Guarnizione Tadpole Endless Picture Frame: Dimensioni, Angoli e Produzione Personalizzata

Una guarnizione tadpole a cornice chiusa è un gruppo di tenuta ad anello chiuso finito, fabbricato per seguire il perimetro di apparecchiature rettangolari, quadrate, circolari o specifiche per l'applicazione. Invece di fornire solo lunghezze di guarnizione tadpole dritte per il taglio e la giunzione in campo, il profilo viene fabbricato in una cornice completa in base alle dimensioni e all'orientamento di montaggio del cliente.

La cornice chiusa può aiutare un OEM o un team di manutenzione a controllare la posizione del bulbo, la geometria degli angoli e l'adattamento complessivo prima dell'installazione. Tuttavia, le parole "cornice chiusa" non definiscono di per sé le dimensioni, i materiali, l'anima, la costruzione degli angoli o la posizione della giunzione.

Una specifica completa deve identificare il riferimento della cornice, il profilo del bulbo, la linguetta di montaggio, il materiale di rivestimento, la costruzione dell'anima, la geometria degli angoli, lo spazio di compressione e le condizioni operative.

BSTFLEX produce guarnizioni tadpole personalizzate e guarnizioni tadpole per alte temperature per forni industriali, fornaci, autoclavi, chiusure termiche e apparecchiature OEM. I profili a cornice chiusa possono essere sviluppati da disegni del cliente, misurazioni delle apparecchiature o campioni approvati.

Cos'è una guarnizione tadpole a cornice chiusa?

Una guarnizione tadpole lineare standard viene normalmente fornita come lunghezza dritta o rotolo continuo. L'installatore taglia il materiale e determina come gli angoli e le estremità si uniranno.

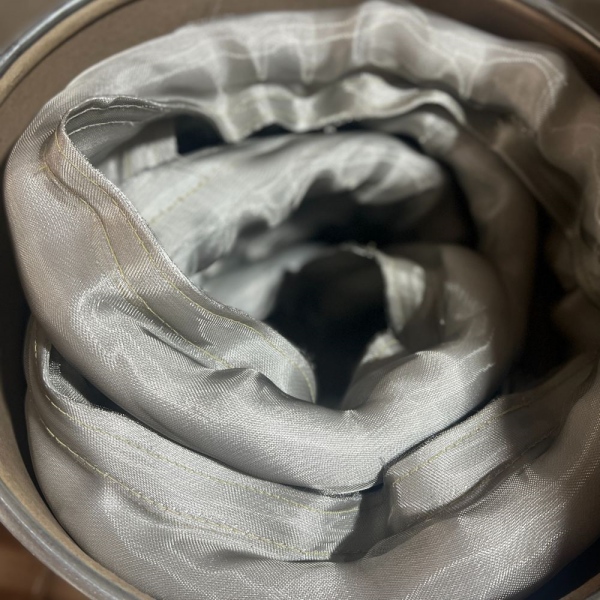

Una guarnizione a cornice chiusa viene fornita come profilo chiuso completato. Per un gruppo rettangolare, include tipicamente quattro sezioni dritte e quattro angoli disposti secondo l'apertura dell'apparecchiatura.

La cornice completata può essere prodotta per:

• Porte di forni rettangolari
• Pannelli di accesso quadrati per fornaci
• Porte di camere termiche
• Aperture di ispezione per autoclavi
• Coperture di accesso per caldaie
• Pannelli di accesso per condotti
• Chiusure OEM personalizzate
• Aperture di apparecchiature rotonde, ovali o irregolari

Chiuso non significa necessariamente senza giunzioni

In questa categoria di prodotti, "chiuso" descrive generalmente la forma chiusa finita della guarnizione. Non deve essere interpretato automaticamente come una struttura tessile completamente priva di giunzioni.

A seconda del profilo, dei materiali e del metodo di produzione, la cornice può contenere uno o più punti di chiusura ingegnerizzati, giunzioni cucite o transizioni d'angolo fabbricate.

Ai fini dell'approvvigionamento, confermare:

• Come viene chiusa la cornice
• Dove si trova la giunzione di chiusura
• Se il bulbo continua attraverso la giunzione
• Come è rifinito il rivestimento in corrispondenza della giunzione
• Se la giunzione si trova su una sezione dritta o vicino a un angolo
• Se la posizione della giunzione deve essere controllata sul disegno

Non descrivere il prodotto come privo di giunzioni a meno che l'effettiva costruzione di produzione approvata non supporti tale affermazione.

Cornice chiusa, forma ad anello e guarnizione tadpole lineare

I termini non devono essere usati in modo intercambiabile senza un disegno. Una cornice rettangolare e una guarnizione ad anello circolare possono utilizzare gli stessi materiali di rivestimento e anima, ma richiedono specifiche geometriche differenti.

Scegliere un riferimento per le dimensioni del telaio

Larghezza e altezza di un telaio sono incomplete a meno che il riferimento di misura non sia chiaramente identificato.

Ad esempio, un "telaio da 800 × 600 mm" potrebbe descrivere:

• L'apertura interna libera
• Il bordo esterno della guarnizione
• L'asse del bulbo
• Il bordo interno del bulbo
• Il bordo esterno della linguetta di montaggio
• Le dimensioni della porta dell'apparecchiatura anziché le dimensioni della guarnizione

Questi valori non sono equivalenti.

Il disegno dovrebbe mostrare il riferimento selezionato con frecce e punti di riferimento. Non chiedere al produttore di dedurre la dimensione prevista del telaio dalla sola apertura dell'apparecchiatura.

Specificare il profilo a girino separatamente dalla dimensione del telaio

Le dimensioni del telaio definiscono la geometria complessiva. La sezione trasversale a girino definisce come il telaio sigilla e si monta.

Il disegno della sezione trasversale dovrebbe includere:

• Altezza del bulbo libero
• Larghezza del bulbo
• Diametro del bulbo dove la sezione è rotonda
• Larghezza della coda
• Spessore della coda
• Larghezza complessiva del profilo
• Posizione della cucitura
• Orientamento del bulbo
• Orientamento della coda
• Direzione di chiusura

Per i lavori di sostituzione, utilizzare la Guida alla misurazione per la sostituzione delle guarnizioni Tadpole per registrare le dimensioni di bulbo, coda, larghezza complessiva, luce installata e perimetro.

L'orientamento del bulbo deve essere mostrato sul disegno

Un telaio finito può essere fabbricato con il bulbo posizionato verso l'apertura interna, verso il perimetro esterno o lungo un'altra linea di contatto specifica per l'applicazione.

La coda può anche estendersi:

• Verso l'interno in direzione dell'apertura
• Verso l'esterno in direzione opposta all'apertura
• Verso il lato caldo
• Verso il lato freddo
• Dietro una striscia di trattenimento
• In un canale di montaggio sagomato

Un telaio con larghezza e altezza corrette può comunque risultare inutilizzabile se il bulbo o la codetta sono rivolti nella direzione errata.

Mostrare nel disegno il lato caldo, il lato freddo, il lato porta, il lato telaio e la direzione di chiusura ogni volta che l'orientamento è importante.

La costruzione degli angoli richiede una verifica separata

Gli angoli sono uno dei motivi principali per specificare un telaio sagomato preformato anziché fornire solo tratti rettilinei.

In corrispondenza di un angolo a 90 gradi, i percorsi interno ed esterno del tessuto hanno lunghezze diverse. Il bulbo e la codetta di montaggio devono raccordarsi attorno all'angolo senza accumuli eccessivi, stiramenti, torsioni o spostamenti.

La costruzione dell'angolo appropriata dipende da:

• Diametro del bulbo
• Larghezza della codetta
• Materiale di rivestimento
• Materiale dell'anima
• Densità dell'anima
• Raggio dell'angolo interno
• Giuoco esterno
• Orientamento del profilo
• Tolleranza richiesta del telaio

Angoli retti

Un'apertura per apparecchiature ad angolo retto non richiede automaticamente un angolo del tessuto a spigolo vivo con raggio zero. La guarnizione potrebbe necessitare di un piccolo raggio interno o di una transizione sagomata per evitare deformazioni.

Il disegno deve indicare se l'apparecchiatura richiede:

• Un telaio esterno visivamente squadrato
• Un raggio d'angolo interno definito
• Un raggio dell'asse del bulbo definito
• Una transizione tagliata a 45 gradi o fabbricata
• Un angolo abbinato a un campione OEM esistente

Angoli Raccordati

Un angolo raccordato può ridurre la gravità del cambio di direzione, ma il raggio corretto dipende comunque dalle dimensioni del profilo e dalla costruzione del materiale.

Fornire chiaramente il riferimento del raggio. Un raggio interno, un raggio esterno e un raggio dell'asse del bulbo sono dimensioni diverse.

Accettazione dell'Angolo

Durante l'approvazione del campione, ispezionare:

• La continuità del bulbo attraverso l'angolo
• La posizione del bulbo rispetto alla superficie di accoppiamento
• La planarità della coda sotto la ferramenta di fissaggio
• La formazione di pieghe o la tensione eccessiva sul rivestimento
• Le condizioni della cucitura
• L'adattamento dell'angolo dopo la chiusura della porta

Un angolo visivamente pulito non è sufficiente se il bulbo si allontana dalla pista di tenuta richiesta.

La Posizione del Giunto Deve Essere Controllata

Laddove il metodo di produzione richieda un giunto di chiusura, il cliente potrebbe dover definire una zona di giunzione accettabile.

Il giunto deve essere valutato in relazione a:

• Movimento della cerniera
• Pressione del nottolino
• Posizione alla massima temperatura
• Esposizione diretta ai gas caldi
• Sfregamento meccanico
• Rotture della striscia di ritenuta
• Accesso per ispezione

Una giunzione posizionata nella parte superiore della porta di un forno può essere accettabile, mentre un altro design potrebbe richiedere la giunzione su una sezione laterale a bassa sollecitazione.

Se la posizione della giunzione è importante, identificarla sul disegno invece di consentire che vari tra i lotti di produzione.

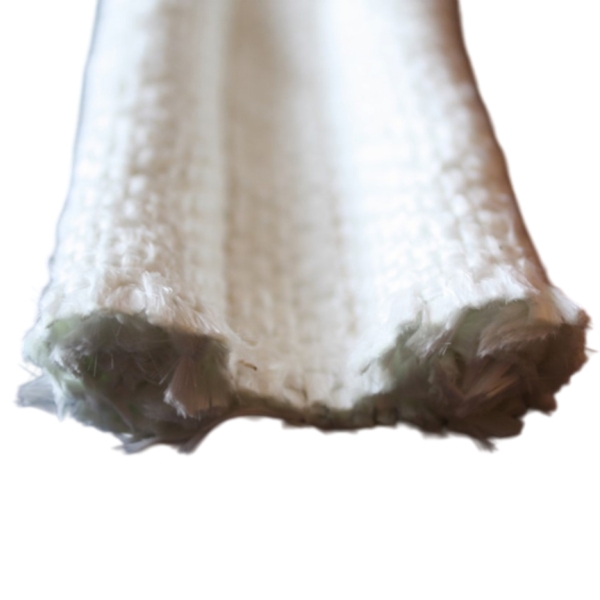

Cornici a bulbo singolo, doppio bulbo e doppia coda

Un telaio continuo descrive la forma perimetrale finita. Non limita la guarnizione a un unico profilo di sezione trasversale.

È possibile sviluppare un telaio personalizzato da:

• Guarnizione tadpole a bulbo singolo
• Guarnizione tadpole a doppio bulbo
• Guarnizione tadpole a doppia coda
• Profilo a bulbo cavo
• Profilo a bulbo rinforzato
• Profilo personalizzato specifico per l'applicazione

Per un design a doppio bulbo, è necessario definire il percorso di ciascun bulbo e lo spazio installato. Consultare la Guida alla progettazione della guarnizione tadpole a doppio bulbo prima di convertire un profilo a doppio bulbo lineare in una cornice chiusa.

Un profilo a doppia coda è diverso da un profilo a doppio bulbo. La sezione trasversale deve mostrare chiaramente se il design utilizza due bulbi di tenuta o un bulbo con due code di montaggio.

Materiali di rivestimento e anima per guarnizioni Tadpole senza fine

La geometria a cornice chiusa può essere combinata con diverse costruzioni di rivestimento e anima. La selezione dei materiali deve basarsi su temperatura effettiva, compressione, abrasione, esposizione al processo e requisiti meccanici.

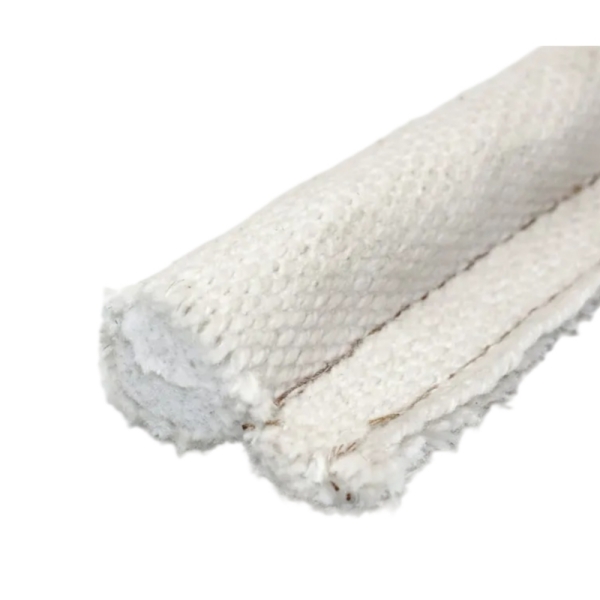

Rivestimento in fibra di vetro con anima in fibra di vetro

Una costruzione a base di fibra può essere presa in considerazione laddove sia richiesta una compressione flessibile non metallica e le condizioni di servizio verificate siano idonee.

Esaminare la guarnizione Tadpole con rivestimento in fibra di vetro e anima in fibra di vetro come riferimento per materiali e anima.

Rivestimento in fibra di vetro con anima in acciaio inossidabile

Un'anima in acciaio inossidabile fornisce supporto metallico interno e una risposta alla compressione diversa rispetto a un'anima in fibra.

Esaminare la guarnizione Tadpole con rivestimento in fibra di vetro e anima in acciaio inossidabile laddove sia richiesta una costruzione interna rinforzata.

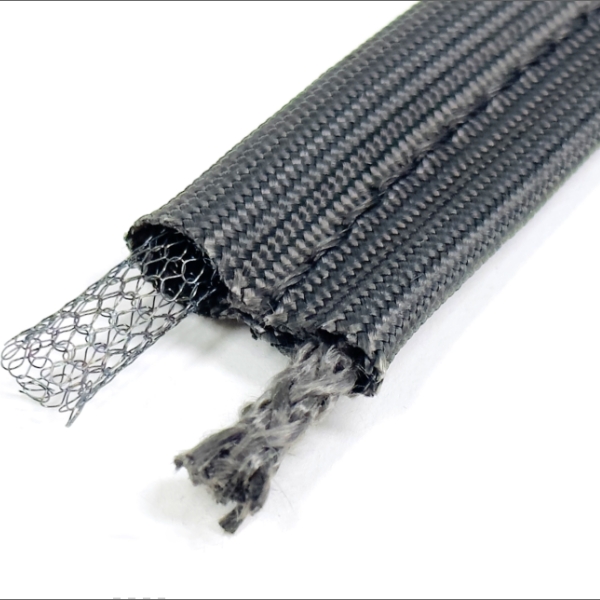

Rivestimento in fibra di vetro con anima cava in acciaio inossidabile

Un'anima metallica cava fornisce una struttura interna a centro aperto. Può essere valutata laddove la guarnizione richieda una deformazione utile entro la forza di chiusura disponibile.

Esaminare la guarnizione Tadpole con rivestimento in fibra di vetro e anima cava in acciaio inossidabile .

Rivestimento in silice con anima in Inconel

Per applicazioni termiche più impegnative che richiedono un tessuto ad alta temperatura e un supporto metallico interno, il telaio può essere valutato utilizzando una struttura in silice e Inconel.

Vedere la Guarnizione Tadpole con anima in Inconel e rivestimento in tessuto di silice.

Tessuto ceramico con anima in ceramica

Una combinazione di tessuto ceramico e anima in ceramica può essere presa in considerazione per apparecchiature termiche impegnative che richiedono una struttura interna non metallica ad alta temperatura.

Vedere la Guarnizione Tadpole con anima in ceramica e rivestimento in tessuto ceramico.

Queste pagine di prodotti forniscono riferimenti sui materiali. La geometria finale del telaio chiuso, gli angoli e la costruzione delle giunzioni richiedono comunque un disegno separato e l'approvazione.

La compressione deve essere controllata lungo l'intero telaio

Un telaio per guarnizioni rettangolare può presentare giochi di installazione differenti sul lato delle cerniere, sul lato della chiusura, in alto, in basso e negli angoli.

Registrare il gioco chiuso minimo e massimo attorno all'intero perimetro. Non selezionare il bulbo basandosi unicamente su un valore medio.

Se l'altezza del bulbo libero e l'altezza di installazione sono note, la compressione dimensionale nominale può essere calcolata come:

Compressione (%) = (Altezza bulbo libero - Altezza bulbo installato) / Altezza bulbo libero × 100

Questo calcolo descrive esclusivamente la riduzione geometrica. Non stabilisce la forza di chiusura richiesta né dimostra che la compressione selezionata sia accettabile per il rivestimento e l'anima.

Durante l'approvazione del campione, valutare:

• Sforzo di chiusura della porta
• Contatto del bulbo su tutti e quattro i lati
• Compressione su ciascun angolo
• Ripresa del bulbo dopo l'apertura
• Ritenzione della coda
• Movimento del telaio durante il funzionamento

Non utilizzare un telaio sovradimensionato per compensare la distorsione della porta

Un telaio con guarnizione preformata non può correggere qualsiasi problema dell'apparecchiatura.

Prima di aumentare le dimensioni del bulbo o modificare quelle del telaio, ispezionare:

• Allineamento della porta
• Condizione delle cerniere
• Regolazione della chiusura
• Planarità del telaio
• Condizione del listello di tenuta
• Bordi taglienti
• Distorsione termica
• Perdita localizzata di gas caldo

Un bulbo più grande può aumentare la forza di chiusura e creare una compressione eccessiva nella parte più stretta del telaio.

Telaio a cornice continuo rispetto a guarnizione lineare unita in cantiere

La scelta corretta dipende dal design dell'apparecchiatura, dalla capacità di installazione, dalla quantità e dal controllo dimensionale richiesto.

Telai di guarnizioni a girino continue di ricambio

Per un telaio esistente, non fare affidamento solo sulle dimensioni della guarnizione rimossa. Il vecchio telaio potrebbe essere allungato, permanentemente compresso o distorto.

Fornire:

• Campione di telaio esistente
• Campione di profilo trasversale
• Dimensioni dell'apertura dell'attrezzatura
• Dimensioni della linea di contatto del bulbo
• Dimensioni del listello di tenuta
• Raggi di raccordo
• Posizione del giunto
• Misurazioni della fessura chiusa a freddo
• Temperatura di esercizio
• Fotografie che mostrano l'orientamento di installazione

Etichettare ogni dimensione in base alla sua origine:

• Disegno OEM originale
• Guarnizione di ricambio non utilizzata
• Campione di guarnizione usurata
• Misurazione dell'attrezzatura
• Valore stimato o non confermato

Processo di sviluppo OEM

BSTFLEX supporta lo sviluppo basato su disegni tramite il suo servizio di produzione di guarnizioni Tadpole personalizzate.

Una tipica sequenza di sviluppo può includere:

1. Esame dell'applicazione e della temperatura
2. Conferma del profilo trasversale
3. Conferma del riferimento del telaio e della geometria complessiva
4. Esame dell'orientamento del bulbo e della coda
5. Selezione del materiale di rivestimento e dell'anima
6. Esame della costruzione di angoli e giunti
7. Produzione del telaio prototipo
8. Valutazione dell'adattamento e della compressione da parte del cliente
9. Approvazione del disegno o del campione
10. Produzione in lotti

La produzione dovrebbe basarsi su un disegno approvato, un campione approvato o un riferimento principale concordato piuttosto che su una descrizione informale delle dimensioni del telaio.

Ispezione e accettazione del prototipo

Prima di approvare il telaio per la produzione, ispezionare il prototipo rispetto al disegno e all'attrezzatura.

Nei casi in cui l'apparecchiatura abbia un requisito definito di perdita, efficienza termica o contenimento del processo, eseguire il test di sistema applicabile. Il solo contatto visivo non dimostra prestazioni a tenuta di gas o di pressione.

Applicazioni per guarnizioni Tadpole chiuse a cornice

Le guarnizioni tadpole a telaio chiuso personalizzate possono essere prese in considerazione per:

• Porte diforni industriali a batch
• Porte di forni per verniciatura a polvere
• Porte di accesso per forni componibili walk-in
• Porte di forni per trattamenti termici
• Pannelli di accesso per forni
• Porte di ispezione per caldaie
• Porte per camere termiche
• Coperchi di accesso per condotti
• Pannelli per apparecchiature di controllo dell'inquinamento
• Involucri ad alta temperatura
• Apparecchiature di riscaldamento OEM

Per la selezione dei materiali e del nucleo dei forni industriali, consultare la Guida alle guarnizioni a girino per porte di forni industriali .

Lista di controllo RFQ per un telaio con guarnizione a girino senza fine

Domande frequenti

Una guarnizione tadpole senza fine è completamente senza giunte?

Non necessariamente. “Senza fine” descrive normalmente la forma finita a circuito chiuso. La costruzione di fabbricazione può includere una giunzione o un raccordo di chiusura progettato. Confermare il design effettivo prima di descrivere il telaio come privo di giunzioni.

Devo specificare le dimensioni interne o esterne del telaio?

È possibile utilizzare entrambe se il riferimento è chiaramente identificato. Anche le dimensioni dell'asse del bulbo sono utili. Il disegno dovrebbe mostrare il dato di misurazione anziché fornire larghezza e altezza non etichettate.

Un telaio senza fine può utilizzare un profilo a doppio bulbo?

Sì, è possibile sviluppare un telaio chiuso personalizzato da un profilo a doppio bulbo quando l'apparecchiatura fornisce due piste di contatto supportate. Entrambi i percorsi del bulbo, la spaziatura, gli angoli e gli spazi installati devono essere definiti.

BSTFLEX può riprodurre una guarnizione per cornice esistente?

Sì. Un telaio esistente, un campione di profilo, il disegno dell'apparecchiatura e le dimensioni installate possono essere utilizzati per lo sviluppo di ricambi. Un telaio usurato deve essere integrato con le misurazioni effettive dell'apparecchiatura.

Il telaio può essere rotondo o ovale?

Sì. Le guarnizioni tadpole a circuito chiuso possono essere sviluppate in contorni rettangolari, rotondi, ovali o personalizzati, soggetti a profilo, materiale, geometria di piegatura e verifica di fabbricazione.

Quali materiali sono disponibili?

Le costruzioni disponibili possono includere rivestimenti in fibra di vetro, silice, ceramica e tessuto rivestito con opzioni di anima in fibra, corda, acciaio inossidabile, rete cava, ceramica o Inconel. La selezione finale dipende dall'ambiente operativo completo.

Il telaio può essere fornito per la produzione OEM?

Sì. Dopo l'approvazione del campione e del disegno, è possibile produrre profili di telai personalizzati per la fornitura OEM in lotti e ripetuta.

Richiedi una guarnizione tadpole personalizzata a cornice senza fine per quadro

BSTFLEX produce guarnizioni tadpole a cornice senza fine, guarnizioni tadpole a circuito chiuso e profili di guarnizioni sagomati su misura per apparecchiature OEM e progetti di sostituzione industriale.

Invia il disegno completo del telaio insieme al profilo della sezione trasversale, all'orientamento del bulbo, alla geometria degli angoli, ai requisiti dei materiali, allo spazio installato, alla temperatura operativa e alla quantità richiesta.

Per i progetti di sostituzione, includere fotografie e un campione di guarnizione esistente ove disponibile, ma fornire anche le dimensioni effettive dell'apparecchiatura poiché un telaio usato potrebbe essere già allungato o permanentemente compresso.

Contatta BSTFLEX per un preventivo personalizzato per guarnizioni tadpole per cornici senza fine.
