UN manicotto del tubo flessibile idraulico è una copertura protettiva specificamente progettata per proteggere i tubi idraulici da abrasione, urti, esposizione ai fluidi e rischi operativi. Poiché i sistemi idraulici operano ad alta pressione e in condizioni ambientali difficili, i tubi flessibili sono naturalmente soggetti a usura dovuta a attrito, vibrazioni, esposizione ai raggi UV, contatto con sostanze chimiche e urti accidentali. Senza un'adeguata protezione, i tubi flessibili idraulici possono guastarsi prematuramente, con conseguenti tempi di fermo delle apparecchiature, costi di manutenzione e significativi rischi per la sicurezza.
I manicotti per tubi idraulici svolgono un ruolo cruciale nel prevenire il degrado dei tubi, migliorando al contempo l'affidabilità del sistema. Che siano installati su macchinari pesanti, attrezzature agricole, utensili per l'industria mineraria, robot industriali, veicoli da costruzione o sistemi di trasporto, un manicotto adeguatamente progettato garantisce la protezione dei tubi per tutta la loro durata utile. Questo articolo offre una panoramica completa dei manicotti per tubi idraulici, trattando materiali, caratteristiche strutturali, applicazioni industriali, vantaggi in termini di prestazioni, specifiche tecniche, linee guida per l'installazione e domande frequenti.
Una guaina per tubi idraulici è uno strato protettivo tubolare o avvolgente progettato per racchiudere i tubi idraulici e proteggerli dalle forze esterne. Può essere realizzata in tessuti intrecciati, compositi di gomma, materiali termoplastici o fibre ingegnerizzate, a seconda dei requisiti prestazionali. La guaina previene l'abrasione in caso di sfregamento del tubo contro superfici metalliche, parti di macchinari o altri tubi, e funge anche da meccanismo di contenimento di sicurezza in caso di rottura del tubo.
I produttori realizzano manicotti per tubi idraulici in varie dimensioni, spessori e materiali. Alcuni manicotti sono progettati per il controllo dell'abrasione, mentre altri offrono protezione contro le rotture, resistenza ai raggi UV, protezione dalla contaminazione o isolamento termico. La scelta dipende dall'ambiente operativo, dal tipo di tubo e dalle esigenze dell'attrezzatura.
Uno dei ruoli principali di una guaina per tubi idraulici è quello di proteggere dall'abrasione causata da sfregamento o vibrazioni costanti. Durante il funzionamento, i tubi possono entrare in contatto con parti metalliche o altre superfici. La guaina funge da cuscinetto, prevenendo danni al rivestimento esterno del tubo.
Alcuni manicotti per tubi idraulici sono progettati per contenere gli spruzzi di fluido in caso di rottura del tubo. Questo contenimento aiuta a prevenire lesioni da iniezione, ustioni e danni alle apparecchiature, soprattutto nei sistemi ad alta pressione.
Riducendo al minimo i danni superficiali e l'esposizione ambientale, i manicotti per tubi flessibili aumentano significativamente la durata operativa dei tubi idraulici, riducendo la frequenza e i costi di manutenzione.
I sistemi idraulici possono funzionare in ambienti difficili come miniere, foreste, cantieri edili e impianti di produzione. I manicotti per tubi flessibili aiutano a proteggere da:
Radiazioni UV
Umidità
Sporcizia e polvere
Prodotti chimici o oli
Impatto dei detriti
Le maniche aiutano a tenere uniti i tubi flessibili, mantenendo i macchinari in ordine, riducendo gli aggrovigliamenti e migliorando l'efficienza meccanica.
Alcuni manicotti per tubi idraulici specializzati garantiscono isolamento termico o resistenza al calore, consentendo ai tubi di funzionare in prossimità di motori, forni o macchinari riscaldati.
Riducendo la probabilità di danni ai tubi flessibili si contribuisce a mantenere stabile la pressione del sistema e si prevengono guasti operativi che potrebbero causare incidenti.

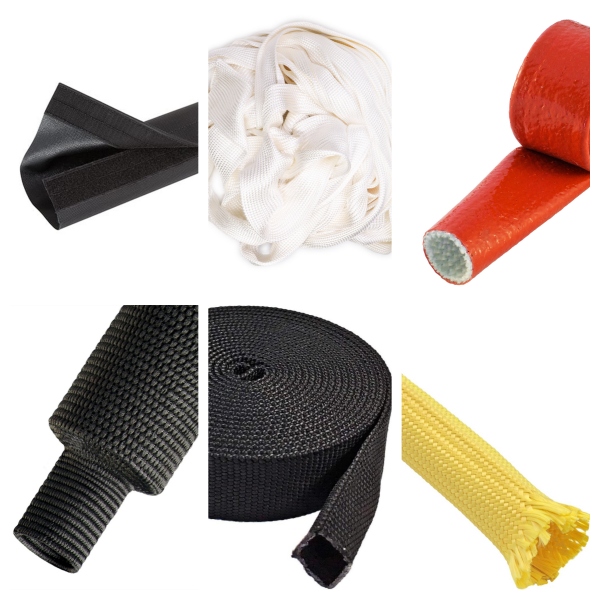

Utilizzati in ambienti soggetti ad abrasione intensa, questi manicotti offrono un'elevata resistenza meccanica. Sono non espandibili, altamente stabili e adatti per apparecchiature soggette a frequenti movimenti.
Realizzate in plastica ad alta densità, le spirali proteggono i tubi flessibili da schiacciamenti, abrasioni e piccoli urti. Sono comunemente utilizzate per legare più tubi.
Manicotti specializzati in grado di contenere spruzzi di olio idraulico in caso di rottura del tubo flessibile, contribuendo a rispettare gli standard di sicurezza industriale.
Questi manicotti utilizzano materiali come la fibra di vetro con rivestimenti resistenti al calore, consentendo il funzionamento in prossimità di componenti ad alta temperatura.
Leggero e flessibile, adatto per la protezione generale dall'abrasione e per il raggruppamento dei tubi flessibili.
Offrono un'elevata resistenza chimica e protezione meccanica in ambienti esposti a oli e idrocarburi.
Escavatori idraulici, caricatori, gru, livellatrici e perforatrici dipendono fortemente dai tubi flessibili che operano in condizioni difficili. I manicotti proteggono dall'abrasione e dagli urti causati da terreni rocciosi e dal movimento costante.
Gli ambienti sotterranei difficili richiedono una protezione robusta contro frammenti di roccia, vibrazioni e scoppi ad alta pressione.
Trattori, mietitrici, irroratrici e macchine forestali utilizzano manicotti per proteggere i tubi flessibili da rami, detriti e agenti atmosferici.
Bracci robotici, presse, trasportatori e macchine per forgiatura si affidano ai manicotti dei tubi flessibili per garantire la durata in caso di movimenti ripetitivi.
Le centraline idrauliche, le trivelle e i sistemi di raffinazione utilizzano manicotti per la protezione contro gli scoppi e la resistenza chimica.
I sistemi idraulici marini operano in ambienti corrosivi. I manicotti per tubi flessibili offrono protezione da spruzzi di sale, umidità e vibrazioni delle apparecchiature.
I tubi del servosterzo, gli impianti frenanti e l'impianto idraulico del rimorchio traggono vantaggio dai manicotti resistenti all'abrasione.
La maggior parte dei manicotti per tubi idraulici punta sulla resistenza meccanica, utilizzando fibre durevoli o materie plastiche ingegnerizzate che resistono allo strappo e all'usura superficiale.
I manicotti devono flettersi insieme al tubo senza limitarne il movimento. I materiali vengono selezionati in base alla loro capacità di piegarsi ripetutamente senza rompersi.
I moderni manicotti per tubi idraulici incorporano stabilizzatori UV, rivestimenti resistenti agli agenti chimici o finiture impermeabili per una stabilità a lungo termine.
I manicotti non espandibili mantengono un diametro e una forma strutturale costanti, migliorando l'affidabilità dei tubi con dimensioni esterne fisse.
| Proprietà | Valore |
|---|---|
| Opzioni di materiale | Nylon, poliestere, gomma, termoplastico, fibra di vetro, polimero ad alta densità |
| Intervallo di temperatura | Da meno 40 a 120 gradi Celsius, più alte per le maniche specializzate |
| Resistenza all'abrasione | Alto, a seconda dello spessore e della densità della trama |
| Contenimento scoppiato | Disponibile in modelli con classificazione di sicurezza |
| Resistenza ai raggi UV | Da moderato ad alto a seconda del materiale |
| Resistenza chimica | Buono contro oli e fluidi idraulici |
| Larghezze disponibili | Varia in base al design e al diametro del tubo |
| Spessore della parete | Circa 1-2 millimetri per maniche tessili resistenti |
| Flessibilità | Alto |
| Uso comune | Linee idrauliche in macchinari, attrezzature industriali, veicoli e sistemi di automazione |
Nota: i valori esatti dipendono dal tipo di manicotto e dal produttore.
manicotto antiabrasione del tubo idraulico
rivestimento protettivo della linea idraulica
protezione dall'usura dei tubi industriali
protezione del tubo di contenimento di sicurezza
manicotto del tubo flessibile ad alta pressione
involucro protettivo per fasci di tubi flessibili
manicotto di controllo dell'abrasione meccanica
Un tubo flessibile danneggiato può interrompere completamente le operazioni. I manicotti prevengono l'usura prematura, riducendo al minimo i fermi imprevisti delle apparecchiature.
I manicotti antirottura offrono contenimento, riducendo il rischio di pericolose lesioni dovute all'iniezione di fluido idraulico.
Sostituzioni meno frequenti dei tubi flessibili si traducono in minori spese di manutenzione nel tempo.
Le maniche aiutano a prevenire l'accumulo di polvere e a ridurre la contaminazione attorno ai sistemi idraulici.
Mantenere l'integrità del tubo flessibile garantisce una pressione idraulica stabile e prestazioni ottimali della macchina.
Per ambienti ad alta abrasione, sono preferibili i manicotti in tessuto intrecciato. Per l'esposizione a sostanze chimiche, è preferibile scegliere modelli in gomma o polimeri.
Nelle applicazioni ad alta pressione, i manicotti di contenimento delle rotture sono essenziali.
Per l'uso in prossimità di motori o macchinari ad alta temperatura, scegliere manicotti resistenti al calore.
La misurazione accurata del diametro garantisce una vestibilità corretta e una protezione ottimale.
Le macchine con frequenti movimenti dei tubi flessibili necessitano di manicotti altamente flessibili.
Prima di applicare una guaina, assicurarsi che il tubo sia privo di abrasioni profonde, crepe o perdite di fluido.
Tagliare la manica alla lunghezza desiderata utilizzando strumenti affilati per evitare che si sfilacci.
A seconda del modello del manicotto, è possibile far scorrere il tubo attraverso il manicotto oppure avvolgere il manicotto attorno ad esso.
Utilizzare fascette stringitubo, cinghie o fascette termoretraibili per impedire il movimento del manicotto.
Verificare che il manicotto non limiti il movimento del tubo o il raggio di curvatura.
Ispezionare periodicamente i tubi flessibili per verificarne l'usura nei punti di contatto, in particolare in prossimità di giunti e fascette.
Se necessario, rimuovere i detriti utilizzando aria compressa o detergenti delicati.
Sostituire le maniche che presentano usura eccessiva, tagli o indebolimenti.
Conservare le maniche in un luogo fresco e asciutto per evitarne il degrado.
Protegge i tubi idraulici dall'abrasione, dal calore, dall'esposizione a sostanze chimiche e aiuta a contenere gli spruzzi di fluido in caso di guasto del tubo.
Sebbene non siano sempre necessari, sono altamente consigliati per aumentare la durata dei tubi e migliorare la sicurezza.
No. I manicotti di qualità si flettono naturalmente insieme al tubo senza limitare i movimenti.
I manicotti di contenimento delle esplosioni riducono il rischio trattenendo gli spruzzi di fluido in caso di guasto.
Alcuni tipi sono progettati per temperature elevate, in particolare le versioni in fibra di vetro o rivestite.
La durata varia a seconda del materiale e dell'ambiente, ma le guaine di alta qualità durano diversi anni in condizioni di utilizzo normali.
Sì. I materiali resistenti ai raggi UV sono adatti per macchinari agricoli e da esterno.
Manicotti per tubi idraulici Sono componenti essenziali per prolungare la durata dei tubi flessibili, migliorare la sicurezza delle apparecchiature, ridurre l'abrasione e mantenere l'integrità del sistema idraulico. Grazie a un'ampia gamma di materiali, caratteristiche protettive e vantaggi applicativi, i manicotti sono adatti a quasi tutti i settori che utilizzano sistemi idraulici. La scelta del manicotto più adatto in base alla temperatura, all'esposizione ambientale, alle esigenze di abrasione e ai requisiti di sicurezza garantisce prestazioni ottimali e affidabilità a lungo termine delle apparecchiature. Con un'installazione e una manutenzione adeguate, i manicotti per tubi flessibili idraulici offrono una protezione conveniente e migliorano significativamente la durata del sistema.
