Manicatura in para-aramide tessuta o guaina in aramide intrecciata: quale struttura scegliere?

Una guaina può sembrare adatta su un rotolo, ma risultare comunque inadatta all'assemblaggio. Potrebbe adattarsi al tubo flessibile ma non riuscire a passare sopra il raccordo. Potrebbe scivolare su un connettore, ma lasciare un motivo a fili aperti sul diametro di lavoro. Un campione dall'aspetto piatto potrebbe anche essere scambiato per un avvolgimento quando in realtà è un tubo chiuso.

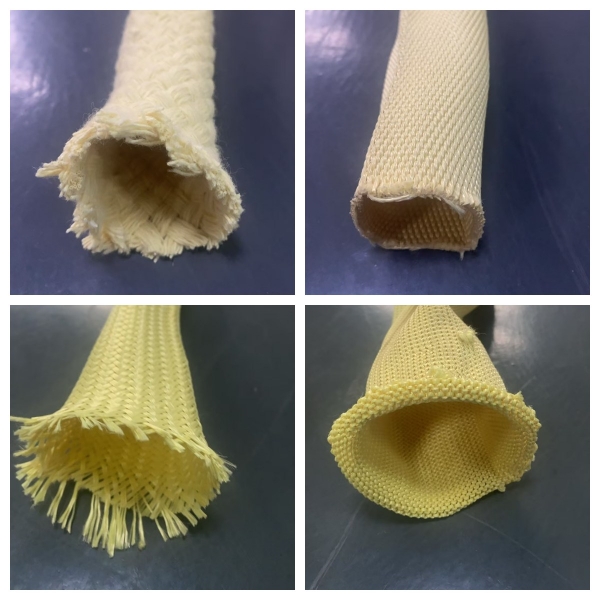

Quando si confronta unmanicotto in tessuto para-aramidecon unmanicotto in aramide intrecciataSi parte dalla forma installata, dal componente più grande su cui deve passare la guaina e dalla copertura richiesta nel punto di contatto. La costruzione influisce sull'adattamento, ma né "intrecciato" né "tessuto" determinano di per sé un grado di resistenza al taglio o all'abrasione.

Tessuto piatto non significa aperto sui lati

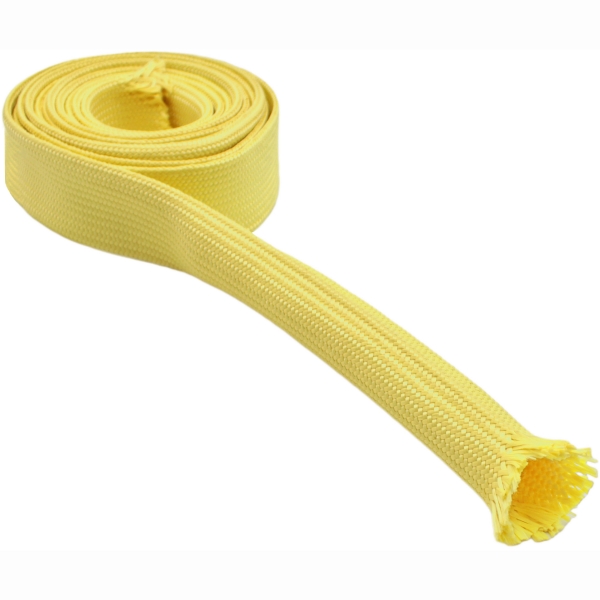

Una guaina tessuta utilizza filati intrecciati longitudinalmente e trasversalmente. Un prodotto tubolare tessuto può rimanere piatto quando è vuoto, il che lo fa assomigliare a una fettuccia. Il suo interno cavo, tuttavia, consente il passaggio di un tubo flessibile, un tubo rigido o un fascio di cavi.

Il PKFiresleevemanicotto in tessuto para-aramideha questa struttura cava piatta e può essere fabbricata in larghezze appiattite daDa 10 mm a 500 mmTale misura si riferisce al manicotto vuoto disteso su una superficie piana. Non indica il suo diametro interno né la larghezza del componente che può alloggiare.

Questa distinzione è importante durante l'installazione. Un manicotto tubolare chiuso deve essere infilato su un'estremità accessibile. Non si tratta di una fascia con ingresso laterale e il suo aspetto piatto non significa che possa essere aperto longitudinalmente attorno a un tubo già collegato.

La manica intrecciata cambia forma grazie al movimento del filato

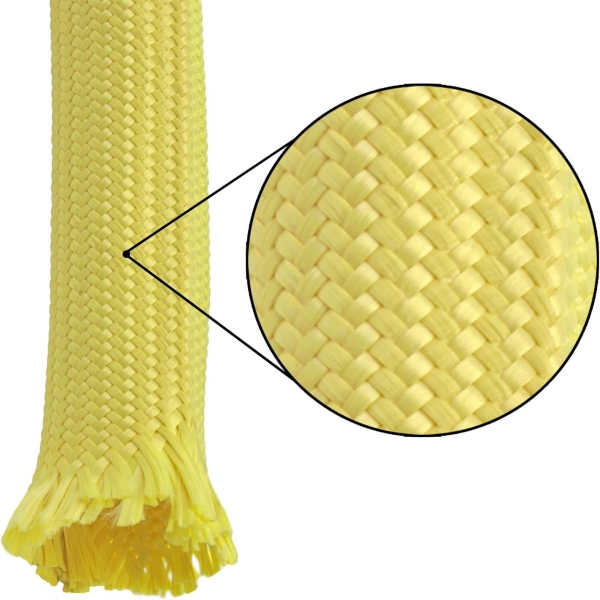

In una treccia tubolare, i fili si incrociano ad angolo attorno al manicotto. Una treccia espandibile cambia diametro al variare di questi angoli di incrocio dei fili. Aumentando il diametro, in genere si riduce la lunghezza disponibile del manicotto; tirando il manicotto longitudinalmente, in genere se ne riduce il diametro.

Si tratta di una variazione nella geometria del tessuto, non di una prova che la fibra aramidica si allunghi come un filato elastico. L'intervallo di espansione utilizzabile dipende dalla specifica costruzione della guaina. Non deve essere dedotto da un altro materiale intrecciato o dal solo diametro nominale.

Per un'opzione intrecciata, consultareGuaina intrecciata in aramide per la protezione di tubi flessibili e cavi.Verificare sia l'aderenza alla parte più ampia dell'elemento di installazione, sia la copertura del filato dopo che la guaina si è posizionata sul componente protetto.

Confronta le guaine nelle loro condizioni di funzionamento

La larghezza in piano non corrisponde al diametro del tubo flessibile.

Per un tubo ideale a parete sottile e non estensibile, la circonferenza è approssimativamente il doppio della sua larghezza in piano. Questo fornisce un utile punto di partenza geometrico:

Diametro circolare equivalente ≈ (2 × larghezza in piano) ÷ π

Ad esempio, un tubo di misurazione50 mm stesoha un diametro circolare equivalente ideale di circa31,8 mm, non 50 mm.

Questa è un'illustrazione geometrica, non una raccomandazione sulle dimensioni della guaina. Non tiene conto dello spessore della parete, della geometria delle pieghe, delle tolleranze di fabbricazione e dello spazio di installazione. Una guaina tessuta reale deve essere verificata in base alla sua apertura interna utilizzabile e all'assemblaggio effettivo.

Per un fascio non circolare, registrare la sezione trasversale e il perimetro anziché considerare la dimensione più ampia come diametro. Un fascio largo e poco profondo e un tubo rotondo della stessa larghezza massima non richiedono lo stesso perimetro del manicotto.

L'accoppiamento può determinare la dimensione

Consideriamo un ipotetico gruppo di tubi flessibili con unDiametro esterno del tubo flessibile: 25 mme undiametro massimo di montaggio 40 mm. Ipotizzando sempre una parete sottile ideale, il tubo flessibile da solo corrisponde a circa 39,3 mm di larghezza in piano. Il raccordo corrisponde a circa 62,8 mm, prima di qualsiasi tolleranza di installazione.

Ordinare un manicotto basandosi esclusivamente sul diametro del tubo flessibile potrebbe quindi produrre un manicotto che non riesce a passare sopra il raccordo. Al contrario, un manicotto scelto solo per non interferire con il raccordo potrebbe lasciare più spazio intorno al tubo flessibile di quanto consentito dall'applicazione.

Risolvete tale conflitto prima di effettuare l'ordine. Verificate se l'installazione avviene prima del fissaggio dei raccordi terminali, se il raccordo finito può passare attraverso il manicotto selezionato o se l'assemblaggio richiede un design con ingresso laterale specificato separatamente.

Per i progetti idraulici, utilizzare ilmanicotto protettivo in Kevlar intrecciatoCome riferimento del prodotto, fornire le dimensioni del raccordo insieme al diametro esterno del tubo flessibile. Una fotografia o un disegno dovrebbero mostrare gomiti, dispositivi di bloccaggio e altre sporgenze, non solo il diametro interno del raccordo.

Dove ogni progetto si colloca nella rosa dei finalisti

Un profilo di pacchetto definito con accesso controllato agli endpoint

Valutare una guaina piatta in aramide tessuta quando l'assemblaggio ha una sezione trasversale nota e la guaina può essere installata da un'estremità accessibile. Specificare la larghezza attorno al perimetro effettivo del fascio, quindi ispezionare il campione per verificare la presenza di pieghe eccessive, tensioni localizzate e movimenti indesiderati. La struttura tessuta cava non è limitata a componenti piatti; l'idoneità dipende dalla forma.

Un assemblaggio circolare con transizioni di diametro

Valutare una guaina in aramide intrecciata espandibile quando l'installazione richiede che la guaina cambi diametro entro un intervallo documentato. Includere la transizione più ampia nella prova. Una volta installata, verificare che la treccia rimanga adeguatamente coperta nella sezione più ampia e che rimanga una lunghezza sufficiente a entrambe le estremità.

Un percorso di funicolare in movimento con curve e diramazioni

Nessuna delle due costruzioni dovrebbe essere approvata solo da un campione dritto e statico. Verificare le posizioni di piegatura previste, l'accesso ai rami e i punti di ritenzione nella valutazione dell'assemblaggio. Laddove sia necessaria una risposta tessile diversa, unmanica in maglia aramidicapuò essere valutata come un'opzione separata, anziché presumere che la costruzione tessuta o intrecciata debba essere adatta a ogni percorso.

Un aspetto denso non è indice di prestazioni.

Una superficie compatta può essere utile in un punto di contatto, ma una fotografia non può stabilire la durata utile. Il tipo di filato, la dimensione del filato, la densità di costruzione, lo spessore della parete, la finitura e l'adattamento in fase di installazione sono tutti elementi da considerare nel confronto.

Richiedere prove comparative in condizioni pertinenti. Registrare la superficie di contatto, il carico applicato, la corsa, il modello di movimento e il criterio di rottura. Testare un manicotto in modo lasco su un piccolo mandrino e un altro in modo stretto su un componente più grande non permette di isolare l'effetto della costruzione.

Allo stesso modo, "resistente al taglio" non significa a prova di taglio. Eliminare il contatto evitabile con spigoli vivi mediante un'adeguata canalizzazione, protezione dei bordi o supporto, anziché affidarsi esclusivamente al manicotto. Considerare il contenimento degli spruzzi idraulici, il contenimento del getto d'acqua, l'isolamento elettrico e la protezione del personale come requisiti di qualificazione separati; non dedurli dalla descrizione del materiale aramidico.

Approva insieme vestibilità, copertura e ritenzione

Richiedete un campione assemblato anziché approvare solo un campione di tessuto sciolto. La valutazione dovrebbe rispondere a cinque domande pratiche:

1. È possibile installarlo?Verificare il passaggio lungo le estremità effettive senza forzare o danneggiare il tessuto.
2. La zona di contatto è coperta?Ispezionare la superficie di installazione nei punti in cui si prevede sfregamento o raschiatura, compresa la parte esterna delle curve.
3. Rimane in posizione?Verificare se la disposizione di ritenzione proposta consente la migrazione o crea un punto di pressione concentrato.
4. C'è abbastanza lunghezza disponibile?Misurare la copertura dopo il montaggio e nelle posizioni di assemblaggio richieste, non solo sul rotolo.
5. È possibile ispezionarlo?Preservare l'accesso ai collegamenti, all'identificazione e alle aree incluse nel piano di manutenzione.

Eseguire i controlli iniziali di tenuta su apparecchiature isolate e depressurizzate. Qualsiasi valutazione delle condizioni operative deve seguire le procedure di sicurezza e di collaudo approvate dal produttore dell'apparecchiatura.

Inserire il metodo di misurazione nelle specifiche di acquisto.

Un ordine che recita semplicemente "manicotto in aramide, 50 mm" lascia troppo spazio a interpretazioni. Specificare se 50 mm si riferisce alla larghezza misurata in piano, al diametro interno nominale o a un'altra misura concordata.

Per una guaina tessuta, specificare come viene misurata la larghezza e se il campione è rilassato o sottoposto a una specifica tensione leggera. Per una treccia, specificare la dimensione nominale, il diametro di lavoro previsto e la copertura installata richiesta. Indicare la lunghezza coperta, i requisiti di trattamento delle estremità, la sequenza di assemblaggio e il riferimento del campione approvato.

Verificare separatamente la composizione del filato e qualsiasi rivestimento o finitura. Qualora le specifiche di acquisto richiedano fibra a marchio Kevlar, richiedere la tracciabilità del materiale: la dicitura generica "para-aramide" non identifica di per sé la marca della fibra.

Per un personalizzatomanicotto tubo flessibile piatto in aramide KevlarInviate a PKFiresleeve la larghezza di appoggio richiesta, le dimensioni del componente, il profilo di raccordo più grande, la lunghezza coperta e la quantità. Includete un disegno di instradamento o un campione qualora l'accoppiamento sia difficile da descrivere. Ciò fornisce una base più chiara per la campionatura e la quotazione rispetto al solo nome del materiale.

Domande sulla vestibilità delle maniche in aramide intrecciate e tessute

Una guaina piatta in tessuto può proteggere un tubo flessibile rotondo?

Sì, a condizione che l'apertura utilizzabile e l'adattamento di installazione siano compatibili con il tubo flessibile. Il termine "piatto" descrive la forma distesa del manicotto vuoto, non un requisito che il componente protetto debba essere piatto.

È possibile utilizzare maniche tessute e maniche intrecciate di pari dimensioni nominali?

Non senza aver prima verificato le definizioni delle misure. La larghezza a riposo e il diametro nominale sono dimensioni diverse, e la vestibilità di una treccia dipende anche dal suo intervallo di lavoro specificato.

Il passaggio sulla superficie di montaggio dimostra che la guaina è adatta?

No. Il gioco di montaggio è solo uno dei controlli da effettuare. La guaina deve anche garantire la copertura, la posizione e la lunghezza richieste sul tubo flessibile o sul cavo durante l'uso previsto.

Quale struttura offre una migliore protezione dall'abrasione?

La risposta richiede un confronto tra le maniche finite in condizioni di contatto e movimento pertinenti. I termini "intrecciato" e "tessuto a treccia" descrivono la costruzione, non indicano livelli di prestazione autonomi.
