Guaina in fibra di allumina per cablaggi di forni: domande su dimensioni e temperatura

Un cavo per termocoppia fatto passare accanto alla parete di un forno può incontrare una temperatura diversa rispetto a un cavo che attraversa un'apertura calda. Entrambi potrebbero richiedere una guaina protettiva, ma la loro esposizione, la costruzione dei cavi e le distanze di installazione sono differenti. Inviare solo il setpoint del forno e una sezione nominale del cavo rende difficile selezionare la guaina giusta.

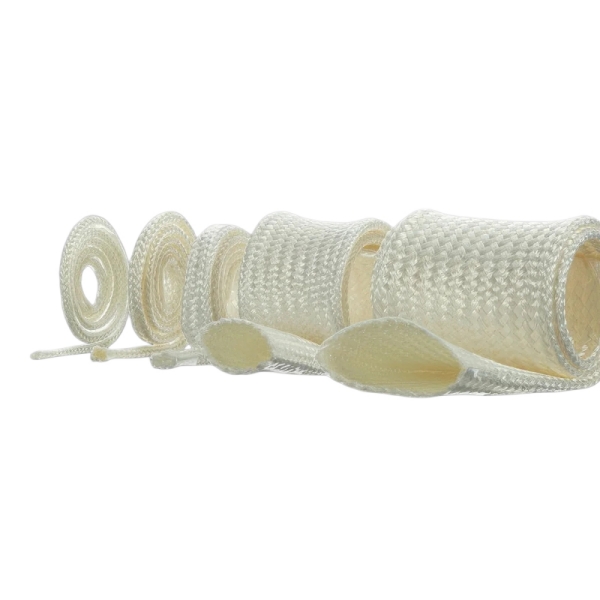

Il Alumina Fiber Sleeve è un tessuto tubolare flessibile per la protezione ad alta temperatura attorno a cavi, fili e altri componenti allungati. Prima di specificarlo per un assieme di un forno, stabilire cosa toccherà la guaina, quanto diventerà calda la sua posizione e se il cablaggio possiede già il proprio isolamento elettrico qualificato.

Misurare l'esposizione in corrispondenza della guaina

Iniziare con il percorso effettivo. Contrassegnare la sezione all'interno della zona calda, la sezione vicina a una porta o a un'apertura di ispezione e la transizione verso il percorso del cavo più fresco. Identificare se la guaina è a contatto diretto con una superficie calda, calore radiante, aria in movimento, la breve apertura di una porta del forno o riscaldamento e raffreddamento ripetuti. La temperatura di processo non descrive di per sé la temperatura in ogni punto lungo la guaina.

Per ciascuna sezione, fornire la temperatura continua prevista, la massima esposizione breve e la sua durata. Dichiarare la frequenza con cui l'apparecchiatura esegue cicli. Se tali valori derivano da un calcolo anziché da una misurazione, comunicare al fornitore quali ipotesi sono state utilizzate. Richiedere i dati sulla temperatura della struttura della guaina selezionata e le condizioni in base alle quali è stata stabilita la classificazione. Il solo tipo di fibra non costituisce una classificazione di temperatura completa per la guaina finita o per il cavo protetto.

Dimensionare in base al cavo installato, non al conduttore

Misurare il diametro esterno del cavo completo o del fascio di cavi nel punto in cui andrà a posizionarsi la guaina. Includere l'isolamento esistente, una guaina protettiva e qualsiasi altro strato sotto la guaina di allumina. Se la guaina deve scorrere sopra un connettore, un crimpaggio o un terminale, fornire la dimensione esterna massima di tale elemento e la lunghezza di installazione disponibile.

Registrare anche curve, diramazioni e punti in cui il cavo è trattenuto da un morsetto. Una treccia tubolare può cambiare il proprio diametro quando viene montata, il che può alterare la copertura e lo spessore della parete lungo il percorso. Testare una breve lunghezza sopra l'elemento più grande, quindi ispezionarne la vestibilità sulla sezione più piccola. Verificare se la treccia si apre, si impiglia, si raggruppa o sfrega contro un bordo metallico. Confermare la lunghezza finale dopo che la guaina è stata installata e le estremità sono state rifinite.

Separare la protezione termica dalla qualifica elettrica

Un tessuto ceramico attorno a un cavo può formare uno strato di un gruppo di cablaggio. Non stabilisce la classe di tensione di tale gruppo. Comunicare al fornitore se la guaina andrà sopra un cavo già isolato, un cavo per riscaldatore, un cavo per termocoppia o un altro componente. Se il design si basa sulla guaina per l'isolamento elettrico, specificare il metodo di test richiesto, la tensione, le condizioni ambientali e la documentazione per l'esatta costruzione che viene acquistata.

Verificare il limite di temperatura del cavo stesso, i materiali di terminazione e il percorso attraverso il forno. Una guaina non può aumentare la temperatura consentita di un conduttore, di una guaina o di un connettore inadatti. Laddove il cavo potrebbe entrare in contatto con lamiera tagliente, un elemento di fissaggio in movimento o materiale fuso, descrivere tale esposizione separatamente in modo che l'intero assieme protettivo possa essere valutato. Non dare per scontato che un tessuto non rivestito fornisca una barriera sigillata contro liquidi o forte abrasione.

Confermare la costruzione del tessuto

Chiedere quale grado di fibra e quale costruzione di filato verranno forniti. La pagina del prodotto descrive una guaina tubolare a base di allumina e menziona forme intrecciate o tessute. Per un ordine di produzione, confermare quale forma si applica alla vostra dimensione, la composizione dichiarata, qualsiasi trattamento di finitura, la tolleranza del diametro interno e la lunghezza di fornitura. Se l'assieme richiede una bassa dispersione di pelucchi o un particolare trattamento del taglio dell'estremità, inserire ciò nell'approvazione del campione.

Una breve prova di installazione è utile prima di ordinare un rotolo intero. Montare la guaina candidata su un cavo rappresentativo e farla passare attraverso i morsetti e le aperture previste. Controllare il raggio di curvatura, la ritenzione delle estremità, l'accesso per la manutenzione e lo spazio libero dalle parti circostanti. Se l'assieme sarà esposto a un test di calore controllato, utilizzare il cavo e i materiali di terminazione effettivi e ispezionarli dopo il ciclo prescritto.

Cosa includere nella richiesta

• Uno schizzo o una fotografia che mostri il percorso nel forno, la zona calda, le aperture, i morsetti e la lunghezza protetta.
• Il diametro esterno del cavo o del fascio, il diametro massimo del raccordo e lo spazio libero per l'installazione disponibile.
• Esposizione continua e di breve durata in corrispondenza della guaina, oltre al ciclo di riscaldamento e a qualsiasi contatto o calore radiante.
• L'isolamento esistente del cavo e qualsiasi test elettrico o documentazione richiesti dall'assieme finito.
• Esposizione ad abrasione, schizzi, sostanze chimiche o ripetute operazioni di manutenzione.
• Quantità di campioni richiesta, lunghezze in rotolo o tagliate, utilizzo annuo stimato e controlli di accettazione.

Inviare questi dettagli insieme al disegno a BSTFLEX. Possiamo esaminare la costruzione della guaina richiesta e preparare un campione per test di montaggio e applicazione. Confermare i dati tecnici specifici del grado e i criteri di accettazione dell'assieme finito prima di rilasciare un ordine di produzione. Per altri materiali e costruzioni di guaine, vedere la categoria High Temperature Sleeves.
