Un cavo che passa accanto a una macchina calda ha bisogno di molto più di una guaina con un'elevata resistenza alla temperatura. Il rivestimento deve adattarsi al percorso, lasciare i collegamenti accessibili e funzionare nel rispetto dei limiti termici del cavo stesso. Una guaina che resiste all'ambiente circostante non dimostra che i conduttori sottostanti stiano funzionando in sicurezza.

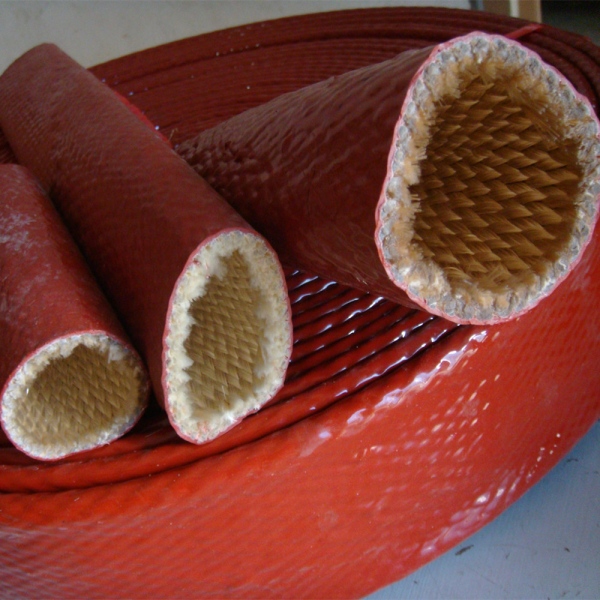

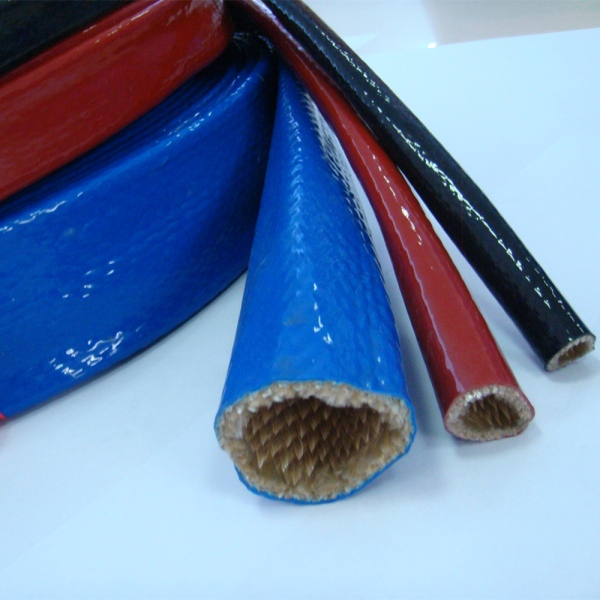

Guaina antincendio per cavi e condotti elettriciè un rivestimento termico esterno. Le strutture in fibra di vetro rivestita in silicone possono essere valutate per l'esposizione a apparecchiature calde vicine, scintille o specifici spruzzi di metallo fuso. Non sostituiscono l'isolamento dei cavi, il sistema di condotti o un'installazione approvata resistente al fuoco.
Per i costruttori di macchinari e i team di manutenzione, iniziare contrassegnando la sezione esposta sul disegno del percorso dei cavi. IlGamma di manicotti antincendio BSTFLEXoffre formati tubolari e apribili per ispezionare quella sezione senza trattare ogni cavo della macchina come la stessa applicazione.
Un cavo rivestito, un cablaggio finito e un condotto contenente diversi circuiti richiedono informazioni differenti. Specificare l'assemblaggio effettivo anziché ordinare un tubo di protezione basandosi unicamente sulle dimensioni del conduttore.
| Gruppo protetto | Dimensionifornire | Informazioni di design da conservare |
|---|---|---|
| Cavo con guaina individuale | Diametro esterno effettivo, ingombro del connettore e lunghezza di copertura richiesta. | Identità del cavo, limiti di temperatura, carico di esercizio e curvatura consentita. |
| Cablaggio o fascio di cavi | Forma del fascio finito, variazioni di diametro locale, diramazioni e posizioni dei connettori. | Separazione dei circuiti, carico, identificazione e accesso a ciascuna bretella. |
| Tubo protettivo per cavi elettrici | Dimensioni esterne sopra la guaina del corrugato o le corrugazioni, i giunti e i raccordi terminali. | Tipo di canalina, disposizione dei cavi installati, requisiti dei raccordi e protezione ambientale. |
Una misura commerciale nominale della canalina non è un sostituto affidabile del suo diametro esterno misurato. Allo stesso modo, il diametro di un singolo cavo non descrive un fascio completo. Includere il raccordo più grande lungo il percorso di installazione, ma non basare esclusivamente su tale raccordo la vestibilità finale della guaina.
Il problema esterno potrebbe essere il riscaldamento radiante proveniente dalla parete di un forno, da una tubazione di processo calda o da uno scarico vicino. Per prima cosa verificare se il cambio di percorso, la separazione o una barriera fisica possono ridurre tale esposizione. Quindi definire il ruolo di una guaina di protezione termica per cavi laddove l'esposizione persiste.
Un conduttore elettrico carico produce anch'esso calore. La sua corrente ammissibile dipende dal design del cavo e dalle condizioni di installazione, tra cui la temperatura ambiente e la disposizione degli altri conduttori carichi. Una copertura aggiuntiva modifica il percorso attraverso cui il calore fuoriesce dall'insieme.
Chiedere al progettista elettrico di esaminare la corrente ammissibile per l'installazione coperta. Non applicare una portata di corrente in aria libera a una disposizione appena isolata senza verificarne le ipotesi. A seconda dei carichi termici esterni e interni relativi, una guaina può aiutare contro la fonte esterna limitando al contempo la liberazione del calore generato all'interno.
Specificare il carico di esercizio, la durata dell'esposizione, la temperatura circostante e la lunghezza coperta. Valutare l'insieme secondo il ciclo di lavoro pertinente, e non solo durante un breve controllo a vuoto.
Mantenere distinti tre valori: il limite di servizio dichiarato della guaina, la temperatura d'esercizio consentita del cavo e la temperatura effettivamente raggiunta nell'installazione. Non esiste una riduzione di temperatura universale che possa essere dedotta solo dallo spessore della guaina o dal nome del materiale.
Segnare dove inizia e finisce l'esposizione. Identificare il riscaldamento radiante continuo separatamente da scintille occasionali o gocce fuse. Per l'esposizione a schizzi, fornire il materiale di processo, la probabile direzione e la durata prevista in modo che la guaina proposta possa essere valutata rispetto al pericolo effettivo.
Per una copertura apribile, indicare la posizione della giuntura e la sovrapposizione nel dettaglio di installazione. Assicurarsi che la disposizione finita mantenga la copertura in corrispondenza di curve e supporti. Non utilizzare una guaina per giustificare il contatto tra un cavo e una superficie calda.
Il cavo di una macchina potrebbe muoversi attraverso un'ansa di servizio, un portacavi o un braccio articolato. Esaminare il percorso con lo spessore della parete aggiuntivo e gli elementi di fissaggio in posizione. Confermare che la copertura non affolli il portacavi, non agganci un bordo o non trasferisca ulteriore forza di trazione a un connettore.
La flessibilità durante una prova di montaggio manuale non costituisce prova di una durata a flessione specificata. Preservare i requisiti di piegatura dei produttori di cavi e canaline e valutare il movimento previsto tramite la procedura approvata della macchina. Non sostituire un supporto per cavi o un componente pressacavo richiesto con una guaina.
Definire l'estremità della guaina prima di ordinare le lunghezze finite. Mantenere accessibili gli anelli di bloccaggio, i controlli delle connessioni, le etichette e i punti di ispezione. Una copertura dall'aspetto pulito che impedisce al tecnico di raggiungere un connettore non è una soluzione di installazione completa.
Non far passare una guaina termica esterna attraverso un pressacavo a meno che tale disposizione non sia approvata per il sistema di pressacavi e cavi. In caso contrario, il pressacavo potrebbe non agire più sulla superficie e sulle dimensioni per le quali è stato selezionato. Mantenere le disposizioni specificate di tenuta, serraggio e collegamento anziché aspettarsi che sia la guaina a fornirle.

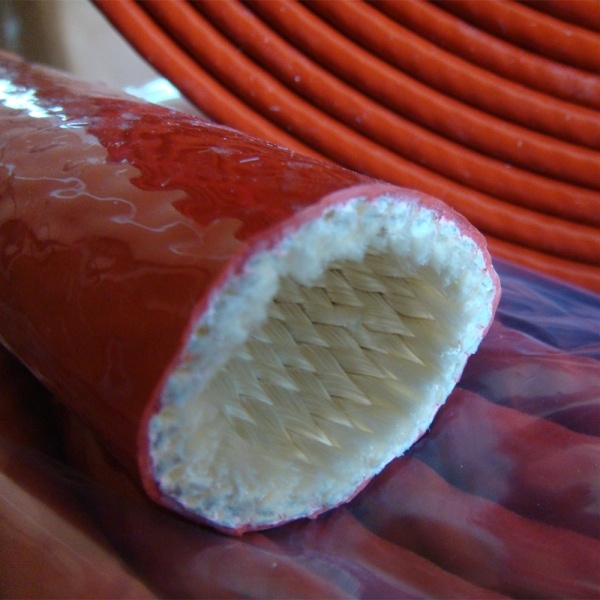

Per un'installazione tubolare, Guaina ignifuga trattata termicamente BSTFLEX per tubi flessibili e cavi utilizza un substrato in fibra di vetro intrecciata trattata termicamente sotto un rivestimento in gomma siliconica. Includere questa struttura nella revisione del campione in cui il progetto specifica un substrato tessile trattato termicamente.
La guaina antincendio in fibra di vetro siliconica intrecciata EFRS è un'altra opzione tubolare. Confrontare la dimensione proposta, la struttura delle pareti e il percorso di installazione invece di dare per scontato che due riferimenti di catalogo siano intercambiabili solo perché entrambi presentano un esterno in silicone.
Laddove i connettori impediscono l'installazione con inserimento dall'estremità, valutare una guaina antincendio a strappo (hook-and-loop) per cavi esistenti. La struttura BSTFLEX VFRS utilizza fibra di vetro intrecciata rivestita in silicone con una chiusura a strappo in nylon ignifugo cucita internamente. Esaminare la chiusura, le cuciture e la sovrapposizione come parte della copertura completa, non solo il corpo della guaina.
Richiedere i limiti operativi applicabili per la configurazione selezionata. Un formato apribile fornisce accesso per l'installazione e l'ispezione; di per sé, non stabilisce una classe termica superiore o una qualifica elettrica.
Considerare un'installazione ipotetica con un cavo per sensori e un cavo di alimentazione del motore che passano vicino allo stesso involucro riscaldato. Entrambi richiedono una revisione dell'esposizione esterna, ma una prova della guaina andata a buon fine su uno non approva l'altro.
Per il cavo del sensore, esaminare i limiti di temperatura completi del conduttore, del connettore e del lato sensore, insieme al carico elettrico effettivo e alle prestazioni di segnale richieste. Per il cavo del motore, includere la corrente di esercizio, il ciclo di lavoro e la disposizione dell'installazione nella valutazione termica.
Se il cavo del motore corre all'interno di un corrugato flessibile, valutare l'intera sezione del condotto coperto. Non utilizzare la temperatura esterna della nuova guaina come misura diretta della temperatura del conduttore. Il metodo di misura e i limiti di accettazione devono essere selezionati dall'ingegnere elettrico responsabile.
Approvare i due percorsi in base ai rispettivi requisiti, anche quando lo stesso materiale della guaina risulta idoneo per entrambi.
Una guaina antincendio in fibra di vetro siliconica non deve essere trattata come un sostituto dell'isolamento elettrico primario o utilizzata per riparare una guaina per cavi danneggiata senza una specifica di riparazione approvata. Una classe termica non è una classe di tensione. Non dichiarare prestazioni di schermatura elettromagnetica o di messa a terra da una normale guaina termica senza una qualifica separata.
Mantenere un circuito operativo durante un'esposizione al fuoco definita richiede prove per il cavo pertinente o per il sistema di protezione completo e la sua installazione. L'aggiunta di una guaina antincendio non crea automaticamente un gruppo di cavi resistente al fuoco né stabilisce un tempo di funzionamento in caso di incendio.
Laddove la specifica richieda tale prestazione, richiedere la prova di sistema applicabile. Un test di esposizione alla fiamma di breve durata su un materiale per guaine non è un risultato intercambiabile.
La protezione termica dei cavi industriali è diversa dalla sigillatura tagliafuoco di un attraversamento attraverso una parete o un pavimento resistente al fuoco. I prodotti descritti come guaine antincendio per cavi in quel mercato possono essere intumescenti o parte di uno specifico sistema di attraversamento.
Non sostituire una guaina in fibra di vetro rivestita in silicone con la barriera tagliafuoco specificata. Se il percorso del cavo coperto attraversa una barriera classificata, far esaminare il dettaglio dell'attraversamento per il cavo effettivo, il condotto e la copertura aggiuntiva.
Iniziare la prova con un gruppo di cavi o condotti identificato in condizioni di efficienza. Indagare su danni da calore, collegamenti allentati o temperature anomale prima di applicare una copertura esterna. Una nuova guaina non deve nascondere un difetto elettrico irrisolto.
Pianificare il montaggio e la rimozione secondo la procedura di sicurezza elettrica del sito. Fare in modo che personale qualificato isoli le alimentazioni pertinenti, controlli l'energia immagazzinata e verifichi la condizione di assenza di tensione prima del lavoro manuale. Essere in grado di avvolgere una guaina attorno a cavi collegati non rende accettabile l'installazione sotto tensione.
Registrare il prodotto approvato, i punti finali di copertura, la posizione della giunzione ove applicabile e i dettagli di ritenzione. Controllare l'adattamento nelle posizioni della macchina richieste, l'accesso ai collegamenti e l'identificazione. Organizzare qualsiasi test termico o funzionale alimentato tramite la procedura autorizzata, con il personale protetto dai pericoli elettrici e delle apparecchiature in movimento.
Utilizzare un ciclo di lavoro rappresentativo e limiti di accettazione concordati. Registrare se una misurazione della temperatura si riferisce alla superficie della guaina, alla guaina del cavo o a un'altra posizione; non presentare tali letture come equivalenti.
Per la manutenzione ripetuta, conservare il disegno di installazione e i criteri di ispezione concordati. Specificare la sostituzione o la nuova valutazione dopo danni, esposizione termica significativa o una modifica del carico del cavo, del percorso o del servizio dell'apparecchiatura.
Gruppo: Inviare il riferimento del cavo o del condotto, le dimensioni esterne effettive, i disegni dei connettori, le posizioni delle derivazioni e la lunghezza protetta. Specificare se la guaina è installata prima della terminazione o attorno a un gruppo collegato esistente.
Servizio: Identificare la fonte di calore, la durata dell'esposizione, il servizio operativo, il movimento e i fluidi o la contaminazione previsti. Includere i limiti di temperatura del cavo e qualsiasi requisito di progettazione elettrica che la copertura esterna deve preservare.
Accettazione e consegna: Definire la valutazione del campione, i documenti di prodotto applicabili, la quantità, le lunghezze finite e l'identificazione. Trattare i requisiti di marcatura, imballaggio e ispezione come dettagli dell'ordine anziché dedurli da una fotografia di catalogo.
BSTFLEX fornisce guaine antincendio in fibra di vetro rivestite in silicone per la protezione esterna di cavi, tubi flessibili e linee. Richiedi dati di prodotto, campioni o un preventivo per guaine antincendio per cavi industriali insieme al disegno del percorso e ai dettagli di esposizione. La copertura proposta può quindi essere valutata insieme al design del cavo e del condotto anziché come un sostituto di esso.
