Le guaine antincendio intrecciate e lavorate a maglia possono avere lo stesso esterno rivestito in silicone pur utilizzando diverse strutture in fibra di vetro sottostanti. Una guaina antincendio intrecciata utilizza filati incrociati; una guaina antincendio lavorata a maglia utilizza anelli interconnessi. La differenza è importante durante l'installazione, la piegatura e la manipolazione, ma non stabilisce quale guaina finita offra una migliore protezione termica.
Per un assemblaggio di tubi flessibili a produzione ripetuta con un percorso definito, una costruzione intrecciata è un punto di partenza pratico. Quando la conformità attorno alle curve o la modifica delle forme di assemblaggio è la preoccupazione principale, valutare un'alternativa lavorata a maglia. Effettuare la scelta finale in base alle specifiche della guaina finita e a un campione di installazione, non solo in base al nome della costruzione.
La gamma di guaine antincendio BSTFLEX include entrambe le costruzioni per la protezione di tubi, cavi, fili e linee di fluido. Questa guida spiega cosa confrontare prima di approvare uno dei due tipi per la produzione.
In una guaina antincendio intrecciata, i filati di fibra di vetro si incrociano attorno al tubo con un motivo intrecciato. La geometria dell'intreccio e la compattazione del filato determinano la struttura tessile prima dell'applicazione del rivestimento in silicone.
Un intreccio a costruzione stretta può fornire un corpo tubolare compatto per la manipolazione e l'assemblaggio. Intrecciato non significa rigido: esistono anche strutture intrecciate espandibili. L'espansione consentita di una guaina finita rivestita in silicone deve essere stabilita per quel prodotto piuttosto che dedotta da un intreccio non rivestito.

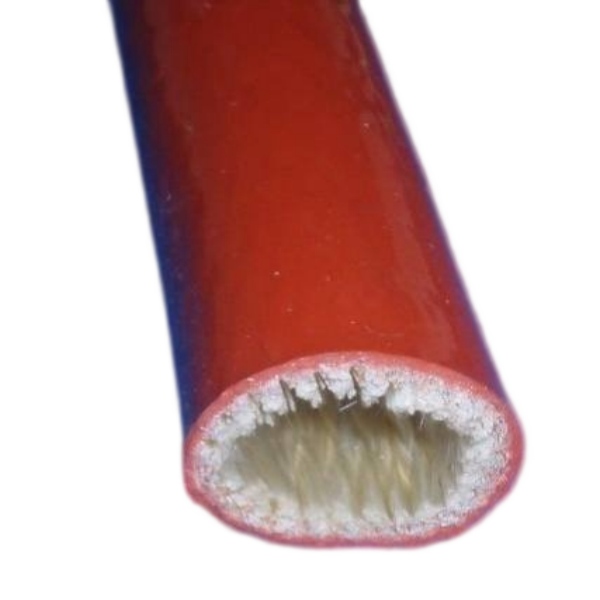

La guaina antincendio in fibra di vetro siliconata intrecciata BSTFLEX EFRS combina un substrato in fibra di vetro intrecciata con gomma siliconica ed è offerta per la protezione di tubi, fili, cavi e linee.
In una guaina antincendio lavorata a maglia, il filato forma anelli collegati invece del motivo incrociato di un intreccio. I cambiamenti nella geometria degli anelli consentono al tessuto di deformarsi e seguire il componente sottostante. La struttura lavorata a maglia è un fattore che contribuisce alla flessibilità, non una specifica completa per essa.

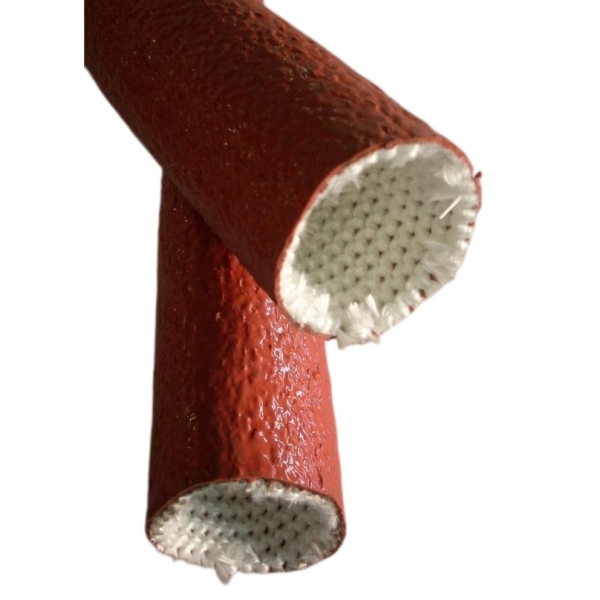

La guaina antincendio lavorata a maglia BSTFLEX utilizza fibra di vetro lavorata a maglia con un rivestimento in gomma siliconica. È un'opzione da valutare per assemblaggi in cui la conformità e la flessibilità di installazione sono importanti.
| Fattore di selezione | Guaina antincendio intrecciata | Guaina antincendio lavorata a maglia |
|---|---|---|
| Struttura in fibra di vetro | Filati intrecciati attorno a un corpo tubolare. | Filati formati in anelli interconnessi. |
| Prodotto da valutare | Un intreccio tubolare abbinato alle dimensioni richieste e al processo di assemblaggio. | Un substrato ad anelli abbinato alla conformità e al percorso richiesti. |
| Piegatura e manipolazione | Valutare insieme il rivestimento completato, la parete e l'intreccio; le guaine intrecciate possono essere flessibili. | Valutare insieme il rivestimento completato, la parete e la maglia; il solo nome della maglia non stabilisce le prestazioni di piegatura. |
| Passaggio sopra i raccordi | Confermare il diametro interno utilizzabile e l'espansione consentita per il prodotto rivestito. | Confermare il diametro interno utilizzabile e l'espansione consentita; non dare per scontato un allungamento illimitato. |
| Prestazioni termiche | Utilizzare la classificazione del prodotto selezionato e le prove di test applicabili. | Utilizzare la classificazione del prodotto selezionato e le prove di test applicabili. |
| Produzione OEM | Approvare dimensioni, lunghezza di taglio, sequenza di installazione e requisiti del lotto. | Approvare gli stessi requisiti, inclusa la condizione in cui vengono misurati lunghezza e diametro. |
| Installazione senza accesso alle estremità | Un tubo chiuso convenzionale necessita di un percorso di installazione accessibile. | Anche un tubo chiuso convenzionale necessita di un percorso di installazione accessibile. |
Utilizza questo confronto per selezionare i campioni. Non si tratta di una classifica di ogni guaina antincendio intrecciata e lavorata a maglia: diverse costruzioni delle pareti e rivestimenti possono modificare il risultato.

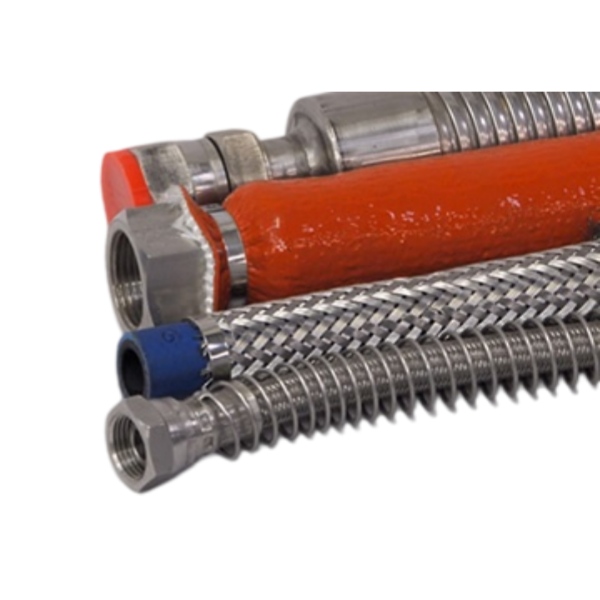

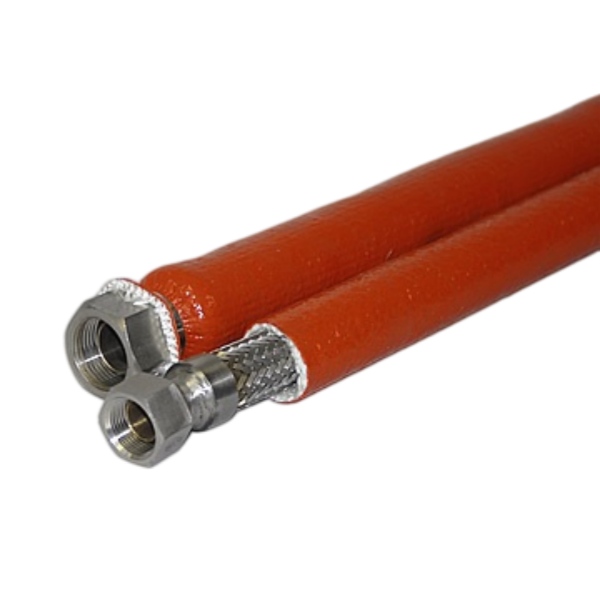

Inizia con una guaina antincendio intrecciata quando il progetto richiede una costruzione tubolare definita e l'assemblaggio protetto ha dimensioni ripetibili. Un assemblatore di tubi flessibili OEM, ad esempio, può valutare la gamma EFRS rispetto al disegno del tubo, alla lunghezza di taglio della guaina e alla sequenza di installazione dei raccordi pianificata.
Confronta come il campione scorre lungo il tubo, come si posiziona in corrispondenza delle curve e se le estremità finite rimangono in posizione. Per una sezione protetta più lunga, prova la lunghezza prevista invece di approvare il prodotto basandoti solo su un breve campione.
La costruzione intrecciata è anche la scelta corretta quando è esplicitamente richiesta da un disegno o una qualifica approvati. Non sostituire una guaina lavorata a maglia semplicemente perché il suo diametro interno nominale e la temperatura pubblicizzata sembrano simili. La sostituzione dovrebbe essere riesaminata rispetto ai requisiti effettivi.
Valuta una guaina antincendio lavorata a maglia quando l'installazione pone particolari esigenze di conformità. Esempi includono un tubo flessibile instradato attorno a diversi componenti, un fascio di cavi con variazioni locali nella sezione trasversale o un assemblaggio in cui la rigidità della guaina rende difficile l'installazione.
Confronta il campione lavorato a maglia sullo stesso assemblaggio utilizzato per la prova di quello intrecciato. Osserva se segue il percorso senza eccessivi accumuli, se il rivestimento rimane intatto e se la copertura richiesta viene mantenuta dopo il posizionamento.
Per le apparecchiature in movimento, includi il movimento previsto nella valutazione. Una guaina facile da piegare a mano non ha necessariamente dimostrato prestazioni accettabili attraverso ripetuti movimenti di servizio. Stabilisci le condizioni di prova richieste in base al ciclo di lavoro dell'apparecchiatura invece di trattare la morbidezza iniziale come un risultato di durabilità.
Due domande vengono spesso combinate: la guaina si piegherà attorno al percorso e passerà sopra il raccordo? Richiedono controlli separati. Una guaina può seguire una curva stretta ma mancare di un'apertura sufficiente per superare un grande connettore.
Registra le dimensioni esterne effettive del tubo o del fascio e la caratteristica più grande lungo il percorso di installazione. Controlla ghiere, dadi, connettori e gomiti invece di presumere che il corpo del tubo sia la sezione più grande.
Ad esempio, considera un ipotetico tubo da 25 mm con un raccordo da 38 mm. Una guaina nominale da 29 mm non dovrebbe essere approvata semplicemente perché è lavorata a maglia. La sua apertura utilizzabile e l'espansione consentita devono comunque accogliere il raccordo senza danneggiare la guaina finita. La selezione di un tubo più grande richiede anche il controllo dell'adattamento risultante lungo il tubo più piccolo.
Durante la produzione di un nuovo assemblaggio, montare la guaina prima che venga assemblata l'estremità ostruente può risolvere il problema. Segui il processo di assemblaggio del tubo approvato. Per una linea installata senza accesso utilizzabile alle estremità, passare da intrecciata a lavorata a maglia non elimina il problema di accesso.
Una guaina antincendio apribile con chiusura a scatto è una costruzione separata da valutare in quella situazione. Il suo adattamento chiuso, la copertura della cucitura e i requisiti termici devono essere controllati indipendentemente.
Non per definizione. Le pagine dei prodotti BSTFLEX intrecciati EFRS e lavorati a maglia pubblicate identificano entrambe un limite superiore di temperatura continua di 260°C. Quel valore di catalogo condiviso non rende intercambiabile ogni aspetto delle loro prestazioni termiche o meccaniche.
Separa la temperatura di servizio continua dall'esposizione a breve durata a fiamme o schizzi di metallo fuso. Una cifra di esposizione di picco senza la sua durata, la disposizione del test e i criteri di accettazione non è sufficiente per confrontare due guaine.
Per un confronto termico significativo, definisci la fonte di calore, il tempo di esposizione, la geometria installata e la temperatura accettabile presso il componente protetto. Quindi richiedi prove applicabili alla costruzione della guaina proposta. Non stimare una riduzione di temperatura dalle parole intrecciata o lavorata a maglia.
Anche il tubo, il cavo o la linea del fluido mantengono i propri limiti operativi. L'aggiunta di una guaina antincendio non è una base per aumentare la temperatura operativa nominale del componente protetto.
Un confronto tra costruzioni non dovrebbe diventare un'affermazione non supportata secondo cui una guaina è più forte sotto ogni aspetto. Specifica il requisito meccanico: lo sfregamento su una staffa, la manipolazione durante l'installazione, la flessione ripetuta e la resistenza alla trazione sono domande diverse.
Dove l'abrasione è importante, confronta i prodotti nelle stesse condizioni di contatto e movimento. Dove l'esposizione ai fluidi è importante, identifica il fluido effettivo, la temperatura e la durata del contatto. Un'affermazione generale sulla resistenza all'olio non stabilisce l'idoneità per ogni fluido idraulico, carburante o prodotto chimico di pulizia.
Allo stesso modo, la costruzione intrecciata non è prova di approvazione aerospaziale e la costruzione lavorata a maglia non è una qualifica industriale universale. Tratta una descrizione di grado come un invito a richiedere la specifica e le prove pertinenti, non come la prova stessa.
Chiedi quale prodotto e costruzione sono stati testati, quale metodo di prova ed edizione sono stati utilizzati, quale installazione è stata valutata e quali criteri di accettazione sono stati applicati. Conferma l'ambito prima di applicare il risultato a un'altra dimensione, rivestimento, chiusura o assemblaggio.
Invia un disegno di assemblaggio e una serie di requisiti di accettazione per entrambi i candidati. Questo fornisce agli uffici acquisti, ingegneria e produzione una base comune per il confronto.
| Valutazione | Cosa registrare |
|---|---|
| Dimensioni | ID guaina specificato, adattamento utilizzabile, spessore della parete, lunghezza di taglio, tolleranze e condizioni di misurazione. |
| Installazione | Sequenza di assemblaggio, passaggio del raccordo, sforzo di installazione e condizioni del rivestimento successivamente. |
| Instradamento finito | Copertura alle estremità e nelle curve, pieghe locali e spazio libero dai componenti vicini. |
| Movimento | Copertura e condizioni della guaina durante tutto il movimento specificato dell'attrezzatura. |
| Requisiti termici | Condizioni di esposizione applicabili, criteri di accettazione e documentazione di supporto del prodotto. |
| Fornitura di produzione | Costruzione approvata, identificazione, imballaggio, requisiti di ispezione e accordo di controllo delle modifiche. |
Confrontare i costi solo dopo che entrambi i candidati soddisfano le prestazioni richieste. Includere il tempo di installazione, gli scarti di taglio, l'imballaggio e il lavoro di ispezione insieme al prezzo al metro. Una guaina più economica che richiede un processo di assemblaggio diverso non è necessariamente una soluzione finita a costo inferiore.
Conservare il campione approvato e l'identificazione del componente con il disegno. Gli acquisti futuri dovrebbero fare riferimento alla costruzione e alle specifiche accettate, non semplicemente a una guaina antincendio in silicone dello stesso colore e diametro.
La struttura tessile in fibra di vetro. La guaina antincendio intrecciata utilizza filati intrecciati, mentre quella lavorata a maglia utilizza anelli collegati. Anche il rivestimento in silicone finito, la costruzione della parete e le dimensioni devono essere inclusi nel confronto.
No. Un substrato lavorato a maglia può offrire un'utile conformità, ma la guaina completata deve essere confrontata. La flessibilità di piegatura, l'espansione del diametro e il comportamento durante il movimento ripetuto sono requisiti di prestazione separati.
Può essere considerata un'alternativa quando l'applicazione lo consente, ma la corrispondenza della dimensione nominale non è un'approvazione sufficiente. Verificare l'installazione, le dimensioni, i requisiti termici e qualsiasi disegno o qualifica che specifichi la costruzione esistente.
Entrambe possono essere appropriate quando il prodotto selezionato soddisfa i requisiti di assemblaggio. Iniziare con la protezione richiesta, quindi confrontare il percorso, lo spazio libero dei raccordi, il movimento e la sequenza di installazione di produzione.
Determinare innanzitutto se esiste un'estremità accessibile e un percorso praticabile per una guaina tubolare. Senza tale accesso, valutare una costruzione apribile invece di aspettarsi che una diversa struttura tessile tubolare risolva il problema.
Invia a BSTFLEX le dimensioni del tubo o del cavo, le dimensioni del raccordo più grande, la lunghezza protetta, il disegno del percorso, l'esposizione al calore e la quantità richiesta. Includere la fase di installazione e qualsiasi requisito di test o approvazione specificato.
Utilizzare leguaina antincendio intrecciata e guaina antincendio lavorata a maglia pagine di prodotto come punti di partenza per la selezione dei campioni. BSTFLEX può valutare i requisiti di diametro, costruzione della parete, lunghezza di taglio, marcatura e imballaggio rispetto al prodotto proposto.
Contattare BSTFLEX per dati sul prodotto, valutazione dei campioni o un preventivo OEM. Specificare entrambe le costruzioni quando è richiesta una prova di assemblaggio comparativa.
