Nastro a scala in fibra di vetro per porte di forni: spaziatura dei fori dei bulloni e installazione

Un nastro per porta di forno sostitutivo può corrispondere alla larghezza della vecchia striscia e tuttavia adattarsi male attorno ai fissaggi. Le informazioni mancanti sono spesso la disposizione dei bulloni, la larghezza della sezione centrale a scala o lo spessore disponibile dopo la chiusura della porta.

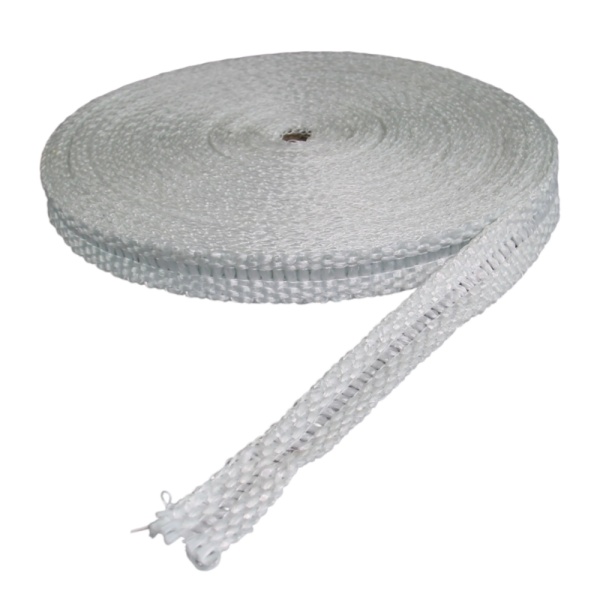

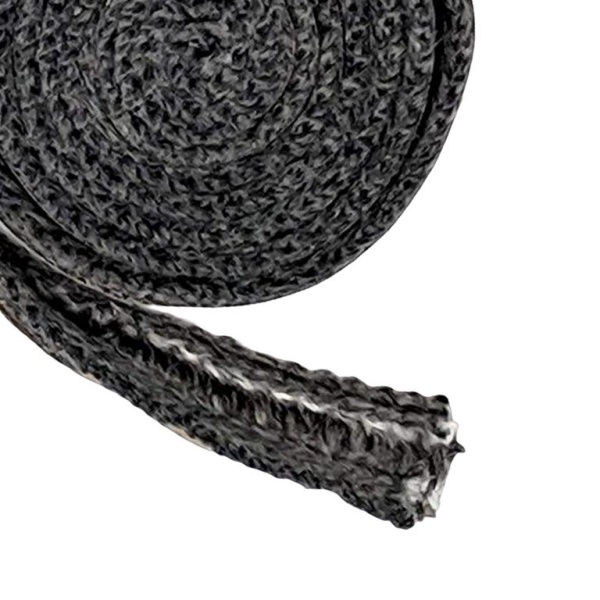

Il nastro a scala in fibra di vetro intrecciata è un tessuto termico con filati longitudinali selezionati omessi dal centro per accogliere bulloni o viti di fissaggio.Questa costruzione è anche descritta come nastro in fibra di vetro a ordito interrotto o nastro con fori per bulloni. L'intreccio aperto aiuta nel fissaggio, ma il nome del prodotto non specifica un modello di fori punzonati in fabbrica.

BSTFLEX nastro a scala in fibra di vetro viene fornito per dettagli di sigillatura di forni industriali e stufe. Utilizzare il disegno dell'attrezzatura e un campione rappresentativo per stabilire come il nastro si adatterà, verrà trattenuto e entrerà in contatto con la superficie di accoppiamento.

Il nastro a scala ha una spaziatura fissa dei fori per i bulloni?

Una costruzione a ordito interrotto non definisce, di per sé, un passo fisso dei bulloni.Il passo dei bulloni è la distanza da centro a centro tra gli elementi di fissaggio sull'attrezzatura. La sezione a scala è una caratteristica del tessuto. Si tratta di specifiche separate.

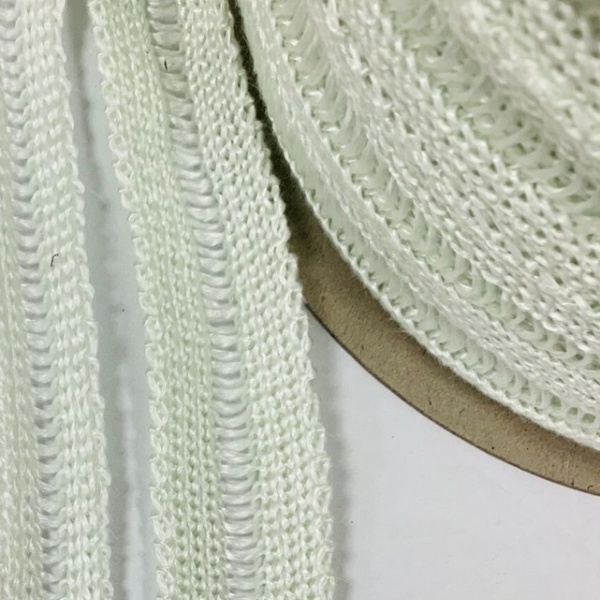

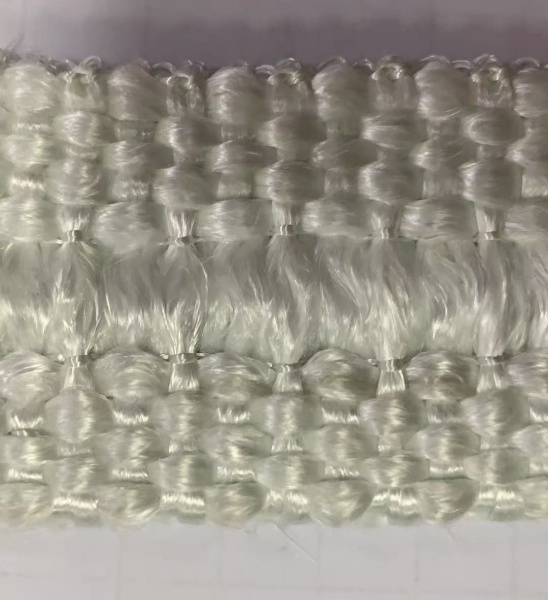

Il centro non è necessariamente una fessura libera: i filati trasversali possono rimanere nell'area in cui sono assenti i filati di ordito longitudinali. Non interpretare la ripetizione visibile dell'intreccio come una distanza specificata tra i fori praticati. Confermare l'effettiva costruzione centrale e il metodo di montaggio del produttore.

La zona di fissaggio può ospitare elementi di fissaggio, ma ciò non garantisce l'adattamento attorno a ogni diametro, spaziatura o offset del bullone. Laddove siano richiesti fori preformati posizionati con precisione, identificarlo come un requisito di fabbricazione separato per la revisione. Non dare per scontato che un rotolo di nastro a scala lo soddisfi già.

Misurare la disposizione degli elementi di fissaggio prima di selezionare il nastro

Registrare le dimensioni dal disegno approvato o dall'attrezzatura dopo averla resa sicura per la misurazione. Stabilire un riferimento, come l'estremità di una striscia di fissaggio dritta, e localizzare ogni centro del bullone da quel riferimento. Includere il primo e l'ultimo elemento di fissaggio, non solo la distanza ripetuta tra i bulloni centrali.

Un registro della spaziatura dei bulloni, non una specifica standard del nastro

Considerare una striscia di montaggio dritta illustrativa da 450 mm con cinque centri di bulloni situati a 25, 125, 225, 325 e 425 mm da un'estremità. Il layout ha quattro intervalli da 100 mm da centro a centro e offset finali da 25 mm. Questo registra la geometria dell'attrezzatura; non specifica un nastro a scala fornito con fori pre-punzonati ogni 100 mm.

Per spaziatura disuguale, elencare ogni posizione centrale. Per una porta rettangolare, quotare ogni lato e le sue transizioni d'angolo. Una distanza in linea retta attraverso un angolo non è la stessa della distanza lungo il percorso previsto del nastro.

Far corrispondere l'apertura centrale all'area di appoggio

Controllare insieme la sezione centrale a scala e le bande laterali intrecciate. Una zona di fissaggio più ampia non è automaticamente migliore: la striscia necessita comunque di materiale supportato adeguato sulle superfici di contatto previste. Verificare che la fila di fissaggi possa allinearsi con la sezione a scala mentre le porzioni intrecciate rimangono correttamente posizionate.

Non tirare il nastro lateralmente né allungarlo longitudinalmente solo per far raggiungere a un campione di prova il fissaggio successivo. Controllare se la discrepanza deriva dalla costruzione del nastro, da una fila di bulloni sfalsata o dalle dimensioni dell'attrezzatura. Tagliare le bande laterali intrecciate per far adattare un elemento di fissaggio non dovrebbe essere trattato come una regolazione di routine.

Esaminare come l'hardware di fissaggio grava sul tessuto. La disposizione di fissaggio dovrebbe trattenere il materiale previsto piuttosto che concentrare il suo carico su un'apertura centrale non supportata. Risolvere tale dettaglio con il progettista dell'attrezzatura prima di approvare il nastro.

Separare lo spessore nominale dalla compressione installata

Lo spessore nominale di un nastro intrecciato morbido non è necessariamente lo spessore in un giunto chiuso e caricato. Quando si confrontano i campioni, concordare come verrà misurato lo spessore e identificare la condizione richiesta: come fornito, sotto un carico di misurazione dichiarato o installato nell'assieme.

Una vecchia striscia può aiutare a identificare il percorso e la costruzione, ma il suo spessore usurato o compresso non è di per sé una specifica di sostituzione affidabile. Fare riferimento al disegno originale o approvare un montaggio di prova laddove il requisito originale non sia disponibile.

Non esiste una percentuale di compressione universale o una coppia di serraggio stabilita dalle parole "nastro a scala in fibra di vetro". Distinguere inoltre i bulloni che trattengono il nastro dall'hardware che chiude la porta e comprime la guarnizione. Seguire i requisiti di carico approvati dell'assieme; non trasferire i valori di coppia da una tabella delle guarnizioni a flangia di pressione a una striscia per porta di forno.

Installazione: controllare l'intero percorso prima del fissaggio finale

Preparare l'attrezzatura e ispezionare le superfici di appoggio

Utilizzare la procedura di isolamento, raffreddamento e accesso sicuro approvata per il sito. Fissare porte o pannelli mobili prima di lavorare nelle loro vicinanze. Seguire le istruzioni pertinenti per la movimentazione dei materiali durante la rimozione del vecchio tessuto e la preparazione della nuova striscia.

Ispezionare le superfici di appoggio, i perni e i fermi per verificare l'assenza di danni, bave o disallineamenti. Registrare i difetti che potrebbero impedire un contatto costante. Non utilizzare uno spessore extra di nastro come correzione non revisionata per un telaio deformato o una chiusura danneggiata.

Eseguire un montaggio di prova di un campione su diversi elementi di fissaggio

Partire dal riferimento scelto e controllare una lunghezza rappresentativa attraverso diverse posizioni di fissaggio prima di tagliare il lotto di produzione. Includere la sezione più difficile, non solo un tratto rettilineo accessibile.

Utilizzare il metodo approvato dal fornitore per adattare la sezione centrale attorno agli elementi di fissaggio. Fermarsi se l'installazione richiede il taglio dei filati laterali di supporto, di forzare il nastro contro filettature taglienti o di allungarlo per raggiungere la posizione successiva. Controllare l'allineamento, la larghezza supportata e lo spazio libero con l'hardware previsto in posizione.

Definire angoli, estremità e giunti sul disegno

Una sezione a scala non determina come il nastro debba girare attorno all'angolo di una porta. Testare il raggio effettivo e controllare che non vi siano grinze, bordi sollevati o un percorso di contatto interrotto.

Specificare se l'assemblaggio utilizza lunghezze separate, un dettaglio d'angolo approvato o un'altra disposizione fabbricata. I giunti di testa, a 45 gradi e sovrapposti non sono intercambiabili: ognuno modifica la geometria locale. Non aggiungere una sovrapposizione solo per nascondere uno spazio vuoto se l'accumulo extra impedisce alla porta di chiudersi correttamente.

Fissare e chiudere utilizzando la procedura approvata

Dopo che l'intero percorso è stato adattato, fissare il nastro utilizzando l'hardware e la sequenza di montaggio specificati. Verificare che il nastro rimanga in sede e che i fermi non lo taglino o lo deformino eccessivamente. Chiudere la porta utilizzando la sua procedura di regolazione e carico approvata, quindi controllare il contatto lungo l'intero perimetro.

Laddove sia proposta la posa con adesivo, confermare separatamente tale opzione e i relativi limiti di temperatura. L'adesività non stabilisce la compressione installata richiesta né sostituisce la ritenzione meccanica specificata.

La capacità termica non garantisce una tenuta a tenuta di gas

Confermare la classificazione di servizio dell'esatta costruzione in fibra di vetro nella posizione del nastro, inclusi il funzionamento normale, i picchi e la durata dell'esposizione. Il setpoint del forno da solo non stabilisce le condizioni su una striscia di contatto esterna. Includere vapori di processo, agenti detergenti ed eventuali rivestimenti o adesivi nella revisione del materiale.

Per una porta a tenuta di gas, ad atmosfera controllata o a pressione, utilizzare il design di tenuta qualificato dell'attrezzatura e i criteri di perdita. Non si deve presumere che una striscia termica tessuta fornisca tali funzioni semplicemente perché resiste alla temperatura.

Laddove la costruzione in fibra di vetro confermata non soddisfi il servizio richiesto, valutare un materiale diverso invece di fare affidamento su uno spessore extra per aumentare il suo limite di servizio. BSTFLEX nastro a scala in fibra ceramica è una costruzione separata da valutare con i propri requisiti di rinforzo, temperatura e manipolazione. Non è una sostituzione automatica diretta.

Approvare l'assemblaggio prima della fornitura ripetuta

Concordare i controlli di accettazione prima della prima installazione. Questi possono includere il corretto allineamento degli elementi di fissaggio, la posizione mantenuta, lo spessore installato, il movimento della porta senza ostacoli ed eventuali prestazioni termiche o di tenuta specificate. Una fotografia di una striscia montata in modo ordinato non verifica tutti questi requisiti.

Dopo un ciclo operativo concordato, ispezionare in un'opportunità di manutenzione sicura per verificare movimenti, bordi danneggiati e cambiamenti negli angoli o nelle giunzioni. Qualsiasi regolazione o serraggio deve seguire la procedura dell'attrezzatura. Registrare la specifica del nastro accettata, la revisione del disegno e il metodo di installazione per gli ordini successivi.

Richiedere nastro a scala in fibra di vetro per un assemblaggio di porte industriali

L'attuale pagina del prodotto BSTFLEX elenca larghezze da 25 a 150 mm e spessori nominali da 1,5 a 6,0 mm. Confermare la combinazione disponibile e la geometria della sezione centrale per la propria richiesta; questi intervalli non stabiliscono un passo standard dei bulloni né garantiscono ogni combinazione di larghezza e spessore.

Per un preventivo, fornire le dimensioni del nastro, la lunghezza del rotolo o del taglio richiesta, la quantità, la disposizione dei bulloni, il disegno della superficie di contatto e le condizioni operative. Includere la sezione centrale richiesta, il metodo di ritenzione, lo spessore installato ed eventuali requisiti di approvazione del campione. Per il nastro di tenuta sostitutivo per porte di forni o porte di stufe, aggiungere fotografie e il riferimento del pezzo esistente.
