Guaina ibrida in carbonio e aramide: disposizione dell'intreccio e applicazione nei compositi

Due guaine in carbonio e aramide possono contenere gli stessi tipi di fibra e dare comunque origine a parti composite molto diverse. Una potrebbe disporre i filati con un diverso schema ripetitivo. Un'altra potrebbe aprirsi maggiormente sullo stampo, modificando l'angolo di intreccio e lasciando una copertura meno uniforme su una rastremazione. Per un tubo strutturale, la domanda utile è quale aspetto assume il rinforzo sul mandrino effettivo, dopo essere stato posizionato per la resina.

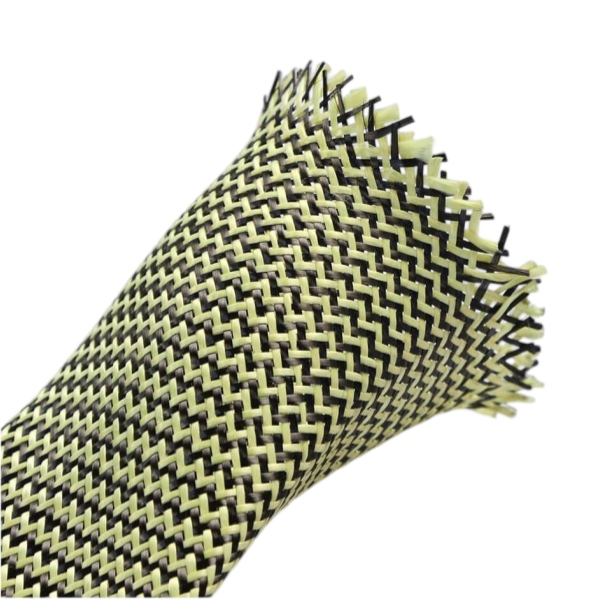

La guaina ibrida in aramide e carbonio di BSTFLEXguaina ibrida in aramide e carbonioè una treccia tubulare biassiale realizzata con fibre di carbonio e aramide. La pagina del prodotto offre diametri personalizzati, angoli di intreccio e rapporti tra carbonio e aramide. Tali opzioni offrono all'acquirente lo spazio per specificare la stratificazione, ma ciascuna di esse richiede una condizione di riferimento: il diametro installato, la disposizione delle fibre desiderata e il processo utilizzato per realizzare il pezzo.

Per prima cosa, stabilire quale funzione deve svolgere lo strato ibrido

In un albero o tubo composito, il carbonio viene comunemente scelto per la rigidità, mentre l'aramide può essere inclusa laddove la tolleranza al danno rappresenta una priorità. Il comportamento finale non deriva unicamente dai nomi delle fibre. La proporzione di ciascuna fibra, la sua posizione nella treccia, gli altri strati, la resina e la polimerizzazione influenzano il pezzo finito. Un ibrido proposto dovrebbe pertanto essere confrontato con il laminato esistente o con un obiettivo di progettazione chiaramente definito.

Specificare al fornitore se questa guaina costituisce il rinforzo principale, uno strato esterno resistente ai danni o una finitura visibile sopra altri strati. Uno strato estetico esterno può presentare requisiti di aspetto che uno strato strutturale interno non possiede. Se un pezzo deve soddisfare un obiettivo di impatto o torsione, definire il metodo di prova e il valore di accettazione a livello di componente. La descrizione di una guaina non può certificare un albero polimerizzato.

Descrivere la disposizione del carbonio e dell'aramide

«Ibrido 50/50» è un'indicazione incompleta senza una base per il rapporto. Chiedere se una percentuale citata si riferisce alla massa delle fibre, ai capi di filato o a un'altra misura. Richiedere un diagramma della treccia o una fotografia ravvicinata che mostri come i due tipi di filato si ripetono lungo la circonferenza. Se la trama visiva è importante, concordare l'aspetto al diametro previsto e richiedere un campione della struttura di produzione proposta.

Per gli ordini ripetuti, registrare le tipologie di filato concordate, lo schema di posizionamento e il rapporto tra le fibre nella specifica d'acquisto. In caso contrario, due guaine descritte con lo stesso nome generico di materiale potrebbero produrre motivi superficiali e composizioni del laminato differenti.

Indicare l'angolo d'intreccio al diametro operativo

Una guaina biassiale presenta filati disposti in due direzioni elicoidali opposte. Il suo angolo varia a mano a mano che il tubo viene dilatato o ristretto per adattarsi a un mandrino. Un angolo d'intreccio fornito senza il diametro al quale è stato misurato risulta difficile da utilizzare. Indicare il diametro del mandrino in corrispondenza di ciascuna sezione, inclusi gradini e conicità, e richiedere l'angolo e la copertura previsti su tali sezioni.

Prova la guaina a secco sulla sezione dell'utensile più lunga o più difficile prima di approvare la costruzione. Verifica se può essere mossa in posizione senza impigliarsi, se il motivo rimane regolare nei cambi di diametro e se la lunghezza di taglio pianificata copre ancora il pezzo. Non dare per scontato che la massima espansione offra il miglior orientamento delle fibre per il componente finito.

Controlla il percorso della resina su un campione reale

La pagina del prodotto elenca l'infusione di resina, la compattazione sottovuoto e la stratificazione di compositi come potenziali processi. Specifica la resina effettiva, il metodo di manipolazione e il ciclo di polimerizzazione nella richiesta. Su un pezzo di prova, ispeziona l'impregnazione di entrambi i tipi di filato, l'aria intrappolata agli incroci, lo spostamento durante la compattazione e la qualità delle estremità tagliate. Discuti qualsiasi apprettatura o trattamento superficiale con il fornitore quando le prestazioni di incollaggio sono critiche.

Realizzare campioni con la manica proposta e il processo di produzione, quindi confrontarli con un controllo realizzato con la stessa geometria e ciclo di polimerizzazione. Registrare spessore, massa e copertura visiva insieme a qualsiasi risultato meccanico. Una variazione delle prestazioni deve essere interpretata considerando l'intero laminato, inclusi il contenuto di resina e l'orientamento degli altri strati.

Mantieni chiara la scelta del materiale

La costruzione in carbonio e aramide risponde a una scelta di materiali diversa rispetto a una treccia in carbonio e vetro. Se la seconda fibra nelle specifiche è fibra di vetro, consulta guaina ibrida in fibra di vetro e carbonio e valuta tale costruzione separatamente. Non trasferire un rapporto carbonio-vetro, una disposizione dei filati o un risultato di test a un componente in carbonio e aramide.

Allo stesso modo, la temperatura di servizio di un composito polimerizzato è determinata dal laminato completo e dal suo ambiente, in particolare dal sistema di resina. Richiedi le informazioni pertinenti sui materiali, quindi valida il componente finito in base alle sue effettive esigenze di temperatura e carico.

Invia un disegno che possa essere campionato

Una richiesta utile identifica la geometria del componente, il ruolo dello strato ibrido e la costruzione da testare. Includi le seguenti informazioni con il disegno:

• Intervallo del diametro del mandrino, rastremazioni, gradini e lunghezza rivestita finita.
• Rapporto desiderato tra carbonio e aramide e la base su cui viene espresso.
• Disposizione richiesta del filato o motivo visivo approvato, se applicabile.
• Angolo di treccia target e diametro installato utilizzato come riferimento.
• Resina, metodo di stratificazione, ciclo di polimerizzazione ed eventuale preparazione della superficie.
• Quantità di prova, volume di produzione e controlli utilizzati per accettare il campione.

Invia il disegno e le note di processo con una richiesta per guaina ibrida in aramide e carbonio. Approva l'allineamento a secco e un campione polimerizzato prima di definire la treccia di produzione. Ciò crea una specifica legata al componente che produci effettivamente, piuttosto che a un semplice nome di miscela di fibre.
