Guaina in fibra di vetro a maglia: selezione del diametro per tubi flessibili e cavi

Un tubo flessibile può avere la misura corretta per una guaina lungo la sua sezione dritta, ma l'estremità crimpata può essere molto più larga. Un fascio di cavi può presentare il problema opposto: la guaina supera un connettore e poi penzola allentata attorno al tratto più stretto. La scelta della guaina in fibra di vetro a maglia richiede una verifica della vestibilità in tre momenti: prima dell'installazione, mentre passa attraverso l'elemento più ingombrante e dopo che si è assestata sulla sezione protetta.

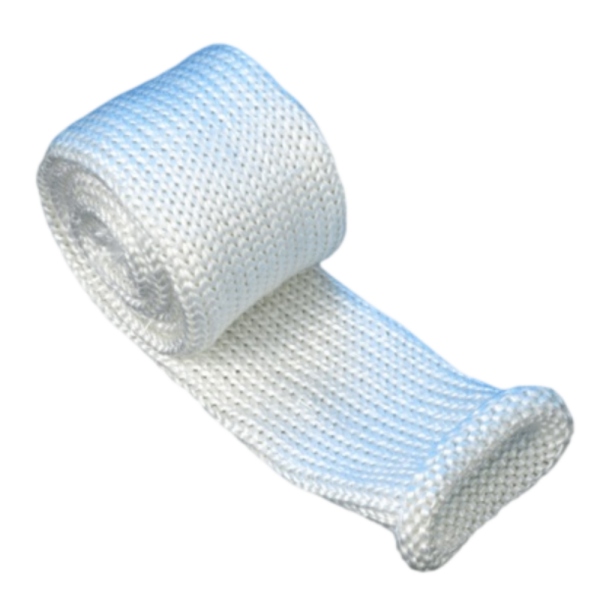

Di BSTFLEX, la guaina in fibra di vetro a maglia per alte temperature è realizzata con filati in fibra di vetro texturizzati ed è indicata per tubi industriali, cablaggi e tubazioni. La pagina del prodotto indica un intervallo di dimensioni nominali da 13 a 127 mm. Un diametro nominale è un utile punto di partenza, ma la guaina scelta dovrebbe essere provata sull'assemblaggio effettivo prima di definire una dimensione di produzione.

Verificare prima il tratto protetto

Misurare il diametro esterno del rivestimento del tubo o del fascio di cavi finito in diversi punti lungo la sezione che richiede protezione. Includere nastro adesivo, treccia di rinforzo o un altro strato esterno permanente se rimane sotto la guaina. Per un fascio, registrare il diametro maggiore dopo che i fili sono stati legati nella loro disposizione di produzione. Un set allentato di fili su un banco può dare una misurazione erroneamente piccola.

Annotare la lunghezza da coprire e il percorso attraverso eventuali staffe o curve strette. Su una curva, un tubo tessile può cambiare forma ed esporre un po' più un lato rispetto a un campione dritto. Se la guaina deve rimanere in una posizione fissa mentre il tubo si flette, includere il movimento di lavoro nella prova di adattamento.

Quindi verificare l'ostacolo all'installazione

Elencare ogni elemento che la guaina deve superare: boccole di crimpatura, gusci di connettori, serracavi, spine e derivazioni locali dei cavi. Misurare il massimo ingombro esterno, non solo il diametro del tubo o la designazione nominale del connettore. Per una parte irregolare, inviare una fotografia o un disegno oltre alla sua misurazione più larga.

La sequenza di installazione può risolvere un problema che una guaina più grande non può risolvere. Se la guaina viene aggiunta prima di attaccare un terminale o un raccordo, il connettore finito potrebbe non aver bisogno di passarci attraverso. Se l'assemblaggio è già completo, testare un campione sull'estremità finita. Non prendere in prestito un valore di espansione da un prodotto a maglia o intrecciato diverso; richiedere informazioni sull'apertura utilizzabile per l'esatta costruzione e il diametro presi in considerazione.

Ispezionare la guaina dopo che è stata tirata in posizione

Una volta che il campione ha superato l'elemento più grande, esaminare la sua vestibilità sul tratto protetto più piccolo. Controllare la presenza di accumuli vicino a un'estremità, spazi vuoti visibili nella copertura a una curva, anelli impigliati e un cambiamento di lunghezza dopo l'installazione. Contrassegnare le posizioni finali previste sull'assemblaggio e misurare nuovamente il campione una volta in posizione. Questa è una base più affidabile per la lunghezza di taglio rispetto alla misurazione di una guaina non usata disposta in piano.

Provare il metodo effettivo di taglio e rifinitura delle estremità sul campione. L'acquirente dovrebbe concordare l'aspetto accettabile dell'estremità tagliata e qualsiasi metodo di ritenzione prima di specificare i pezzi di produzione pretagliati. Un'estremità tagliata nuda, un'estremità bloccata e un'estremità all'interno di un altro componente possono richiedere tolleranze diverse.

Separare la protezione termica dall'isolamento elettrico

Per la protezione dal calore, comunicare al fornitore la temperatura nel punto in cui si trova la guaina, se il calore proviene dal contatto o da una fonte vicina e quanto dura l'esposizione. La pagina del prodotto elenca un valore di temperatura, ma un progetto con un limite rigoroso dovrebbe richiedere il metodo di test e i dati attuali per la costruzione fornita. Controllare anche i limiti di temperatura del rivestimento del tubo, dell'isolamento del cavo e di qualsiasi hardware terminale nell'assemblaggio completo.

Per il lavoro elettrico, specificare se la guaina in fibra di vetro è una barriera termica aggiuntiva su un filo isolato o se ci si aspetta che contribuisca a un sistema di isolamento qualificato. Richiedere i dati dielettrici pertinenti e le condizioni di test se sono richieste prestazioni elettriche. Una dichiarazione generale sulla fibra di vetro non assegna una tensione nominale a ogni diametro di guaina.

Mantenere le opzioni a maglia e intrecciate su specifiche separate

La costruzione influisce sulla vestibilità, sulla manipolazione e sul comportamento di una guaina a una curva. Se il progetto richiede una treccia anziché una maglia, esaminare la guaina in fibra di vetro intrecciata come prodotto separato. Il suo materiale, la costruzione delle pareti, la gamma di dimensioni e le dichiarazioni di test richiedono una propria revisione. Una prova di una guaina non approva l'altra.

Una richiesta pratica di campioni

Inviare una foto o un disegno del tubo flessibile o del gruppo cavi finito con quattro misurazioni contrassegnate: il diametro esterno massimo del tratto protetto, l'elemento di installazione più largo, la lunghezza coperta richiesta e il minor spazio libero disponibile attorno al percorso. Aggiungere la sequenza di assemblaggio, il movimento previsto e il requisito termico o elettrico. Richiedere un campione della guaina a maglia proposta e registrare se supera il raccordo, si posiziona correttamente sul tratto e copre l'intera sezione dopo l'installazione.

Quando tali controlli sono completati, richiedere nel preventivo il diametro interno nominale selezionato, la sua tolleranza o intervallo di diametro utilizzabile, la lunghezza di taglio concordata, il formato di imballaggio e i dati attuali sulle prestazioni. Inviare le misurazioni e la richiesta di campioni tramite la pagina del prodotto della guaina in fibra di vetro a maglia.
