Rivestimento in tessuto ceramico, nucleo in ceramica, guarnizione a girino

ILRivestimento in tessuto ceramico, nucleo in ceramica, guarnizione a girinoSi tratta di una soluzione di tenuta per alte temperature progettata per apparecchiature termiche in cui le guarnizioni convenzionali in gomma, plastica o tessuto standard non offrono una resistenza al calore sufficiente. Combina un rivestimento esterno in tessuto ceramico termoresistente con un nucleo interno a base ceramica per creare un profilo di tenuta flessibile per porte, pannelli, aperture di accesso e altre giunzioni ad alta temperatura.

La caratteristica struttura a bulbo e coda permette di comprimere la guarnizione contro una superficie di accoppiamento, mentre la coda ad essa collegata offre un metodo pratico per l'installazione. A seconda del design dell'apparecchiatura, la coda può essere fissata meccanicamente o integrata in un canale di ritegno. BSTFLEX è in grado di produrre guarnizioni con diametri, lunghezze, profili, strutture interne e configurazioni di fissaggio personalizzati per applicazioni OEM e di ricambio.

Costruzione del prodotto

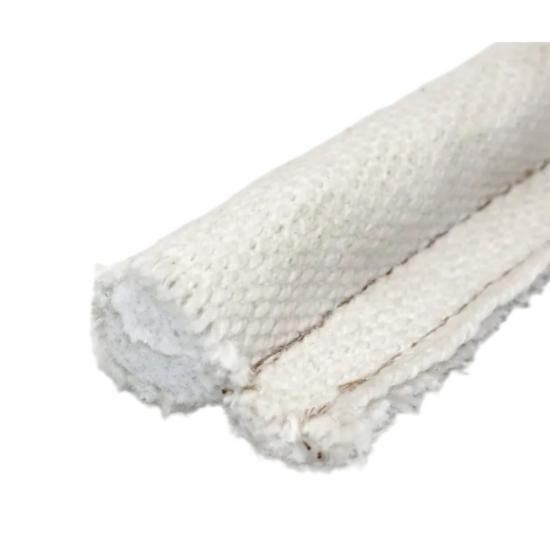

Questa guarnizione in ceramica a forma di girino è progettata come un sistema di tenuta multicomponente, anziché come una semplice striscia di tessuto. Il tessuto ceramico esterno protegge la struttura interna dall'esposizione diretta alla fonte di calore, mentre il nucleo ceramico fornisce il supporto necessario per formare e mantenere il profilo di tenuta.

Come funziona la guarnizione Tadpole con nucleo in ceramica

Una guarnizione a forma di girino utilizza una sezione di tenuta arrotondata collegata a una coda di montaggio piatta o allungata. Quando lo sportello o il pannello dell'apparecchiatura si chiude, la sezione a bulbo viene compressa contro la superficie di accoppiamento. Questa compressione controllata contribuisce a chiudere la giunzione e a ridurre il passaggio di gas caldi, calore, polvere e altri fluidi di processo attraverso l'apertura.

A differenza di una guarnizione piatta che si basa principalmente sul contatto superficiale, il profilo a bulbo può compensare un certo grado di movimento e irregolarità tra due componenti accoppiati. Ciò rende questo design particolarmente utile per porte termiche e pannelli di accesso che vengono aperti e chiusi ripetutamente.

Rivestimento in tessuto ceramico per la sigillatura ad alta temperatura

Il rivestimento in tessuto ceramico è scelto per applicazioni in cui la superficie della guarnizione è esposta a carichi termici considerevoli. Le strutture tessili ceramiche sono adatte ad ambienti esigenti in termini di protezione termica e tenuta e possono mantenere la loro funzionalità a temperature ben al di fuori dell'intervallo pratico dei materiali organici convenzionali per guarnizioni.

La struttura in tessuto offre inoltre una flessibilità importante quando la guarnizione deve seguire un telaio di porta curvo, un perimetro irregolare o una superficie metallica sagomata. La guarnizione finita può essere prodotta in lunghezze continue, sezioni sagomate o assemblaggi personalizzati in base alla geometria dell'apparecchiatura.

Nucleo ceramico per porte di apparecchiature termiche

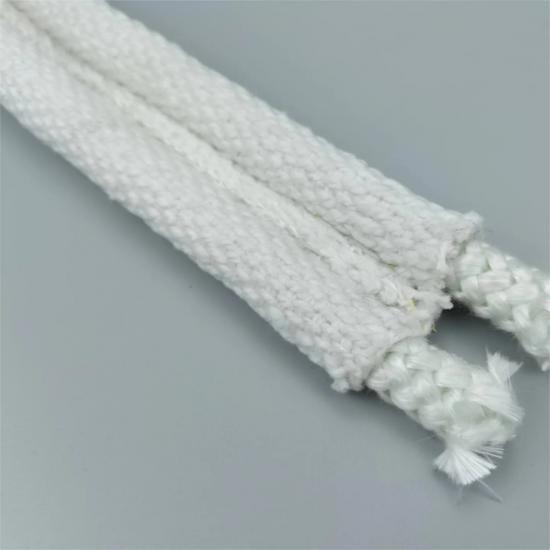

L'anima in ceramica conferisce alla guarnizione a forma di girino il suo caratteristico profilo di tenuta arrotondato. Fornisce il volume necessario per la compressione, mantenendo al contempo una struttura interna leggera e non metallica.

Un nucleo ceramico può risultare vantaggioso in apparecchiature in cui la guarnizione deve resistere ad alte temperature senza introdurre un nucleo metallico nel profilo di tenuta. Densità, diametro, flessibilità e struttura del nucleo possono essere selezionati in base alle caratteristiche di compressione richieste e allo spazio di installazione disponibile.

Vantaggi principali

• Progettato per ambienti di sigillatura ad alta temperatura
• Rivestimento esterno in tessuto ceramico per esposizioni termiche estreme
• L'anima in ceramica fornisce una struttura di tenuta leggera e non metallica
• Il profilo a bulbo favorisce la tenuta a compressione attorno a porte e pannelli
• La struttura flessibile può adattarsi alle superfici curve e irregolari delle apparecchiature.
• Adatto per aperture e chiusure ripetute di porte di apparecchiature termiche
• Possono essere realizzati con diametri, lunghezze e profili personalizzati.
• Disponibile per apparecchiature OEM e per le esigenze di guarnizioni di ricambio
• Adatto per forni industriali, stufe, forni a legna e altri sistemi termici.

Opzioni personalizzate per la guarnizione a girino in tessuto ceramico

Le apparecchiature industriali raramente utilizzano un'unica misura universale di guarnizione. BSTFLEX produce guarnizioni a girino in tessuto ceramico in base alle dimensioni e ai requisiti di installazione dell'applicazione.

Applicazioni delle guarnizioni in ceramica a forma di girino

Le guarnizioni a spirale con nucleo in ceramica sono comunemente utilizzate in apparecchiature industriali in cui una guarnizione perimetrale flessibile deve operare in prossimità di zone ad alta temperatura. Le applicazioni tipiche includono:

• Porte per forni industriali
• Recinti per forni di trattamento termico
• Sportelli per forni industriali
• Sportelli del forno e pannelli di accesso
• Apparecchiature per il trattamento termico
• Sportelli di ispezione ad alta temperatura
• Pannelli di accesso alle apparecchiature di combustione
• Apparecchiature rivestite con materiale refrattario
• Sistemi di essiccazione e polimerizzazione
• Contenitori termici OEM personalizzati

Sigillatura dello sportello del forno e dello sportello del forno

Gli sportelli di forni e essiccatoi presentano un ambiente di tenuta particolarmente impegnativo. La guarnizione può essere esposta a temperature elevate, cicli termici ripetuti, compressione dovuta al meccanismo di chiusura e movimenti causati dall'espansione e dalla contrazione della struttura metallica circostante.

La parte bulbosa di una guarnizione in ceramica a forma di girino è posizionata lungo il perimetro di tenuta, mentre la parte terminale è fissata alla porta o al telaio. Quando la porta si chiude, il bulbo si comprime, entrando in contatto con la superficie opposta. Il profilo flessibile consente di compensare le piccole variazioni di allineamento che possono verificarsi durante il funzionamento termico.

Guarnizione per sportello di forno industriale

Per i forni industriali, la guarnizione può essere configurata lungo il perimetro di una porta incernierata, sollevabile, scorrevole o rimovibile. Il rivestimento in tessuto ceramico fornisce una superficie tessile resistente al calore, mentre l'anima in ceramica mantiene la forma del bulbo di tenuta.

Per i progetti OEM, BSTFLEX è in grado di lavorare a partire da disegni, campioni, fotografie con dimensioni o specifiche di guarnizioni esistenti per sviluppare un profilo corrispondente.

Guarnizione per girino, sigillo per girino e nastro per girino

Diversi settori industriali e fornitori utilizzano nomi differenti per questo tipo di guarnizione flessibile per alte temperature.Guarnizione a girino,foca girino,nastro a girino, Enastro per guarnizioni a forma di girinopuò riferirsi a costruzioni di tenuta simili a bulbo e coda.

La terminologia utilizzata per un prodotto specifico dipende spesso dalla sua applicazione e dal metodo di fissaggio. Per le ricerche di approvvigionamento e ingegneria, BSTFLEX può fornire guarnizioni a girino in tessuto ceramico utilizzando la terminologia impiegata nei disegni, nelle specifiche o nella documentazione di manutenzione del cliente.

Informazioni tecniche

La temperatura di esercizio effettiva deve essere valutata insieme al tempo di esposizione, all'atmosfera, alla compressione, al movimento meccanico, al contatto diretto con la fiamma, al metodo di installazione e ai materiali ceramici specifici utilizzati nella guarnizione finita. BSTFLEX può consigliare la soluzione costruttiva più appropriata dopo aver esaminato le condizioni di applicazione.

Perché scegliere BSTFLEX per le guarnizioni in ceramica a forma di girino?

BSTFLEX sviluppa e produce prodotti tessili flessibili per la protezione termica e le alte temperature, destinati ad applicazioni industriali. La nostra produzione di guarnizioni a forma di girino può essere adattata alle dimensioni specifiche di ogni applicazione, anziché essere limitata a un unico profilo standard.

Per i progetti OEM e di sostituzione, siamo in grado di valutare il diametro del bulbo richiesto, le dimensioni della coda, la struttura in tessuto ceramico, le caratteristiche del nucleo, la lunghezza complessiva, la configurazione degli angoli e il metodo di installazione. Questo approccio aiuta gli ingegneri a selezionare una guarnizione adatta all'apparecchiatura specifica, anziché adattare l'apparecchiatura a una guarnizione generica.

Domande frequenti

Che cos'è una guarnizione a girino con nucleo in ceramica e rivestimento in tessuto ceramico?

Si tratta di una guarnizione a forma di girino per alte temperature, composta da un rivestimento esterno in tessuto ceramico e un nucleo interno in ceramica. Il design a bulbo e coda consente alla sezione arrotondata di fornire una tenuta a compressione, mentre la coda funge da punto di fissaggio.

Dove vengono utilizzate le guarnizioni a girino con nucleo in ceramica?

Sono comunemente utilizzati intorno alle porte di forni ad alta temperatura, porte di forni industriali, pannelli di accesso ai forni, apparecchiature per processi termici, aperture di ispezione e altri involucri termici.

Qual è la differenza tra una guarnizione a girino in ceramica e una guarnizione a girino standard?

La differenza principale risiede nella composizione del materiale. Una guarnizione a forma di girino in ceramica utilizza un tessuto ceramico e un nucleo ceramico selezionati per ambienti ad alta temperatura. Altre guarnizioni a forma di girino possono utilizzare fibra di vetro, silice, nuclei metallici o diversi rivestimenti tessili a seconda dell'applicazione.

È possibile personalizzare la guarnizione in ceramica a forma di girino?

Sì. La personalizzazione può includere il diametro della lampadina, la larghezza della coda, la lunghezza della guarnizione, la struttura del nucleo, le specifiche del tessuto, la geometria del profilo, gli angoli e la configurazione di fissaggio.

È possibile realizzare una foca di ricambio per girino a partire da un campione esistente?

Sì. Un campione di guarnizione esistente, un disegno tecnico, una specifica dimensionale o informazioni applicative appropriate possono essere utilizzati come base per sviluppare una guarnizione a girino in ceramica di ricambio.

Questa guarnizione è adatta per un utilizzo continuo ad alte temperature?

L'idoneità dipende dai materiali ceramici selezionati e dalle effettive condizioni operative. Prima di scegliere la soluzione costruttiva definitiva, è necessario considerare la temperatura continua, i cicli termici, la compressione meccanica, l'atmosfera, l'esposizione diretta alla fiamma e le condizioni di installazione.

Richiedi una guarnizione in ceramica a forma di girino personalizzata

Se hai bisogno di unguarnizione a girino in tessuto ceramicoPer forni, stufe, cabine termiche o altri sistemi ad alta temperatura, inviate a BSTFLEX le dimensioni e le condizioni operative richieste. Possiamo valutare le dimensioni del bulbo, la configurazione della coda, il tessuto ceramico, la struttura del nucleo e il profilo complessivo più adatti alla vostra applicazione.

Per una valutazione tecnica più rapida, si prega di fornire il disegno della guarnizione, le dimensioni del campione esistente, la lunghezza richiesta, il metodo di installazione, la temperatura di esercizio e l'applicazione dell'apparecchiatura, se disponibili.

Contatta BSTFLEX per una soluzione personalizzata di guarnizione a girino con nucleo in ceramica.
