Scelta di una protezione di avvolgimento in fibra di vetro per saldatura per cavi e tubi flessibili installati

In una cella di saldatura operativa, un tubo flessibile o un cavo ha raramente un'estremità libera in attesa di un manicotto tubolare. I suoi connettori sono montati, il percorso è fissato con morsetti e la sezione più vicina alla saldatura è spesso la meno accessibile. Un rivestimento in fibra di vetro con apertura laterale può essere posizionato attorno a tale assieme esistente, a condizione che la sua chiusura si adatti e che la sezione protetta rimanga coperta durante il movimento.

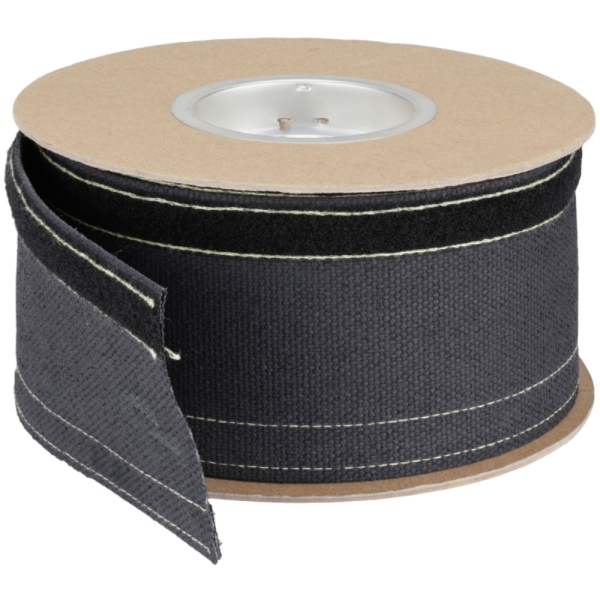

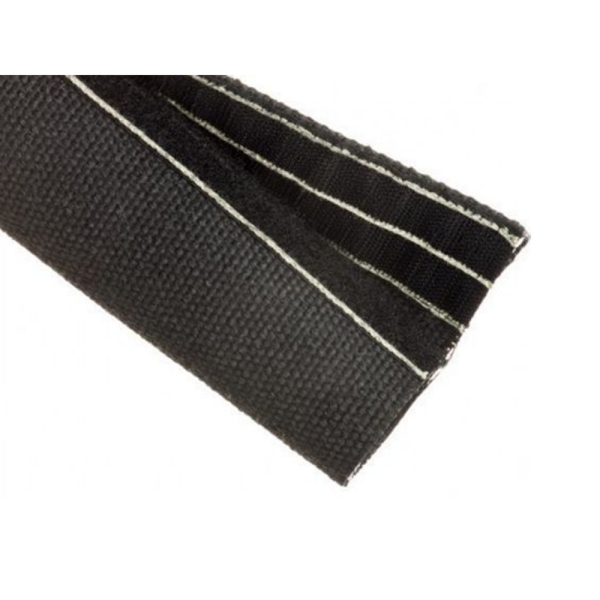

Il rivestimento per saldatura in fibra di vetro con rivestimento nero di BSTFLEX viene descritto con una base tessile in fibra di vetro, un rivestimento ad alta temperatura e una chiusura a strappo. Il prodotto è indicato per proteggere cavi e tubi flessibili da scintille e spruzzi di saldatura, nonché dall'usura da contatto. Le verifiche seguenti sono intese per la scelta del rivestimento sul percorso installato, anziché dare per scontato che un diametro nominale da solo stabilisca la vestibilità.

Mappare l'esposizione prima di scegliere una lunghezza

Scattare una fotografia del tubo flessibile o del cavo nella sua normale posizione di lavoro e un'altra ai limiti della corsa. Contrassegnare il punto di saldatura, la probabile direzione di scintille e spruzzi e qualsiasi punto in cui la linea sfrega contro un supporto. Identificare staffe, giunti e punti di servizio che devono rimanere accessibili. La lunghezza coperta deve seguire l'assieme instradato, comprese le curve e i movimenti, non semplicemente la distanza in linea retta tra due contrassegni.

Per un robot o un'attrezzatura mobile, verificare la posizione del rivestimento attraverso l'intero ciclo. Un pezzo corto può spostarsi rispetto al punto esposto; un pezzo più lungo può ammassarsi contro un morsetto. Specificare dove deve terminare ciascuna estremità e se un'estremità debba essere rimovibile per l'ispezione. Tenere il rivestimento lontano da parti che richiedono ventilazione o accesso di routine secondo il design dell'apparecchiatura.

Misurare la vestibilità da chiuso, non solo il diametro del tubo

Misurare la circonferenza esterna o il massimo ingombro esterno dell'assemblaggio finito in cui andrà posizionata la guaina. Un fascio composto da due cavi per saldatura e un tubo non è necessariamente rotondo, quindi un singolo diametro può essere fuorviante. Prendere nota dei punti di diramazione, delle giunzioni, delle protezioni e di qualsiasi aumento locale delle dimensioni che rimarrà al di sotto della guaina.

La pagina del prodotto elenca le dimensioni nominali delle guaine da 25 a 102 mm. Richiedere la dimensione utile da chiusa o l'intervallo di circonferenza della costruzione proposta, inclusa la sovrapposizione di chiusura. Una dimensione nominale non mostra quanta parte dell'area in velcro rimane agganciata attorno a un fascio irregolare. Verificare che la guaina si chiuda saldamente senza stringere un tubo al di sotto del suo raggio di curvatura consentito o premere su un connettore per cavi.

Pianificare la posizione di chiusura

L'apertura laterale consente di applicare la guaina protettiva senza scollegare il gruppo. Posizionare la chiusura in un punto accessibile per l'installazione e la manutenzione e, ove il percorso lo consenta, lontano dalla traiettoria diretta di scintille e schizzi incandescenti. Controllare l'intera cucitura dopo la chiusura; eventuali fessure in corrispondenza di curve o punti di diramazione lasciano esposta la linea sottostante.

Sulle attrezzature in movimento, verifica se la chiusura sfrega contro una staffa o si impiglia in un bordo vicino. Conferma nuovamente la sua posizione alle estremità della corsa. Una breve prova sulla macchina è più informativa di un campione piatto, poiché la forma chiusa della protezione e la posizione della giuntura cambiano con il percorso.

Associa il test al pericolo

Le spark di saldatura, le proiezioni più pesanti, le scorie calde, il calore radiante costante e l'abrasione rappresentano diverse tipologie di esposizione. Fornite al fornitore una descrizione del processo, la distanza e l'orientamento della linea, oltre alla durata di contatto prevista. La pagina del prodotto include i dati relativi alla temperatura, ma una specifica applicazione deve essere verificata rispetto ai dati di prova attuali per l'esatto materiale e rivestimento forniti. Non utilizzate la temperatura del gas di una saldatura o la temperatura di una breve scintilla come temperatura continua dell'intero gruppo di rivestimento.

Se la linea è un tubo flessibile idraulico, confermare che la protezione non celi danni che devono essere ispezionati secondo la procedura di manutenzione dell'apparecchiatura. Si tratta di una copertura protettiva esterna e non modifica la pressione nominale del tubo flessibile. Se si prevede il contatto con fluidi o ripetuti trascinamenti, identificare il fluido e la superficie di accoppiamento in modo che il campione proposto possa essere testato in condizioni rappresentative.

Usare una protezione per la linea e una coperta per l'area di lavoro

Una guaina con apertura laterale protegge un determinato percorso di tubi flessibili o cavi. Quando è necessario schermare un'area di lavoro più ampia, la superficie di una macchina vicina o un'apertura temporanea, esaminare i prodotti per la protezione dell'area di saldatura e brasatura separatamente. Le due forme affrontano diverse geometrie di copertura e dovrebbero essere specificate indipendentemente.

Cosa inviare per un campione e un preventivo

• Fotografie o un disegno del percorso installato e del suo movimento completo.
• Diametro massimo o circonferenza del tubo flessibile o del fascio di cavi rivestito.
• Lunghezza coperta misurata lungo il percorso, più le posizioni finali desiderate.
• Posizione di chiusura preferita e spazio disponibile per la guaina finita.
• Processo di saldatura, direzione di scintille o spruzzi, esposizione alla temperatura e punti di usura.
• Quantità richiesta, lunghezza del pezzo, criteri di ispezione ed eventuale metodo di prova obbligatorio.

Invia tali dettagli tramite la pagina del prodotto della protezione per saldatura in fibra di vetro. Richiedi un campione della dimensione di chiusura proposta, conferma la struttura del tessuto e del rivestimento e verifica l'innesto della chiusura e la copertura sull'apparecchiatura effettiva prima di approvare l'ordine.
