Guarnizione a girino in fibra di vetro: tipi di anima e applicazioni industriali

Una guarnizione di ricambio può corrispondere alle dimensioni esterne originali e tuttavia modificare il modo in cui si chiude lo sportello di un forno industriale. La differenza potrebbe risiedere all'interno del bulbo piuttosto che nel rivestimento in fibra di vetro visibile.

Una guarnizione a girino in fibra di vetro combina un rivestimento in tessuto di fibra di vetro con un bulbo di tenuta comprimibile e una coda di montaggio piatta. Tuttavia, il bulbo non contiene necessariamente fibra di vetro. Può utilizzare un'anima in fibra di vetro, un'anima in acciaio inossidabile o una struttura cava in acciaio inossidabile, ognuna delle quali offre un diverso punto di partenza per la compressione e il supporto meccanico.

Per i produttori di apparecchiature e i team di manutenzione, la domanda pratica non è semplicemente quale guarnizione resiste al calore. È quale costruzione può mantenere il contatto richiesto attorno all'apertura senza sovraccaricare lo sportello, danneggiare il rivestimento o perdere la sua utile gamma di compressione.

Questa guida confronta tre costruzioni rivestite in fibra di vetro all'interno della gamma di guarnizioni a girino e tenute a girino BSTFLEX e spiega come specificarle per l'uso industriale.

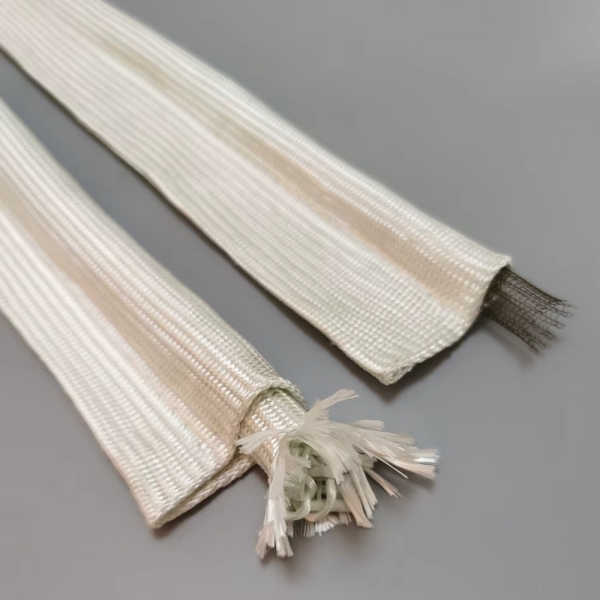

Tre tipi di anima sotto lo stesso rivestimento in fibra di vetro

Il rivestimento identifica il tessuto esposto. La specifica dell'anima descrive ciò che sostiene il bulbo. Mantenere separati questi due dettagli rende più facile confrontare i prodotti ed evitare di ordinare una tenuta basandosi solo sull'aspetto.

Queste descrizioni sono punti di partenza per la selezione, non una classificazione universale di morbidezza o durata operativa. La densità dell'anima, il diametro del filo, la costruzione della rete, le dimensioni del bulbo e la tensione del rivestimento possono modificare il comportamento della guarnizione finita.

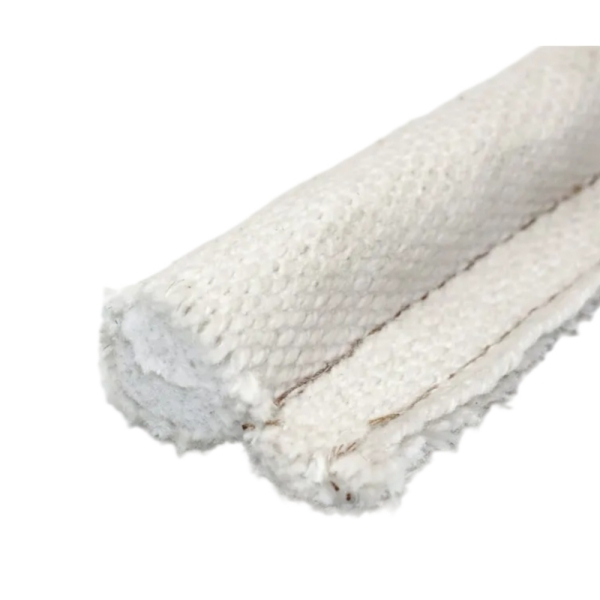

Anima in fibra di vetro: un bulbo di tenuta non metallico

Un'anima in fibra di vetro utilizza materiale in fibra anziché rinforzo metallico per costruire il corpo del bulbo. La compressione avviene attraverso la deformazione e il riarrangiamento della struttura tessile interna.

Questa costruzione merita di essere valutata quando si preferisce un'anima flessibile e non metallica. La sua rigidità dipende comunque da come viene prodotta l'anima: due anime in fibra di vetro con lo stesso diametro esterno non richiedono necessariamente la stessa forza per essere compresse.

La guarnizione a girino con rivestimento in fibra di vetro e anima in fibra di vetro fornisce questa combinazione di rivestimento e anima. Per un progetto di sostituzione, specificare la risposta di compressione richiesta oltre alle dimensioni.

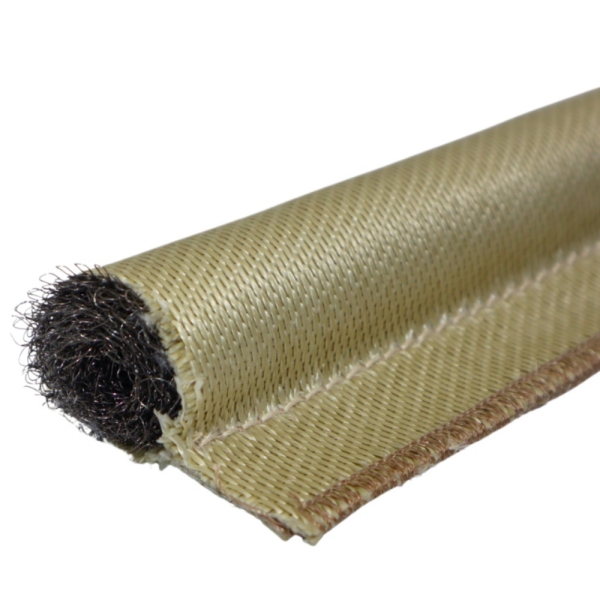

Anima in acciaio inossidabile: supporto metallico interno

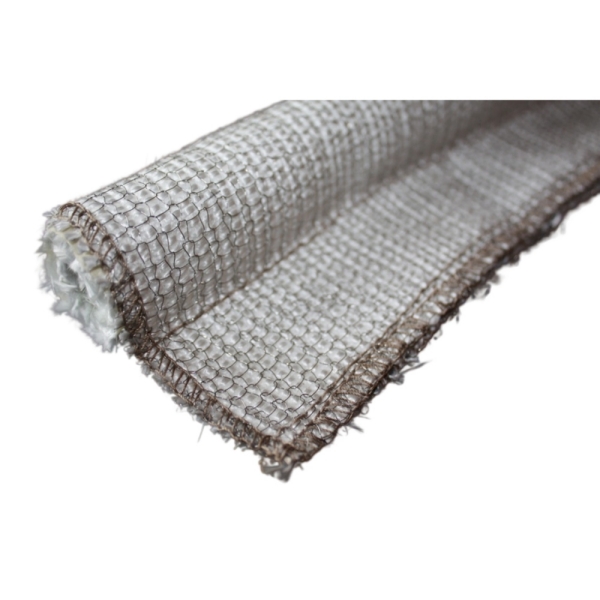

Un'anima in acciaio inossidabile introduce un supporto metallico all'interno del bulbo di tenuta. Nelle costruzioni a rete, la disposizione del filo consente la deformazione pur sostenendo il profilo sotto il tessuto in fibra di vetro.

Una guarnizione a girino con rivestimento in fibra di vetro e anima in acciaio inossidabile è un candidato per apparecchiature in cui il rinforzo interno è un requisito importante. L'anima dovrebbe essere specificata per costruzione, non solo con le parole "acciaio inossidabile".

Non dare per scontato che ogni anima in acciaio inossidabile abbia identico ritorno elastico, forza di chiusura o durata. Richiedere i dettagli sulla lega e sull'anima, quindi valutare il profilo finito all'altezza di compressione prevista.

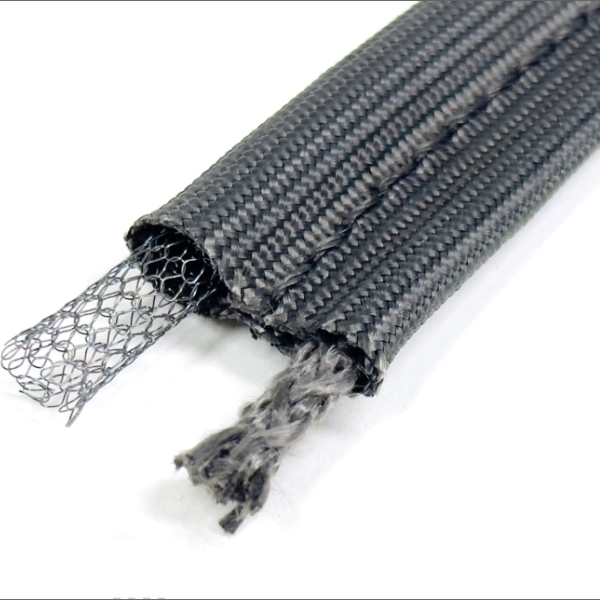

Anima cava in acciaio inossidabile: una struttura a centro aperto

Un nucleo cavo non è semplicemente un bulbo in tessuto vuoto. In questa costruzione, una struttura in acciaio inossidabile circonda un'area centrale aperta sotto il rivestimento in fibra di vetro.

Tale geometria offre spazio affinché il bulbo possa deformarsi verso l'interno. Può essere utile quando una porta ha una forza di chiusura limitata o la guarnizione deve adattarsi alle variazioni lungo il perimetro di tenuta. Le prestazioni effettive dipendono dalla struttura del filo e dal profilo completo della guarnizione.

La Guarnizione a girino con nucleo cavo in acciaio inossidabile e rivestimento in fibra di vetro è la costruzione pertinente da esaminare. Verificare il suo intervallo di compressione operativa invece di presumere che un bulbo cavo possa essere appiattito indefinitamente.

Il materiale del nucleo e la geometria del nucleo sono specifiche diverse

“Acciaio inossidabile” identifica una famiglia di materiali. “Cavo” identifica una caratteristica strutturale. Una guarnizione può quindi avere contemporaneamente un nucleo in acciaio inossidabile e un nucleo cavo.

Analogamente, “nucleo a rete solida” descrive una configurazione a rete piuttosto che un'asta metallica rigida e solida. I disegni di approvvigionamento dovrebbero identificare la costruzione effettiva in modo sufficientemente chiaro affinché il produttore non debba interpretare una descrizione ambigua.

Una specifica utile combina il rivestimento, il materiale del nucleo, la geometria del nucleo e le dimensioni del profilo. Ad esempio: rivestimento in fibra di vetro intrecciata, nucleo a rete cava in acciaio inossidabile, altezza libera del bulbo specificata, larghezza della coda definita e un'altezza installata concordata.

La percentuale di compressione non indica la forza di chiusura

La compressione descrive quanto viene ridotta l'altezza del bulbo. La forza di chiusura descrive il carico richiesto per ottenere tale riduzione. Sono correlati, ma non intercambiabili.

Per un bulbo misurato nella direzione di carico, la compressione nominale può essere espressa come:

Compressione nominale (%) = (altezza libera del bulbo − altezza installata del bulbo) ÷ altezza libera del bulbo × 100

Ad esempio, ridurre un'altezza libera del bulbo di 16 mm a un'altezza installata di 12 mm fornisce una compressione nominale del 25%. Questo è un esempio dimensionale, non un'impostazione di compressione consigliata per ogni guarnizione a girino.

Due guarnizioni compresse della stessa percentuale possono richiedere carichi diversi. Per un design OEM, richiedere informazioni sul carico di compressione ove disponibili, o valutare i campioni in un dispositivo che rappresenti le effettive condizioni di montaggio e contatto.

Anche il recupero è importante. Dopo lo scarico, il bulbo potrebbe non tornare completamente alla sua altezza originale. La quantità accettabile di deformazione residua dovrebbe essere considerata insieme alla frequenza di apertura dell'attrezzatura e alla temperatura di esercizio.

Applicazioni industriali: iniziare con i requisiti dell'attrezzatura

Porte di forni a lotti, di polimerizzazione e di essiccazione

Per una guarnizione della porta di un forno industriale, iniziare con lo spazio chiuso e la forza di chiusura disponibile. Una tenuta che richiede un carico di compressione eccessivo può impedire alla porta di raggiungere la posizione prevista.

Una costruzione con nucleo in fibra di vetro è un'opzione da valutare quando si preferisce un bulbo flessibile non metallico. Laddove il design richieda un supporto metallico, confrontare le alternative in acciaio inossidabile nelle stesse condizioni di installazione.

La selezione dovrebbe tenere conto dell'intero perimetro, inclusi gli angoli e il lato della cerniera, piuttosto che solo un breve campione rettilineo.

Porte di accesso aperte frequentemente

Le porte di ispezione e i pannelli di accesso alla produzione pongono ripetute richieste meccaniche sulla tenuta. Valutare come risponde il bulbo dopo ripetute chiusure, se la coda rimane fissata e se il rivestimento sfrega contro il metallo circostante.

Un nucleo in acciaio inossidabile può fornire un rinforzo interno, ma non protegge un rivestimento in fibra di vetro esposto da ogni fonte di abrasione. Controllare l'allineamento della porta, i bordi di contatto e la direzione del movimento prima di considerare la sostituzione del nucleo come la soluzione completa.

Grandi coperture e spazi di tenuta variabili

Su una grande copertura, lo spazio chiuso può differire da una posizione all'altra. Vale la pena valutare un profilo a nucleo cavo laddove la guarnizione necessiti di un utile intervallo di deformazione senza un carico di chiusura eccessivo.

Misurare sia lo spazio più piccolo che quello più grande. Il bulbo deve mantenere il contatto nella posizione più ampia senza essere sovracompresso nel punto più stretto. Un diametro maggiore da solo non risolve tale conflitto.

Pannelli di accesso a forni, condotti e serrande

Per i pannelli di accesso ai forni e le apparecchiature per condotti riscaldati, stabilire la temperatura nella posizione della guarnizione. La temperatura della camera di processo non è necessariamente la stessa della temperatura subita dal rivestimento, dalle cuciture o dal nucleo.

Le applicazioni per condotti e serrande richiedono anche un requisito di perdita definito e un differenziale di pressione. Non si deve presumere che una guarnizione a girino in tessuto di fibra di vetro fornisca una tenuta a tenuta di gas o a pressione semplicemente perché è adatta per la sigillatura termica perimetrale.

Laddove il contenimento sia critico per la sicurezza, l'intero giunto richiede una qualifica specifica per l'applicazione.

La selezione della temperatura si applica all'intera guarnizione

Una guarnizione in fibra di vetro per alte temperature è un assemblaggio, non solo un pezzo di tessuto di vetro. Le sue condizioni di servizio utilizzabili dipendono dal grado del rivestimento, dalla finitura del tessuto, dal nucleo, dalle cuciture e da qualsiasi materiale di rivestimento o fissaggio.

Cambiare il nucleo da fibra di vetro ad acciaio inossidabile non aumenta automaticamente la capacità di temperatura del rivestimento esterno. Allo stesso modo, un nucleo resistente al calore non può compensare un rivestimento o una costruzione di cucitura non idonei.

Specificare separatamente la temperatura continua, la temperatura di picco e la durata del picco. Identificare inoltre se la guarnizione è esposta a flusso d'aria caldo, contatto con metallo riscaldato, calore radiante o esposizione diretta alla fiamma.

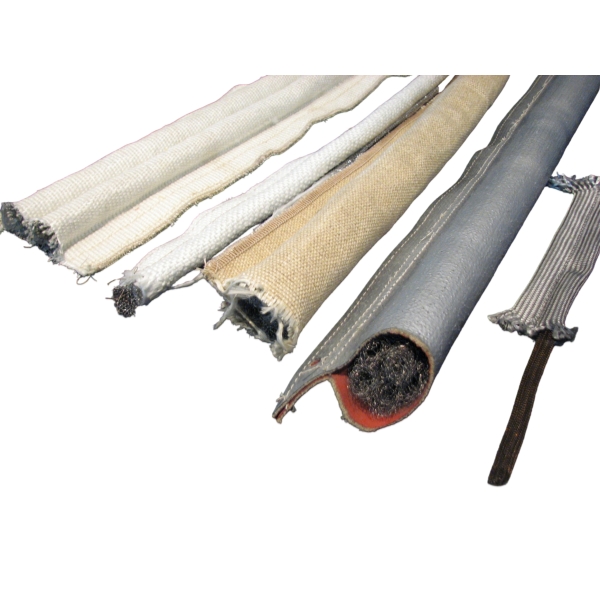

Laddove la fibra di vetro non sia adatta, esaminare combinazioni alternative di rivestimento e nucleo nella collezione di guarnizioni a girino per alte temperature. Selezionare la costruzione sostitutiva come un sistema completo piuttosto che cambiare un componente isolatamente.

Il nastro per guarnizioni a girino in fibra di vetro, il nastro piatto e la corda non sono identici

Il termine nastro guarnizione a girino in fibra di vetro si riferisce a un profilo di tenuta a bulbo e coda. Non deve essere confuso con una striscia piatta in fibra di vetro o con una corda in fibra di vetro separata.

Il nastro piatto fornisce una sezione relativamente uniforme lungo la sua larghezza. La corda fornisce un corpo di tenuta senza una coda di montaggio integrata. Un profilo a girino separa la funzione di contatto del bulbo dalla funzione di ritenzione della coda.

Questi prodotti possono utilizzare materiali correlati, ma i loro sistemi di montaggio e la compressione disponibile differiscono. Sostituire una forma con un'altra richiede di verificare la geometria del giunto, non solo di far corrispondere la larghezza nominale.

Misurare il giunto prima di copiare una guarnizione usurata

Una vecchia guarnizione è una prova utile, ma potrebbe non rappresentare più il profilo originale. La compressione permanente, il tessuto allungato e gli angoli danneggiati possono rendere fuorviante un campione usato.

Fornire il campione insieme alle misurazioni dell'attrezzatura. Uno schizzo della sezione trasversale dovrebbe distinguere le dimensioni del bulbo libero, la larghezza della coda e la larghezza complessiva.

Quando si indica la larghezza della coda, contrassegnare i punti finali della misurazione sul disegno. Ciò evita confusione tra la coda di montaggio esposta e la larghezza complessiva del profilo.

Qualificare il profilo prima di un ordine di produzione

Per un nuovo design OEM o una modifica della costruzione dell'anima, utilizzare un processo di approvazione del campione prima di impegnarsi in quantità di produzione. I seguenti controlli forniscono un punto di partenza pratico; i limiti di accettazione dovrebbero derivare dai requisiti dell'attrezzatura.

Adattamento e chiusura: Montare il campione con il metodo di ritenzione previsto. Confermare che il bulbo incontri la superficie di accoppiamento, che la porta si chiuda correttamente e che la coda non interferisca con il giunto.

Compressione e recupero: Valutare il profilo all'altezza di installazione prevista. Controllare lo sforzo di chiusura, la deformazione residua e il comportamento dopo cicli di apertura rappresentativi.

Esposizione termica: Valutare la costruzione completa in condizioni di servizio rappresentative. Ispezionare la copertura, le cuciture, l'anima e la ritenzione dopo l'esposizione.

Prestazioni del giunto: Controllare il requisito di perdita o prestazione termica concordato utilizzando un test dell'attrezzatura idoneo. Il solo contatto visivo non dimostra ogni requisito di tenuta.

Domande frequenti

Una guarnizione a girino in fibra di vetro ha sempre un'anima in fibra di vetro?

No. La fibra di vetro può descrivere la copertura esterna mentre il bulbo contiene fibra di vetro, acciaio inossidabile o un'altra anima specificata. Specificare sia la copertura che l'anima al momento dell'ordine.

Una guarnizione con anima cava è sempre più morbida di una guarnizione con anima in fibra di vetro?

Non si applica alcun confronto universale. La geometria cava fornisce spazio per la deformazione, ma la costruzione del filo, la densità della fibra, le dimensioni del bulbo e la tensione della copertura influenzano il carico di compressione effettivo. Confrontare campioni finiti o dati di test pertinenti.

Un'anima in acciaio inossidabile rende la superficie esterna più resistente all'abrasione?

L'anima fornisce supporto interno. La copertura in fibra di vetro rimane la superficie di contatto esposta a meno che non venga specificato uno strato protettivo aggiuntivo. Lo sfregamento superficiale dovrebbe essere affrontato attraverso la selezione della copertura e la geometria dell'attrezzatura.

Lo stesso profilo può essere utilizzato per porte di forni e porte di fornaci?

Possibilmente, ma il nome dell'attrezzatura non è sufficiente a stabilire l'idoneità. Confronta la temperatura effettiva della guarnizione, lo spazio, la forza di chiusura, il movimento, l'atmosfera e i requisiti di tenuta.

Cosa è necessario per un preventivo di una guarnizione a girino in fibra di vetro personalizzata?

Fornire un disegno della sezione trasversale o un campione, le dimensioni del bulbo libero, le dimensioni della coda, la lunghezza richiesta, la quantità, lo spazio chiuso e le condizioni operative. Includere la specifica del nucleo esistente ogni volta che è nota.

Specificare una guarnizione a girino in fibra di vetro con BSTFLEX

BSTFLEX produce guarnizioni a girino rivestite in fibra di vetro con diverse costruzioni interne per progetti OEM e di sostituzione. Le dimensioni del bulbo, le code di montaggio e le lunghezze finite possono essere sviluppate attorno a disegni, campioni e requisiti dell'attrezzatura.

Inizia con la costruzione con nucleo in fibra di vetro per un bulbo non metallico, esamina la costruzione con nucleo in acciaio inossidabile per il supporto metallico interno, o valuta la costruzione con nucleo cavo in acciaio inossidabile dove la sua geometria a centro aperto si adatta alla compressione richiesta.

Invia a BSTFLEX il disegno della tua guarnizione e i dettagli dell'applicazione per un preventivo. Includi la quantità richiesta, la temperatura di esercizio, lo spazio chiuso e la disposizione di montaggio in modo che la proposta possa affrontare l'intero assemblaggio di tenuta.
