I tubi flessibili idraulici installati vicino a motori, componenti di scarico, forni, attrezzature di fusione o altri macchinari caldi affrontano un tipo di rischio diverso rispetto ai tubi esposti solo all'abrasione meccanica. L'elevato calore radiante può accelerare l'invecchiamento della gomma, la fiamma diretta può danneggiare il rivestimento del tubo e gli schizzi di metallo fuso possono creare improvvisi danni termici localizzati.
Per questi ambienti, una guaina antincendio per tubi idraulici fornisce un'ulteriore barriera termica attorno al tubo. La costruzione più comune combina una guaina isolante in fibra di vetro con un rivestimento esterno in gomma siliconica, creando uno strato protettivo flessibile per sistemi idraulici esigenti.
Questa guida spiega come selezionare la corretta guaina antincendio per tubi idraulici, come determinare la dimensione appropriata della guaina e quali condizioni operative dovrebbero essere considerate prima di specificare una guaina resistente al fuoco.
Per le specifiche del prodotto, le informazioni sui test e le opzioni OEM, consultare la BSTFLEX Hydraulic Hose Protection Fire Sleeve. Per altre costruzioni e opzioni di guaine antincendio, visitare la gamma BSTFLEX Fire Sleeves.
Un tubo idraulico può essere progettato per un ambiente con pressione e fluidi esigenti pur rimanendo vulnerabile al calore esterno. Le effettive condizioni di servizio dipendono fortemente dal percorso del tubo.
Una linea posizionata lontano da una fonte di calore può funzionare normalmente per anni. Lo stesso tubo, se fatto passare vicino a un collettore di scarico, alla parete di un forno, a una linea di processo calda o a un'area con metallo fuso, può subire un riscaldamento radiante continuo che aumenta la temperatura del rivestimento del tubo e del sistema di rinforzo.
I rischi esterni comuni includono:
Una guaina antincendio per tubi idraulici viene quindi utilizzata come strato di protezione esterno. Non sostituisce la corretta selezione del tubo, il percorso o la progettazione del sistema. Piuttosto, aggiunge protezione termica e meccanica laddove l'esposizione ambientale non può essere eliminata completamente.

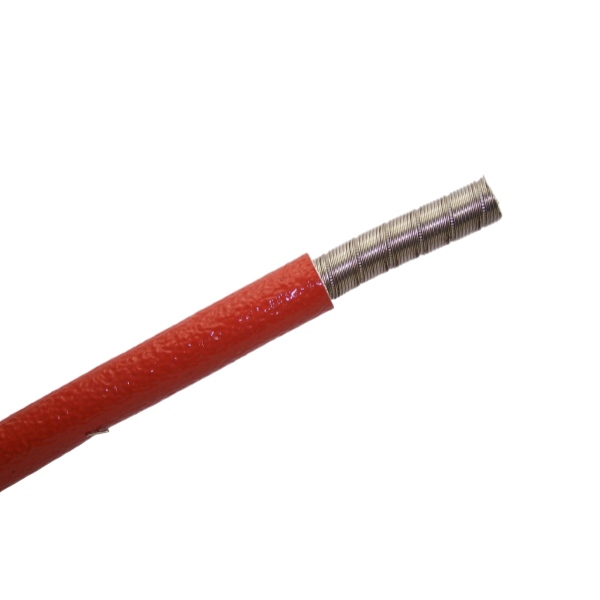

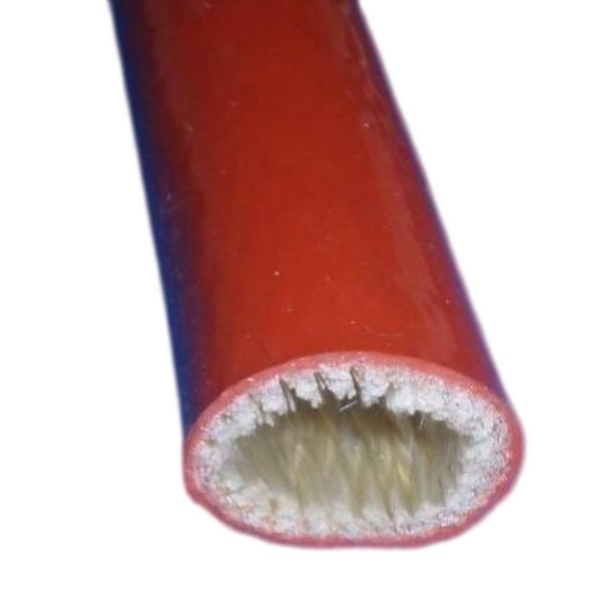

Una tipica guaina antincendio è costituita da un substrato tessile in fibra di vetro ad alta temperatura rivestito con gomma siliconica. Ogni strato svolge una funzione diversa.
La struttura in fibra di vetro crea il corpo isolante primario della guaina. Il suo spessore e la costruzione tessile aiutano a ridurre il trasferimento di calore tra l'ambiente esterno e il tubo idraulico sottostante.
Il rivestimento in silicone fornisce un esterno flessibile che aiuta la guaina a resistere a condizioni industriali difficili. A seconda della specifica costruzione e qualifica della guaina antincendio, può contribuire alla resistenza all'esposizione alla fiamma, alla contaminazione da olio, all'abrasione e agli schizzi di metallo fuso.
Questa combinazione spiega perché la guaina antincendio in fibra di vetro rivestita in silicone è ampiamente utilizzata attorno a tubi idraulici, linee del carburante, linee dell'olio, cavi e altri componenti situati in zone ad alta temperatura.
Non tutte le guaine per tubi idraulici sono destinate allo stesso rischio.
| Requisito di protezione | Approccio tipico della guaina |
|---|---|
| Sfregamento e abrasione generali | Guaina tessile per tubi resistente all'abrasione |
| Contatto meccanico tagliente o grave | Protezione meccanica per impieghi gravosi |
| Calore radiante | Guaina termica o antincendio |
| Esposizione alla fiamma | Guaina ignifuga qualificata |
| Spruzzi di metallo fuso | Guaina antincendio ad alta temperatura rivestita in silicone progettata per l'ambiente |
| Calore e abrasione | Guaina antincendio selezionata con adeguata struttura della parete e durata meccanica |
Il punto importante è che la protezione termica per tubi idraulici deve essere selezionata in base al rischio di guasto predominante. Una guaina antiabrasione leggera non dovrebbe essere trattata automaticamente come una guaina antincendio, e una guaina antincendio non dovrebbe essere selezionata solo in base all'aspetto o al colore.
Per gli acquirenti industriali e gli ingegneri, la selezione della guaina dovrebbe iniziare dall'applicazione piuttosto che dal diametro del catalogo.
Determinare da dove ha origine il carico termico.
Gli esempi includono:
Il calore radiante, il contatto diretto con la superficie, l'esposizione alla fiamma e gli spruzzi di metallo fuso sono pericoli diversi. Non dovrebbero essere trattati come la stessa specifica.
Normalmente ci sono almeno due temperature da considerare:
Non selezionare una guaina utilizzando solo la temperatura più alta stampata su un catalogo. La durata, la fonte di calore, la distanza dalla fonte, il flusso d'aria, la costruzione del tubo e la geometria di installazione influenzano le prestazioni effettive.
Le attrezzature minerarie, le acciaierie, le fonderie e altri sistemi industriali pesanti possono richiedere più di una semplice schermatura dal calore radiante.
Laddove la resistenza alla fiamma o la protezione dagli spruzzi di metallo fuso siano importanti, richiedere i relativi rapporti di prova e confermare che la guaina ignifuga per tubi idraulici selezionata sia stata valutata per la condizione di servizio richiesta.
BSTFLEX offre prodotti di guaine antincendio per tubi idraulici supportati da diversi test di terze parti e documentazione di conformità. I rapporti specifici dovrebbero essere abbinati al progetto del cliente piuttosto che presumere che ogni costruzione di guaina abbia la stessa certificazione.
Le guaine antincendio installate su sistemi idraulici operano frequentemente in ambienti in cui possono essere presenti nebbie d'olio, fluido idraulico o carburante.
La guaina dovrebbe quindi essere valutata come un sistema di protezione completo piuttosto che solo come un tessuto ad alta temperatura. Per le applicazioni industriali, la resistenza ai fluidi previsti può essere una parte importante delle prestazioni a lungo termine.
Il calore spesso non è l'unico problema.
I tubi flessibili idraulici su escavatori, pale caricatrici, attrezzature minerarie, macchine agricole e attrezzature industriali si muovono continuamente durante il funzionamento. Una guaina può sfregare contro:
Se sia il calore che l'abrasione sono gravi, specificarlo quando si richiede un preventivo. La costruzione della guaina, lo spessore e la disposizione dell'installazione potrebbero dover essere regolati di conseguenza.
Il corretto dimensionamento è una delle parti più importanti della selezione della guaina antincendio.
La guaina viene selezionata in base al diametro esterno della sezione del gruppo tubo che deve essere protetta, non semplicemente in base al diametro nominale del tubo flessibile idraulico.
Misurare il diametro esterno (OD) del tubo finito, inclusa qualsiasi costruzione di copertura che rimane all'interno della guaina antincendio.
Non dare per scontato che due tubi con lo stesso diametro interno (ID) nominale abbiano diametri esterni identici. La costruzione della parete del tubo varia tra i produttori e le classi di pressione.
Una guaina antincendio tubolare deve essere in grado di scorrere sopra il componente durante l'assemblaggio.

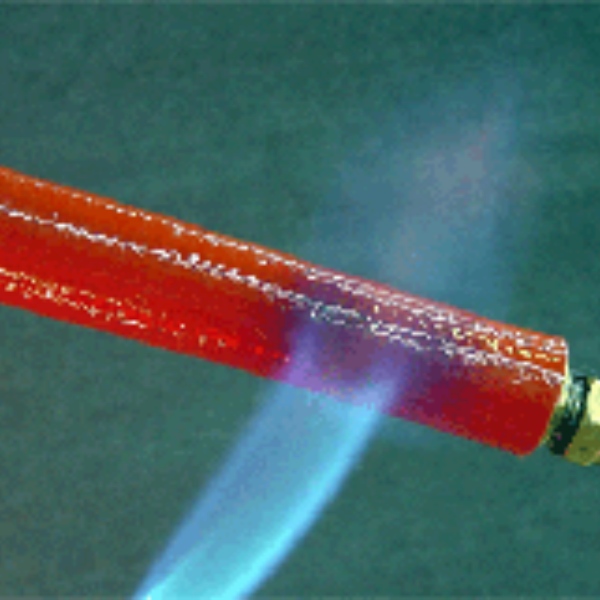

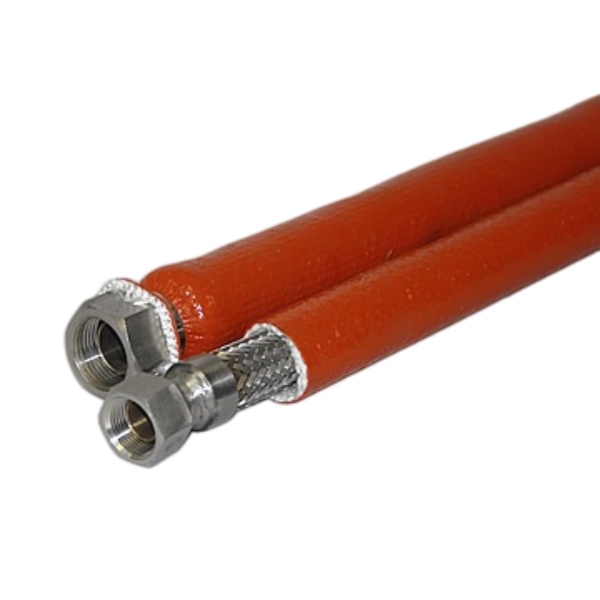

Se il tubo ha già installati raccordi terminali di grandi dimensioni, il diametro esterno del raccordo può essere considerevolmente più grande del diametro esterno del tubo. Ciò può influire sull'installazione.
Esistono due approcci comuni:
BSTFLEX produce anche costruzioni di guaine antincendio rimovibili per applicazioni di retrofit in cui la guaina tubolare convenzionale è difficile da installare.
La guaina dovrebbe adattarsi sopra il tubo senza una compressione eccessiva. Allo stesso tempo, sovradimensionare inutilmente la guaina può creare materiale allentato, interferire con l'instradamento e rendere più difficile il fissaggio dell'assemblaggio finito.
Lo spazio libero corretto dipende da:
Per i progetti OEM, fornire il diametro esterno effettivo del tubo e le dimensioni del raccordo è più affidabile che specificare solo un numero dash del tubo.
| Informazioni sul progetto | Esempio di cosa fornire |
|---|---|
| DE del tubo flessibile idraulico | Diametro esterno misurato effettivo |
| Lunghezza del tubo flessibile che richiede protezione | Sezione protetta o lunghezza di taglio finita |
| DE del raccordo | Necessario se la guaina deve passare sopra i raccordi installati |
| Temperatura continua | Ambiente operativo normale |
| Fonte di calore | Scarico, forno, metallo fuso, motore, linea di processo, ecc. |
| Tipo di esposizione | Calore radiante, fiamma, spruzzi o vicinanza a superfici calde |
| Condizione di installazione | Nuovo assemblaggio di tubi flessibili o retrofit |
| Quantità | Prototipo, produzione in serie o domanda annuale OEM |
Fornire queste informazioni consente al produttore di guaine antincendio di consigliare una costruzione e un diametro più appropriati invece di affidarsi a un'ipotesi di dimensioni generiche.
Le linee idrauliche possono operare attorno a motori, componenti caldi e ambienti meccanici impegnativi. La protezione ignifuga del tubo flessibile può essere specificata laddove sono presenti rischi di calore e fiamma.
Escavatori, caricatori, gru e altre attrezzature mobili combinano alte pressioni idrauliche con vibrazioni, movimento, calore del motore e spazio di instradamento limitato.
Queste applicazioni possono comportare calore radiante, fiamme e spruzzi di metallo fuso. La selezione della guaina dovrebbe considerare sia l'esposizione termica che i relativi requisiti di prova.
Le linee idrauliche instradate vicino a forni, stufe, apparecchiature di processo calde e tubazioni riscaldate possono richiedere una protezione termica localizzata anche quando il resto del sistema idraulico opera a una temperatura ambiente moderata.
Le linee idrauliche, dell'olio e dei fluidi instradate vicino ai componenti di scarico possono beneficiare di un'ulteriore separazione termica laddove il reindirizzamento o gli scudi termici fisici da soli non forniscono una protezione sufficiente.
I sistemi idraulici mobili operano frequentemente vicino ai motori e sotto continuo movimento meccanico, rendendo il corretto instradamento dei tubi flessibili e la protezione esterna importanti per l'affidabilità del servizio.

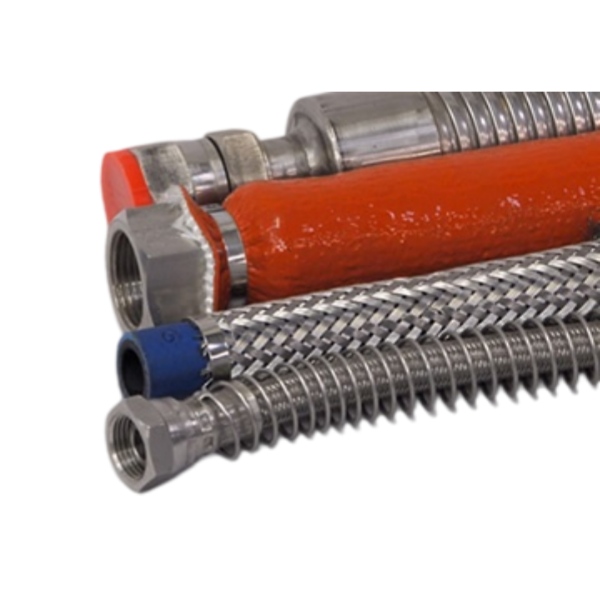

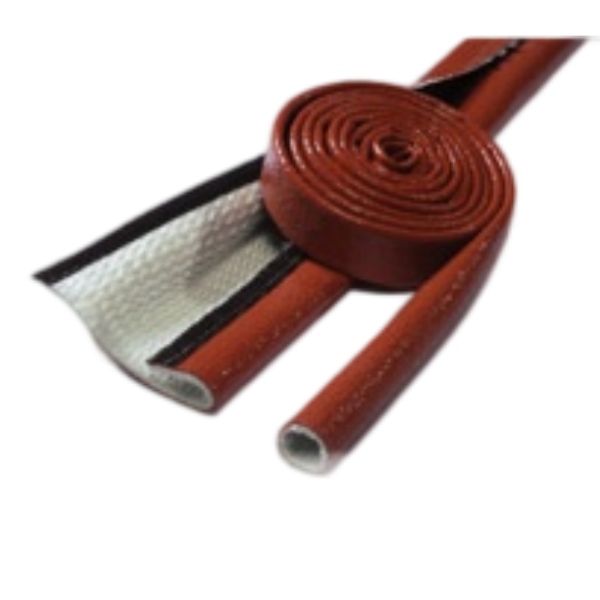

Una guaina antincendio tubolare convenzionale funziona bene durante la produzione di nuovi tubi flessibili perché può essere installata prima che l'assemblaggio sia completato.
Una costruzione avvolgibile o rimovibile diventa utile quando:
In questi casi, le guaine antincendio con chiusura a strappo o altre costruzioni apribili possono semplificare l'installazione di retrofit.
La guaina protettiva dovrebbe essere parte della progettazione complessiva del sistema idraulico, non un suo sostituto.
Ove possibile, ridurre innanzitutto il pericolo tramite:
La guaina antincendio per tubi flessibili idraulici diventa quindi un ulteriore strato di protezione contro l'esposizione esterna inevitabile.
Per un nuovo progetto OEM o di protezione personalizzata per tubi flessibili idraulici, inviare quanto più possibile delle seguenti informazioni:
Queste informazioni sono particolarmente utili per gli assemblatori di tubi flessibili OEM, i produttori di macchinari pesanti e i progetti di manutenzione industriale in cui la guaina deve essere adattata a un'installazione specifica.
BSTFLEX produce guaine antincendio in fibra di vetro rivestite in silicone per la protezione di tubi flessibili idraulici, cavi, tubi rigidi e linee di fluido. Sono disponibili costruzioni standard e personalizzate per applicazioni industriali e OEM.
La guaina antincendio per la protezione di tubi flessibili idraulici è progettata per sistemi idraulici esposti ad alte temperature, fiamme, spruzzi di metallo fuso, abrasione e condizioni operative industriali gravose.
Per progetti che richiedono altre costruzioni di guaine, metodi di installazione o soluzioni specifiche per l'applicazione, consultare la gamma completa di prodotti di guaine antincendio.
La guaina corretta dipende dalla fonte di calore, dalla temperatura operativa continua, dall'esposizione a fiamme o spruzzi, dal movimento del tubo, dall'esposizione ai fluidi, dal metodo di installazione e dalla certificazione richiesta. Una guaina antincendio in fibra di vetro rivestita in silicone viene comunemente utilizzata quando sono richieste protezione termica e antincendio.
Iniziare con il diametro esterno effettivo del tubo flessibile idraulico piuttosto che solo con il diametro interno nominale o la dimensione dash. Considerare anche il diametro esterno del raccordo, la geometria di curvatura e se la guaina verrà installata prima o dopo il completamento dell'assemblaggio del tubo flessibile.
Sì, ma il metodo di installazione è importante. Un manicotto tubolare deve normalmente essere fatto scorrere sopra il tubo flessibile. Laddove i raccordi impediscano ciò o non sia auspicabile scollegare il tubo, un manicotto antincendio avvolgente o rimovibile può essere più pratico.
Il manicotto antincendio può fornire una protezione meccanica aggiuntiva, ma la struttura richiesta deve essere selezionata in base all'effettiva gravità dell'abrasione. Le applicazioni caratterizzate da una grave usura meccanica potrebbero richiedere un sistema di protezione del tubo diverso o aggiuntivo.
Il manicotto antincendio non dovrebbe essere specificato semplicemente come una copertura impermeabile. La sua funzione principale è la protezione termica, antifiamma e ambientale. Se la tenuta all'acqua è un requisito del progetto, il metodo di installazione completo e il trattamento delle estremità dovrebbero essere esaminati separatamente.
Sì. BSTFLEX supporta diversi diametri, lunghezze, strutture, colori e requisiti OEM. I clienti possono fornire disegni, dimensioni dei tubi, condizioni operative o campioni per la valutazione.
Se stai selezionando protezione termica per tubi idraulici per attrezzature minerarie, macchine edili, lavorazione dell'acciaio, sistemi automobilistici o apparecchiature idrauliche industriali, invia a BSTFLEX il diametro esterno del tubo, la temperatura operativa, la fonte di calore, la lunghezza richiesta e le condizioni di installazione.
Il nostro team può valutare l'applicazione e consigliare un manicotto per tubi idraulici resistente al fuoco adatto, di dimensioni standard o con struttura personalizzata.
Richiedi una scheda tecnica, un rapporto di prova, un campione o un preventivo OEM a BSTFLEX.
