Come misurare una guarnizione a girino per la sostituzione

Per misurare una guarnizione a girino per la sostituzione, registrare l'altezza e la larghezza del bulbo, le dimensioni della coda di montaggio, la larghezza complessiva del profilo, la struttura dell'anima e la lunghezza richiesta. Quindi misurare lo spazio chiuso dell'attrezzatura nella posizione di contatto del bulbo.Un campione usurato aiuta a identificare la vecchia struttura, ma le sue dimensioni compresse non dovrebbero diventare automaticamente la specifica per la nuova guarnizione.

Per la porta di un forno industriale, un pannello di accesso a una fornace o un involucro riscaldato, la sostituzione deve adattarsi al sistema di montaggio e fornire il contatto richiesto quando l'attrezzatura si chiude. Abbinare il tessuto visibile o ordinare il diametro del bulbo più vicino è solo una parte del lavoro.

Il seguente flusso di lavoro di misurazione unisce il campione, la geometria dell'attrezzatura e i requisiti operativi in un'unica specifica di sostituzione.

Iniziare con la guarnizione installata

Prima di rimuovere qualsiasi cosa, far mettere in sicurezza l'attrezzatura al personale di manutenzione autorizzato secondo le istruzioni dell'OEM e le procedure del sito. Controllare l'energia pericolosa, lasciare raffreddare i componenti caldi, gestire la pressione intrappolata e fissare porte o coperture mobili. Non infilare le mani in un meccanismo di chiusura alimentato o non supportato per ottenere una misurazione.

Fotografare la guarnizione in posizione. Mostrare verso quale direzione è rivolto il bulbo, dove è trattenuta la coda e come la guarnizione passa attorno agli angoli. Contrassegnare una posizione di riferimento, come l'angolo superiore lato cerniera, in modo che le misurazioni e i campioni possano essere ricondotti allo stesso punto.

Registrare anche il modello dell'attrezzatura, il numero di parte della guarnizione e la revisione del disegno, se disponibili. Annotare dove la guarnizione esistente è appiattita, sfilacciata, spostata o sfrega contro il metallo. Mantenere queste osservazioni separate dalle dimensioni previste: una sezione danneggiata registra una condizione di guasto, non necessariamente il design originale.

Inserire le dimensioni critiche su una sezione trasversale

Uno schizzo della sezione trasversale è più utile di una voce non etichettata come "guarnizione a girino da 1 pollice". Contrassegnare la direzione di chiusura e i punti finali di misurazione effettivi. Utilizzare un sistema di unità di misura primario e indicare eventuali tolleranze dimensionali concordate.

Utilizzare un diametro del bulbo solo dove è stabilita una sezione rotonda. Un bulbo usato appiattito dovrebbe essere registrato in base alla sua altezza e larghezza osservate, non convertito in un diametro originale presunto.

Misurare il bulbo senza schiacciarlo

Posizionare un campione autorizzato nella sua condizione rilassata senza allungarlo o arrotolarlo in una forma rotonda. Per una misurazione iniziale sul campo, portare le facce del calibro a leggero contatto con il rivestimento esterno invece di premere finché il bulbo non si deforma. Laddove la specifica di acquisto richieda una pressione di misurazione controllata, seguire invece quel metodo.

Effettuare le letture in diverse posizioni identificate utilizzando lo stesso metodo. Includere una sezione relativamente non danneggiata dove disponibile. Registrare l'intervallo piuttosto che presentare una lettura insolitamente alta o bassa come dimensione nominale.

L'altezza rilassata di una guarnizione usata non è necessariamente la sua altezza libera originale.Etichettare le misurazioni del campione come “condizioni di utilizzo”. Un ricambio inutilizzato o un disegno originale approvato rappresentano un riferimento migliore per le dimensioni originali; in mancanza di entrambi, lasciare la dimensione nominale non confermata finché il giunto e il ricambio proposto non saranno stati esaminati.

Mantenere la larghezza della coda separata dalla larghezza complessiva

La coda di montaggio può estendersi sotto una barra di fissaggio, girare attorno a un bordo o includere una sezione ripiegata. Registrare tali dettagli prima di considerare la striscia visibile come la coda completa.

Sul disegno, mostrare il limite del bulbo, la linea di cucitura, il bordo di fissaggio e il bordo libero della coda. Ciò elimina l'ambiguità quando cataloghi diversi utilizzano lettere dimensionali o punti di riferimento differenti. Per un profilo a doppia coda, misurare le due estensioni indipendentemente invece di presumere che siano uguali.

Verificare che la coda di ricambio possa essere fissata senza allontanare il bulbo dalla linea di contatto prevista. La corrispondenza della larghezza complessiva non garantisce che il bulbo si posizioni correttamente.

Misurare lo spazio chiuso dove il bulbo sigilla effettivamente

Lo spazio utile si trova nel punto di contatto del bulbo, non necessariamente sul bordo esterno visibile della porta. Chiedere al personale di manutenzione qualificato di stabilire questa dimensione utilizzando un calibro accessibile appropriato, un metodo di misurazione approvato o un disegno dell'attrezzatura verificato.

Mappare lo spazio attorno al perimetro, inclusi il lato cerniera, il lato chiusura, la parte superiore, inferiore e gli angoli. Registrare i valori minimi e massimi con le relative posizioni. Una media può nascondere una sezione stretta che comprime eccessivamente la guarnizione e una sezione ampia dove il contatto è insufficiente.

Preservare la posizione di chiusura prevista. La rimozione di una vecchia guarnizione può consentire ad alcune porte o chiusure di muoversi più di quanto facciano durante il servizio. Uno spazio misurato dopo tale movimento extra potrebbe non rappresentare l'altezza di installazione richiesta.

Indicare se ogni misurazione è a freddo o presa da una valutazione approvata delle condizioni operative. Le dimensioni a freddo da sole non descrivono ogni effetto del movimento termico. Laddove lo spazio chiuso non possa essere misurato in modo sicuro o affidabile, registrarlo come sconosciuto e fornire il disegno del giunto invece di stimarlo a occhio.

Utilizzare i calcoli di compressione come verifica

Quando l'altezza libera del bulbo proposta e l'altezza installata sono note nella stessa direzione di carico, la compressione nominale può essere calcolata come:

Compressione nominale (%) = (altezza libera del bulbo - altezza installata del bulbo) / altezza libera del bulbo x 100

Come esempio dimensionale, considerare un'altezza libera del bulbo proposta di 20 mm e altezze installate che vanno da 14 mm a 17 mm. La compressione calcolata varia dal 30% nel punto più stretto al 15% nel punto più ampio.

Questi valori illustrano la variazione dello spazio; non sono un intervallo operativo raccomandato. La compressione e la forza di chiusura accettabili devono essere stabilite per la copertura, l'anima e il giunto selezionati. Non calcolare il rapporto di compressione originale dall'altezza permanentemente appiattita di un vecchio campione.

Identificare l'anima prima di selezionare un ricambio

La corrispondenza delle dimensioni esterne non stabilisce un comportamento di compressione equivalente. Registrare separatamente la copertura e l'anima, utilizzando le specifiche originali o informazioni verificate sul materiale ove possibile. Una fotografia può suggerire la costruzione, ma non può stabilire un grado di lega, una composizione di fibre o una classificazione di temperatura.

Per i ricambi rivestiti in fibra di vetro, queste costruzioni BSTFLEX forniscono punti di partenza distinti:

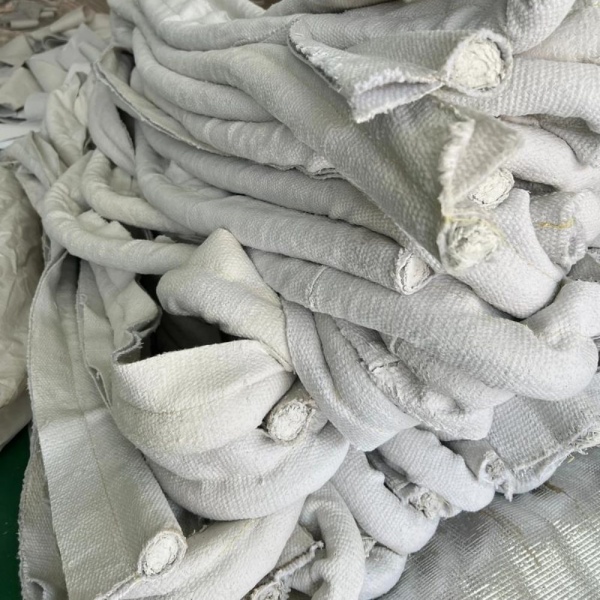

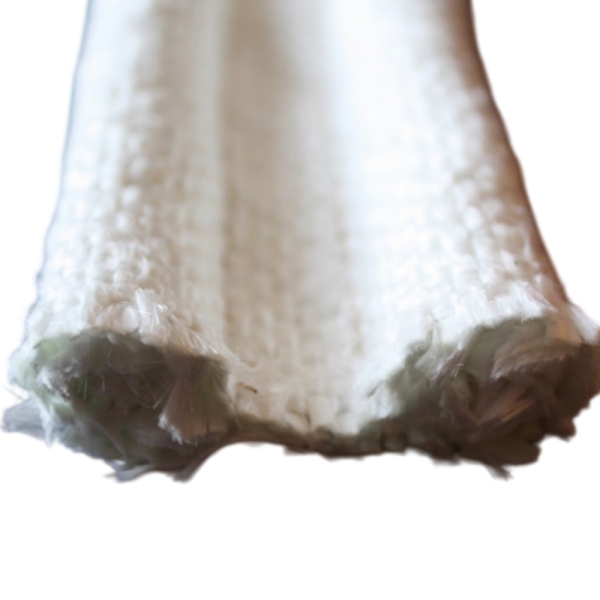

Guarnizione a girino con copertura in fibra di vetro e anima in fibra di vetro utilizza un bulbo interno a base di fibre. Confermare la costruzione dell'anima e la risposta di compressione richiesta invece di ordinare solo in base al diametro.

Guarnizione a girino con copertura in fibra di vetro e anima in acciaio inossidabile fornisce un supporto metallico interno. Specificare la geometria effettiva dell'anima e la lega ove note; “acciaio inossidabile” da solo non è una specifica completa dell'anima.

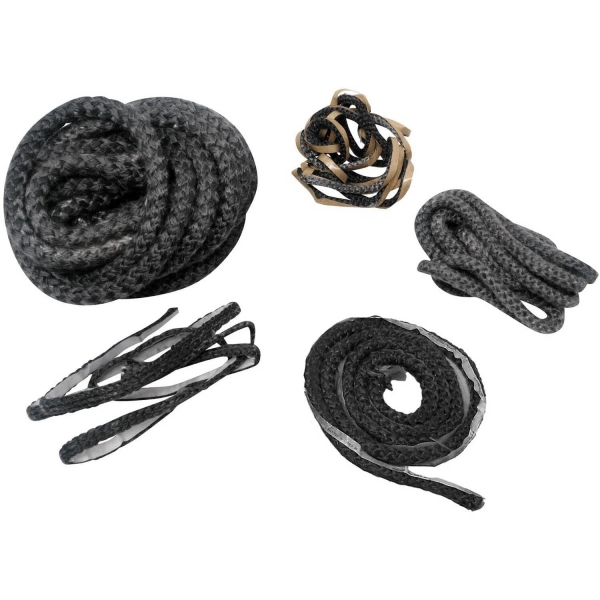

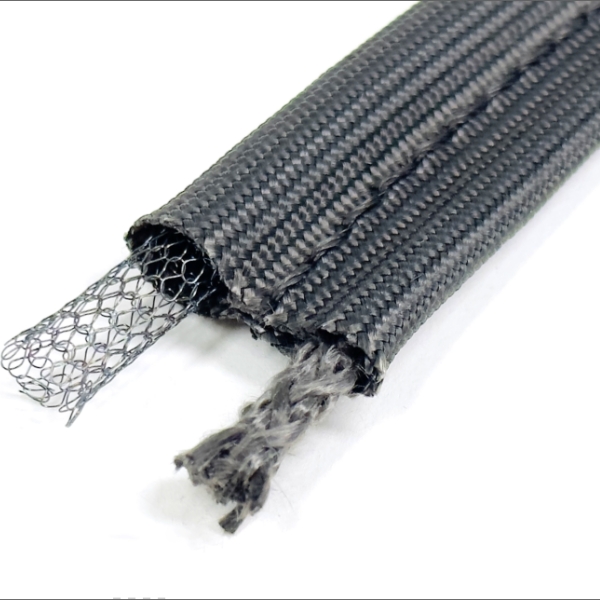

Guarnizione a girino con copertura in fibra di vetro e anima cava in acciaio inossidabile contiene una struttura metallica a centro aperto. In questo design, cavo non significa che il bulbo in tessuto non abbia alcun supporto interno.

Per un confronto più completo, consultare tipi di anima per guarnizioni a girino in fibra di vetro e applicazioni industriali. Se il vecchio materiale o la contaminazione sono sconosciuti, far determinare al personale adeguatamente formato il campionamento e la manipolazione sicuri prima di tagliare o disturbare la guarnizione.

Misurare il percorso di installazione, non solo l'apertura della porta

Per un ricambio tagliato a misura, stabilire il percorso che la guarnizione segue nell'attrezzatura. Indicare se le dimensioni si riferiscono alla linea centrale del bulbo, al bordo interno, al bordo esterno o a un altro riferimento concordato. Il perimetro dell'apertura libera può differire dal percorso della guarnizione.

Misurare le sezioni dritte e la geometria degli angoli senza tendere il vecchio materiale. Mostrare i raggi di curvatura, le posizioni dei giunti e qualsiasi pezzo separato su un disegno del perimetro. Per un telaio fabbricato, fornire le dimensioni del telaio e l'orientamento del profilo invece della sola lunghezza totale.

Mantenere la lunghezza finita separata dalla tolleranza di ordinazione. Dichiarare se il requisito è un telaio finito, lunghezze di taglio approvate o materiale continuo per la rifilatura. Concordare qualsiasi scorta extra con il fornitore; non aggiungere automaticamente lunghezza a una guarnizione finita o sovrapporne le estremità dove il design richiede un altro giunto.

I ricambi a doppio bulbo e doppia coda necessitano di maggiori dettagli

Per due bulbi, registrare l'altezza e la larghezza di ciascun bulbo, la loro spaziatura da centro a centro e l'anima di collegamento. Stabilire lo spazio installato in ogni traccia di tenuta. Per due code, registrare entrambe le estensioni di montaggio e il loro fissaggio.

La guida alla progettazione della guarnizione a girino a doppio bulbo spiega le distinzioni del profilo. Identificare la sezione trasversale effettiva invece di presumere che ogni prodotto descritto come “doppia guarnizione” abbia la stessa forma.

Inviare fotografie che rispondano a domande specifiche

Un set di riferimento utile mostra il perimetro installato completo, una sezione trasversale laterale, una vista quotata con la scala sullo stesso piano, l'hardware di fissaggio, un angolo o un giunto e qualsiasi etichetta di identificazione originale. Contrassegnare il lato caldo e la direzione di chiusura dove non sono ovvi.

Mantenere la fotocamera perpendicolare alla caratteristica misurata. Le fotografie oblique aiutano a spiegare l'assemblaggio ma sono una base scarsa per dimensioni esatte. Includere misurazioni scritte con le immagini e distinguere un campione usurato da un ricambio inutilizzato.

Costruire una richiesta di offerta (RFQ) per il ricambio basandosi sul registro delle misurazioni

Inviare il disegno della sezione trasversale quotata e del perimetro insieme alle seguenti informazioni di servizio. Contrassegnare le voci non confermate come sconosciute invece di compilarle con valori presunti.

La capacità termica della nuova guarnizione deve essere esaminata come un assemblaggio completo, inclusi copertura, anima, cuciture ed eventuale rivestimento o materiale ausiliario. Una corrispondenza dimensionale da sola non stabilisce l'idoneità per l'ambiente operativo.

Approvare la sostituzione prima di rimettere in servizio l'apparecchiatura

Far controllare al personale responsabile il campione rispetto al disegno concordato e all'effettiva disposizione di montaggio. Confermare la ritenzione della coda, la posizione del bulbo, l'adattamento degli angoli e la normale chiusura della porta. Non utilizzare un bulbo più grande per nascondere un telaio disallineato o un fermo usurato.

Laddove il materiale o l'anima siano cambiati, valutare la compressione richiesta, il recupero e l'esposizione termica rappresentativa prima di approvare la produzione. Completare i controlli di tenuta specifici per l'apparecchiatura: il contatto visibile non è prova di una prestazione di perdita specificata e non si deve presumere che una guarnizione a girino in tessuto sia a tenuta di gas o a pressione nominale.

Conservare il disegno approvato, le specifiche del materiale e il riferimento del campione per ordini ripetuti. Ciò fornisce un registro di sostituzione controllato invece di far misurare un'altra guarnizione usurata al team di manutenzione successivo.

Domande sulla misurazione della sostituzione

Cosa descrive una dimensione di guarnizione a girino da 1 pollice?

Il numero è incompleto senza il suo riferimento di catalogo o disegno. Confermare se identifica il diametro del bulbo, la larghezza complessiva o un'altra dimensione. Fornire una sezione trasversale etichettata invece di ordinare solo in base alla dimensione nominale.

Posso ordinare in base all'altezza appiattita della vecchia guarnizione?

Registrarla come misurazione in condizioni di utilizzo, ma non presumere che sia l'altezza libera originale. Confrontarla con un ricambio inutilizzato o con il disegno originale ove disponibile e controllare il gioco installato dell'apparecchiatura.

Cosa succede se la vecchia guarnizione manca?

Iniziare con il riferimento della parte OEM, la sezione trasversale del giunto, la geometria di montaggio, le misurazioni del gioco chiuso e le condizioni operative. Senza una specifica originale verificata, la sostituzione proposta necessita di una revisione del design e dell'approvazione dell'adattamento piuttosto che di una pretesa di duplicazione esatta.

Dovrei scegliere un bulbo più grande se la porta perde?

Non automaticamente. Controllare prima l'allineamento, la ritenzione, i giunti angolari, i danni alla copertura e la variazione del gioco. Un bulbo più grande modifica la compressione e il carico di chiusura; necessita di valutazione nel giunto effettivo.
