Un campione di guaina antincendio può adattarsi correttamente a un tubo flessibile mentre l'ordine di produzione arriva ancora con la lunghezza di taglio errata, uno schema di marcatura non idoneo o documenti che non identificano la costruzione fornita. Per un acquirente OEM, approvare il materiale è solo una parte del compito di acquisto.
Una specifica completa per guaina antincendio OEM dovrebbe collegare cinque elementi: la costruzione della guaina, le dimensioni finite, l'identificazione, l'unità di imballaggio e la documentazione richiesta. Posiziona questi requisiti a fronte di un numero di parte e di una revisione del disegno prima di confrontare i preventivi.
La gamma di guaine antincendio BSTFLEX fornisce un punto di partenza per assemblatori di tubi flessibili, produttori di apparecchiature e distributori industriali. Questa guida si concentra sulla trasformazione del prodotto selezionato in una specifica di acquisto ripetibile.

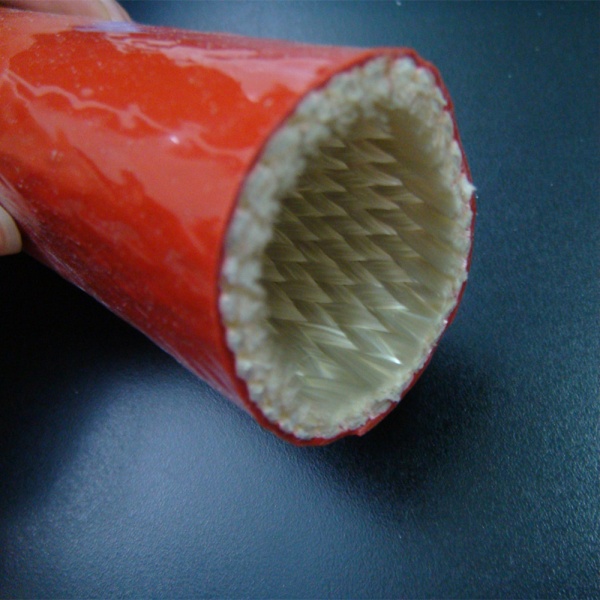

Fornisci al fornitore un riferimento del prodotto o descrivi il substrato, il rivestimento e il formato di installazione richiesti. Una guaina rossa rivestita in silicone non è una descrizione completa della costruzione.
Per i prodotti tubolari, identifica se il progetto richiede una guaina antincendio in fibra di vetro siliconata intrecciata o una guaina antincendio lavorata a maglia. Per una copertura apribile, distingui una guaina antincendio a scatto con chiusura a pressione da una guaina antincendio con chiusura a strappo in velcro. Includi la chiusura e la sovrapposizione nella specifica anziché ordinare solo il materiale del corpo.
Registra il diametro interno richiesto o la vestibilità chiusa, la costruzione della parete e la lunghezza protetta. Fornisci le dimensioni esterne del tubo flessibile o del cavo e la sequenza di installazione in modo che il fornitore possa esaminare l'adattamento proposto. La tabella delle dimensioni della guaina antincendio e guida al gioco dei raccordi esistente copre tali controlli dimensionali.
Mantieni il numero di parte del cliente separato dal riferimento di catalogo del fornitore. Una parte del cliente può includere una particolare lunghezza di taglio, marcatura e disposizione dell'imballaggio che il numero di catalogo di base non descrive.

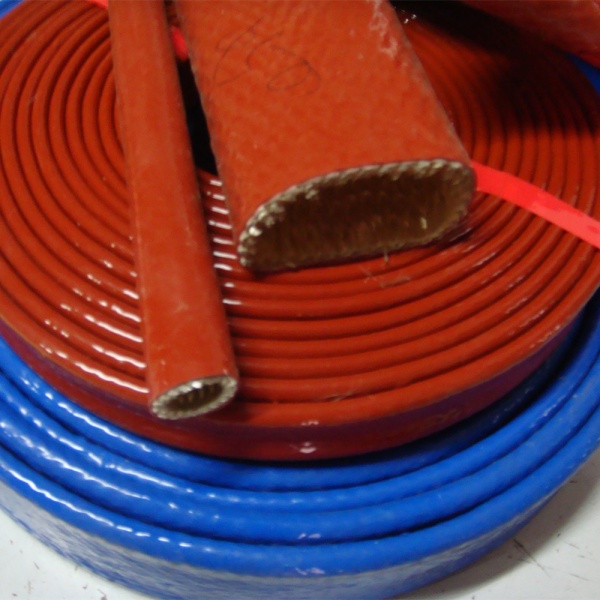

Il giusto formato di fornitura dipende da dove avranno luogo il taglio e l'ispezione. I rotoli grandi consentono all'assemblatore di tubi flessibili di tagliare diverse lunghezze al mutare della produzione. La guaina antincendio tagliata a misura sposta tale operazione nell'ambito concordato del fornitore e fornisce al team di ricezione parti individuali da contare e ispezionare.
BSTFLEX elenca opzioni speciali di lunghezza, imballaggio e logo personalizzato per la sua guaina intrecciata EFRS. Specifica il formato di consegna richiesto quando richiedi un preventivo in modo che il prodotto proposto e il lavoro di finitura possano essere esaminati insieme.
Indica la lunghezza richiesta per rotolo o rocchetto, la tolleranza di lunghezza accettabile e se ciascuna unità deve contenere un pezzo continuo. Un ordine totale di diverse centinaia di metri non definisce di per sé il numero di rotoli o la lunghezza utilizzabile di ciascun rotolo.
Chiarisci se le lunghezze più brevi sono accettabili, come dovrebbero essere identificate e se possono essere fornite nella stessa spedizione. Concorda la politica prima di ordinare anziché scoprirla durante la preparazione di un piano di taglio.
Specifica la lunghezza di taglio nominale, la variazione ammissibile e l'unità di controllo. Concorda se la lunghezza viene misurata con la guaina rilassata o sotto un carico di misurazione definito. Ciò offre al fornitore e all'ispettore ricevente la stessa base per l'accettazione.
Identifica anche la condizione finita: taglio semplice, trattamento del bordo specificato o dettaglio dell'estremità completato. Laddove è inclusa la finitura delle estremità, indica se la lunghezza ordinata viene misurata prima o dopo tale operazione. Non dare per scontato che un pezzo tagliato quotato includa nastro sigillante o ferramenta di ritenzione.
Per le coperture a scatto o con chiusura a strappo, mostra le posizioni finali della chiusura rispetto al bordo tagliato. Approva questi dettagli sulla lunghezza finita effettiva, soprattutto quando si ordinano sezioni corte.
Un logo, un numero di parte dell'apparecchiatura e un messaggio di identificazione della linea servono a scopi diversi. Per la guaina antincendio stampata personalizzata, fornisci l'illustrazione o il testo esatti e spiega cosa deve rimanere leggibile dopo l'installazione.
Indica se l'identità appartiene alla guaina stessa, alla confezione individuale o al cartone esterno. Un ordine di guaina antincendio private-label non dovrebbe lasciare tale distinzione all'interpretazione.
Fornisci l'illustrazione approvata, il contrasto richiesto e l'area di stampa prevista. Chiedi al fornitore di confermare il metodo di marcatura proposto e il layout per il rivestimento e il diametro selezionati. Non utilizzare un'etichetta di cartone approvata come prova che lo stesso design sia stato approvato per la stampa sulla guaina.
Per l'uso produttivo, le informazioni importanti possono essere un numero di parte del cliente, la revisione del disegno, il nome del circuito o il riferimento di installazione anziché un grande logo. Identifica quali campi sono fissi e quali, come un riferimento del lotto di produzione, devono cambiare tra i lotti.
Mostra l'orientamento del testo richiesto, la distanza dall'estremità finita e qualsiasi area che deve rimanere senza contrassegni. Considera dove si troveranno morsetti, staffe, rivestimenti terminali o una cucitura sovrapposta in modo che l'identificazione rimanga accessibile.
Una stampa ripetuta lungo un rotolo non stabilisce dove apparirà tale stampa dopo che il rotolo è stato tagliato. Per i pezzi finiti che richiedono ciascuno l'identificazione, specifica il numero di contrassegni completi e la loro posizione rispetto alle estremità tagliate.
Approvare un campione rappresentativo tagliato e stampato, non solo una prova grafica. Includere la lunghezza d'ordine più corta laddove presenta l'area di stampa più limitata.
Specificare l'esposizione prevista allo sfregamento, al contatto con fluidi, alla pulizia e al calore, insieme alla leggibilità richiesta successivamente. Concordare un controllo di accettazione idoneo. La classe termica del corpo della guaina non costituisce automaticamente una specifica di durata per la stampa.
Una specifica di imballaggio per guaine antincendio dovrebbe spiegare come il cliente riceverà, immagazzinerà e distribuirà il materiale. Discutere di rotoli per il taglio interno, fasci conteggiati di una lunghezza finita o parti identificate singolarmente in base al flusso di lavoro produttivo.
Per ordini di dimensioni miste, separare chiaramente ogni codice articolo e revisione. Identificare la quantità e l'unità su ogni collo di movimentazione: metri, pezzi e set sono unità di acquisto differenti. Il solo conteggio dei cartoni non descrive il contenuto.
Come requisito per le etichette, considerare il codice articolo del cliente, il riferimento del fornitore, la revisione, la dimensione o la lunghezza di taglio, la quantità, il riferimento del lotto e il numero dell'ordine di acquisto. Specificare il contenuto del codice a barre e il formato dell'etichetta quando il magazzino utilizza la lettura ottica. La disposizione effettiva della codifica e della tracciabilità deve essere concordata durante la quotazione.
Richiedere un campione di imballaggio quando l'aspetto, la pulizia, l'identificazione o l'efficienza di ricevimento sono importanti. Controllare come la guaina sarà sostenuta e trattenuta durante il trasporto e stabilire una condizione accettabile all'arrivo. L'imballaggio speciale dovrebbe essere una voce di preventivo identificata piuttosto che un'aspettativa non scritta.
"Inviare i certificati" è una richiesta troppo generica per l'approvazione di un OEM. Identificare quali documenti sono necessari per selezionare il prodotto, quali per approvare la produzione e quali devono accompagnare ogni spedizione.
| Documento | Cosa richiedere | Cosa controllare |
|---|---|---|
| Scheda tecnica | I dati aggiornati per la costruzione della guaina proposta e il riferimento del prodotto. | Dimensioni, materiali, condizioni di servizio dichiarate ed eventuali limitazioni pertinenti all'assemblaggio. |
| Rapporto di prova del prodotto | Il rapporto pertinente all'esposizione richiesta o al metodo di prova. | Identificazione del campione, costruzione, metodo di prova ed edizione, condizioni, risultati e criteri di accettazione. |
| Certificato di gestione della qualità | Un certificato in corso di validità per l'organizzazione fornitrice e il sito o campo di applicazione applicabile. | L'organizzazione, l'attività coperta, l'ente emittente e la validità; tenerlo separato dalle prove di collaudo del prodotto. |
| Dichiarazione di conformità dei materiali | La dichiarazione richiesta dalla specifica del cliente o dal mercato di destinazione. | Il prodotto o materiale coperto, il requisito applicabile e la data di emissione. |
| Rapporto di ispezione | Il record di ispezione dimensionale, visiva o di altro tipo concordato per la spedizione o il lotto. | Codice articolo, revisione, identificazione del lotto, risultati misurati ove richiesto e stato di accettazione. |
| Certificato di conformità | Una dichiarazione del fornitore rispetto alla specifica di acquisto concordata, quando richiesto. | Riferimenti dell'ordine e dell'articolo, revisione applicabile e ambito della dichiarazione. |
Abbinare le prove di collaudo alla costruzione proposta. Un rapporto per una guaina tubolare non dovrebbe essere trattato automaticamente come qualificazione di una chiusura diversa, di una costruzione di parete differente o di un assieme di tubo flessibile completato. Chiedere al fornitore di identificare la copertura e qualsiasi ulteriore verifica specifica per il progetto.
Un rapporto di prova sul materiale o sul tipo è anche diverso da un record di ispezione di routine per il lotto consegnato. Concordare se l'ordine richiede prove di qualificazione esistenti, test aggiuntivi o ispezioni di spedizione, e includere i relativi tempi e costi nel preventivo.
I servizi di produzione OEM e personalizzata di BSTFLEX includono lo sviluppo di campioni e il supporto per test basati su progetti. Elencare tempestivamente i documenti richiesti in modo che la loro disponibilità e il loro ambito possano essere confermati prima dell'approvazione della produzione.
Utilizzare un campione che rappresenti la fornitura proposta: la costruzione della guaina selezionata, la lunghezza di taglio effettiva, la marcatura richiesta, la chiusura o la finitura terminale e l'etichetta di imballaggio. Un breve campione di materiale non marcato non può confermare l'intera specifica dell'ordine.
Valutare l'installazione sull'assieme previsto e controllare la copertura richiesta. Quindi ispezionare la posizione della marcatura, la leggibilità, la quantità per confezione e la coerenza tra la parte fisica, l'etichetta e i documenti di supporto.
Conservare la revisione del disegno accettata e l'identificazione del campione nel registro di approvazione. Registrare eventuali punti aperti e chi deve risolverli. Laddove il cliente richieda un pacchetto formale di approvazione della produzione, concordarne i contenuti, la quantità dei campioni e i tempi di presentazione durante la quotazione.
Un controllo di adattamento stabilisce solo il risultato di quel controllo. Completare separatamente qualsiasi validazione termica, di esposizione ai fluidi o di altro tipo richiesta prima di approvare la guaina per il servizio previsto.
Quando si confrontano i fornitori di guaine antincendio, separare il materiale di base da taglio, marcatura, confezionamento e documentazione. Confermare se attrezzature, preparazione grafica, test aggiuntivi o ispezioni speciali sono inclusi o quotati separatamente.
Ad esempio, 1.000 pezzi da 500 mm ciascuno contengono 500 metri di guaina finita. Questo è un calcolo della quantità, non un preventivo di produzione. Un prezzo per 500 metri in rotoli non è direttamente comparabile con un prezzo per 1.000 pezzi tagliati, identificati e imballati a meno che l'ambito di finitura non sia lo stesso.
Richiedere l'ordine minimo per dimensione, colore, layout di marcatura e codice articolo finito ove applicabile. Non dare per scontato che il minimo per un rotolo standard non marcato si applici a ogni versione personalizzata. Le informazioni sul servizio OEM di BSTFLEX indicano che MOQ e tempi di consegna dipendono dal tipo di prodotto e dal livello di personalizzazione.
Separare la domanda annuale prevista dalla quantità ordinata ora. Indicare il modello di rilascio previsto e la data di arrivo richiesta, e distinguere la preparazione dei campioni, l'approvazione, la produzione e il trasporto nel programma proposto.
Inviare una singola richiesta che copra il requisito ingegneristico e il requisito di consegna. Il seguente formato può essere utilizzato per un nuovo codice o per un confronto tra fornitori.
| Campo RFQ | Informazioni da includere |
|---|---|
| Applicazione e ambiente | Componente protetto, fonte di calore, condizioni di esposizione, liquidi e qualsiasi test specificato. |
| Definizione del prodotto | Riferimento del fornitore se noto, supporto, rivestimento, colore, costruzione della parete e tipo di chiusura. |
| Dimensioni e disegno | Dimensioni del tubo o del fascio, vincoli dei raccordi, vestibilità della guaina, lunghezza finita, tolleranze e revisione del disegno. |
| Formato di fornitura | Lunghezza del rotolo o della bobina, requisiti di continuità, quantità di pezzi tagliai e qualsiasi finitura delle estremità. |
| Marcatura | Grafica o testo esatto, posizione, schema di ripetizione, orientamento e durata richiesta. |
| Imballaggio e identificazione | Quantità per confezione, separazione dei pezzi, campi delle etichette, requisiti di riferimento del lotto e istruzioni per il cartone. |
| Approvazione e documenti | Quantità di campioni, controlli di accettazione, prove di collaudo richieste e documenti necessari con ogni spedizione. |
| Requisito commerciale | Quantità di prova, quantità di rilascio per la produzione, previsione annuale, destinazione di consegna e programma richiesto. |
Una volta che il componente è approvato, effettua l'ordine facendo riferimento allo stesso disegno e alla revisione del documento concordata anziché a una descrizione abbreviata come "stessa guaina rossa di prima". Riconcilia il codice articolo del cliente con il riferimento del fornitore sulla conferma d'ordine.
Concordare quali modifiche proposte richiedono notifica e approvazione. A seconda del progetto, queste possono includere substrato, rivestimento, chiusura, metodo di marcatura, limiti dimensionali o imballaggio. Esaminare un'alternativa proposta rispetto al requisito completo anziché accettarla esclusivamente perché il diametro nominale è invariato.
Per la fornitura di guaine antincendio sfuse, conservare un numero sufficiente di informazioni concordate sul lotto per collegare i registri di ricevimento al materiale consegnato. Un numero di prodotto stampato identifica il design; l'identificazione del lotto è un requisito separato da definire con il fornitore.
Invia a BSTFLEX il disegno di assemblaggio o il campione di riferimento, la costruzione richiesta, le lunghezze di taglio, lo schema di marcatura, i requisiti di imballaggio e le previsioni d'ordine. Includi le condizioni operative e i documenti di cui il tuo team di ingegneria o qualità ha bisogno per l'approvazione.
Per richieste di lunghezze speciali, loghi personalizzati o imballaggi particolari, specificare il risultato finito anziché solo il nome della personalizzazione. Ciò consente di esaminare congiuntamente il materiale proposto, la lavorazione di finitura e i requisiti di accettazione.
Richiedi dati sui prodotti, campioni o un preventivo per guaine antincendio OEM. Includi sia il requisito di prova che il formato di produzione previsto, in modo che la revisione del campione possa riguardare il componente che prevedi di ordinare.
