Guaine in poliestere per tubi idraulici per assemblaggi di tubi OEM: dimensionamento, abrasione e opzioni di fornitura

Un ordine d'acquisto che si limita a indicare "guaina per tubo flessibile in poliestere" lascia al fornitore diverse decisioni da prendere: la composizione del tessuto, le dimensioni interne utilizzabili, la lunghezza finale e il formato di fornitura. Questi dettagli determinano se il materiale arriva al banco di assemblaggio pronto all'uso o se necessita di ulteriori operazioni di selezione, taglio e verifica dell'adattabilità.

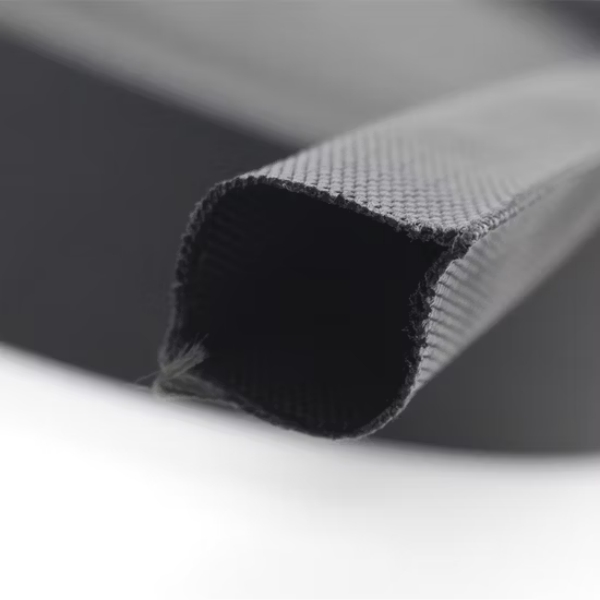

Le guaine in poliestere per tubi idraulici sono rivestimenti tessili esterni selezionati per proteggere le superfici dei tubi dall'abrasione.Sono elementi separati dalla struttura di contenimento della pressione del tubo flessibile. Per un gruppo tubo flessibile OEM, specificare la guaina attorno alle dimensioni effettive del tubo flessibile, la sequenza di installazione e le condizioni di usura, quindi concordare le modalità di fornitura e ispezione.

Il BSTFLEXmanicotto protettivo in poliestere per tubo idraulicoFornisce un punto di partenza per l'approvvigionamento focalizzato sulla resistenza all'abrasione. La seguente guida all'acquisto illustra cosa includere nella richiesta di offerta, come confrontare i campioni e quali dettagli di fornitura definire prima dell'approvazione della produzione.

Iniziate con il disegno del tubo flessibile, non con la larghezza della manica.

Utilizzare le dimensioni esterne del tubo finito. Il diametro nominale del tubo e la dimensione del tratto indicano una misura diversa; nessuna delle due determina lo spazio necessario all'interno della guaina protettiva. Includere il profilo del raccordo più grande che la guaina deve coprire durante l'installazione, dopo il fissaggio dei raccordi.

Per un fascio di tubi, specificare la disposizione prevista e il profilo esterno complessivo. Non calcolare la dimensione del manicotto necessaria semplicemente sommando i diametri dei tubi. Verificare inoltre che il raggruppamento dei tubi sia appropriato in base alle loro esigenze di movimentazione e manutenzione.

Questa è una lista di controllo per le richieste di informazioni, non una tabella delle taglie dei prodotti.La larghezza in piano non corrisponde al diametro interno e non deve essere utilizzata in sostituzione del diametro esterno del tubo flessibile. Verificare la compatibilità della costruzione indicata e testare un campione sull'assemblaggio effettivo. Le dimensioni di un'altra serie di manicotti non devono essere trasferite senza aver prima verificato l'equivalenza dei prodotti.

Definire il punto in cui l'inserimento delle guaine si inserisce nel processo di assemblaggio.

Nel caso di una guaina tubolare in poliestere, stabilire se verrà installata prima o dopo i raccordi terminali del tubo flessibile. Concordare la sequenza con l'assemblatore del tubo flessibile, tenendo conto dell'accesso necessario per la crimpatura, la prova di pressione, l'identificazione e l'ispezione finale. Il rivestimento protettivo non deve interferire con la procedura di assemblaggio del tubo flessibile e dei raccordi approvata.

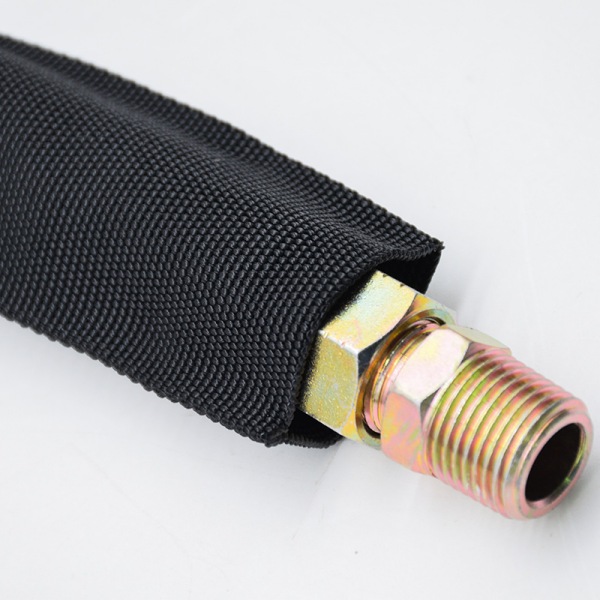

Un manicotto che si adatta al corpo del tubo flessibile potrebbe non passare sopra un raccordo già assemblato. Viceversa, la scelta di un manicotto molto più grande solo per evitare un raccordo potrebbe comportare un accoppiamento inadeguato lungo il tubo flessibile. È opportuno risolvere questo problema durante l'approvazione del campione, anziché lasciarlo all'operatore di produzione.

Laddove un impianto esistente non abbia un accesso pratico all'estremità, valutare separatamente una costruzione rimovibile.manicotto avvolgente in nylonUtilizza un metodo di installazione e un materiale diversi; non è una versione intercambiabile del prodotto in poliestere.

Contrassegnare le posizioni richieste per le estremità del manicotto sul disegno di montaggio. Mantenere l'accesso ai punti di ispezione e l'identificazione necessaria del tubo flessibile, specificando il metodo di fissaggio dell'estremità. Prima di montare o ispezionare la protezione su un'apparecchiatura installata, seguire le procedure di arresto, isolamento e depressurizzazione, incluso il controllo dell'energia immagazzinata.

Valutare l'abrasione rispetto al contatto effettivo

Prima di confrontare i materiali, descrivete la fonte di usura. Un tubo flessibile che sfrega contro un altro tubo flessibile, che scorre su una staffa e che entra in contatto con una superficie ruvida di una macchina, presenta condizioni di valutazione diverse. Inviate fotografie o uno schema di percorso che mostri chiaramente dove si verifica il contatto e come si muove il tubo flessibile.

Per confronti tra campioni, richiedere il metodo e la versione della prova di abrasione, la costruzione del campione, la disposizione del supporto, la superficie di contatto, il carico applicato e il punto finale. Un conteggio dei cicli senza questi dettagli non costituisce una specifica di acquisto completa. I risultati ottenuti con metodi di prova diversi o con diverse costruzioni di manicotti non devono essere considerati direttamente intercambiabili.

Definire un criterio di accettazione pertinente all'applicazione, quindi valutare la boccola proposta su un assieme rappresentativo. Osservare la copertura, il movimento, l'adattamento e l'usura locale secondo una procedura di valutazione approvata. Un risultato di abrasione di laboratorio non costituisce, di per sé, una garanzia di durata per una macchina che opera in condizioni diverse.

Correggere percorsi inadeguati, contatti con spigoli vivi e supporti insufficienti, anziché affidarsi a una copertura più spessa per compensare. Una guaina antiabrasione in poliestere aggiunge uno strato di usura esterno; non costituisce un supporto strutturale per il tubo flessibile né un modo per rimettere in servizio un tubo danneggiato.

Tenere separati i requisiti di temperatura, esposizione al fluido e fiamma

Il termine "poliestere" identifica la famiglia di fibre, non le specifiche complete del prodotto. Se necessario, indicare la composizione del filato o del tessuto, lo spessore, eventuali rivestimenti o finiture e le condizioni di utilizzo. Non dare per scontato che due manicotti con lo stesso nome di materiale abbiano la stessa vestibilità o le stesse prestazioni.

Fornire le temperature normali e di picco, la durata dell'esposizione, le fonti di calore vicine e il contatto previsto con fluidi idraulici, detergenti o altre sostanze chimiche. Per la verifica della compatibilità chimica, identificare la sostanza, la concentrazione, la temperatura e la modalità di contatto. Confermare l'idoneità per la costruzione fornita anziché affidarsi a una descrizione generica di "resistenza chimica".

Quando un progetto specifica la resistenza alla fiamma, rivedi unmanicotto per tubo flessibile in poliestere ignifugocome selezione separata. Per un'applicazione specificata da MSHA, richiedere i dettagli di approvazione relativi al prodotto indicato. Non estendere un'approvazione da un tipo di manicotto a un altro.

La resistenza alla fiamma e all'abrasione non garantiscono la protezione contro lo scoppio o le perdite da microfori. Tali requisiti richiedono una documentazione separata per il sistema di protezione in questione. Inoltre, una guaina esterna non aumenta la pressione di esercizio nominale del tubo flessibile né il limite di temperatura del fluido.

Confronta rotoli, lunghezze di taglio finali e confezioni di assemblaggio

Il prezzo più basso al metro non corrisponde necessariamente al costo più basso per singolo pezzo installato. Quando si richiede un preventivo per una guaina in poliestere, confrontare i formati riportati di seguito con le proprie attrezzature di taglio, la tipologia di componenti e il processo di assemblaggio. È necessario verificare la disponibilità e le condizioni commerciali per la tipologia di prodotto selezionata.

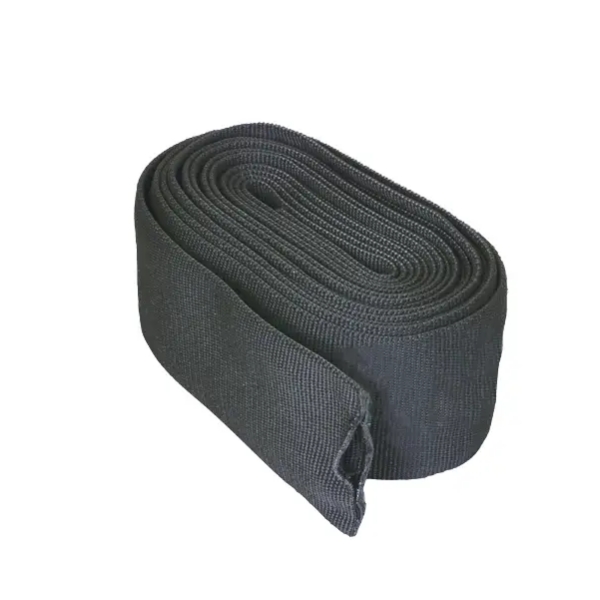

Per gli acquisti di rotoli, concordare se la lunghezza indicata debba essere continua e come vengano gestiti i pezzi di lunghezza inferiore. Per i pezzi tagliati, specificare la dimensione finale dopo il trattamento dei bordi concordato. Non dare per scontato che ogni prodotto tagliato sia termosaldato o che un unico metodo di finitura sia adatto a ogni tipo di costruzione.

Confrontate i preventivi sulla stessa base: materiale utilizzabile, taglio e finitura, scarti, identificazione, imballaggio e movimentazione per l'assemblaggio. Indicate separatamente la quantità del campione, l'ordine iniziale, la domanda prevista per ordini successivi e le modalità di consegna. Una previsione è utile per la pianificazione degli approvvigionamenti, ma non deve essere considerata una quantità definitiva di rilascio se non concordata.

Approvare il campione e registrare le specifiche di produzione.

Conservare un campione approvato insieme alla relativa revisione del disegno e ai requisiti di ispezione. Registrare la composizione in poliestere, le dimensioni, le condizioni di misurazione, la finitura finale e qualsiasi dettaglio di marcatura o imballaggio. L'aspetto da solo non è sufficiente per identificare un sostituto equivalente.

Verificare il primo articolo su un gruppo tubo flessibile rappresentativo, compresi il profilo del raccordo e le curve pertinenti. Confermare che la guaina possa essere installata come previsto, copra la zona di usura prevista e non interferisca con i morsetti o con le ispezioni. Registrare il risultato prima di autorizzare la produzione in serie.

Definite insieme le modalità di identificazione dei lotti di produzione e i controlli in entrata da effettuare. Chiedete al fornitore di avvisarvi prima di modificare la composizione del filato, la struttura tessile, il rivestimento, le dimensioni o il processo di finitura. Definite quali modifiche richiedono un nuovo campione o una nuova valutazione dell'applicazione.

BSTFLEXServizi di produzione OEM e su misuraIl processo comprende la revisione della richiesta, lo sviluppo del campione e l'approvazione della produzione. Utilizzate questo processo per confermare la guaina in poliestere proposta prima di definire le specifiche di acquisto. La quantità minima d'ordine e i tempi di consegna dipendono dal prodotto e dal livello di personalizzazione.

Domande sull'acquisto di guaine in poliestere per tubi flessibili

Un singolo manicotto di dimensioni adeguate può essere utilizzato per diversi codici di componenti di tubi flessibili?

Possibile, ma verificare l'adattamento e il percorso di installazione per ogni assemblaggio. Il diametro esterno del tubo flessibile, il profilo del raccordo, la lunghezza protetta e il percorso possono variare. Approvare la dimensione comune rispetto a ogni disegno pertinente anziché affidarsi solo al diametro nominale del tubo flessibile.

Una guaina in poliestere per tubi flessibili è automaticamente ignifuga?

La parola "poliestere" non deve essere dedotta da alcuna classificazione di resistenza alla fiamma. Specificare le prestazioni richieste e ottenere la documentazione relativa alla costruzione proposta. Mantenere distinte le guaine antiabrasione standard e i gradi di resistenza alla fiamma con certificazione separata.

Cosa serve per una richiesta di campione efficace?

Inviare il disegno o le dimensioni del tubo flessibile, il profilo del raccordo, la lunghezza protetta, le condizioni di usura e il formato di fornitura proposto. Indicare i controlli che il campione deve superare. Un campione con uno scopo di valutazione chiaro è più utile di una richiesta generica di un manicotto standard.

Richiedi campioni di guaine in poliestere per tubi flessibili o fornitura OEM

Per ilGuaina protettiva per tubo flessibile in poliestere BSTFLEXInviaci il diametro esterno del tubo, il profilo massimo di raccordo, la lunghezza di copertura, le condizioni di applicazione e gli eventuali test richiesti. Indica anche il formato del rotolo o del pezzo finito desiderato, le quantità, i requisiti di imballaggio e la data di consegna prevista.

Contatta BSTFLEX fornendoci il disegno del tuo gruppo tubo flessibile o le specifiche di acquisto.. Per una macchina che richiede diversi tipi di protezione esterna, utilizzare ilpagina di selezione della protezione per tubi idrauliciper identificare il prodotto appropriato per ogni esposizione.
