Nastro a scala in fibra ceramica per guarnizioni bullonate ad alta temperatura

Un coperchio di forno imbullonato necessita di qualcosa di più di una semplice striscia che si adatti ai montanti. La tenuta termica deve rimanere in posizione, mantenere il contatto previsto e resistere al ciclo operativo. Il passaggio dalla fibra di vetro alla fibra ceramica dovrebbe quindi partire dalla valutazione della specifica funzione del giunto, e non semplicemente dalla temperatura massima indicata accanto al nome del prodotto.

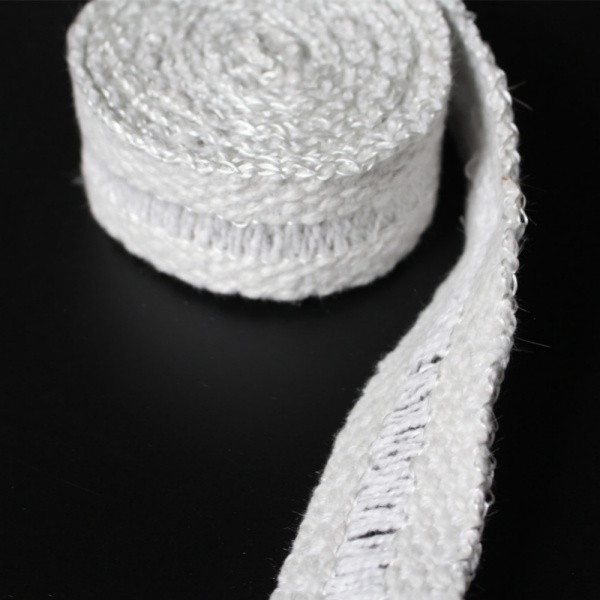

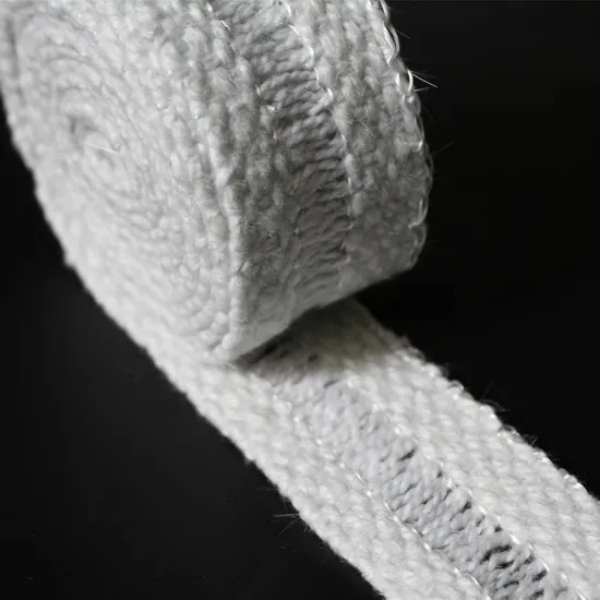

Il nastro a scala in fibra ceramica è un tessuto termico intrecciato in cui alcuni fili longitudinali sono omessi dalla zona di fissaggio centrale.Chiamato anche nastro di ordito in fibra ceramica o nastro per fori di bulloni in ceramica, consente di fissare elementi di fissaggio fornendo al contempo materiale intrecciato su entrambi i lati della linea di fissaggio. BSTFLEXnastro a scala in fibra ceramicaQuesta struttura è pensata per l'isolamento industriale e per i dettagli di tenuta termica.

La sezione della scala risolve un problema di fissaggio

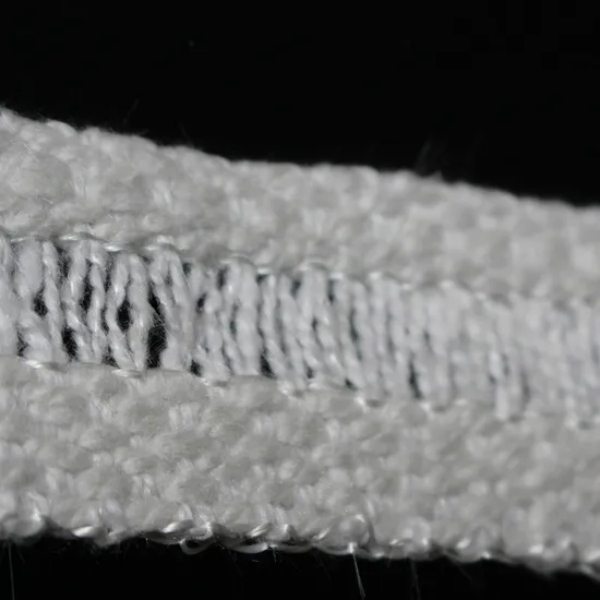

La sezione centrale a ordito cadente aiuta a posizionare il tessuto attorno a viti, prigionieri o bulloni. Non definisce un passo standard per i fori e i fili trasversali possono rimanere nella zona di fissaggio. Confermate la sua geometria utilizzando un campione del prodotto reale anziché considerare il centro come una fessura senza restrizioni.

Ancora più importante, mostra dove la guarnizione deve entrare in contatto con l'apparecchiatura. Il percorso del fissaggio e il percorso di contatto termico sono caratteristiche diverse. Verifica che le parti intrecciate si trovino sulle superfici di appoggio previste e che la zona di fissaggio non interrompa il contatto richiesto. Dove non è necessario che alcun fissaggio attraversi il tessuto,nastro in fibra ceramica a trama semplicepotrebbe essere la costruzione da valutare in alternativa.

Quando è opportuno utilizzare una struttura in ceramica?

Il nastro sigillante ceramico a scala è una valida alternativa quando le prestazioni documentate di una struttura in fibra di vetro non soddisfano i requisiti termici del giunto. Tra i dettagli da valutare si annoverano le strisce di contatto fissate alle porte dei forni industriali, i coperchi di ispezione imbullonati e i pannelli rimovibili attorno alle apparecchiature riscaldate. Ciascuno di questi elementi richiede una verifica in base alla progettazione dell'apparecchiatura.

Prima di cambiare il materiale, è necessario individuare il problema riscontrato con la striscia esistente. Un danno causato da un calore prolungato richiede un'analisi diversa rispetto a una striscia strappata da un elemento di fissaggio appuntito. Un contatto irregolare causato da una porta deformata non si risolverà semplicemente cambiando la fibra.

Dove la correntenastro a scala in fibra di vetroAnche se soddisfa già le condizioni confermate, la ceramica non è automaticamente una scelta migliore. Confronta la durata di servizio richiesta, la maneggevolezza, l'adattamento e la procedura di manutenzione. La corrispondenza tra larghezza complessiva e spessore nominale non garantisce che due tessuti diversi si comportino in modo identico in una giunzione compressa.

Leggere la classificazione della temperatura come specifica di costruzione

La temperatura di classificazione delle fibre ceramiche, il limite di servizio continuo di un nastro finito e il limite di esposizione di breve durata non sono intercambiabili. Chiedete quale di questi valori è indicato nel preventivo. Includete la temperatura nel punto in cui si trova il nastro, la durata dell'esposizione e l'atmosfera di processo, anziché fornire solo il setpoint del forno.

Anche il rinforzo deve essere incluso nelle specifiche. I filati tessili ceramici possono contenere filamenti di vetro o rinforzi metallici, con diverse limitazioni di resistenza al calore. Verificare il rinforzo specifico del nastro a scala offerto; non dare per scontato che un'opzione elencata per un altro nastro ceramico sia disponibile per la stessa struttura a scala.

Il rinforzo che facilita la tessitura e l'assemblaggio non è automaticamente idoneo a sopportare un carico meccanico prolungato alla temperatura di esercizio. Allo stesso modo, un nastro rinforzato in metallo non costituisce un elemento di vincolo portante. In prossimità di elementi riscaldanti elettrici, includere la presenza di rinforzi conduttivi nella revisione dell'apparecchiatura.

Specificare la condizione di contatto, non solo lo spessore non compresso.

Per una striscia termica fissa, registrare separatamente lo spessore nominale del nastro e la condizione di installazione prevista. Specificare se il disegno dell'apparecchiatura si riferisce a un giunto chiuso, a uno spessore compresso o a un carico applicato. La misurazione dello spessore su un rotolo non caricato non fornisce una descrizione completa del giunto di lavoro.

È inoltre importante distinguere tra i componenti che tengono in posizione la striscia e quelli che chiudono la porta. Una vite di fissaggio può posizionare il nastro senza tuttavia stabilire il carico di tenuta finale. Il campione deve essere valutato tenendo conto del sistema di fissaggio, del meccanismo di chiusura e delle superfici di appoggio effettivi.

Verificare le condizioni dopo il ciclo termico previsto, nonché durante il montaggio a freddo. Controllare la presenza di perdita di contatto, spostamenti e danni attorno ai bordi di tenuta. Non compensare un cambiamento inspiegabile aggiungendo un altro strato o serrando ulteriormente senza prima aver rivisto la progettazione del giunto. Il nome del prodotto non fornisce né una percentuale di compressione universale né una coppia di serraggio.

Includere il riscaldamento iniziale nella revisione dei materiali.

Alcuni tessuti ceramici contengono fibre organiche o leganti utilizzati nella lavorazione del filato. La loro rimozione durante il riscaldamento può produrre fumo e alterare le condizioni del prodotto. Chiedete se il nastro scelto contiene questi componenti e se è stato sottoposto a trattamento termico.

Per processi chiusi o installazioni con restrizioni di contaminazione, specificare tali requisiti prima dell'approvazione del campione. Ottenere la scheda di dati di sicurezza aggiornata e qualsiasi documentazione relativa al primo riscaldamento. Non dare per scontato che ogni nastro ceramico a scala sia privo di leganti, pre-pulito o adatto a processi con restrizioni di fumo.

Il trattamento termico iniziale e i cicli di servizio ripetuti sono verifiche diverse. Un campione che ha completato il primo riscaldamento deve comunque soddisfare i requisiti di contatto e manipolazione del giunto. Utilizzare le procedure di messa in servizio e ventilazione approvate per l'apparecchiatura, anziché creare un processo di bruciatura improvvisato.

Abbina la prova al modo in cui viene utilizzata la copertina

Una copertura che rimane chiusa per lunghi periodi

Nella valutazione, includere il tempo di permanenza a caldo previsto. Verificare che la striscia rimanga supportata e che la giunzione soddisfi i criteri di accettazione specificati dopo l'esposizione. Una breve prova di riscaldamento non è sufficiente a stabilire le prestazioni durante un periodo di funzionamento prolungato.

Si è aperta una porta tra i cicli di produzione

Includere nella prova le fasi di apertura, chiusura e rimontaggio. Verificare la presenza di trascinamenti, spostamento di materiale e danni nei punti di fissaggio. La sola resistenza al calore non garantisce la resistenza a ripetute sollecitazioni meccaniche.

Un giunto con un requisito di tenuta definito

Utilizzare il design di tenuta e il test di tenuta qualificati dell'apparecchiatura. Non si deve presumere che una striscia termica tessuta fornisca una tenuta a tenuta di gas, una tenuta a pressione o una tenuta in atmosfera controllata. Laddove queste funzioni siano richieste, l'intera giunzione deve essere valutata in base a tali requisiti, e non approvata in base alla temperatura nominale del nastro.

Registrare i criteri di accettazione prima della fornitura ripetuta

Definire cosa verrà ispezionato o misurato prima di condurre la prova. Tra gli elementi utili figurano la posizione di tenuta, la continuità del contatto, le condizioni dimensionali, il funzionamento della chiusura e qualsiasi risultato termico o di tenuta specificato. Una striscia dall'aspetto ordinato non è garanzia che tutti questi criteri siano stati soddisfatti.

Registrare la costruzione del campione, il rinforzo, la revisione del disegno, il metodo di installazione e la storia del riscaldamento. Ispezionare in un momento di sicurezza dopo il ciclo concordato. Il riutilizzo, la sostituzione e qualsiasi regolazione devono seguire la procedura approvata per l'apparecchiatura; non dare per scontato che una striscia apparentemente integra possa sempre essere reinstallata.

Richiedi il nastro a scala in fibra ceramica per la tua guarnizione imbullonata

Quando si richiede un preventivo, specificare la larghezza complessiva del nastro, i requisiti per la zona di fissaggio centrale, lo spessore nominale, la lunghezza del rotolo o del taglio e la quantità. Aggiungere il disegno del giunto, il sistema di fissaggio, i requisiti di contatto installati, le condizioni di esposizione normali e di picco e il ciclo di manutenzione. Includere, se disponibile, una specifica del materiale o un riferimento a un campione approvato esistente.

Richiedere conferma della composizione delle fibre e del rinforzo, dei dati di servizio applicabili e delle dimensioni disponibili. Geometria non standard, imballaggio e requisiti di fornitura devono essere discussi in fase di preventivo, anziché essere dedotti da una descrizione generica del prodotto.

RevisioneNastro a scala in fibra ceramica BSTFLEX per sigillatura termica industriale, confrontare i materiali nelnastri industriali ad alta temperatura gamma, OInvia il disegno della tua attrezzatura e richiedi un preventivo per un nastro a scala in ceramica.
