Guaina in aramide spalmata di silicone: dimensionamento per cavi e tubi flessibili

Una guaina con un rivestimento esterno deve adattarsi in due direzioni. Il suo foro deve accogliere il tubo o il cavo, mentre il suo diametro esterno finito deve liberare clip, staffe e componenti vicini. Se una delle due dimensioni manca da un disegno, la sola dimensione nominale della guaina non può definire la scelta.

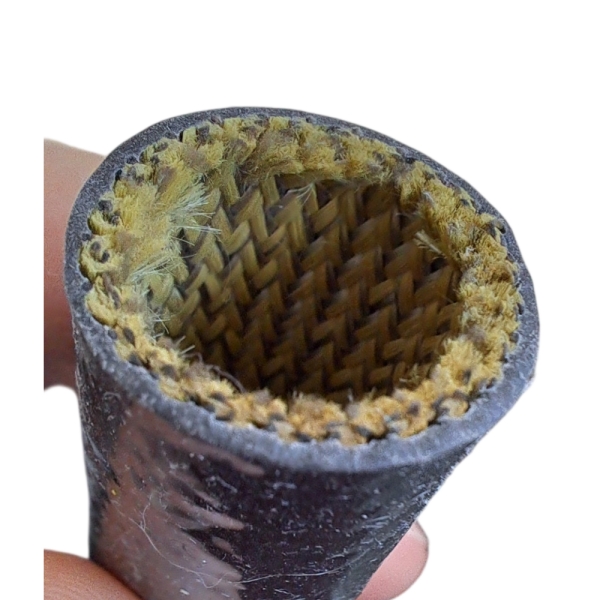

Il prodotto BSTFLEX's guaina in aramide spalmata di silicone presenta uno strato interno tubolare in aramide e un esterno spalmato di silicone. Il prodotto è presentato per fasci di cavi, cavi e tubi flessibili. La sua descrizione online non fornisce una tabella dimensionale, quindi richiedere misurazioni e un campione per la costruzione che viene quotata invece di presumere che le dimensioni di un'altra guaina spalmata siano applicabili.

Misurare l'assieme così come verrà protetto

Per un fascio di cavi, misurare il fascio finito dopo la nastratura, la ramificazione e qualsiasi rivestimento esterno. Per un tubo flessibile, misurare sopra il rivestimento in diversi punti, compresi i cambiamenti vicino al raccordo terminale. Registrare il diametro esterno massimo della porzione che rimane sotto la guaina. Fornire la tolleranza di produzione se l'assieme è realizzato in lotti; un campione all'estremità inferiore di tale tolleranza può nascondere un problema di montaggio.

Contrassegnare la lunghezza coperta, le posizioni delle curve e i punti in cui la guaina deve fermarsi. Includere qualsiasi connettore elettrico, boccola di crimpatura, dado o cuffia che la guaina dovrebbe superare durante l'installazione. L'elemento più grande su quel percorso potrebbe essere molto più largo della sezione che necessita di protezione.

Decidere quando applicare la guaina

Se la guaina viene montata prima che venga attaccato un terminale o un raccordo per tubo flessibile, il raccordo non definisce l'apertura di passaggio. Se viene aggiunta a un assieme completato, misurare la parte più larga del raccordo ed effettuare una prova con la guaina effettiva. Non forzare un tubo spalmato sopra un'ostruzione perché una treccia non spalmata può espandersi fino a quel punto. Il rivestimento e il tessuto interno devono essere valutati insieme.

Laddove nessuna delle due estremità è accessibile, stabilire la sequenza di assemblaggio prima di scegliere la misura. Una guaina tubolare più grande può superare un raccordo terminale ma risultare allentata sul cavo o tubo flessibile molto più piccolo. Modificare i tempi di installazione o scegliere una costruzione diversa per un assieme esistente può dare un risultato migliore rispetto all'aumento del foro nominale.

Lasciare spazio attorno alla guaina finita

Richiedere il diametro esterno e lo spessore della parete della guaina finita al diametro interno proposto. Quindi confrontare tale involucro esterno con la staffa, il canale o il morsetto più stretti lungo il percorso installato. Un progetto che ha spazio per il tubo nudo potrebbe non avere spazio dopo l'aggiunta di una guaina spalmata.

Provare il campione al raggio di curvatura previsto e attraverso l'intera gamma di movimento normale. Cercare appiattimenti locali, accumuli contro una clip, un'estremità della guaina che si ritira e danni visibili alla superficie in silicone. Registrare la posizione dei segni di usura dopo una prova realistica di manipolazione o movimento. Non lasciare che la selezione della guaina forzi un tubo flessibile al di sotto del suo raggio di curvatura minimo specificato.

Controllare il rivestimento per l'effettiva esposizione

Indicare se la guaina toccherà una superficie calda, si troverà vicino a calore radiante o proteggerà principalmente dallo strofinamento. Fornire la temperatura normale e di picco nella posizione della guaina, la durata dell'esposizione e qualsiasi fluido utilizzato nell'assieme o nel processo di pulizia. Richiedere i dati di test attuali per la costruzione in aramide e silicone fornita. Il limite di temperatura dell'assieme completo di cavo o tubo flessibile potrebbe essere inferiore a quello di un singolo materiale della guaina.

Per un'applicazione elettrica, descrivere se la guaina è una copertura protettiva aggiunta sopra un cavo già isolato o parte di un sistema di isolamento approvato. Se è richiesto un test di tensione o di fiamma, indicare il metodo e richiedere i risultati per la guaina spalmata finita. L'esistenza di uno strato di silicone non stabilisce una particolare classificazione elettrica.

Mantenere separate le costruzioni in fibra

Una guaina in fibra di vetro spalmata di silicone utilizza una fibra di base diversa. Se la specifica di progetto richiede vetro, esaminare guaina in fibra di vetro spalmata in gomma siliconica alle sue condizioni. Le sue prestazioni di dimensione, termiche ed elettriche non dovrebbero essere copiate in una specifica di acquisto di una guaina in aramide semplicemente perché entrambe hanno un esterno in silicone.

Una specifica breve per una richiesta di campione

• Diametro esterno massimo del tubo flessibile o del fascio di cavi finito e tolleranza consentita.
• Raccordo o connettore più grande lungo il percorso di installazione.
• Lunghezza protetta richiesta, posizione dell'estremità tagliata e fase di assemblaggio.
• Spazio libero minimo attraverso le staffe e raggio di curvatura di esercizio.
• Fonte di calore, esposizione operativa e di picco e contatto con i fluidi.
• Test richiesti e come verrà accettato il campione montato.

Inviare tale disegno e richiesta di campione attraverso la pagina del prodotto guaina in aramide spalmata di silicone. Chiedere al fornitore di indicare la tolleranza del diametro interno finito, il diametro esterno, i dettagli del rivestimento e i relativi dati di test sul preventivo. Montare e ispezionare un campione sull'assieme reale prima di approvare una lunghezza di taglio di produzione.
