Risposta rapida

Per dimensionare una guarnizione in corda di fibra di vetro, registrare la larghezza pulita della sede, la profondità della sede, la fessura a porta chiusa, il raggio d'angolo e la lunghezza totale dell'asse. Quindi selezionare una corda tonda o quadrata la cui struttura finita possa occupare quello spazio alla compressione approvata dal produttore. Una corda troppo piccola potrebbe lasciare una via di fuga; una corda troppo grande potrebbe impedire alla porta di chiudersi o schiacciare permanentemente la treccia.

Non esiste una percentuale unica di sovradimensionamento o compressione applicabile a ogni corda trecciata. Densità, motivo della treccia, anima, rivestimento, rinforzo e geometria della porta possono modificare il comportamento di due corde con lo stesso diametro nominale.

Perché misurare la corda rimossa non basta

Una vecchia guarnizione è utile come riferimento, ma non è una dimensione principale affidabile. Potrebbe aver perso resilienza, aver assorbito residui di lavorazione, essersi allungata durante la rimozione o aver assunto una forma rettangolare permanente all'interno del canale. Misurare solo la faccia appiattita più larga può portare a un ricambio sovradimensionato. Misurare solo la sezione schiacciata più stretta può portarne a uno sottodimensionato.

Per i lavori di manutenzione, conservare la guarnizione rimossa e fotografarla prima dello smaltimento. Registrarne il profilo, la posizione della giunzione, la direzione di installazione ed eventuali guasti locali. Utilizzare queste osservazioni insieme alle misurazioni effettuate sulla sede metallica pulita.

Per la progettazione di una nuova porta, lavorare partendo dal disegno e da un campione di chiusura rappresentativo. Il fornitore deve comprendere sia la sede di contenimento sia la distanza disponibile quando la porta è completamente agganciata.

Le cinque misurazioni necessarie per il dimensionamento della guarnizione in corda

Misurare la sede prima di scegliere il diametro della corda

1. Rendere l'apparecchiatura sicura. Isolare il forno, la stufa o la caldaia, lasciarli raffreddare e seguire la procedura di lockout del sito prima di aprire o rimuovere una porta.
2. Rimuovere con cura la vecchia guarnizione. Conservare una sezione rappresentativa e notare se era incollata, trattenuta meccanicamente o semplicemente pressata nella sede.
3. Pulire il canale. Vecchio adesivo, incrostazioni e fibra compattata possono ridurre la larghezza e la profondità utilizzabili. Misurare la sede metallica anziché il residuo.
4. Effettuare letture in diverse posizioni. Confrontare i lati dritti, gli angoli, le aree delle cerniere e il lato del fermo. Registrare i valori più piccoli e più grandi anziché riportare una sola lettura conveniente.
5. Controllare la superficie di accoppiamento. Cercare distorsioni, erosione, riparazioni di saldatura, cerniere allentate e forza di chiusura irregolare. Una nuova corda non può compensare ogni difetto meccanico.
6. Inviare un disegno o fotografie contrassegnate. Una vista in sezione che mostra larghezza, profondità, spazio e direzione di chiusura è più utile di un diametro della fune scritto senza contesto.

Come valutare la compressione senza utilizzare una percentuale universale

La compressione è la riduzione dell'altezza libera della fune quando il giunto è chiuso. Può essere espressa come:

Compression (%) = (free seal height − installed seal height) ÷ free seal height × 100

Per una fune trattenuta in una scanalatura, l'altezza libera della guarnizione deve descrivere l'altezza effettiva presentata alla superficie di accoppiamento dopo che la fune è alloggiata. Non è sempre identica al diametro del catalogo. L'altezza installata della guarnizione è lo spazio disponibile sulla stessa linea di tenuta quando la porta è completamente chiusa.

Questo calcolo descrive la geometria; non stabilisce il limite accettabile. Chiedere al fornitore di confermare l'intervallo di compressione consentito per l'esatta costruzione quotata. Una treccia tonda a media densità, una treccia quadra densa, una fune morbida lavorata a maglia e una fune rivestita possono produrre forze di chiusura molto diverse alla stessa percentuale nominale.

Se la porta è già in servizio, una prova su un campione breve è spesso più affidabile rispetto all'applicazione di una formula generica presa da internet. La prova deve confermare che la fune rimanga in posizione, la porta si chiuda senza forza eccessiva e il contatto sia continuo lungo tutto il perimetro.

Fune trecciata tonda o fune trecciata quadra?

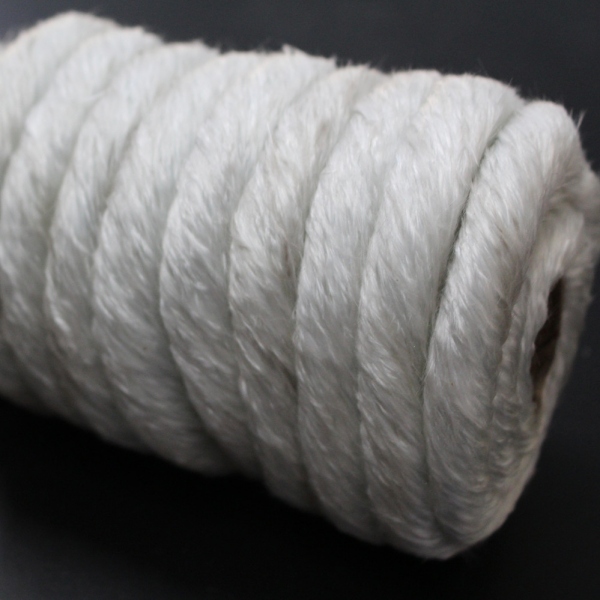

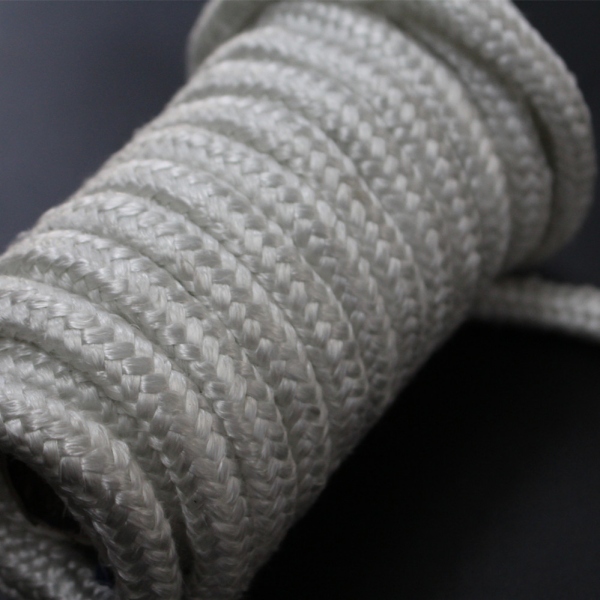

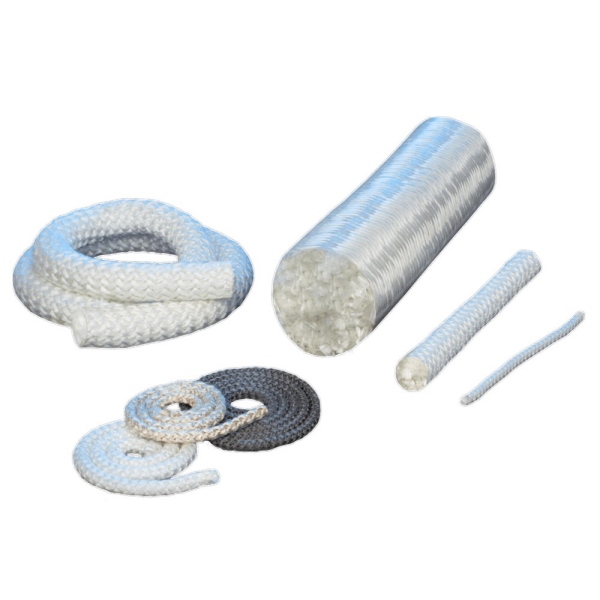

Fune in fibra di vetro trecciata tonda

Un profilo tondo è un punto di partenza pratico per scanalature raccordate, percorsi di tenuta curvi e canali progettati per trattenere una fune circolare. Può seguire angoli e percorsi irregolari, mentre la costruzione trecciata fornisce una superficie più stabile rispetto a una fune ritorta libera.

Per questo profilo, consultare la pagina del prodotto fiberglass round braided rope. In una richiesta di offerta (RFQ), indicare il diametro richiesto, la costruzione, la lunghezza, le condizioni operative e le misurazioni della scanalatura anziché richiedere solo "fune standard in fibra di vetro".

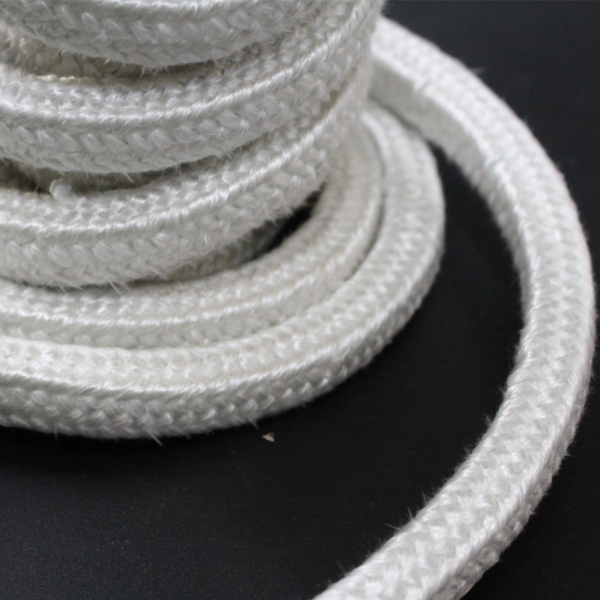

Fune in fibra di vetro trecciata quadra

Un profilo quadrato fornisce facce di contatto piane e può alloggiarsi in modo più prevedibile in un canale rettangolare. Può essere appropriato dove la larghezza e la profondità della scanalatura sono controllate separatamente o dove una fune tonda tende a ruotare o a lasciare spazio inutilizzato agli angoli del canale.

Per una sezione a lati piatti, confrontare la fiberglass square braided rope. Non sostituire dimensioni nominali uguali senza controllare il volume installato, la densità e la forza di chiusura richiesta.

La densità della treccia modifica la vestibilità

La dimensione nominale non descrive completamente una guarnizione a fune. La densità della treccia e la costruzione interna influiscono sulla facilità con cui la fune si piega, su quanto si espande lateralmente e sulla forza con cui spinge contro la porta.

• Costruzione più morbida: più facile da conformare attorno a superfici irregolari, ma potrebbe richiedere un maggiore supporto e può essere più facile da sovra-comprimere.
• Treccia più densa: dimensionalmente più stabile e resistente ai danni da manipolazione, ma generalmente richiede una scanalatura più precisa e una maggiore forza di chiusura.
• Costruzione dell'anima: un'anima in fibra solida, una costruzione cava o un'anima rinforzata modificano il recupero e il raggio di curvatura.
• Trattamento superficiale: i rivestimenti possono modificare attrito, rigidità, comprimibilità e resistenza ai fluidi.

Per ordini OEM ripetuti, il campione approvato dovrebbe definire più delle dimensioni esterne. Registrare la costruzione del prodotto, la massa per unità di lunghezza o il controllo di densità concordato, la tolleranza dimensionale e il riferimento di approvazione del campione.

Quando valutare una fune rivestita

Una fune in fibra di vetro non rivestita è adatta per molte applicazioni di tenuta termica statica a secco. Una costruzione rivestita può essere presa in considerazione quando l'acquirente necessita di una ridotta sfilacciatura della superficie, di una superficie di installazione più liscia o di una maggiore resistenza al fluido di processo specificato.

Silicone rubber coated fiberglass rope è una costruzione separata e non deve essere trattata come una variante di colore intercambiabile. Il rivestimento modifica l'intero assieme, pertanto temperatura, fluido, pressione, rigidità e compressione devono essere riesaminati.

Non dare per scontato che un rivestimento renda il giunto a tenuta di pressione o adatto a qualsiasi servizio di gas, vapore o liquido. Fornire il fluido esatto, la concentrazione, la pressione normale, le escursioni di pressione e il modello di esposizione per la valutazione.

La selezione della temperatura viene dopo la geometria

Una guarnizione di dimensioni corrette può comunque guastarsi se il materiale viene utilizzato oltre le condizioni di lavoro approvate. Fornire la temperatura nel punto di tenuta, non solo il punto di impostazione del forno o la temperatura della camera del forno. Includere la temperatura continua normale, la temperatura di picco, la durata del picco e la frequenza dei cicli termici.

Utilizzare la temperatura di esercizio continua documentata della costruzione della fune finita. La temperatura di classificazione della fibra, il punto di fusione e l'esposizione di picco a breve durata sono valori diversi. Adesivo, rivestimento, filato da cucito, rinforzo o un fermo metallico vicino possono diventare il componente limitante.

Se il requisito di temperatura verificato supera la costruzione in fibra di vetro selezionata, confrontare le famiglie di materiali in Fiberglass Rope vs Ceramic Fiber Rope: How to Choose a High Temperature Seal. Questo separa un problema di dimensionamento da un problema di temperatura del materiale.

Come determinare la lunghezza della guarnizione richiesta

Misurare lungo la linea centrale della gola pulita passando per ogni angolo. Per una porta rettangolare, non affidarsi solo alla larghezza e all'altezza esterne della porta perché il percorso della guarnizione potrebbe essere rientrato, raccordato o interrotto da ferramenta.

Identificare la posizione della giunzione prima dell'ordinazione. Deve essere accessibile per l'installazione e posizionata secondo il design dell'apparecchiatura. Specificare se la treccia sarà fornita come matassa continua, lunghezza in bobina, lunghezza tagliata, anello chiuso o assieme fabbricato.

Non tirare la treccia durante la misurazione o l'installazione. La tensione può ridurne il diametro apparente e causare il distacco delle estremità dopo il riscaldamento. Il margine di taglio e il metodo di giunzione devono essere concordati con il fornitore poiché dipendono dalla stabilità della treccia, dal trattamento delle estremità e dalla procedura di installazione.

Errori comuni di dimensionamento

• Ordinare basandosi sulla vecchia guarnizione schiacciata: la deformazione permanente nasconde il profilo e le dimensioni originali.
• Utilizzare solo la larghezza della gola: la larghezza non rivela la profondità della gola o lo spazio finale a porta chiusa.
• Scegliere una treccia più grande per fermare ogni perdita: una dimensione eccessiva può tenere aperta la porta, sovraccaricare le chiusure o schiacciare la treccia.
• Ignorare il profilo: una treccia tonda e una quadrata con la stessa dimensione dichiarata non occupano un canale allo stesso modo.
• Ignorare la densità: due trecce con dimensioni uguali possono richiedere una forza di chiusura diversa e mostrare un recupero differente.
• Tirare durante l'installazione: la treccia può assottigliarsi e successivamente ritrarsi in corrispondenza della giunzione.
• Usare una regola di compressione generica: le percentuali pubblicate possono fare riferimento a un materiale, una treccia, una densità o un design dell'apparecchiatura differenti.
• Ignorare le condizioni della porta:pannelli imbarcati, cerniere usurate e chiusure disalineate possono creare perdite localizzate anche con la corda corretta.

Prototipo e ispezione in accettazione

Per un nuovo design o una sostituzione senza specifiche originali affidabili, approvare un campione rappresentativo prima di rilasciare l'ordine all'ingrosso. Verificare quanto segue:

• Profilo e dimensioni nominali prima dell'installazione
• Tolleranza dimensionale e coerenza lungo la lunghezza
• Capacità di alloggiarsi in tratti dritti e angoli senza torsioni
• Forza di chiusura della porta e innesto della chiusura
• Contatto lungo l'intero perimetro
• Adattamento della giunzione e stabilità delle estremità
• Condizioni dopo cicli termici controllati
• Segni di schiacciamento, sfilacciamento, indurimento o estrazione

Conservare insieme il campione di corda approvato, la revisione del disegno e le specifiche di acquisto. Ciò offre ai reparti acquisti, qualità e manutenzione un riferimento comune per gli ordini futuri.

Lista di controllo RFQ per guarnizioni in corda di fibra di vetro

Domande frequenti

La nuova corda in fibra di vetro deve avere lo stesso diametro della vecchia guarnizione?

Non automaticamente. La vecchia guarnizione potrebbe essere permanentemente appiattita o allungata. Misurare la scanalatura pulita e lo spazio della porta chiusa, quindi utilizzare la vecchia corda solo come prova di supporto.

Posso scegliere la misura della corda basandomi solo sulla larghezza della scanalatura?

No. Sono necessari anche la profondità della scanalatura, lo spazio della porta chiusa, il raggio dell'angolo, la densità della corda e l'intervallo di compressione approvato. La sola larghezza non può prevedere quanto sporge la tenuta o quanta forza di chiusura crea.

Quanto deve essere compressa una guarnizione in corda di fibra di vetro?

Utilizzare l'intervallo approvato per l'esatta costruzione della corda. Non esiste una percentuale universale per ogni corda intrecciata, torciata, a maglia, con anima solida, con anima cava o rivestita. Confermare la geometria proposta con il produttore ed eseguire un montaggio di prova quando possibile.

È meglio la corda in fibra di vetro tonda o quadrata per la porta di un forno?

Nessun profilo è universalmente migliore. La corda tonda si adatta comunemente a scanalature curve o raccordate, mentre la corda quadrata può fornire un contatto piatto e un posizionamento stabile in un canale rettangolare. La scanalatura esistente e il design della porta dovrebbero determinare il profilo.

Come si calcola la lunghezza della corda?

Misurare la linea centrale della scanalatura completa con un nastro flessibile o un cordino anelastico. Includere gli angoli e definire la posizione della giunzione. Concordare qualsiasi margine di taglio con il fornitore e non allungare la corda durante la misurazione.

Cosa succede se la guarnizione della misura corretta perde ancora?

Controllare la forza di chiusura irregolare, cerniere usurate, deformazione della porta, superfici della scanalatura danneggiate, una scarsa giunzione, sovracompressione localizzata o degrado del materiale. Le perdite non sono sempre causate dal diametro nominale della corda.

Quando si dovrebbe invece considerare la corda in fibra ceramica?

Prendere in considerazione un altro materiale quando la temperatura di esercizio continua documentata o altri requisiti di servizio superano la capacità della costruzione completa della corda in fibra di vetro. Confermare la temperatura effettiva della linea di tenuta e tutti i componenti dell'assemblaggio prima di cambiare i materiali.
