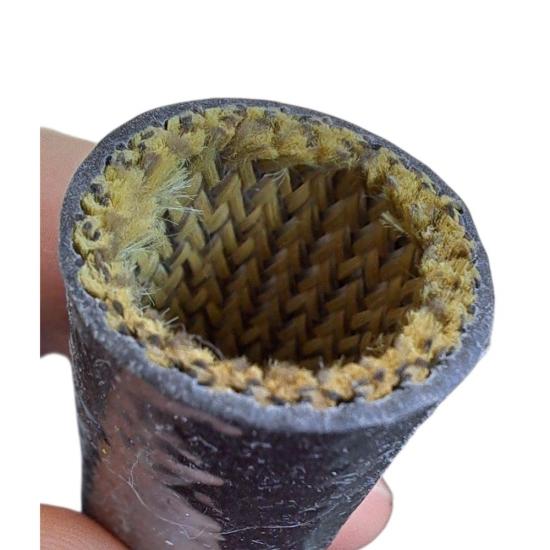

Guaina in aramide spalmata di silicone

La guaina in aramide rivestita in silicone combina una base tubolare in tessuto aramidico con una superficie esterna rivestita in silicone. Viene utilizzata come strato protettivo esterno attorno a tubi flessibili, cablaggi e fasci di cavi, dove è necessario considerare congiuntamente l'esposizione al calore e il contatto con le apparecchiature circostanti. La guaina viene selezionata come parte dell'assemblaggio finale: il componente sottostante, il percorso, i raccordi terminali e la temperatura a livello della guaina influenzano le specifiche.

Materiali e costruzione

• Tessuto interno:Fibra aramidica in una guaina tubolare.
• Superficie esterna:Rivestimento in silicone sul tessuto aramidico.
• Forma del prodotto:una guaina protettiva a innesto per un percorso di installazione adeguato.
• Usi principali:Protezione esterna di tubi flessibili, cavi e cablaggi.

La base in aramide fornisce una struttura tessile per la protezione meccanica, mentre lo strato di silicone crea un rivestimento esterno. Le prestazioni del manicotto finito dipendono dal filato, dalla struttura tessile, dal rivestimento e dalle dimensioni. Richiedete la scheda tecnica aggiornata per la versione oggetto del preventivo qualora il progetto specifichi un limite di temperatura, una prova di abrasione, l'esposizione ai fluidi o un requisito elettrico.

Dove si colloca

I progetti tipici includono cablaggi instradati in prossimità di macchinari caldi, cavi industriali con punti di contatto in corrispondenza delle staffe e tubi flessibili che necessitano di un ulteriore strato esterno lungo parte del loro percorso. La guaina può essere considerata anche per apparecchiature in cui vibrazioni o interventi di manutenzione comportano la manipolazione ripetuta di una linea protetta. Verificare le condizioni operative con un campione sull'assemblaggio reale, in particolare in corrispondenza di curve, morsetti ed estremità della guaina.

Si tratta di un rivestimento per tubi flessibili o cavi; non aumenta la pressione nominale del tubo né sostituisce l'isolamento primario specificato per il cavo. Se l'applicazione richiede una certificazione in termini di resistenza alla fiamma, agli spruzzi di materiale fuso o alle proprietà dielettriche, si prega di includere il metodo di prova applicabile nella richiesta e di esaminare i risultati relativi a questa specifica tipologia di rivestimento.

Scelta della taglia della manica

Misurare il diametro esterno massimo del tubo flessibile o del fascio di cavi finito, compreso qualsiasi nastro adesivo o rivestimento esterno che rimanga sotto la guaina. Quindi misurare il connettore, la ghiera a crimpare o altro elemento più grande che la guaina deve coprire. Se la guaina viene montata prima che tale elemento sia assemblato, indicare la sequenza di installazione; ciò potrebbe consentire un accoppiamento più preciso lungo la sezione protetta.

Verificate anche lo spazio disponibile intorno al manicotto rivestito. Richiedete il diametro interno finale previsto, la tolleranza e il diametro esterno, quindi confrontateli con le aperture della staffa e il raggio di curvatura di lavoro. Una breve prova su un campione dovrebbe dimostrare se il manicotto può essere installato senza danneggiare il rivestimento e se rimane sull'area prevista durante il movimento.

Calore, contatto ed esposizione

Per la selezione termica, riportare la temperatura misurata nel punto in cui è applicata la guaina, il tempo di esposizione normale e qualsiasi picco di breve durata. Specificare se la guaina è a contatto con una superficie calda o se si trova a una certa distanza da essa. Le coperture dei tubi flessibili, le guaine dei cavi, i morsetti e i terminali nelle vicinanze potrebbero avere limiti di temperatura inferiori rispetto alla guaina protettiva, pertanto è necessario valutare l'intero gruppo di cavi.

Se la superficie esterna verrà a contatto con olio, carburante, detergenti o altri fluidi, specificare il tipo di fluido e le modalità di esposizione. Se il problema principale è lo sfregamento, descrivere la superficie di contatto e il ciclo di movimento. Questi dettagli consentono di selezionare un campione e concordare un'ispezione o una prova significativa, anziché basarsi su una generica dichiarazione relativa al materiale.

Costruzioni di manicotti correlati

Laddove non sia richiesto un rivestimento esterno in silicone e l'usura meccanica sia la principale preoccupazione, vedere ilmanicotto in aramide intrecciata. Laddove la specifica richieda una base in fibra di vetro sotto un rivestimento in silicone, vedereguaina in fibra di vetro rivestita in gomma siliconicaCiascuno ha una diversa composizione materiale e deve essere qualificato con i propri dati relativi a dimensioni e prestazioni.

Cosa includere in una richiesta di informazioni

• Tipo di tubo flessibile o cavo, diametro esterno massimo finito e tolleranza di produzione.
• Il raccordo o connettore terminale più grande su cui deve passare il manicotto.
• Lunghezza coperta, raggio di curvatura, spazio disponibile e sequenza di installazione.
• Temperatura normale e temperatura di picco sulla manica, con durata dell'esposizione.
• Superfici di contatto, movimento, fluidi e qualsiasi metodo di prova richiesto.
• Quantità, lunghezza di taglio o formato del rotolo preferiti e requisiti per i campioni.

Inviate un disegno o delle foto dell'assemblaggio fresato con questi dettagli. Anhui Parker New Material Co., Ltd. potrà esaminare la richiesta, confermare la costruzione e le dimensioni proposte e predisporre un campione o un preventivo per il vostro progetto.

Domande frequenti

È possibile installare la guaina sopra un raccordo per tubo flessibile già esistente?

Dipende dalla dimensione esterna maggiore del raccordo e dall'apertura utilizzabile del manicotto rivestito selezionato. Fornire il disegno del raccordo ed eseguire una prova su un campione prima di specificare le dimensioni di produzione.

La guaina è uguale a una guaina ignifuga in fibra di vetro rivestita in silicone?

No. Questo prodotto utilizza una base in tessuto aramidico. Una guaina in fibra di vetro rivestita in silicone utilizza una base in fibra di vetro e richiede una revisione separata delle sue dimensioni, dei dati termici e di altre prestazioni.

È disponibile la tensione nominale per ogni dimensione?

Non presumere la tensione nominale dalla sola presenza di un rivestimento in silicone. Specificare i requisiti elettrici e richiedere i dati di prova per la specifica configurazione del manicotto in esame.
