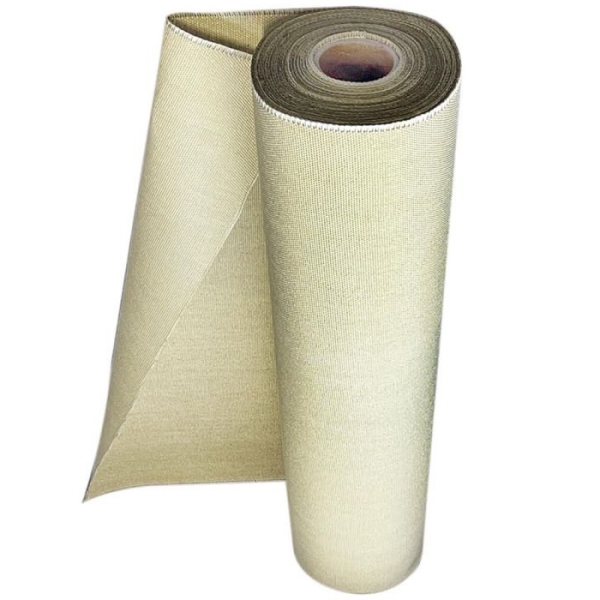

Il tessuto in fibra di vetro spalmato di vermiculite viene utilizzato nei giunti di dilatazione in tessuto in cui uno strato tessile flessibile deve tollerare alte temperature, abrasione superficiale e movimenti ripetuti. In un giunto di dilatazione multistrato, può aiutare a proteggere gli strati sensibili alla temperatura, rinforzare la cinghia flessibile e fornire un'ulteriore barriera termica.
Non dovrebbe tuttavia essere specificato come se un singolo rotolo di tessuto svolgesse ogni funzione del giunto di dilatazione. La tenuta ai gas, la resistenza chimica, l'isolamento, il rinforzo meccanico, la protezione dagli agenti atmosferici e la capacità di accogliere i movimenti possono richiedere materiali diversi e strati separati.
BSTFLEX fornisce Vermiculite Coated Fiberglass Fabric in diversi pesi e spessori per la fabbricazione industriale. BSTFLEX produce anche completi Non-Metallic Fabric Expansion Joints in base alle dimensioni dei condotti, alla temperatura, alla pressione, al movimento e alle condizioni di processo.
Il materiale viene normalmente scelto per la protezione termica, il rinforzo e la durata piuttosto che come barriera universale ai gas o agli agenti chimici.

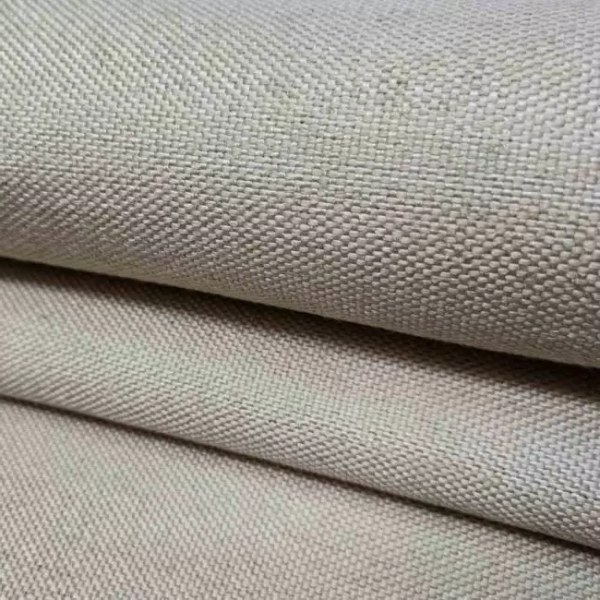

La base in fibra di vetro tessuta fornisce una struttura tessile flessibile. Il trattamento minerale a base di vermiculite aiuta a proteggere la superficie in fibra di vetro da calore intenso, contatto con fiamme e abrasione.
A seconda del design del giunto di dilatazione, il tessuto in fibra di vetro spalmato di vermiculite può essere utilizzato per:
L'esatta funzione deve essere identificata sulla sezione trasversale del giunto di dilatazione. Definirlo semplicemente come "tessuto per giunti di dilatazione" non spiega se si tratti dello strato lato caldo, del tessuto di tenuta dell'isolamento, dello strato di rinforzo o di un'altra parte dell'assemblaggio.
I giunti di dilatazione in tessuto industriale sono comunemente costruiti con più strati perché nessun singolo tessuto fornisce normalmente resistenza ottimale alla temperatura, resistenza chimica, tenuta ai gas, flessibilità e durata all'aperto allo stesso tempo.
| Possibile strato | Funzione primaria | Tipica preoccupazione di selezione |
|---|---|---|
| Tessuto lato caldo o tubo interno | È rivolto verso il lato del processo e protegge i componenti interni | Temperatura del gas, abrasione, polvere e condizioni di flusso |
| Strato in tessuto termico | Fornisce resistenza al calore e supporta il sistema di isolamento | Temperatura sul tessuto, flessibilità e resistenza conservata |
| Strato isolante | Riduce il trasferimento di calore verso i materiali della cinghia esterna | Spessore, densità, compressione e temperatura massima di esercizio |
| Barriera ai gas o ai vapori | Limita la penetrazione di gas di processo o umidità | Composizione chimica, condensa e requisiti di perdita |
| Strato di rinforzo | Aggiunge stabilità dimensionale e resistenza meccanica | Cicli di movimento, carico di trazione, pressione e vibrazione |
| Rivestimento esterno | Protegge l'assieme da intemperie e danni esterni | Raggi UV, acqua, olio, abrasione ed esposizione ambientale |
La fibra di vetro spalmata di vermiculite può svolgere più di una funzione di supporto, ma non dovrebbe essere automaticamente descritta come lo strato a tenuta di gas, chimicamente resistente o resistente alle intemperie.
Un tessuto in fibra di vetro non è automaticamente a tenuta di gas. La trama, il rivestimento, le cuciture, i giunti, i fori per i bulloni e i bordi bloccati possono tutti creare percorsi di perdita.
Se il giunto di dilatazione deve controllare la perdita di gas di processo, specificare:
La barriera contro gas o vapori potrebbe richiedere un altro materiale selezionato per la chimica del processo effettivo. La fibra di vetro spalmata di vermiculite può quindi fungere da strato termico e di rinforzo che aiuta a proteggere tale barriera da una temperatura eccessiva.
Un'affermazione come "la fibra di vetro con vermiculite è resistente al calore" non conferma l'impermeabilità ai gas o la compatibilità chimica.
Una delle domande d'acquisto più importanti è dove viene misurata la temperatura.
Un condotto può trasportare gas a 700°C mentre il coperchio del giunto di dilatazione esterno opera a una temperatura molto inferiore perché l'isolamento e gli strati interni riducono il trasferimento di calore. Al contrario, un tessuto vicino al flusso di gas può subire una temperatura vicina a quella del processo.
La RFQ dovrebbe pertanto distinguere:
BSTFLEX Vermiculite Coated Fiberglass Fabric è pubblicato per applicazioni ad alta temperatura fino a circa 815°C / 1500°F a seconda del tempo di esposizione e delle condizioni operative. Questo valore deve essere applicato allo strato di tessuto selezionato, non automaticamente all'intero giunto di dilatazione.
Una temperatura di servizio continua descrive un funzionamento prolungato nelle condizioni assegnate al tipo di tessuto selezionato. Una temperatura di picco o intermittente descrive un'esposizione temporanea più elevata.
Quando il condotto subisce escursioni termiche, fornire:
Un tessuto che rimane fisicamente presente dopo una breve escursione termica può comunque perdere flessibilità, integrità del rivestimento o resistenza residua. "Nessun foro visibile" non è un criterio di accettazione completo per un giunto di dilatazione in movimento ripetuto.
La capacità di resistenza alle alte temperature non stabilisce la resistenza a ogni gas di processo.
Specificare la composizione del gas, il livello di umidità, il carico di polvere e qualsiasi condensazione prevista. Includere composti di zolfo, acidi, alcali, solventi, nebbia d'olio o altri contaminanti di processo ove pertinente.
La condensazione può essere particolarmente importante perché un gas che appare gestibile alla temperatura di esercizio può formare un liquido più aggressivo quando il sistema si raffredda durante lo spegnimento.
Laddove sia richiesta resistenza chimica o contenimento dei vapori, potrebbe essere necessario un ulteriore strato barriera. La fibra di vetro rivestita di vermiculite può proteggere e rinforzare l'assieme, ma non le deve essere attribuita la funzione di barriera chimica in mancanza di adeguate prove.

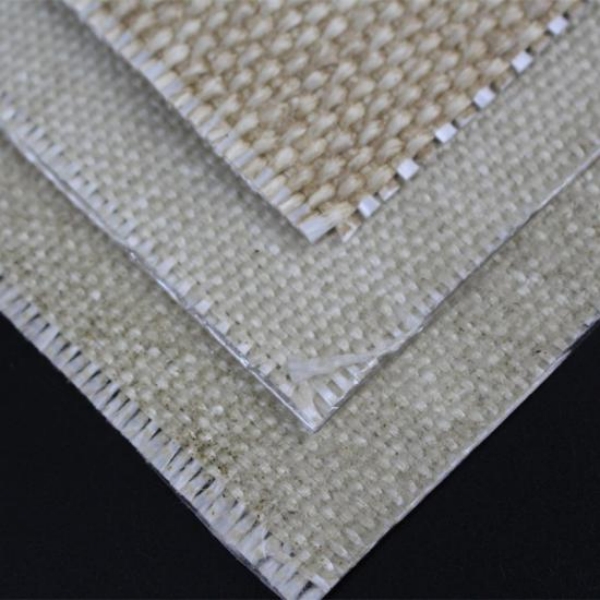

BSTFLEX fornisce strutture standard in fibra di vetro rivestita di vermiculite da circa 0,8 mm a 3,0 mm, con pesi standard attuali da circa 615 g/m² a 1900 g/m².
Un tessuto più pesante può offrire maggiore spessore, massa termica e durata meccanica, ma non garantisce automaticamente:
Uno spessore maggiore può influire anche sul comportamento di flessione e sull'ingombro delle cuciture. Un tessuto molto pesante può essere indicato per uno strato di isolamento termico, ma meno adatto laddove il nastro debba piegarsi ripetutamente con un raggio di movimento ridotto.
La specifica selezionata deve bilanciare protezione termica, flessibilità, resistenza meccanica e requisiti di fabbricazione.
| Riferimento | Peso nominale | Spessore nominale | Larghezza standard |
|---|---|---|---|
| FGF-VC-0.8 | 615 g/m² | 0,8 mm | 100 cm |
| FGF-VC-1 | 816 g/m² | 1,0 mm | 100 cm |
| FGF-VC-1.5 | 1020 g/m² | 1,5 mm | 100 cm |
| FGF-VC-2 | 1380 g/m² | 2,0 mm | 100 cm |
| FGF-VC-2.5 | 1680 g/m² | 2,5 mm | 100 cm |
| FGF-VC-3 | 1900 g/m² | 3,0 mm | 100 cm |
Queste sono opzioni standard in rotoli. La struttura del giunto di dilatazione appropriata deve comunque essere determinata in base all'applicazione. Larghezze speciali, lunghezze dei rotoli, pannelli tagliati e componenti fabbricati possono essere valutati in base ai requisiti del progetto.
Un giunto di dilatazione deve accogliere un movimento definito tra sezioni di condotti o apparecchiature collegate. Il tessuto è solo un componente dell'elemento flessibile.
Fornire i requisiti di movimento separatamente:
Non dare per scontato che i movimenti assiali massimi e laterali massimi elencati separatamente possano verificarsi contemporaneamente. Il movimento combinato può esercitare una sollecitazione diversa sulla cinghia.
La capacità di movimento dipende anche da:
Un tessuto in vermiculite più pesante può migliorare la protezione termica ma può anche modificare il comportamento di flessione e piegatura della cinghia completata.
Il solo spessore del tessuto non stabilisce la classe di pressione di un giunto di dilatazione.
La richiesta di offerta (RFQ) dovrebbe indicare:
Utilizzare unità di pressione chiare e specificare se i valori sono relativi o assoluti.
La pressione negativa può tirare la cinghia flessibile verso l'interno, verso un deflettore di flusso o il bordo del condotto. La pressione positiva può esercitare un carico sulla cinghia, sulle cuciture e sui morsetti. Queste condizioni richiedono la revisione dell'intera costruzione del giunto di dilatazione, non solo della resistenza dello strato in fibra di vetro trattata con vermiculite.
Alta velocità del gas, polvere abrasiva e turbolenza possono danneggiare gli strati tessili flessibili anche quando la loro capacità di temperatura è adeguata.
È possibile utilizzare un deflettore di flusso in metallo per proteggere l'elemento flessibile dal flusso diretto e dall'abrasione da particolato. La geometria del deflettore deve consentire il movimento del giunto specificato senza entrare in contatto o tagliare la cinghia in tessuto.
È possibile utilizzare un cuscino isolante per ridurre la temperatura che raggiunge gli strati esterni. La costruzione del cuscino può includere coperture tessili ad alta temperatura, materiali isolanti e rete di supporto.
Quando viene utilizzata fibra di vetro rivestita in vermiculite attorno a un cuscino isolante, specificare se agisce come:
Il ruolo del tessuto deve essere mostrato chiaramente sul disegno.
Il tessuto piatto può soddisfare i requisiti dei suoi materiali mentre il giunto fabbricato cede in corrispondenza di una giunzione, di un raccordo o di un bordo bloccato.
Specificare:
Il filo deve essere selezionato in base alla temperatura e al carico meccanico in corrispondenza della cucitura. Un tessuto ad alta temperatura non protegge automaticamente un filo da cucito con una classificazione inferiore.
Le cuciture dovrebbero inoltre essere posizionate lontano da punti di forte piegatura o di elevata deformazione, ove possibile.
I giunti rettangolari concentrano le sollecitazioni attorno agli angoli. La geometria degli angoli, la posizione delle cuciture e lo sviluppo della cinghia richiedono un'attenta analisi.
Una striscia di tessuto piatta non deve essere ordinata basandosi esclusivamente su larghezza e altezza del condotto. Il fornitore necessita anche dello spazio installato, della disposizione delle flange, della costruzione degli angoli e del movimento richiesto.
I giunti circolari possono essere forniti come nastri chiusi o nastri aperti per il montaggio in cantiere. La richiesta di offerta deve definire il diametro, la dimensione faccia a faccia, il metodo di fissaggio e se è necessaria la giunzione in opera.
Per entrambe le forme, distinguere le dimensioni del condotto dalle dimensioni del tessuto sviluppato. Non sono necessariamente le stesse.
Prima di confrontare i preventivi, identificare ciò che ci si aspetta che il fornitore fornisca.
L'acquirente riceve tessuto in fibra di vetro spalmato di vermiculite per il proprio taglio e confezionamento. L'ordine deve specificare grado, peso, spessore, larghezza, lunghezza del rotolo e requisiti di ispezione.
Il fornitore fornisce pannelli, coperture per cuscini isolanti o un altro componente tessile fabbricato secondo un disegno. Devono essere inclusi i requisiti per cuciture, filo e dimensioni.
Il fornitore fornisce il nastro multistrato o l'elemento flessibile ma non necessariamente i telai metallici, la protezione interna o la minuteria.
Il preventivo può includere il nastro flessibile, i telai, le barre di serraggio, la protezione interna, i componenti di isolamento e la minuteria di fissaggio.
Il prezzo di un materiale in rotolo non dovrebbe essere confrontato direttamente con il preventivo per un giunto di dilatazione ingegnerizzato completo.
Prima di sostituire il nastro di un giunto di dilatazione, registrare il tipo di danno e la cronologia operativa.
Ispezionare per verificare la presenza di:
Uno strappo vicino a un bordo metallico può indicare contatto o spazio libero inadeguato. Danni vicino al morsetto possono indicare un problema di fissaggio. Danni generali da calore possono indicare un isolamento insufficiente o una temperatura dello strato superiore al previsto.
Passare a un tessuto più spessore senza identificare la causa del guasto potrebbe solo ritardare lo stesso problema.
| Voce della RFQ | Informazioni richieste |
|---|---|
| Ambito della fornitura | Tessuto in rotolo, pannello tagliato, componente cucito, nastro di ricambio o giunto completo |
| Geometria del condotto | Dimensioni tonde o rettangolari, disposizione delle flangee spazio installato |
| Temperatura | Temperatura normale del gas, temperatura di progetto, escursioni e temperatura prevista dello strato di tessuto |
| Fluido di processo | Composizione del gas, umidità, polvere, sostanze chimiche ed eventuale condensazione |
| Pressione | Condizioni di pressione normale, di progetto, di vuoto e fluttuante |
| Movimento | Movimento assiale, laterale, angolare e combinato con frequenza dei cicli |
| Requisiti del tessuto | Costruzione di base, spessore, peso, larghezza e tolleranze applicabili |
| Funzione dello strato | Tessuto lato caldo, rivestimento isolante, strato di rinforzo o altra posizione specificata |
| Fabbricazione | Filato, cuciture, giunzioni, risvolti, fori e rinforzo dei bordi |
| Documentazione | Dati tecnici richiesti, registri di ispezione e specifiche del cliente |
| Quantità | Prototipo, sostituzione per manutenzione o richiesta di produzione |
Può far parte di un nastro per giunti di dilatazione, ma la costruzione completa dipende dai requisiti di temperatura, pressione, composizione del gas, movimento e tenuta alle perdite. Il solo tessuto per alte temperature potrebbe non fornire la barriera al gas richiesta, la copertura per intemperie o le prestazioni strutturali complete.
Non dovrebbe essere specificato automaticamente come a tenuta di gas. Tessuto, cuciture, bordi tagliati e fori di fissaggio possono consentire perdite. Ove sia richiesta la contenimento del gas, specificare lo strato barriera e il test di tenuta per il giunto completato.
Il grado BSTFLEX attuale è pubblicato per applicazioni ad alta temperatura fino a circa 815°C / 1500°F a seconda del tempo di esposizione e delle condizioni operative. Il valore rilevante è la temperatura allo strato di tessuto, non solo la temperatura del gas di processo.
Non esiste uno spessore universale. La costruzione corretta dipende dalla funzione dello strato, dalla temperatura, dal movimento, dal carico meccanico e dalla geometria di fabbricazione. Le opzioni standard BSTFLEX variano da circa 0,8 mm a 3,0 mm.
Non automaticamente. La capacità di pressione dipende dal giunto completo, inclusi tutti gli strati, le cuciture, i morsetti, la geometria e i componenti di supporto. Il solo spessore del tessuto non può stabilire la pressione nominale dell'assemblaggio.
Non come sostituzione diretta senza una verifica. Il tessuto in vermiculite viene solitamente selezionato per la protezione termica ad alta temperatura, mentre la fibra di vetro rivestita in silicone può essere scelta per flessibilità, resistenza all'umidità e protezione della superficie esterna. Possono svolgere funzioni diverse nello stesso assemblaggio.
Sì. BSTFLEX può fornire rotoli standard, pannelli tagliati e componenti tessili fabbricati in base a disegni, dimensioni e requisiti operativi.
Per il materiale in rotoli, invia a BSTFLEX lo spessore, il peso, la larghezza, la lunghezza del rotolo, la quantità e la posizione dello strato previsti. Consulta le Specifiche del tessuto in fibra di vetro rivestito in vermiculite come punto di partenza.
Per una cinghia flessibile di ricambio o un gruppo completo, fornisci le dimensioni del condotto, i dettagli di fissaggio, la temperatura, la pressione, la composizione del gas, il movimento e le fotografie dell'installazione esistente. BSTFLEX può valutare i requisiti attraverso la sua gamma di Giunti di dilatazione tessili non metallici.
Ulteriori opzioni in fibra di vetro, silice, ceramica e tessuti rivestiti sono disponibili nella categoria Tessuti per alte temperature.
Contatta BSTFLEX per la selezione dei materiali, campioni e un preventivo di progetto. Specifica chiaramente se la richiesta riguarda un tessuto in rotolo, un componente tessile confezionato, una cinghia di ricambio o un giunto di dilatazione completo.
