Nastro per guarnizioni in vetro per stufe per assemblaggio OEM: larghezza, spessore e funzione adesiva

Un produttore di stufe può utilizzare lo stesso pannello di visione in diversi design di porte, e tuttavia necessitare di un dettaglio della guarnizione diverso per ciascuno di essi. La rientranza del telaio, le clip di montaggio e il percorso del nastro determinano l'accoppiamento. Ordinare una striscia nera basandosi unicamente sulla larghezza lascia irrisolti tali requisiti di montaggio.

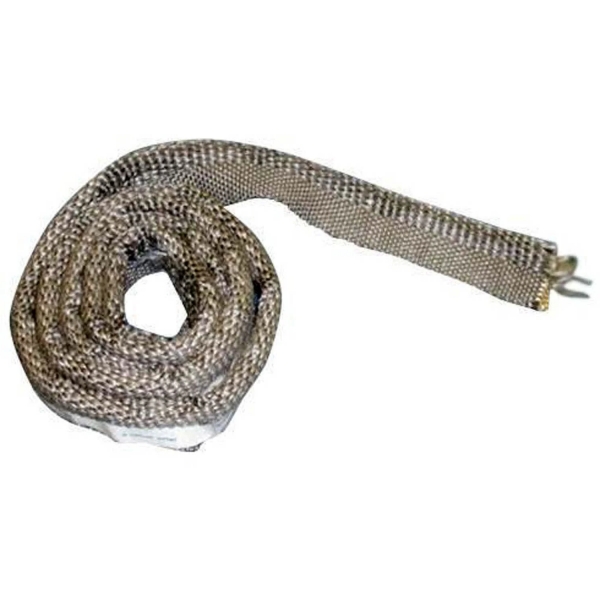

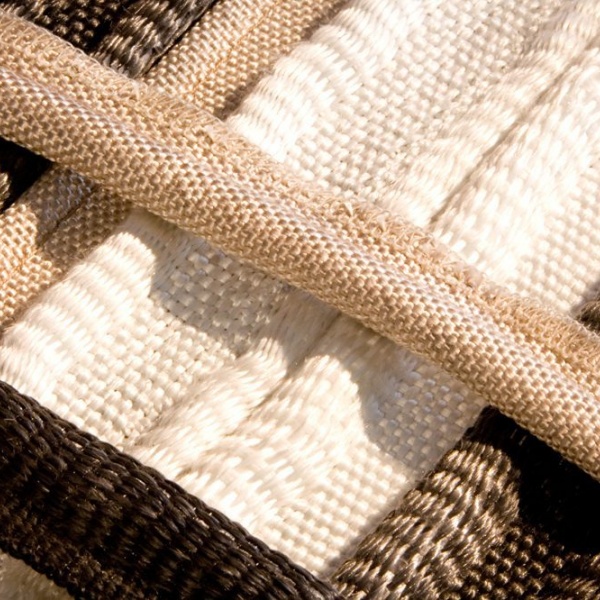

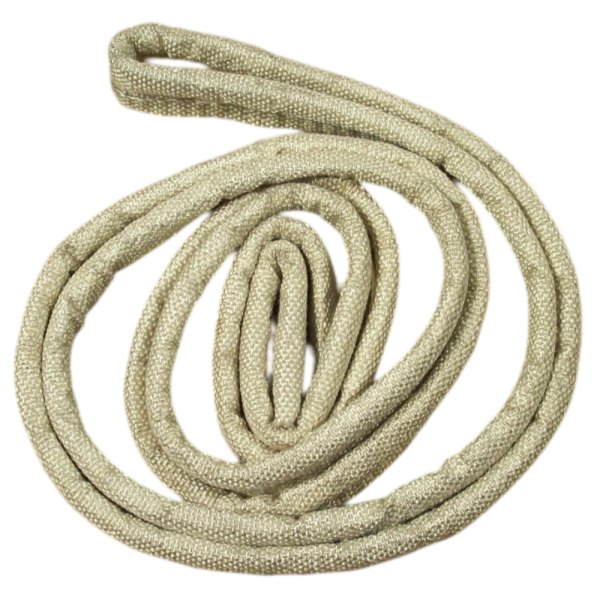

Il nastro per guarnizione del vetro della stufa è una striscia tessile piatta utilizzata nell'interfaccia tra un pannello di visione e il relativo sistema di montaggio. Un supporto autoadesivo aiuta a posizionare la striscia durante il montaggio; non si deve presupporre che fornisca il fissaggio strutturale permanente del pannello. Per gli acquisti OEM, specificare il nastro come parte del dettaglio di ritenzione del vetro, non come ricambio universale per qualsiasi tenuta sull'apparecchio.

BSTFLEX nastro piatto autoadesivo per vetro stufa fornisce un punto di partenza per questo tipo di richiesta. Le dimensioni, i requisiti del supporto e i controlli di omologazione devono seguire il disegno dell'apparecchio.

Individuare la guarnizione nel gruppo vetro

Contrassegnare esattamente dove si posiziona il nastro: contro una faccia del pannello, attorno a un bordo, o tra un elemento di ritenzione e il pannello. Queste posizioni non richiedono la stessa larghezza sviluppata o la stessa lunghezza di taglio. Mostrare il lato adesivo sul disegno in sezione in modo che l'installatore sappia quale superficie riceve il supporto.

Mantenere questo componente separato dalla guarnizione tra la porta completa e il corpo della stufa. Una treccia tonda per porte, un nastro a scaletta e una guarnizione piatta per finestre di stufe possono svolgere compiti differenti, anche quando tutti e tre compaiono nello stesso catalogo ricambi. Non combinare le loro specifiche sotto un unico codice generico per la guarnizione.

Utilizzare il materiale del pannello specificato per l'apparecchio. In un gruppo di visione in vetroceramica, il telaio e il pannello possono reagire diversamente al calore. Il sistema di montaggio deve tenere conto di tale movimento e delle tolleranze di fabbricazione, evitando al contempo il contatto diretto tra il pannello e le parti metalliche.

Scegliere la larghezza dalla sezione trasversale, non dal perimetro della finestra

Il perimetro della finestra aiuta a determinare la lunghezza del percorso, ma non determina la larghezza del nastro. Iniziare contrassegnando le superfici che il tessile deve coprire e le aree che devono rimanere libere.

Per una striscia alloggiata su una faccia, verificare la fascia di contatto disponibile e la sua posizione rispetto all'elemento di ritenzione. Per un sistema di avvolgimento del bordo omologato, il nastro deve seguire il bordo e fornire la copertura richiesta sulle facce adiacenti. Confermare tale larghezza sviluppata su un campione anziché sceglierla basandosi unicamente sullo spessore del pannello.

Una striscia più larga non è automaticamente più sicura. Potrebbe estendersi oltre la sede prevista, interferire con un dettaglio di ritenzione o intrudere nell'area di visione. Allo stesso modo, una striscia troppo stretta potrebbe non coprire parte della fascia di contatto specificata. Registrare sia la larghezza del nastro sia la sua posizione sul pannello.

Considerare lo spessore come parte della tolleranza di montaggio

Includere lo spessore del pannello, la rientranza del telaio, la posizione dell'elemento di ritenzione e lo spessore del nastro installato nell'analisi dimensionale. Verificare le combinazioni consentite a entrambe le estremità dell'intervallo di tolleranza, non solo su un gruppo nominale che si adatta bene.

Un tessile morbido necessita di una condizione di misurazione dello spessore concordata. Chiedere se il valore citato descrive il solo tessile o il nastro finito con supporto adesivo, ed escludere la pellicola protettiva rimovibile dallo spessore installato. Registrare il metodo di misurazione quando lo spessore costituisce una caratteristica di accettazione.

Una guarnizione più spessa non sostituisce la correzione del telaio o dell'elemento di ritenzione. Un serraggio eccessivo o non uniforme può caricare localmente un pannello di visione. Seguire i requisiti di montaggio dei fornitori del pannello e dell'apparecchio, compresi i loro limiti sulla pressione di contatto e sul fissaggio. Non esiste una coppia di serraggio universale stabilita dalle parole "nastro per vetro stufa".

Assegnare all'adesivo sensibile alla pressione (PSA) un ruolo definito nella linea di montaggio

L'adesivo sensibile alla pressione, o PSA, può mantenere allineata una striscia mentre il pannello viene posizionato e le sue parti di ritenzione vengono installate. Definire per quanto tempo sia necessaria tale funzione di posizionamento nella sequenza di produzione effettiva. Un campione che rimane in posizione su un banco orizzontale potrebbe non risolvere il problema della movimentazione per un telaio spostato tra diverse stazioni di lavoro.

Verificare il tack iniziale sulla superficie di contatto specificata, compresi eventuali rivestimenti o finiture approvati. Confermare la preparazione della superficie e le condizioni di applicazione con i fornitori del collante e dei pannelli. Durante una prova di linea, verificare la rimozione del liner, la precisione di posizionamento e se la rimozione del liner deforma il tessuto.

La resistenza termica del tessuto in fibra di vetro e il limite operativo dell'adesivo sensibile alla pressione (PSA) sono specifiche distinte.La descrizione di un materiale ad alta temperatura non stabilisce un legame adesivo duraturo a quella temperatura. Laddove il supporto è solo un ausilio per l'installazione, il sistema di montaggio approvato deve trattenere la guarnizione e il pannello durante il funzionamento.

Non rispondere a una debole posizione di fissaggio aggiungendo un cordolo di cemento o silicone non verificato attorno al pannello. Un legame rigido o eccessivamente restrittivo può interferire con il comportamento di montaggio previsto. Qualsiasi sistema di incollaggio aggiuntivo richiede l'approvazione per il design del pannello e dell'apparecchio.

Inserisci angoli, giunzioni e aree libere nel disegno

Mostrare il punto di inizio, il punto di fine e la lavorazione di ogni angolo. Laddove si incontrano lunghezze separate, definire il giunto invece di lasciare che sia l'installatore a scegliere tra un giunto di testa e una sovrapposizione. Uno strato aggiuntivo modifica la stratificazione locale e deve essere considerato nell'assemblaggio.

Laddove il disegno approvato dell'apparecchio includa un'apertura intenzionale o un passaggio d'aria, mantenere tale caratteristica. Non estendere il nastro in un'area libera specificata semplicemente per far sembrare la guarnizione continua. Il disegno dovrebbe distinguere un'interruzione richiesta da uno spazio vuoto non intenzionale.

Preparare un'istruzione di assemblaggio preliminare utilizzando fotografie del dettaglio approvato. Mostrare la faccia adesiva, il percorso del nastro, i giunti e la disposizione del fermo. Includere un metodo per movimentare il pannello senza danneggiarne i bordi; i danni nascosti ai bordi non vengono corretti coprendoli con il tessuto.

Trasformare il campione approvato in una specifica di acquisto ripetibile

Di seguito viene fornito un piano di controllo suggerito per una richiesta OEM. Selezionare i controlli pertinenti all'apparecchio e concordare i relativi metodi prima di approvare la fornitura ripetuta.

Conservare la costruzione accettata insieme alla documentazione d'acquisto. Riapprovare una struttura del filato, una finitura o un adesivo modificati è più affidabile che dare per scontato che un'altra striscia nera con le stesse dimensioni nominali sia equivalente. Per i pezzi di ricambio confezionati, collegare il materiale alla revisione di assemblaggio applicabile anziché descriverlo come universalmente compatibile.

Richiedi nastro per guarnizioni in vetro per stufe per la produzione OEM

L'attuale pagina prodotto di BSTFLEX elenca larghezze di 12 mm e 20 mm con uno spessore nominale di 1 mm, oltre a richieste per larghezze e lunghezze personalizzate. Si tratta di riferimenti di fornitura pubblicati, non di una raccomandazione per ogni pannello di stufa. Confermare le dimensioni richieste e la costruzione disponibile con il preventivo.

Inviare il disegno del pannello di ispezione e della sezione del fermo, il percorso del nastro, le dimensioni richieste, le condizioni di esposizione normale e di picco, la domanda annua e la quantità d'ordine. Dichiarare se l'adesivo sensibile alla pressione (PSA) è richiesto solo per il posizionamento di assemblaggio o se deve soddisfare una funzione di incollaggio definita separatamente.

Consulta nastro adesivo BSTFLEX per vetri di stufe, confronta la gamma di nastri industriali per alte temperature, oppure invia il tuo disegno di assemblaggio per un preventivo sul nastro per guarnizioni in vetro per stufe.
