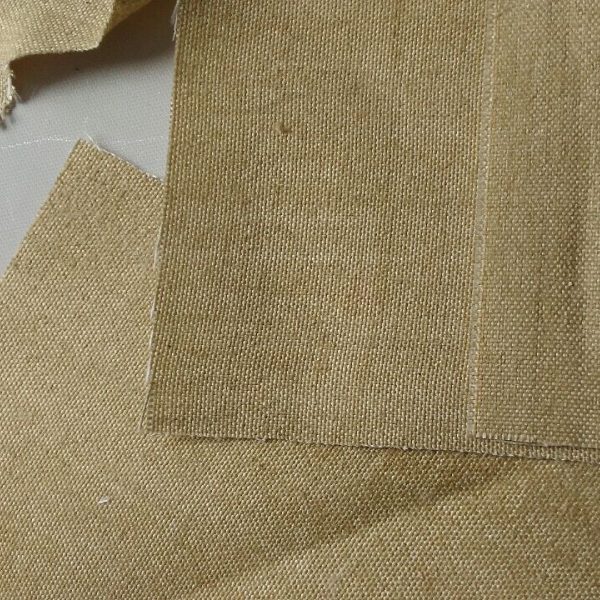

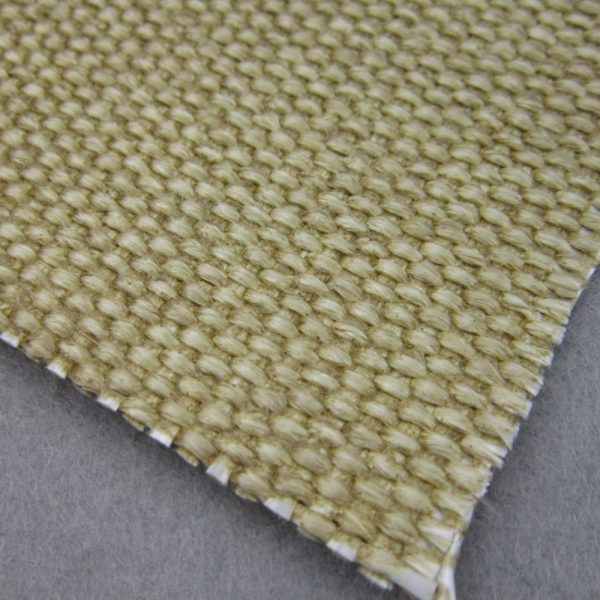

Il tessuto in fibra di vetro spalmato di vermiculite può essere utilizzato in coperture isolanti rimovibili quando uno strato tessile flessibile deve tollerare temperature più elevate, abrasione a caldo e ripetuta esposizione termica. La sua posizione più idonea non è automaticamente l'esterno del giubbotto. A seconda del design dell'apparecchiatura e del materassino, può fungere da rivestimento a contatto con il calore, tessuto di contenimento dell'isolamento, strato di rinforzo o tessuto interno protetto.
La corretta posizione dello strato è importante perché ogni parte di un giubbotto isolante rimovibile svolge una funzione diversa. Il tessuto sul lato caldo è rivolto verso l'apparecchiatura, il nucleo isolante limita il trasferimento di calore, il guscio esterno protegge l'assieme dalla manipolazione e dall'esposizione ambientale, e le cuciture e le chiusure mantengono la copertura efficiente.
BSTFLEX fornisce Vermiculite Coated Fiberglass Fabric in diversi pesi e spessori per la fabbricazione industriale. Coperture personalizzate complete sono disponibili attraverso la gamma Removable Insulation Blankets.
Valutare il tessuto in fibra di vetro spalmato di vermiculite quando lo strato di tessuto proposto è esposto a temperature più elevate, calore radiante, contatto diretto con apparecchiature calde, abrasione a caldo o un ambiente termico più severo di quanto un convenzionale tessuto esterno spalmato di polimero dovrebbe subire.
Le posizioni tipiche includono:
Per giacche o coperture da esterno esposte a olio, umidità, intemperie e manipolazioni ripetute, un adatto Silicone Coated Fiberglass Fabric viene spesso valutato per il guscio esterno, mentre la fibra di vetro vermiculata rimane nella posizione interna più calda.
| Struttura o componente della giacca | Funzione principale | Domande chiave per la selezione |
|---|---|---|
| Rivestimento interno a contatto con il calore | È rivolto verso l'attrezzatura o verso il lato più caldo dell'assieme | Quale temperatura raggiunge il rivestimento? C'è contatto diretto, calore radiante, vibrazione o abrasione? |
| Tessuto di contenimento dell'isolante | Contiene e supporta il nucleo isolante | Richiede flessibilità, stabilità dimensionale o resistenza alla migrazione delle fibre? |
| Nucleo isolante | Riduce il trasferimento di calore attraverso la giacca | Quali spessore, densità e capacità di temperatura sono richiesti? |
| Rinforzo o rete | Aggiunge supporto e aiuta a mantenere la forma della coperta | Il rivestimento sarà soggetto a vibrazioni, rimozioni ripetute o carichi concentrati? |
| Rivestimento esterno | Protegge la giacca dalla manipolazione e dall'ambiente esterno | La giacca è da interni o da esterni? Verrà a contatto con acqua, olio, sostanze chimiche o detergenti? |
| Cuciture e chiusure | Tenere insieme la copertura e consentirne la rimozione | Il filo, le cinghie, le fibbie, i ganci o l'allacciatura sono adatti alla temperatura locale e al carico? |
La fibra di vetro rivestita in vermiculite può supportare molte di queste funzioni, ma il nome del materiale non definisce l'intera costruzione del manicotto. Il tessuto dovrebbe essere specificato in base alla sua posizione esatta e alla sua funzione.
Un rivestimento interno caldo è il tessuto più vicino all'apparecchiatura calda. Questa posizione può esporre il tessuto a calore conduttivo, calore radiante, vibrazioni, bordi taglienti, scaglie e cicli termici ripetuti.
La fibra di vetro rivestita in vermiculite è una scelta pratica quando:
BSTFLEX Vermiculite Coated Fiberglass Fabric è pubblicato per applicazioni ad alta temperatura fino a circa 815°C / 1500°F a seconda del tempo di esposizione, della fonte di calore, dell'installazione e delle condizioni di lavoro. Questo valore si applica al grado di tessuto selezionato, non automaticamente alla coperta completata.
Una valvola, una flangia, un tubo o un componente di scarico possono avere una temperatura superficiale diversa da quella misurata altrove nel processo. Il tessuto può anche subire punti caldi locali attorno a bulloni, flange, saldature, supporti o spazi vuoti nell'isolamento.
Per la selezione del materiale, identificare:
Non selezionare il tessuto basandosi unicamente sulla temperatura del fluido di processo. La temperatura nella posizione effettiva del rivestimento è il valore più rilevante.
Un tessuto adatto al contatto ad alta temperatura non è automaticamente il miglior materiale per il rivestimento esterno. L'esterno di una copertura rimovibile potrebbe richiedere resistenza a pioggia, olio, pulizia, manipolazione di routine e piegatura ripetuta.
La fibra di vetro rivestita in vermiculite ha una superficie trattata con minerali asciutti scelta principalmente per la protezione termica e l'abrasione a caldo. La fibra di vetro rivestita in silicone fornisce una superficie gommata scelta più comunemente per la resistenza all'umidità, all'olio, all'esposizione agli agenti atmosferici e alla manipolazione ripetuta.
Una tipica disposizione multistrato può quindi utilizzare:
| Posizione | Materiale possibile | Motivo principale |
|---|---|---|
| Lato caldo | Fibra di vetro rivestita in vermiculite o unaltro tessuto qualificato per alte temperature | Esposizione a temperature più elevate e abrasione a caldo |
| Anima | Fibra di vetro, silice, fibra ceramica o altro materiale isolante selezionato | Riduzione della dispersione di calore e controllo della temperatura superficiale |
| Rivestimento esterno | Fibra di vetro rivestita in silicone o altro tessuto di copertura adatto | Maneggevolezza, umidità, olio e protezione ambientale |
| Rinforzo | Rete, tessuto aggiuntivo o rinforzo localizzato | Mantenimento della forma e distribuzione del carico |
Questa non è una ricetta universale. La disposizione degli strati deve essere selezionata in base all'attrezzatura effettiva, all'ambiente e alla routine di manutenzione.
Può essere utilizzata come strato esterno in applicazioni idonee al chiuso o protette in cui la resistenza alle alte temperature è più importante dell'impermeabilità agli agenti atmosferici. Tuttavia, non dovrebbe sostituire automaticamente un rivestimento esterno rivestito in condizioni di umidità, presenza di olio o all'aperto.
Prima di utilizzarla all'esterno, valutare:
Un tessuto resistente all'acqua da solo non rende impermeabile una giacca finita. Cuciture, chiusure, intagli, attraversamenti e direzione di sovrapposizione rimangono parte del design dell'assieme.

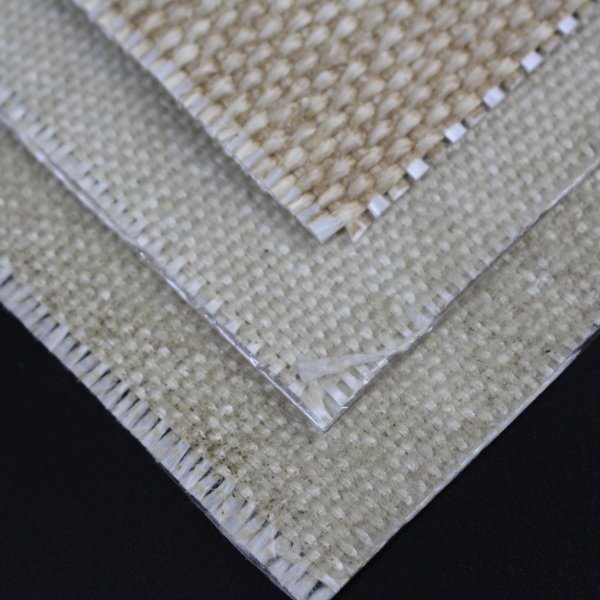

BSTFLEX fornisce tessuto standard in fibra di vetro rivestito di vermiculite da circa 0,8 mm a 3,0 mm. Lo spessore corretto dipende da flessibilità, abrasione, supporto meccanico, fabbricazione e barriera termica richiesta.
| Spessore nominale | Peso nominale | Possibile utilizzo come copertura rimovibile |
|---|---|---|
| 0,8 mm | 615 g/m² | Fodera leggera, avvolgimento flessibile o strato di protezione termica generale |
| 1,0 mm | 816 g/m² | Fabbricazione generale di coperture rimovibili e applicazioni per foderare tubi o valvole |
| 1,5 mm | 1020 g/m² | Fodera per impieghi medi, pannello per il contenimento del calore o copertura per apparecchiature |
| 2,0 mm | 1380 g/m² | Barriera termica più pesante e strato interno a maggiore resistenza all'abrasione |
| 2,5 mm | 1680 g/m² | Manta isolante per impieghi gravosi o strato di scudo termico pesante |
| 3,0 mm | 1900 g/m² | Protezione termica per impieghi gravosi in cui peso e ingombro delle cuciture rimangono accettabili |
Questi sono punti di partenza per la selezione piuttosto che limiti di applicazione universali. Un tessuto più pesante può migliorare la durata e la massa termica, ma può anche aumentare il peso della coperta, lo spessore delle cuciture e la resistenza alla flessione attorno a piccoli apparecchi.
L'aumento dello spessore del tessuto non moltiplica la temperatura di servizio approvata. La capacità di resistenza alla temperatura dipende dalla fibra, dal trattamento, dalla costruzione e dalle condizioni di esposizione.
Un grado più spesso può fornire:
Può anche creare:
Approvare il materiale su un campione fabbricato rappresentativo anziché scegliere per impostazione predefinita il tessuto più pesante disponibile.
Il tessuto esposto al calore e il nucleo isolante devono essere selezionati insieme. Il rivestimento deve essere in grado di contenere, sostenere o proteggere l'isolante scelto senza creare rigidità o usura non necessarie.
Confermare:
Le prestazioni termiche della copertura derivano principalmente dal sistema di isolamento completo. La fibra di vetro in vermiculite è uno strato di tessuto; non deve essere considerata un sostituto dello spessore di isolamento sfuso richiesto.
Un rivestimento ad alta temperatura può guastarsi in corrispondenza di una cucitura con classificazione inferiore se il filo da cucito o la costruzione della cucitura non sono adatti alle condizioni locali.
Le specifiche di fabbricazione dovrebbero identificare:
Ove possibile, mantenere le cuciture critiche lontane dal contatto diretto con la superficie più calda o con un bordo tagliente dell'apparecchiatura.
Un coprivalvola deve adattarsi al corpo, al cappello, allo stelo, all'attuatore e alle flange adiacenti, preservando l'accesso per il funzionamento e la manutenzione. Utilizzare la specifica degli strati per affrontare i punti caldi locali vicino al cappello, ai bordi delle flange e ai raccordi delle tubazioni.
Il rivestimento interno non deve interferire con il movimento della valvola o con l'accesso ai punti di ispezione. Per assemblaggi personalizzati completi, consultare la categoria Coperti isolanti rimovibili e le configurazioni di coprivalvola disponibili.
I copriflangia sono spesso soggetti a calore concentrato attorno al giunto e ai bulloni. Il modello deve consentire l'ispezione o il monitoraggio delle perdite richiesti dal sito, proteggendo al contempo l'isolamento dai bordi taglienti delle flange.
Nei punti in cui il coperchio viene rimosso frequentemente, verificare l'usura in corrispondenza della linea di divisione, della sovrapposizione e dei punti di chiusura. Il rinforzo locale può essere più efficace rispetto all'aumento del peso di ogni pannello.
I componenti di scarico possono combinare alte temperature, vibrazioni e calore radiante. Verificare se il rivestimento toccherà la superficie e se il movimento può causare sfregamento. Il tessuto selezionato, l'anima isolante, il rinforzo e il sistema di fissaggio devono essere esaminati come un assieme completo.
Pompe, scambiatori di calore, turbine, reattori e altre apparecchiature possono richiedere rivestimenti a sezioni in modo che solo il pannello necessario venga rimosso durante la manutenzione. Le divisioni dei pannelli influenzano la posizione delle cuciture, la sovrapposizione e il numero di chiusure.
Fornire disegni o fotografie delle apparecchiature che mostrano staffe, strumenti, ugelli e pannelli di accesso prima che il modello di tessuto sia approvato.
Un coperchio rimosso ogni settimana affronta un compito diverso rispetto a uno aperto solo durante una fermata annuale. La manipolazione ripetuta può creare usura anche quando la temperatura rientra nei limiti nominali del materiale.
Per i coperchi maneggiati frequentemente, valutare:
Un prototipo rappresentativo deve essere installato, rimosso e reinstallato utilizzando la procedura effettiva prima che venga approvato un grosso ordine ripetuto.
Ispezionare il rivestimento e la copertura completata secondo la procedura di manutenzione del sito. Le osservazioni pertinenti possono includere:
Non valutare il tessuto solo in base alla presenza di una sagoma integra. Un rivestimento danneggiato localmente potrebbe non trattenere più l'isolamento o proteggere gli strati adiacenti come previsto.
| Voce RFQ | Informazioni da fornire |
|---|---|
| Ambito di fornitura | Tessuto in rotoli, pannelli tagliati, rivestimento cucito, kit pronto per la cucitura o copertura isolante completa |
| Posizione dello strato | Lato caldo, panno di ritenuta interno, rinforzostrato di rinforzo o copertura esterna |
| Attrezzatura | Valvola, flangia, tubo, componente di scarico, turbina, pompa o altra attrezzatura |
| Temperatura | Temperatura normale e massima nello strato di tessuto proposto |
| Esposizione | Contatto diretto, calore radiante, aria calda, vibrazioni, abrasione o contaminazione |
| Specifica del tessuto | Spessore, peso, larghezza, lunghezza del rotolo e tolleranze richieste |
| Sistema di isolamento | Materiale dell'anima, spessore, densità, rete di supporto e guscio esterno |
| Fabbricazione | Filo, cuciture, chiusure, rinforzo e dimensioni finite |
| Manutenzione | Frequenza di rimozione prevista, condizioni di pulizia e conservazione |
| Documentazione | Scheda tecnica richiesta, registri di ispezione, approvazione del campione o specifica del cliente |
| Quantità | Prototipo, lotto di progetto, produzione OEM o ordine di sostituzione ripetuto |
Sì. Può essere utilizzato come rivestimento per alte temperature, tessuto di ritenzione dell'isolamento, strato di rinforzo o un altro strato interno quando il grado selezionato è adatto alla temperatura e all'esposizione meccanica.
No. Il materiale corretto dipende dalla temperatura effettiva del rivestimento, dalle condizioni di contatto, dalla flessibilità richiesta e dall'ambiente di servizio. Tessuti in silice o fibra ceramica per temperature più elevate possono essere presi in considerazione laddove l'impiego superi il grado di fibra di vetro selezionato.
Può essere preso in considerazione per applicazioni interne o protette adatte, ma non dovrebbe sostituire automaticamente una copertura spalmata di silicone o un'altra copertura ambientale laddove umidità, olio, agenti atmosferici e manipolazioni ripetute siano importanti.
Non esiste uno spessore universale. Le opzioni standard di BSTFLEX variano da circa 0,8 mm a 3,0 mm. Selezionare il grado in base alla funzione dello strato, alla flessibilità, all'abrasione, alla costruzione delle cuciture e al design completo del rivestimento.
No. Lo spessore influisce su peso, durata, massa termica e comportamento di fabbricazione, ma non moltiplica la temperatura di servizio approvata.
Sì. Uno strato interno ad alta temperatura può utilizzare fibra di vetro spalmata di vermiculite mentre un guscio esterno più freddo utilizza fibra di vetro spalmata di silicone. Ciascuno strato deve essere selezionato per le condizioni nella propria posizione.
Sì. Rotoli standard, larghezza o lunghezza del rotolo personalizzate, pezzi tagliati, componenti cuciti e coperture isolanti rimovibili complete possono essere valutati in base all'ambito del progetto.
Per il materiale in rotolo, inviare a BSTFLEX lo spessore, la larghezza, la lunghezza del rotolo, la quantità e la posizione dello strato previsti. Esaminare l'attuale gamma di dimensioni di Vermiculite Coated Fiberglass Fabric come punto di partenza.
Per una copertura finita, fornire disegni dell'attrezzatura, fotografie, temperatura di esercizio, requisiti di isolamento, accesso per la manutenzione e disposizione di fissaggio preferita. BSTFLEX può fornire Removable Insulation Blanketso materiali selezionati per il programma di fabbricazione dell'acquirente.
Confronta ulteriori opzioni tessili nel Tessuto per Alte Temperature categoria o contatta BSTFLEX per la selezione dei materiali, campioni e supporto per i preventivi.
