Prima di installare la guaina ignifuga sulle attrezzature per l'asfalto, è necessario indicare la fonte di calore sul disegno. Potrebbe trattarsi di un componente di scarico adiacente a un tubo idraulico, oppure del prodotto caldo all'interno di una linea di trasferimento. Queste situazioni richiedono specifiche di protezione termica differenti.
Manicotto ignifugo per attrezzature per asfalto caldoSi tratta di un rivestimento esterno, non di un tubo per il trasporto di asfalto. In prossimità di una linea idraulica, il suo ruolo è quello di limitare l'esposizione al calore circostante. In prossimità di una linea di processo riscaldata, il suo ruolo deve essere definito nell'ambito della progettazione complessiva dell'isolamento e del controllo della temperatura.
Per i produttori di apparecchiature, gli assemblatori di tubi flessibili e gli acquirenti di manutenzione, il punto di partenza utile è una revisione riga per riga.Gamma di guaine ignifughe BSTFLEXComprende strutture tubolari e apribili in fibra di vetro rivestite di silicone per la valutazione di tali requisiti.
Iniziate identificando la fonte esterna: gas di scarico del motore, una superficie riscaldata o una linea di processo vicina. Valutate il percorso e la distanza di sicurezza prima di scegliere la guaina. Una guaina dovrebbe integrare un percorso adeguato, non giustificare il contatto diretto del tubo con la fonte di calore.

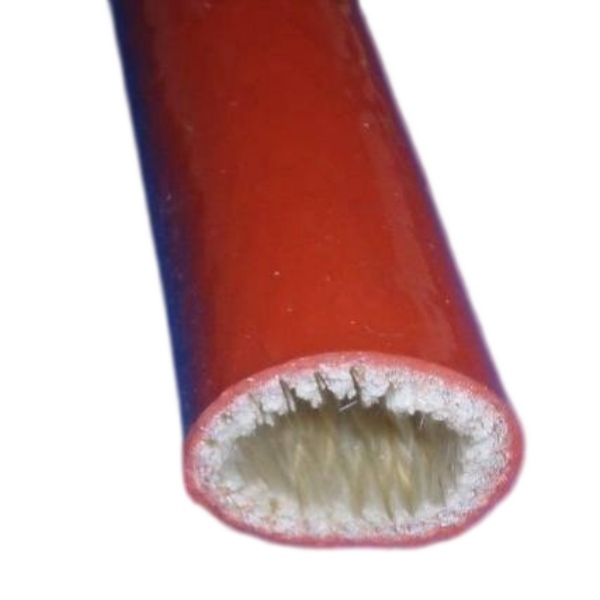

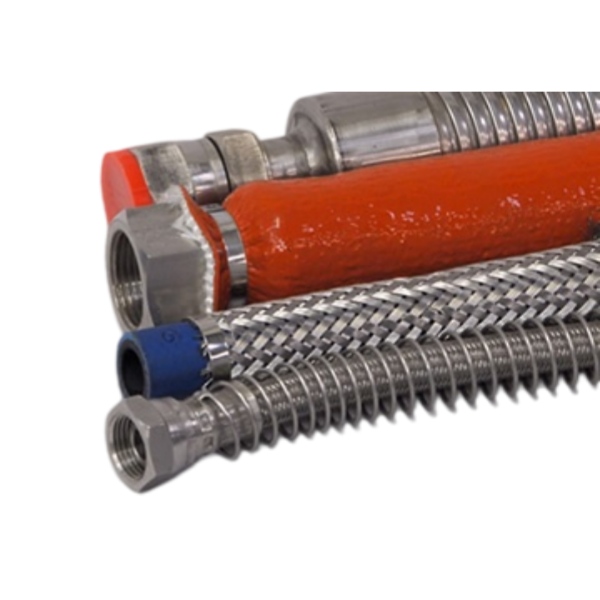

ILGuaina ignifuga per tubo idraulico BSTFLEXÈ un punto di partenza per la progettazione di macchinari edili e gruppi idraulici industriali esposti a calore esterno. Specificare la sezione da proteggere e il relativo ambiente operativo, anziché richiedere la protezione per ogni singolo tubo flessibile della macchina.
Verificare anche la temperatura del fluido idraulico. Una guaina protettiva non è un dispositivo di raffreddamento e non può correggere il calore eccessivo generato all'interno del sistema idraulico. Il tubo flessibile e i raccordi mantengono i limiti originali di pressione, compatibilità con il fluido e temperatura.
In questa fase, è necessario stabilire se l'obiettivo è ridurre la dispersione di calore, proteggere i componenti adiacenti o fornire un rivestimento protettivo esterno sopra un sistema di isolamento esistente. Prima di scegliere il materiale esterno, è necessario definire la temperatura del fluido richiesta e il ciclo operativo.
L'isolamento passivo rallenta il trasferimento di calore; non fornisce calore. Non specificare un manicotto ignifugo come garanzia che il bitume rimarrà pompabile durante un arresto. Il requisito di mantenimento della temperatura richiede una revisione dell'intera linea, compreso il riscaldamento ove necessario, i raccordi, l'isolamento e i controlli.
Una finitrice per asfalto, un'autocisterna e un impianto di trasferimento fisso non condividono la stessa configurazione dei tubi flessibili. Utilizzare le seguenti posizioni come punti di riferimento per l'ispezione, quindi verificare quali si applicano alla macchina specifica.
| Posizione da recensire | Domanda da risolvere | Dettagli utili sulle specifiche |
|---|---|---|
| Linee idrauliche adiacenti al motore e allo scarico | Dove il calore esterno, inevitabile, raggiunge il tubo flessibile? | Posizione della sorgente di calore, distanza, lunghezza protetta e temperatura durante il ciclo operativo. |
| Linee che servono sezioni mobili del livellatore o degli accessori | La copertura finita si adatta a tutte le posizioni consentite senza sfregamenti o limitazioni di movimento? | Disegni del tracciato in posizione di lavoro e di trasporto, supporti e raggio di curvatura minimo. |
| Connessioni per pompa di distribuzione e trasferimento prodotto | È necessaria la protezione esterna del tubo flessibile o il mantenimento della temperatura del prodotto trasportato? | Identificazione del circuito, temperatura del prodotto, geometria della connessione e accesso per l'ispezione. |
| Gruppi di linee riscaldate elettricamente o a olio termico | In che modo la copertura proposta si integra con l'attuale impianto di riscaldamento e isolamento? | Disegno di montaggio, dimensioni esterne, metodo di riscaldamento, comandi e requisiti di copertura approvati. |
È fondamentale mantenere distinta la linea di produzione dell'asfalto dal circuito idraulico che aziona la relativa pompa. Raccordi dall'aspetto simile o percorsi adiacenti non rendono questi gruppi intercambiabili.
Per la protezione dei tubi flessibili delle finitrici per asfalto, registrare le condizioni durante il riscaldamento, la stesura, le pause e la sequenza di arresto necessaria. Includere la configurazione rilevante della macchina: posizione del piano di stesa, coperture e barriere nelle vicinanze e se il riscaldamento rimane attivo durante una pausa.
Separare la temperatura dell'aria circostante, la temperatura della superficie esposta del manicotto e la temperatura consentita del tubo flessibile sottostante. Qualora all'interno della linea protetta scorra olio termico o bitume, registrare separatamente la temperatura di processo. Questi valori rispondono a diverse domande di natura ingegneristica.
Un valore di esposizione momentanea alla fiamma non costituisce una specifica per l'uso continuo. Indicare la durata normale dell'esposizione e qualsiasi evento anomalo che la protezione deve contrastare. Il manicotto, la cucitura e il trattamento terminale selezionati devono essere valutati in base a tali requisiti.

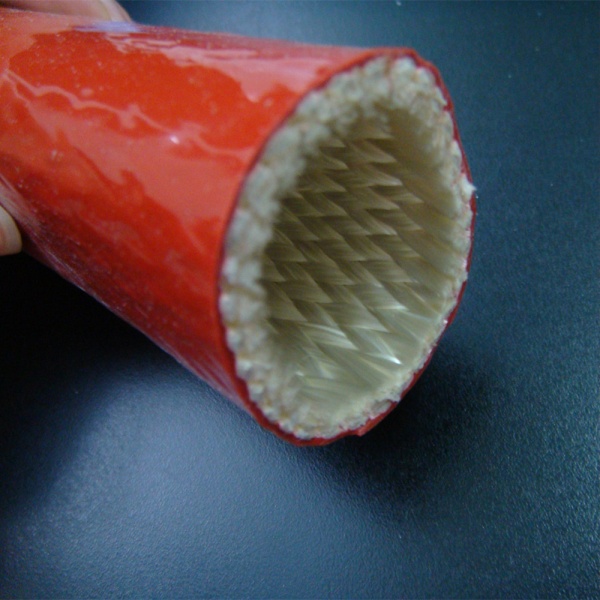

ILManicotto ignifugo in fibra di vetro siliconata intrecciata BSTFLEX EFRSCombina un corpo in tessuto di fibra di vetro con un rivestimento in gomma siliconica. Le sue dimensioni a catalogo forniscono un punto di partenza per una copertura tubolare installata durante l'assemblaggio del tubo flessibile o attraverso un percorso di ingresso terminale idoneo.

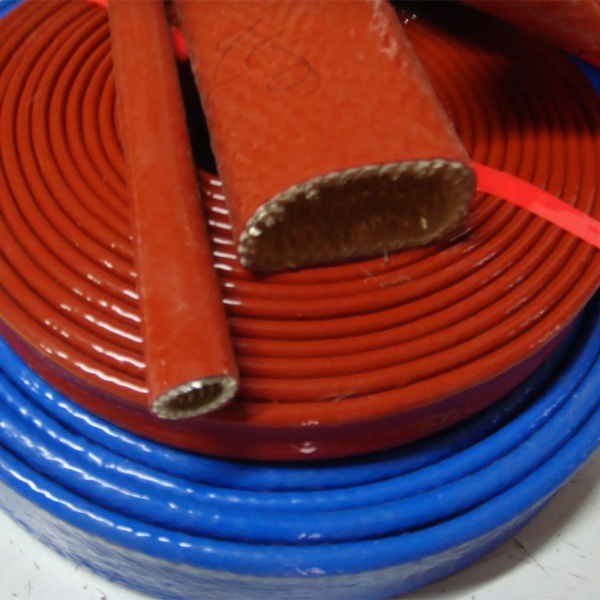

Per una linea connessa esistente, valutare unguaina ignifuga a scattoquando il percorso consente l'accesso alla posizione e chiuderlo. Verificare la sovrapposizione, l'accesso al fissaggio e lo spazio libero dalle parti adiacenti. Un coperchio apribile risolve un problema di accesso; non elimina la necessità di qualificare la protezione termica finita.
Confrontate i campioni di rivestimento reali in termini di spessore della parete, flessibilità, diametro di installazione e maneggevolezza. Evitate di scegliere automaticamente un rivestimento più spesso: le maggiori dimensioni esterne devono comunque essere compatibili con i supporti e il percorso di movimentazione.
Sì, una guaina ignifuga può essere specificata come rivestimento esterno in un gruppo di tubi flessibili riscaldati appositamente progettato. Questo è diverso dall'aggiungere uno strato qualsiasi a un tubo flessibile termostatato già esistente.
Un tubo flessibile riscaldato elettricamente combina un nucleo per il trasporto del fluido, elementi riscaldanti, sensori di temperatura, isolamento e una guaina esterna. La guaina esterna è una parte di questo sistema. Verificare se il progetto richiede la sostituzione della guaina specificata o l'aggiunta di un rivestimento supplementare e ottenere l'approvazione della modifica dal produttore del tubo flessibile riscaldato.
Verificare la distribuzione del calore, la risposta del sistema di controllo, i collegamenti terminali e il raggio di curvatura consentito. Non coprire un connettore elettrico, non spostare un sensore né modificare l'isolamento attorno a un elemento riscaldante solo per ottenere un montaggio più ordinato. Mantenere la protezione esistente contro l'umidità e le protezioni meccaniche, a meno che un progetto approvato non le sostituisca specificamente.
Per un gruppo riscaldato a olio termico, fornire il disegno costruttivo effettivo e distinguere il circuito di trasferimento del calore dal circuito del prodotto. Una descrizione generica come "tubo bituminoso riscaldato" non identifica quale superficie sarà all'interno del manicotto proposto.
Distinguere gli schizzi accidentali dal contatto ripetuto, dai depositi residui o dalle perdite provenienti dalla tubazione sottostante. Comunicare al fornitore quali prodotti bituminosi, fluidi idraulici, agenti distaccanti e prodotti per la pulizia possono entrare in contatto con il rivestimento, specificando le temperature di esercizio e la durata prevista del contatto.
Non bisogna dedurre la resistenza al bitume caldo o a un detergente chimico dal risultato di uno schizzo di metallo fuso. Allo stesso modo, una dichiarazione generica di resistenza agli oli non costituisce un'approvazione di compatibilità per ogni fluido utilizzato nelle macchine per la pavimentazione.
Nell'analisi del campione, includere la contaminazione prevista. Stabilire come verrà ispezionato e pulito il coperchio e quando dovrà essere sostituito. Non dare per scontato che i depositi si stacchino dalla superficie o che raschiatura, solventi o lavaggio ad alta pressione siano metodi accettabili per ogni tipo di rivestimento e chiusura.
Prima di coprire una zona macchiata, individuate la fonte della macchia. Una guaina ignifuga non è adatta a riparare una perdita in un raccordo idraulico o in un tubo di trasferimento dell'asfalto, e non deve nascondere un difetto che necessita di attenzione.
Approvare l'inserimento di una guaina nelle configurazioni di lavoro e trasporto della macchina. Durante l'estensione delle stesatrici o la piegatura degli accessori, verificare dove la tubazione con guaina cambia direzione, si avvicina a una staffa o si muove rispetto a un altro tubo.
Misurare il tubo flessibile finito o l'assemblaggio riscaldato, non solo il suo diametro nominale. Tenere conto delle guaine e dell'isolamento esistenti.Tabella delle taglie e guida alla vestibilità delle maniche ignifughespiega i controlli separati per il montaggio finale e il passaggio sui raccordi.
Tenere a portata di mano i collegamenti di servizio, i controlli di stato e i documenti di identificazione. Specificare dove inizia e finisce la copertura in modo che le sostituzioni ripetute mantengano la stessa copertura. Non utilizzare la guaina come punto di sollevamento o come cinghia per trattenere un tubo flessibile in movimento.
Eseguire l'installazione esclusivamente seguendo la procedura di servizio sicura dell'apparecchiatura, che include l'arresto, il controllo della pressione immagazzinata e di altre energie pericolose, e il raffreddamento fino a raggiungere una condizione di manipolazione sicura. Eseguire qualsiasi movimentazione motorizzata o valutazione operativa seguendo una procedura approvata e con personale a distanza di sicurezza dall'apparecchiatura.
Consideriamo un impianto ipotetico con un tubo di alimentazione idraulica e una linea di trasferimento del prodotto riscaldato nella stessa area di servizio. Entrambi richiedono attenzione, ma una specifica non deve essere copiata sull'altra.
Per il tubo flessibile idraulico, identificare innanzitutto la superficie esterna calda e verificarne il percorso. Valutare l'applicazione di una guaina sulla sezione esposta rimanente, accettandola in base alla temperatura del tubo, alla copertura e alla libertà di movimento.
Per la linea di prodotti, si parte dalla temperatura di mandata richiesta e dall'impianto di riscaldamento esistente. Si valuta l'eventuale rivestimento esterno ignifugo come parte di tale impianto. Le domande da porsi riguardano la continuità dell'isolamento e l'accessibilità ai raccordi, non solo la possibilità di far scorrere il tubo sul flessibile.
Riferimenti separati ai componenti e dettagli di installazione semplificano la manutenzione futura. Un coperchio approvato per un circuito non deve essere utilizzato come sostituto per un altro solo perché il colore e il diametro corrispondono.
Fornire una fotografia o un disegno contrassegnato per ogni linea protetta. Indicare il tipo di apparecchiatura, la funzione del circuito, le dimensioni esterne effettive, la copertura richiesta e se l'installazione è di nuova costruzione o di ammodernamento.
Per la protezione idraulica, aggiungere la posizione della fonte di calore, i limiti di temperatura del fluido, le condizioni di movimento e di attrito. Per una linea riscaldata, includere la struttura a strati esistente, la temperatura di processo richiesta, il metodo di riscaldamento e i requisiti di rivestimento del produttore.
Indicare la contaminazione prevista, l'accesso per l'ispezione e la documentazione di prodotto richiesta. Includere la quantità del campione e la domanda di produzione, ma tenere separati i requisiti di taglio, marcatura e confezionamento dai criteri di accettazione tecnica.
Approvare un campione rappresentativo del prodotto finito sull'assemblaggio previsto. Verificare l'installazione, la copertura, il movimento, le condizioni di chiusura e le prestazioni termiche rispetto ai limiti concordati. Nel caso di un tubo flessibile riscaldato a motore, includere l'approvazione dell'intero sistema operativo anziché basarsi esclusivamente su un campione di materiale.
Non da solo. Riguarda l'esposizione a specifici fattori esterni, non il calore eccessivo generato all'interno del circuito idraulico. È necessario individuare la causa del surriscaldamento prima di decidere se sia opportuno un isolamento aggiuntivo.
No. Il tubo flessibile e i raccordi sottostanti devono già essere adatti al prodotto trasportato, alla pressione e alla temperatura. Il manicotto ignifugo non fornisce il rivestimento per il trasporto del fluido né il rinforzo a pressione.
Non date nulla per scontato. Qualsiasi requisito di contatto con il personale richiede una propria valutazione della temperatura superficiale in base all'effettivo utilizzo. La temperatura di esercizio di una manica non corrisponde alla temperatura di sicurezza al tatto.
BSTFLEX fornisce guaine ignifughe in fibra di vetro rivestite in silicone per la protezione esterna di tubi flessibili e cavi, con opzioni speciali di spessore, lunghezza e confezionamento disponibili su richiesta. I formati tubolari e a avvolgimento rapido consentono di valutare la protezione in base al metodo di installazione e alle esigenze di ispezione.
Per le macchine per l'asfalto, inviare il disegno schematico e specificare se si tratta di protezione termica per tubi idraulici o di un rivestimento esterno per una linea riscaldata progettata appositamente. Questa distinzione aiuta a definire il campione corretto e i controlli necessari prima della produzione.
Richiedi dati sul prodotto, campioni o un preventivo OEM per una guaina ignifuga.con i dettagli dell'attrezzatura, le condizioni di esposizione e le quantità richieste.
