UNguarnizione a girinoSi tratta di un profilo di tenuta flessibile costituito da due sezioni distinte: un bulbo comprimibile di forma rotonda o ovale e una coda di montaggio piatta. Questa struttura conferisce alla guarnizione la sua caratteristica forma a girino e le consente di risolvere problemi di tenuta che i tradizionali nastri o corde per guarnizioni piatte non sempre riescono a gestire efficacemente.
Le guarnizioni a girino sono comunemente utilizzate intorno a porte di forni, forni industriali, caldaie, fornaci, pannelli di accesso, involucri termici e altre apparecchiature in cui la superficie di tenuta deve resistere al calore, alle ripetute aperture e chiusure, ai movimenti dimensionali o a una superficie di accoppiamento irregolare.
I terminiguarnizione a girino,foca girino,nastro a girinoEnastro per guarnizioni a forma di girinoVengono spesso utilizzate per prodotti appartenenti alla stessa famiglia di guarnizioni. La costruzione esatta, tuttavia, può variare considerevolmente a seconda del materiale del rivestimento, del nucleo, delle dimensioni del bulbo, del design della coda e dell'ambiente operativo.
BSTFLEX produce una vasta gamma diGuarnizioni e sigilli a girino per alte temperatureper applicazioni di tenuta industriale, comprese costruzioni personalizzate prodotte in base alle condizioni operative, ai disegni o ai campioni.
Il nome deriva dalla forma della sezione trasversale della foca.
La parte allargata assomiglia al corpo o alla testa di un girino, mentre la sezione stretta e piatta che si estende da essa assomiglia a una coda.
Sebbene la geometria appaia semplice, le due sezioni svolgono funzioni completamente diverse.
La separazione tra la funzione di compressione e quella di fissaggio è uno dei motivi principali per cui questo tipo di guarnizione si rivela così utile su porte industriali e pannelli rimovibili.
L'azione di tenuta avviene principalmente nel bulbo.
Quando uno sportello del forno, della caldaia o un pannello di accesso si chiude, la superficie di accoppiamento preme contro la guarnizione. Il nucleo interno si comprime e permette al rivestimento esterno di adattarsi all'area di contatto.
Questa compressione controllata contribuisce a riempire piccole irregolarità della superficie e fessure tra la porta e il telaio.
La parte piatta rimane attaccata all'apparecchiatura e mantiene la guarnizione nella posizione corretta durante il funzionamento.
Quando lo sportello dell'apparecchiatura si chiude, viene esercitata pressione sul bulbo. L'entità della compressione dipende dal diametro della guarnizione, dalla struttura del nucleo, dallo spazio di installazione e dalla forza di chiusura.
Una lampadina selezionata correttamente dovrebbe comprimersi a sufficienza per creare un contatto continuo senza schiacciarsi oltre il suo intervallo di funzionamento previsto.

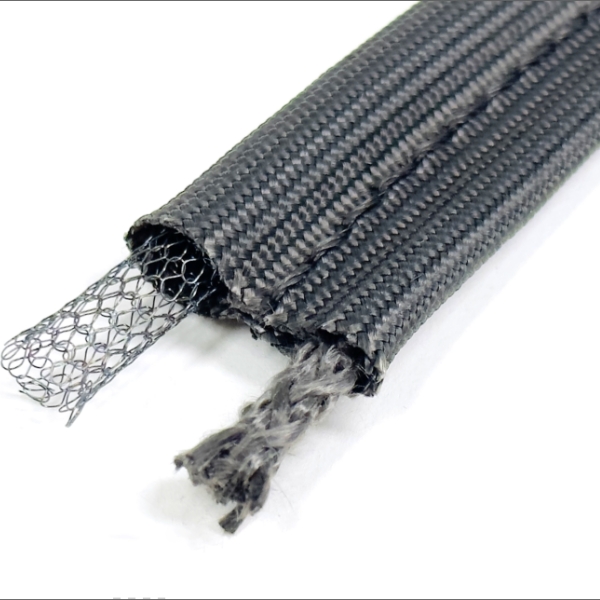

All'interno del bulbo si trova un nucleo che determina gran parte del comportamento di compressione della guarnizione.
A seconda delle prestazioni richieste, il nucleo può essere realizzato in fune di fibra di vetro, fibra di silice, fibra ceramica, rete metallica in acciaio inossidabile, rete metallica in Inconel o altro materiale tecnico.
Un nucleo in fibra morbida può essere scelto quando flessibilità e conformabilità sono importanti. Un nucleo in rete metallica può essere preferibile quando l'applicazione richiede maggiore supporto meccanico, resilienza o resistenza alla compressione ripetuta.
Il rivestimento costituisce la superficie esterna della foca a forma di girino.
Il materiale viene selezionato in base alla temperatura, all'abrasione, all'esposizione chimica, al calore radiante, alla contaminazione e ad altre condizioni operative.
Le strutture di rivestimento più comuni possono includere tessuto in fibra di vetro, tessuto di silice, tessuto ceramico, tessuto aramidico, tessuto di basalto e tessuti tecnici rivestiti.
La parte posteriore normalmente non crea la tenuta di compressione primaria. Il suo scopo principale è l'installazione.
A seconda della progettazione dell'apparecchiatura, la coda può essere fissata meccanicamente mediante piastre, viti, rivetti, clip, bulloni, canali o altri sistemi di fissaggio.
Ciò consente al bulbo comprimibile di rimanere posizionato lungo il bordo di tenuta, rendendo al contempo possibile la sostituzione della guarnizione durante la manutenzione dell'apparecchiatura.
| Componente | Funzione | Opzioni tipiche |
|---|---|---|
| Copertina esterna | Protegge la guarnizione e fornisce la superficie termica o ambientale richiesta | Fibra di vetro, silice, ceramica, basalto, aramide, fibra di vetro rivestita |
| Nucleo della lampadina | Controlla la compressione, la resilienza e il supporto strutturale | Corda in fibra di vetro, silice, fibra ceramica, rete in acciaio inossidabile, rete in Inconel |
| Lampadina | Crea la tenuta di compressione primaria | Rotondo, ovale, cavo, solid o costruzione rinforzata |
| Coda | Fornisce la superficie di montaggio | Larghezza personalizzata, coda singola, doppia coda o design specifico per l'applicazione. |

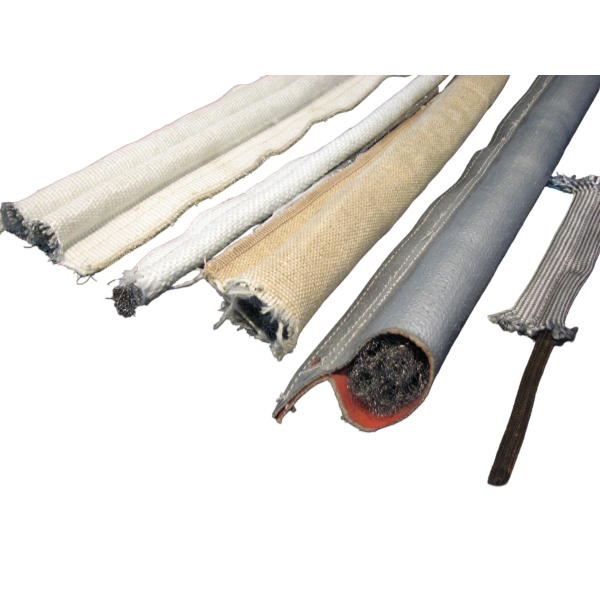

Non esiste un singolo materiale che definisca una guarnizione a forma di girino. Il termine descrive il profilo piuttosto che un particolare tessuto o nucleo.
Questo è importante perché la guarnizione ideale per un forno a temperatura moderata può essere completamente diversa dalla guarnizione necessaria per un forno o una fornace ad alta temperatura.

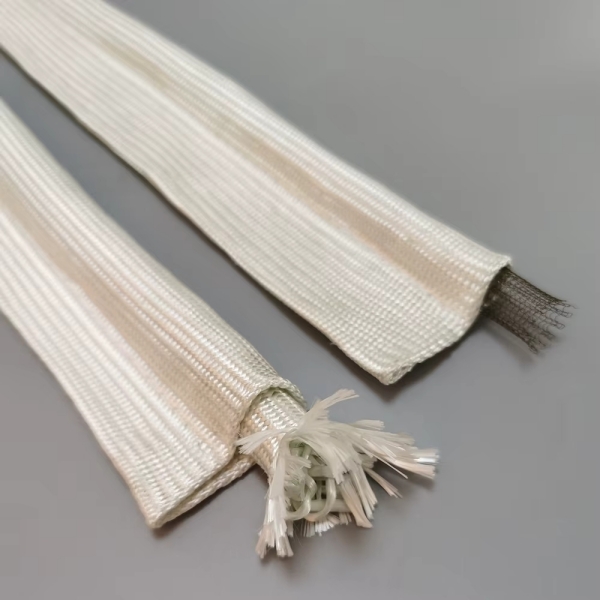

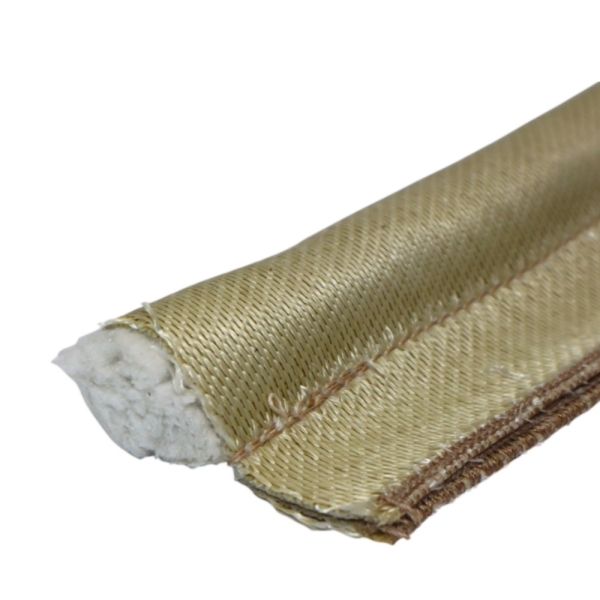

La fibra di vetro è uno dei materiali più utilizzati per le guarnizioni termiche industriali perché combina flessibilità, stabilità strutturale e buone prestazioni termiche.
UNguarnizione a girino in fibra di vetroPossono essere prodotte con un rivestimento in fibra di vetro e un'anima in fibra, oppure combinate con anime in rete metallica e rivestimenti superficiali per diverse condizioni di utilizzo.
I tessuti in silice vengono utilizzati quando è richiesta una capacità termica superiore a quella che le tradizionali strutture in fibra di vetro possono offrire.
UNguarnizione a girino in siliceA seconda delle caratteristiche di compressione e della resistenza meccanica richieste, si può utilizzare un tessuto di silice su un'anima in fibra o un'anima in rete metallica.

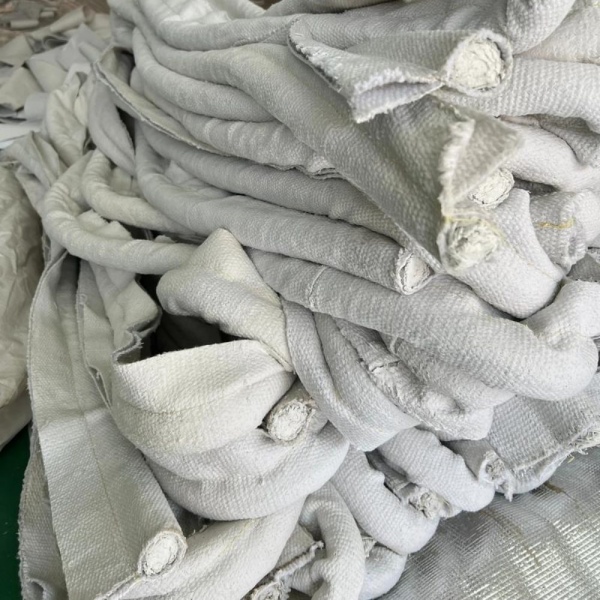

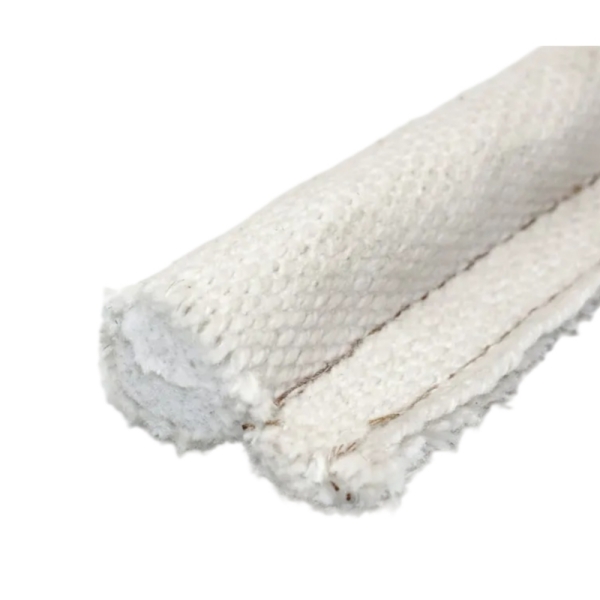

Le strutture tessili ceramiche sono progettate per ambienti ad alta temperatura esigenti come forni, stufe e apparecchiature per processi termici.
Un rivestimento in tessuto ceramico può essere combinato con fibra ceramica, rete in acciaio inossidabile, rete in Inconel o altre strutture di base idonee.
Il trattamento con vermiculite è comunemente utilizzato per migliorare le prestazioni superficiali dei tessuti in fibra di vetro in applicazioni ad alta temperatura.
BSTFLEX produce ancheNastro sigillante a forma di girino in fibra di vetro rivestito di vermiculitecon opzioni di anima in rete di acciaio inossidabile o Inconel per applicazioni di tenuta impegnative in forni, caldaie, stufe e forni a legna.
Un rivestimento in fibra di vetro con rivestimento in silicone offre caratteristiche superficiali diverse rispetto a un tessuto in fibra di vetro non trattato.
Questa struttura è utile per applicazioni in cui flessibilità, resistenza della superficie e un rivestimento esterno più pulito sono più importanti della scelta di un tessuto resistente alle altissime temperature.
BSTFLEX fornisceguarnizioni a girino in fibra di vetro rivestite in siliconeper porte di forni, serrande, pannelli di accesso e sigillatura di involucri industriali.

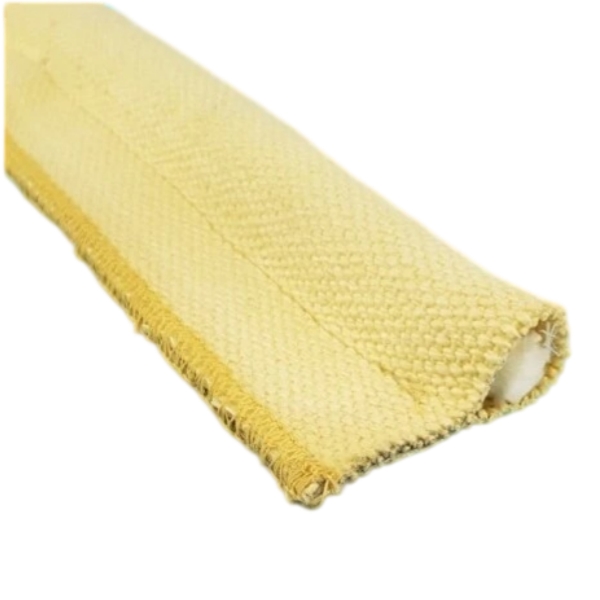

I rivestimenti tessili in aramide possono essere scelti quando, oltre alle prestazioni termiche, sono importanti la resistenza all'abrasione e la durabilità meccanica.
Ad esempio, un rivestimento in aramide può essere combinato con un'anima in fibra di vetro per creare un profilo di guarnizione industriale flessibile per porte di apparecchiature e aperture di accesso.
Le guarnizioni in fibra di vetro rivestite in PTFE possono essere utili laddove la guarnizione è esposta a sostanze chimiche, contaminazioni o condizioni di processo che richiedono una superficie tessile rivestita a basso attrito.
L'idoneità di qualsiasi costruzione in PTFE deve essere valutata in base alle effettive condizioni di temperatura e di esposizione chimica.

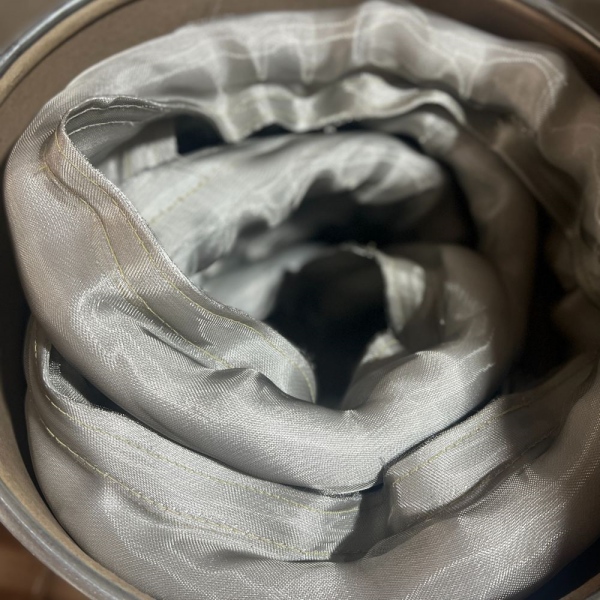

La fibra di vetro alluminata viene utilizzata quando l'esposizione al calore radiante è una componente importante dell'applicazione.
La superficie riflettente contribuisce a ridurre l'assorbimento di calore radiante, mentre la lampadina garantisce la tenuta di compressione necessaria.

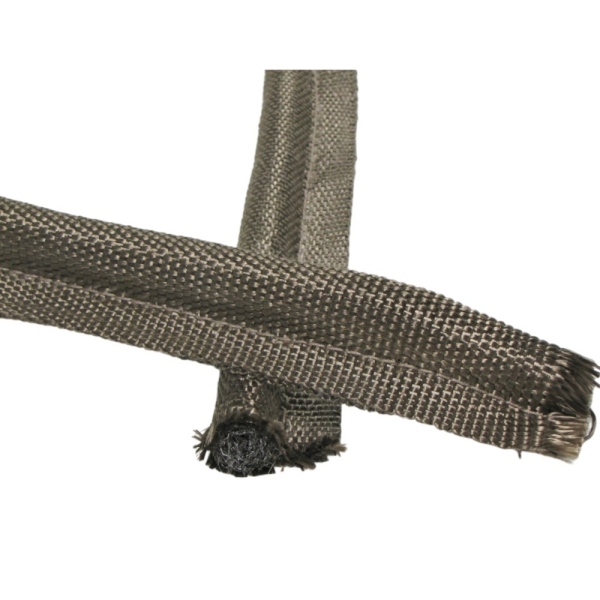

Il tessuto di basalto intrecciato rappresenta un'ulteriore opzione per i sistemi di isolamento termico che richiedono una struttura tessile resistente in fibra minerale.
Può essere inoltre combinato con anime in rete metallica laddove sia necessario un maggiore supporto strutturale.
Il nucleo è una delle variabili di specifica più importanti perché influisce direttamente sul modo in cui la guarnizione si comprime e si espande.
La fune in fibra di vetro offre una struttura interna flessibile e relativamente morbida. Viene comunemente utilizzata laddove la guarnizione deve adattarsi alla superficie di tenuta senza richiedere un robusto rinforzo metallico.
Le anime in fibra resistenti alle alte temperature vengono utilizzate quando l'intera struttura della guarnizione deve essere adattata a condizioni termiche più impegnative.

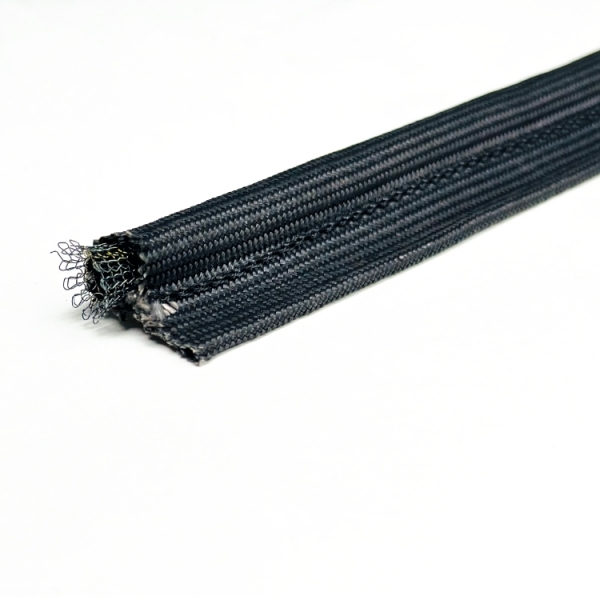

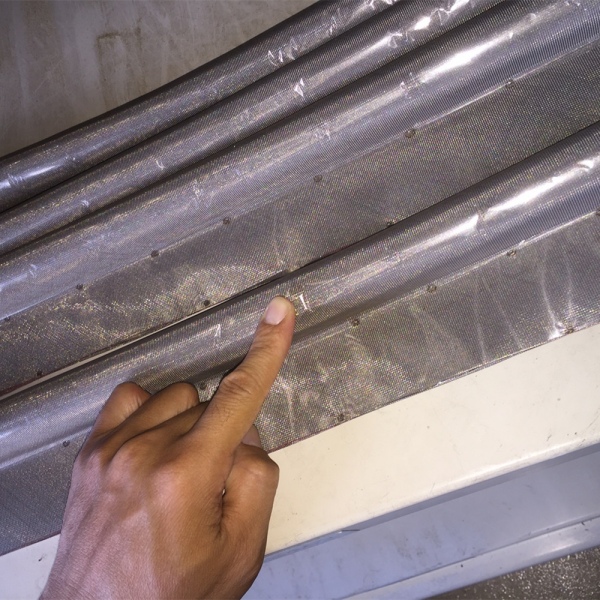

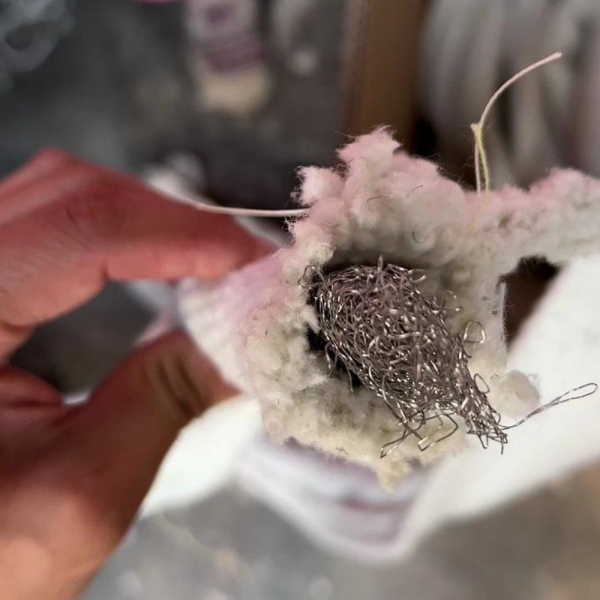

Un nucleo in rete di acciaio inossidabile fornisce rinforzo meccanico mantenendo al contempo un'utile capacità di compressione.
Può essere scelto per porte e pannelli industriali esposti a cicli ripetuti, vibrazioni o movimentazione meccanica.
UNGuarnizione a girino con anima in InconelÈ generalmente considerato adatto ad ambienti esigenti in cui il nucleo richiede capacità di funzionamento ad alte temperature e una forte stabilità meccanica.
La lega finale e la composizione della guarnizione devono essere sempre selezionate in base allo specifico ambiente operativo.
Una struttura a bulbo cavo può offrire una maggiore comprimibilità quando l'applicazione richiede una forza di chiusura limitata o quando la guarnizione deve adattarsi a uno spazio di tenuta relativamente ampio.
Le guarnizioni a girino sono particolarmente utili su apparecchiature in cui una porta, un portello, un pannello rimovibile o una flangia si aprono e si chiudono ripetutamente.
Le applicazioni tipiche includono:
Fonti del settore documentano inoltre l'utilizzo di guarnizioni a forma di girino in forni industriali, stufe, sistemi di scarico e plenum per la generazione di energia, apparecchiature per il trattamento termico e sistemi di verniciatura a polvere.
Lo sportello di una fornace deve mantenere una tenuta ermetica anche quando il telaio e i componenti metallici circostanti sono soggetti a ripetuti cicli di riscaldamento e raffreddamento.
Il nastro sigillante piatto può funzionare bene in applicazioni idonee, ma ha una capacità limitata di adattarsi a spazi ampi o variabili.
Il bulbo di unguarnizione a girino per sportello del fornoFornisce un volume comprimibile aggiuntivo. Ciò consente alla guarnizione di seguire piccole variazioni della superficie di accoppiamento mantenendo il contatto lungo tutto il perimetro della porta.
Per applicazioni gravose, è possibile valutare strutture rinforzate con silice, ceramica, fibra di vetro trattata con vermiculite o rete metallica, in base alla temperatura effettiva del forno e alle condizioni meccaniche.
Gli sportelli dei forni industriali possono essere aperti centinaia o migliaia di volte durante la loro vita utile.
La guarnizione, quindi, non deve solo resistere al calore. Deve anche sopportare ripetute compressioni, manipolazioni meccaniche e movimenti della struttura della porta.
Un progettato correttamenteguarnizione a girino per sportello del fornoFornisce una zona di compressione definita attorno all'apertura del forno, mantenendo al contempo la sezione di montaggio meccanicamente separata dalla superficie di tenuta primaria.
| Caratteristica | Guarnizione a girino | Nastro di guarnizione piatto |
|---|---|---|
| Profilo | Lampadina comprimibile con attacco per il montaggio | striscia di tessuto piatta |
| Compensazione del divario | Ottimo se della giusta taglia | Limitato dallo spessore del nastro |
| Controllo della compressione | Determinata principalmente dal bulbo e dal nucleo | Determinata dallo spessore totale del nastro |
| Montaggio | La coda sembra dedicataarea di fissaggio | Il nastro stesso è montato direttamente |
| Uso tipico | Porte, portelli, pannelli e fessure di tenuta più ampie | Flange, giunti e interfacce relativamente piane |
Una guarnizione a corda e una guarnizione a girino possono utilizzare fibre resistenti alle alte temperature simili, ma la loro geometria e i metodi di installazione sono diversi.
Una guarnizione a fune è solitamente rotonda, quadrata o rettangolare e non ha una flangia di montaggio integrata.
Una guarnizione a forma di girino include una coda specificamente progettata per posizionare e fissare il bulbo.
Per porte e pannelli rimovibili, questa coda può rendere l'installazione più controllata e la sostituzione più prevedibile.
Selezionare una guarnizione basandosi unicamente sulla temperatura massima non è sufficiente.
Occorre valutare l'intero ambiente operativo.
Determinare la temperatura normale continua, nonché gli eventuali picchi di temperatura.
La copertura, le cuciture, l'anima e qualsiasi rivestimento devono essere tutti adatti alle effettive condizioni di utilizzo.
La lampadina deve corrispondere allo spazio di tenuta disponibile e alla compressione richiesta.
Una lampadina troppo piccola potrebbe non garantire un contatto continuo. Una lampadina troppo grande potrebbe essere eccessivamente compressa o richiedere una forza di chiusura eccessiva.
Determinare di quanto verrà compressa la lampadina dopo la chiusura della porta o del pannello.
Ciò è particolarmente importante quando si sceglie tra funi in fibra, reti cave e anime più rinforzate.
Selezionare il rivestimento in base all'esposizione al calore, all'abrasione, al calore radiante, al contatto con sostanze chimiche e all'ambiente circostante.
La scelta del nucleo influisce su resilienza, compattezza, recuperabilità e capacità termica.
La parte posteriore del supporto di montaggio deve fornire una superficie sufficiente per il metodo di fissaggio scelto, senza interferire con la geometria dell'apparecchiatura.
Verificare se la guarnizione verrà fissata tramite una piastra metallica, viti, rivetti, clip, bulloni o un canale di montaggio sagomato.
Per la sostituzione delle guarnizioni, è opportuno annotare diverse dimensioni prima di rimuovere o smaltire la guarnizione originale.
Fotografie e un disegno in sezione sono particolarmente utili quando si sostituisce una guarnizione originale.
Sì. Le foche a forma di girino sono particolarmente adatte alla personalizzazione perché sia la loro struttura tessile che il nucleo interno possono essere modificati.
BSTFLEX è in grado di sviluppare costruzioni personalizzate in base a:
Questa flessibilità consente agli ingegneri di specificare la guarnizione attorno all'apparecchiatura anziché modificare l'apparecchiatura per adattarla a una guarnizione standard.
Sebbene il profilo a bulbo singolo sia la configurazione più riconoscibile, la costruzione della guarnizione a girino non si limita a una sola forma.
Una singola lampadina comprimibile fissata a una coda di montaggio piatta. Questa è la configurazione standard per molti sportelli di forni e stufe.
È possibile integrare due sezioni a bulbo laddove la progettazione dell'apparecchiatura richieda due linee di tenuta o una zona di tenuta comprimibile più ampia.
Una struttura a doppia coda può essere utilizzata quando la guarnizione necessita di un diverso sistema di fissaggio o quando il progetto di montaggio richiede materiale su entrambi i lati della lampadina.
Per alcune applicazioni su porte e pannelli, la guarnizione può essere realizzata come un telaio senza fine o in un'altra forma continua per ridurre il numero di giunzioni lungo il perimetro di tenuta.
Uno dei principali vantaggi del profilo a girino è che il rivestimento e l'anima non devono essere realizzati con lo stesso materiale.
Ad esempio, un'applicazione potrebbe richiedere:
Ciò crea una grande matrice ingegneristica dimateriale di rivestimento + materiale del nucleo + profilo + applicazione.
Anziché trattare tutte le guarnizioni a girino come un prodotto identico, gli ingegneri dovrebbero selezionare ogni strato in base alle esigenze termiche, meccaniche e ambientali dell'installazione.
Fornire informazioni operative complete facilita la scelta della guarnizione più adatta e la preparazione di un preventivo accurato.
Per una richiesta di preventivo personalizzata, si prega di fornire il maggior numero possibile delle seguenti informazioni:
Se il materiale originale è sconosciuto, la temperatura di applicazione, la progettazione dell'apparecchiatura e il profilo del campione possono spesso fornire informazioni sufficienti per iniziare la selezione del materiale.
Una guarnizione a girino è un profilo di tenuta flessibile costituito da un bulbo comprimibile fissato a una coda di montaggio piatta. Il bulbo crea la tenuta mentre la coda fissa la guarnizione all'apparecchiatura.
Nella terminologia delle guarnizioni industriali,guarnizione a girinoEfoca girinoI termini "nastro a girino" e "nastro sigillante a girino" sono comunemente usati in modo intercambiabile. Anche il nastro a girino e il nastro sigillante a girino sono utilizzati per costruzioni simili.
La guarnizione a bulbo crea una zona di tenuta comprimibile. Quando la porta o il pannello si chiudono, si adattano alla superficie di accoppiamento e contribuiscono a compensare eventuali fessure o piccole irregolarità della superficie.
La parte posteriore fornisce l'area di fissaggio. Può essere fissata con piastre, viti, rivetti, clip, bulloni o canali di montaggio a seconda della progettazione dell'apparecchiatura.
Non esiste un materiale universalmente migliore. Fibra di vetro, silice, ceramica, basalto, aramide, fibra di vetro rivestita in PTFE, fibra di vetro rivestita in silicone e fibra di vetro alluminizzata rispondono ciascuno a diverse combinazioni di requisiti di temperatura, abrasione, esposizione chimica e proprietà meccaniche.
Sì. La rete metallica in Inconel può essere utilizzata come nucleo di una lampadina laddove l'applicazione richieda una struttura interna metallica rinforzata adatta ad ambienti termici difficili.
Sì. Il diametro del bulbo, la larghezza della coda, il profilo complessivo, il materiale del rivestimento, il materiale del nucleo e i dettagli di fabbricazione possono essere personalizzati in base ai disegni tecnici o ai campioni fisici.
Le applicazioni più comuni includono porte di forni, forni industriali, caldaie, forni a microonde, apparecchiature per il trattamento termico, pannelli di accesso, sistemi di scarico, involucri termici e altre apparecchiature industriali che richiedono una tenuta a compressione flessibile.
BSTFLEX produce guarnizioni a forma di girino per la produzione OEM, la manutenzione delle apparecchiature e i progetti di tenuta di ricambio.
La nostra capacità produttiva comprende diversi tipi di rivestimenti tessili, verniciature, anime in fibra, reti in acciaio inossidabile, reti in Inconel e profili a bulbo e coda personalizzati.
Per ulteriori costruzioni, visita il nostroGamma di prodotti Tadpole Seal e Tadpole Gasket.
Per un preventivo, inviare la sezione trasversale della guarnizione, le dimensioni, la lunghezza richiesta, la temperatura di esercizio, l'applicazione e i materiali preferiti. Per lo sviluppo di guarnizioni personalizzate è possibile utilizzare anche campioni di guarnizioni esistenti o disegni di apparecchiature.
Hai bisogno di una guarnizione a girino su misura per una fornace, un forno, una caldaia, un essiccatoio o un involucro termico?
Contatta BSTFLEX fornendoci i tuoi disegni o le tue esigenze applicative per la selezione dei materiali, lo sviluppo di campioni e un preventivo.
