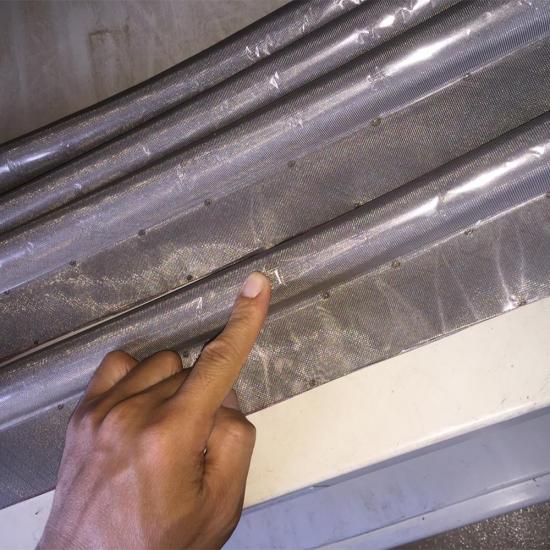

Guarnizione a girino in fibra di vetro alluminizzata

ILGuarnizione a girino in fibra di vetro alluminizzataÈ un componente flessibile di tenuta termica progettato per porte di forni, apparecchiature di riscaldamento, involucri termici, pannelli di accesso, coperchi e apparecchiature industriali esposte ad alte temperature e calore radiante.

La guarnizione utilizza unRivestimento esterno in fibra di vetro intrecciata con superficie alluminizzataLa superficie esterna riflettente contribuisce a ridurre la quantità di calore radiante assorbito dalla superficie esposta della guarnizione, mentre l'anima interna fornisce la flessibilità e l'elasticità necessarie per una tenuta a compressione.

A seconda della progettazione dell'apparecchiatura, la guarnizione a girino può essere prodotta con diverse costruzioni del nucleo interno, tra cui unanima in filo zincatoo unnucleo flessibile cavoCiò consente di selezionare il profilo di tenuta in base alla combinazione richiesta di flessibilità, elasticità, geometria di montaggio e compressione.

BSTFLEX produce guarnizioni a "girino" in fibra di vetro alluminizzata personalizzate per apparecchiature OEM, applicazioni di ricambio e sistemi di tenuta termica specializzati. Il diametro del bulbo, le dimensioni della coda, la lunghezza complessiva, la struttura del nucleo e la geometria del profilo possono essere personalizzati in base all'applicazione.

Struttura in fibra di vetro alluminizzata riflettente

Il rivestimento esterno è lo strato principale della guarnizione che protegge dagli agenti atmosferici. È costituito da tessuto in fibra di vetro combinato con una superficie alluminata progettata per riflettere il calore radiante.

Questa struttura è particolarmente utile in prossimità di apparecchiature ad alta temperatura, dove l'energia radiante proveniente dal processo o dalle superfici riscaldate può raggiungere direttamente la guarnizione. Invece di affidarsi esclusivamente al substrato in fibra di vetro per assorbire l'esposizione termica, la superficie esterna riflettente contribuisce a reindirizzare l'energia radiante lontano dalla guarnizione.

Come la superficie alluminizzata contribuisce a gestire il calore radiante

Il calore radiante si comporta in modo diverso dal calore conduttivo diretto. Le superfici calde all'interno di forni, stufe e apparecchiature termiche possono trasferire energia per irraggiamento anche in assenza di contatto fisico diretto.

La superficie alluminizzata del rivestimento in fibra di vetro fornisce un esterno riflettente in grado di ridurre l'assorbimento di calore radiante sulla superficie della guarnizione. Ciò rende la fibra di vetro alluminizzata particolarmente utile per sigillare punti situati in prossimità di superfici di apparecchiature calde.

Lo strato riflettente deve essere considerato parte integrante del sistema complessivo di gestione termica. La temperatura effettiva della guarnizione dipende dalla temperatura dell'aria circostante, dall'intensità della radiazione, dalle condizioni di contatto, dal flusso d'aria, dalla compressione e dalla progettazione dell'apparecchiatura.

Opzioni con nucleo zincato e nucleo cavo

Le guarnizioni a girino in fibra di vetro alluminizzata possono essere realizzate con diverse strutture interne. Due configurazioni utili sono un'anima in filo zincato e un'anima flessibile cava.

La scelta del nucleo appropriato dipende dalla distanza di compressione, dalla configurazione di montaggio, dal movimento della porta, dalla flessibilità richiesta e dall'ambiente operativo. BSTFLEX può consigliare la struttura del nucleo più adatta dopo aver analizzato l'applicazione.

Sigillatura a compressione con profilo a girino

La caratteristica distintiva di una guarnizione a forma di girino è la sua geometria a bulbo e coda. Il bulbo arrotondato funge da elemento di tenuta comprimibile, mentre la coda serve a posizionare e fissare la guarnizione.

1. Montaggio:La coda viene installata lungo il perimetro della porta, del telaio, del pannello o dell'apparecchiatura.
2. Posizionamento:La lampadina è allineata con la superficie di tenuta corrispondente.
3. Compressione:Chiudendo lo sportello o il pannello, la lampadina si comprime.
4. Conformabilità:Il profilo flessibile si adatta alle piccole variazioni della superficie di contatto.
5. Separazione termica:La guarnizione compressa forma una barriera attorno all'apertura o alla giunzione.

Le dimensioni e la compressione corrette del bulbo sono fondamentali. Una compressione eccessiva può deformare permanentemente il nucleo, mentre una compressione insufficiente può lasciare spazi vuoti lungo il percorso di tenuta.

Prestazioni termiche

Le costruzioni a girino in fibra di vetro alluminizzata di riferimento sono specificate per il servizio fino a circa500°F (260°C)Anche i prodotti della concorrenza identificano come caratteristiche chiave il servizio ad alta temperatura, la resistenza agli shock termici e la riflessione del calore radiante. :contentReference[oaicite:1]{index=1}

Per i prodotti BSTFLEX, la temperatura nominale finale deve essere stabilita in base al tessuto in fibra di vetro selezionato, al rivestimento alluminizzato, al materiale del nucleo, alla geometria della guarnizione e all'ambiente operativo effettivo.

La temperatura della guarnizione stessa può differire significativamente dalla temperatura interna del processo. Pertanto, nella scelta del materiale di costruzione, è necessario considerare il calore radiante, la conduzione attraverso la porta o il telaio, il flusso d'aria e le condizioni di compressione.

Shock termico e cicli di riscaldamento ripetuti

Le porte e i coperchi industriali possono subire ripetuti spostamenti tra la temperatura ambiente e temperature elevate. Ciò provoca dilatazione e contrazione termica all'interno del sistema di tenuta.

La struttura flessibile in fibra di vetro consente alla guarnizione di adattarsi ai movimenti ripetuti meglio di molti materiali di tenuta rigidi. Anche il nucleo selezionato influenza il modo in cui la guarnizione reagisce alla compressione e al recupero durante i cicli ripetuti di apertura e chiusura della porta.

Per le apparecchiature soggette a rapidi sbalzi di temperatura, la scelta della guarnizione completa deve tenere conto dello shock termico, del recupero dalla compressione e della stabilità di montaggio.

Applicazioni delle guarnizioni a girino in fibra di vetro alluminizzata

Sigillatura della porta del forno e dell'involucro termico

Le porte dei forni e i pannelli delle cabine termiche richiedono una guarnizione in grado di comprimersi ripetutamente senza perdere la sua forma originale. Una guarnizione a forma di girino separa la funzione di montaggio da quella di tenuta primaria, risultando quindi pratica per la sigillatura perimetrale.

La parte terminale può essere posizionata lungo la porta o il telaio, mentre la parte arrotondata è rivolta verso la superficie di contatto. Quando la porta si chiude, la parte arrotondata si comprime e forma l'interfaccia di contatto.

Il rivestimento in fibra di vetro alluminizzata aggiunge una superficie termica riflettente al gruppo di tenuta, rendendo questa costruzione utile laddove la guarnizione è esposta all'energia radiante proveniente da apparecchiature riscaldate.

Vantaggi della costruzione con guarnizioni in fibra di vetro alluminizzata

Guarnizioni a girino in fibra di vetro alluminizzata su misura

I produttori di apparecchiature spesso richiedono profili di guarnizione che non possono essere sostituiti da una dimensione standard. La geometria della porta, lo spazio di montaggio e la distanza di compressione determinano le dimensioni appropriate del bulbo e della coda.

BSTFLEX è in grado di produrre guarnizioni a girino in fibra di vetro alluminizzata su misura, in base a disegni tecnici, campioni di guarnizioni esistenti, specifiche dimensionali o requisiti applicativi.

Specifiche tecniche

Copertura in fibra di vetro alluminata rispetto alla copertura standard in fibra di vetro

Entrambe le soluzioni costruttive possono essere utilizzate per la sigillatura termica, ma le loro superfici esterne si comportano in modo diverso se esposte al calore radiante.

Scegliere tra un nucleo zincato e un nucleo cavo

Il nucleo interno deve essere scelto in base a come la guarnizione verrà compressa e montata.

Anima in filo zincato

Un'anima in filo zincato fornisce una struttura interna rinforzata e può aiutare la guarnizione a mantenere il suo profilo durante la manipolazione e l'installazione. Può essere considerata quando la guarnizione necessita di un supporto interno aggiuntivo pur mantenendo una forma di tenuta flessibile.

Nucleo vuoto

Un nucleo cavo crea un bulbo leggero e altamente comprimibile. Questa configurazione può essere utile quando la guarnizione deve deformarsi facilmente sotto una forza di chiusura relativamente bassa o adattarsi alle variazioni della superficie di accoppiamento.

La scelta corretta dipende dalla progettazione dell'apparecchiatura. BSTFLEX è in grado di valutare la forza di compressione richiesta, lo spazio di tenuta, la disposizione di montaggio e le condizioni operative prima di raccomandare la costruzione del nucleo.

Considerazioni sull'installazione

Una corretta installazione influisce direttamente sulle prestazioni di tenuta. La guarnizione deve essere montata in modo che la parte sporgente rimanga allineata con la superficie di accoppiamento durante tutto il movimento della porta o del pannello.

La parte posteriore deve essere fissata utilizzando il metodo di fissaggio appropriato per la progettazione dell'apparecchiatura. Il sistema di montaggio deve impedire movimenti eccessivi, torsioni o spostamenti durante il funzionamento ripetuto.

La lampadina non deve essere compressa eccessivamente. Deve essere previsto uno spazio sufficiente affinché la guarnizione possa deformarsi mantenendo un contatto continuo con la superficie opposta.

Produzione di guarnizioni OEM e di ricambio

BSTFLEX fornisce guarnizioni a forma di girino in fibra di vetro alluminizzata sia per apparecchiature OEM che per applicazioni di ricambio.

Per i progetti OEM, i disegni tecnici possono essere utilizzati per sviluppare il profilo e la struttura del nucleo richiesti. Per i progetti di sostituzione, un campione di guarnizione esistente, fotografie e informazioni dimensionali possono aiutare a identificare il profilo appropriato.

Quando si misura una vecchia guarnizione, è importante tenere conto della compressione e della deformazione permanenti. Lo spazio di montaggio e la fessura di tenuta originali forniscono generalmente informazioni più utili rispetto alle dimensioni compresse di una guarnizione usata.

Applicazioni

• guarnizioni per porte di forni industriali
• Guarnizioni per porte di forni commerciali
• Guarnizioni termiche per sportelli di cucine
• sportelli degli impianti di riscaldamento
• guarnizioni termiche per involucri
• Pannelli di accesso alla camera termica
• coperture per attrezzature industriali
• attrezzature per la lavorazione dei metalli
• attrezzature per la fusione dei metalli
• Assemblaggi di barriere termiche
• apparecchiature termiche OEM
• Guarnizioni termiche di ricambio

Come specificare una guarnizione a girino in fibra di vetro alluminizzata

Per una corretta selezione della guarnizione, è necessario tenere in considerazione le seguenti informazioni:

1. Diametro della lampadina richiesto
2. larghezza e spessore della coda
3. Lunghezza totale della guarnizione
4. Dimensioni della porta o del pannello
5. Spazio di compressione disponibile
6. Temperatura di esercizio
7. Esposizione al calore radiante
8. frequenza del ciclo termico
9. Costruzione del nucleo richiesta
10. Metodo di montaggio
11. Prodotti chimici o fluidi di processo a contatto con
12. Esempio o disegno di guarnizione esistente

Fornire queste informazioni permette di progettare la guarnizione in base alle specifiche esigenze dell'apparecchiatura, anziché selezionare un profilo basandosi unicamente sulle dimensioni nominali.

Domande frequenti

Che cos'è una guarnizione a girino in fibra di vetro alluminizzata?

Una guarnizione a "girino" in fibra di vetro alluminizzata è una guarnizione termica a bulbo e coda realizzata con un rivestimento in fibra di vetro intrecciata caratterizzato da una superficie riflettente alluminizzata. L'anima interna fornisce la struttura flessibile necessaria per la tenuta a compressione.

Qual è la funzione del rivestimento alluminizzato?

La superficie alluminata riflette il calore radiante e fornisce uno strato esterno protettivo. È particolarmente utile quando la guarnizione viene installata in prossimità di superfici calde o fonti di calore radiante.

A quale temperatura può resistere una guarnizione a girino in fibra di vetro alluminizzata?

Le strutture in fibra di vetro alluminizzata di cui si fa riferimento sono classificate per circa 500 °F / 260 °C. La capacità operativa effettiva dipende dalla copertura, dal rivestimento, dal nucleo, dal profilo e dall'ambiente di servizio specifici. :contentReference[oaicite:2]{index=2}

Qual è la differenza tra un nucleo zincato e un nucleo cavo?

Un'anima in filo zincato fornisce rinforzo interno e supporto al profilo, mentre un'anima cava offre una struttura di tenuta leggera e altamente comprimibile. La configurazione appropriata dipende dalla compressione richiesta e dal comportamento meccanico.

Questa guarnizione può essere utilizzata sullo sportello del forno?

Sì. Le guarnizioni a girino in fibra di vetro alluminizzata sono particolarmente adatte per determinate applicazioni su porte di forni, porte di piani cottura e involucri termici, laddove le condizioni operative siano compatibili con la struttura della guarnizione.

La superficie alluminata riflette il calore radiante?

Sì. La superficie alluminata riflettente è progettata per riflettere il calore radiante, risultando quindi utile come barriera termica e in ambienti con elevato calore radiante.

È possibile realizzare la guarnizione in misure personalizzate?

Sì. BSTFLEX è in grado di produrre bulbi con diametri, dimensioni della coda, lunghezze, configurazioni del nucleo e geometrie del profilo personalizzati, in base a disegni, campioni o requisiti applicativi.

BSTFLEX è in grado di produrre guarnizioni di ricambio in fibra di vetro alluminizzata?

Sì. Le guarnizioni di ricambio possono essere realizzate a partire da un campione esistente, da misurazioni dimensionali, da disegni tecnici o da informazioni sull'applicazione.

Richiedi una guarnizione a girino in fibra di vetro alluminizzata personalizzata

Se hai bisogno di unguarnizione a girino in fibra di vetro alluminizzataPer applicazioni in sportelli di forni, sistemi di riscaldamento, involucri termici, pannelli di accesso o apparecchiature industriali, BSTFLEX è in grado di sviluppare il profilo e la struttura interna richiesti.

Inviaci il tuodisegno, campione di guarnizione, dimensioni, temperatura di esercizio e dettagli applicativiPossiamo valutare la struttura in fibra di vetro alluminizzata più adatta e consigliare un'anima in filo zincato, un'anima cava o un'altra configurazione idonea.

Contatta BSTFLEX per un preventivo personalizzato per una guarnizione a girino in fibra di vetro alluminizzata.
