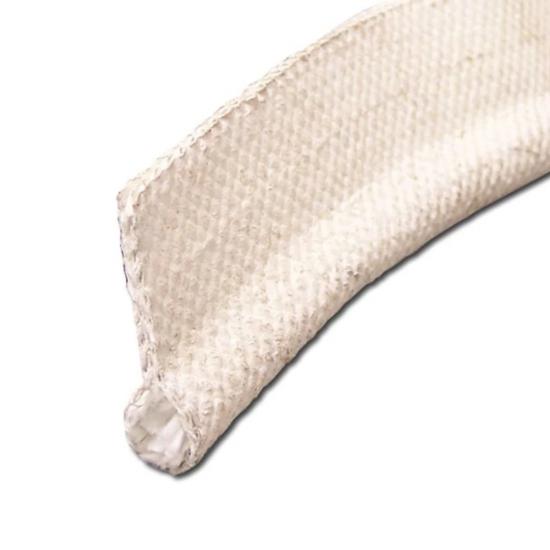

Rivestimento in fibra di vetro rivestito in PTFE, anima in fibra di vetro, guarnizione a girino
ILRivestimento in fibra di vetro rivestito in PTFE, anima in fibra di vetro, guarnizione a girinoSi tratta di una soluzione di tenuta termica flessibile sviluppata per porte, coperchi, serrande, condotti, giunzioni di pannelli, involucri e altre apparecchiature che richiedono una guarnizione resiliente con buona resistenza chimica e un ampio intervallo di temperature di esercizio.
La sua costruzione combina unRivestimento in fibra di vetro intrecciata con rivestimento in PTFEcon unanima in corda di fibra di vetroLo strato esterno in fibra di vetro rivestito fornisce una superficie protettiva durevole, mentre l'anima in fibra di vetro forma la sezione di tenuta comprimibile e aiuta la guarnizione a mantenere il suo profilo durante l'installazione e le ripetute compressioni.
La forma arrotondata a bulbo di girino è progettata per entrare in contatto con la superficie di accoppiamento, mentre la coda ad essa collegata funge da pratico punto di fissaggio. Questa configurazione consente alla guarnizione di seguire percorsi di tenuta curvi o irregolari e fornisce una barriera flessibile attorno a porte, coperchi e aperture di accesso.
BSTFLEX produce guarnizioni a forma di girino in fibra di vetro rivestite in PTFE, personalizzate per apparecchiature OEM, applicazioni di ricambio e sistemi di tenuta specializzati. Il diametro del bulbo, le dimensioni della coda, la lunghezza complessiva e la configurazione del profilo possono essere realizzati in base all'applicazione richiesta.
Struttura in fibra di vetro rivestita in PTFE e anima in fibra di vetro
Questa guarnizione utilizza due materiali complementari anziché affidarsi a un singolo strato per svolgere tutte le funzioni. Il tessuto esterno in fibra di vetro rivestito in PTFE fornisce la superficie di lavoro esposta, mentre l'anima in fibra di vetro conferisce al profilo a girino la sua consistenza e resilienza.
| Componente | Funzione |
|---|---|
| copertura in fibra di vetro rivestita in PTFE | Crea una superficie protettiva esterna resistente a numerosi agenti chimici e dotata di una struttura tessile flessibile. |
| Anima in corda di fibra di vetro | Forma il bulbo di tenuta interno e forniscecomprimibilità, resilienza e supporto del profilo. |
| Bulbo di tenuta | Si comprime contro la superficie di accoppiamento per formare l'interfaccia di tenuta primaria. |
| Attacco posteriore | Fornisce l'area di fissaggio per l'installazione su una porta, un telaio, un pannello o una struttura di un'apparecchiatura. |
Perché utilizzare una copertura in fibra di vetro rivestita in PTFE?
Il rivestimento esterno è realizzato in fibra di vetro intrecciata con un rivestimento in PTFE. Questa combinazione è utile laddove la superficie della guarnizione può entrare in contatto con sostanze chimiche, umidità, contaminazioni di processo o ripetute variazioni di temperatura.
Il PTFE fornisce una superficie resistente agli agenti chimici, mentre il substrato in fibra di vetro contribuisce alla flessibilità e alla stabilità termica. Insieme, questi materiali creano uno strato esterno adatto ad applicazioni in cui una guarnizione tessile non trattata potrebbe non offrire le caratteristiche superficiali desiderate.
- Struttura in fibra di vetro intrecciata rivestita in PTFE
- Buona resistenza a molti agenti chimici industriali.
- Struttura tessile flessibile
- Adatto a cicli termici ripetuti
- Resistente all'umidità e agli agenti atmosferici.
- Utile per applicazioni che richiedono una superficie di tenuta non metallica
- Adatto al funzionamento a basse temperature se specificato correttamente
Anima in fibra di vetro per una compressione flessibile
L'anima interna in corda di fibra di vetro conferisce alla guarnizione il suo profilo di tenuta arrotondato. A differenza di un inserto metallico rigido, l'anima tessile è flessibile e può comprimersi quando la porta o il pannello si chiudono.
Questa soluzione costruttiva è particolarmente utile quando le superfici di accoppiamento non sono perfettamente uniformi. Il bulbo può deformarsi sotto compressione e adattarsi alle variazioni del percorso di tenuta, contribuendo a mantenere il contatto lungo la giunzione.
L'anima in fibra di vetro mantiene la guarnizione complessivamente leggera, fornendo al contempo la struttura necessaria per un profilo a girino uniforme.
Progettato per cicli termici e superfici irregolari
Le porte e i pannelli di accesso industriali raramente mantengono una temperatura costante. Durante il funzionamento, la guarnizione può essere soggetta a cicli di riscaldamento, raffreddamento, compressione e recupero.
Il rivestimento in fibra di vetro rivestito in PTFE e l'anima in fibra di vetro lavorano insieme per fornire una struttura flessibile in grado di adattarsi a ripetute variazioni termiche. Il profilo a bulbo può inoltre adattarsi a piccole variazioni della superficie di accoppiamento, rendendo questo tipo di guarnizione adatto ad aree di tenuta irregolari o non uniformi.
Una corretta compressione è fondamentale. La guarnizione deve essere compressa a sufficienza per creare un'interfaccia di tenuta continua senza schiacciare eccessivamente l'anima in fibra di vetro.
Capacità di temperatura
Le guarnizioni a forma di girino in fibra di vetro rivestite in PTFE sono comunemente scelte per applicazioni che richiedono sia capacità ad alta temperatura che flessibilità a bassa temperatura. La costruzione in fibra di vetro/anima in fibra di vetro rivestita in PTFE di cui si fa riferimento è specificata per un intervallo operativo di circaDa -100 °F a +500 °F (da -73 °C a +260 °C). :contentReference[oaicite:1]{index=1}
La temperatura di esercizio effettiva consentita per una guarnizione BSTFLEX deve essere determinata in base al rivestimento in PTFE selezionato, alla struttura in fibra di vetro, alla densità del nucleo, alle condizioni di compressione, all'esposizione chimica e all'ambiente di utilizzo.
Per applicazioni al di fuori di questo intervallo, BSTFLEX può valutare costruzioni alternative a forma di girino utilizzando materiali di rivestimento e di nucleo differenti.
Scelta eccellente per la sigillatura a basse temperature e criogenica.
Una delle caratteristiche importanti delle costruzioni in fibra di vetro rivestite in PTFE è la loro capacità di rimanere flessibili a temperature notevolmente inferiori rispetto a molti materiali termosaldanti convenzionali.
Ciò rende la struttura utile per determinate applicazioni criogeniche e a bassa temperatura, dove la guarnizione deve mantenere la flessibilità anziché diventare eccessivamente rigida o fragile.
Per i sistemi criogenici, l'intero gruppo di tenuta deve essere valutato come un sistema. Intervallo di temperatura, pressione, fluido, compressione, contrazione termica e design di montaggio devono essere tutti considerati prima di selezionare il profilo finale della guarnizione.
Resistenza chimica per sigillature industriali
Il PTFE è ampiamente utilizzato quando la resistenza chimica è un requisito importante. La superficie in fibra di vetro rivestita fornisce uno strato esterno protettivo in grado di resistere all'esposizione a numerosi fluidi e agenti chimici industriali.
Questa caratteristica rende le guarnizioni a girino in fibra di vetro rivestite in PTFE adatte ad apparecchiature in cui i rivestimenti tessili convenzionali potrebbero essere esposti a solventi, carburanti, umidità o sostanze chimiche di processo.
La compatibilità chimica deve essere sempre valutata in base alla concentrazione, alla temperatura, al tempo di esposizione e alla combinazione chimica effettivi. Ambienti particolarmente aggressivi e temperature elevate possono richiedere una diversa composizione del materiale.
Dove vengono utilizzate le guarnizioni a girino in fibra di vetro PTFE
Sportelli del forno
Utilizzato intorno a porte e coperchi di forni industriali dove è necessaria una tenuta termica flessibile tra superfici mobili e fisse.
Ammortizzatori
Adatto per specifiche applicazioni di tenuta degli ammortizzatori, dove la guarnizione deve seguire il perimetro di un componente mobile o rimovibile.
Collegamenti dei condotti
Può essere integrato in sistemi di tenuta termica o di processo per condotti, dove flessibilità e conformità superficiale sono importanti.
Giunzioni dei pannelli
Fornisce un'interfaccia di tenuta flessibile tra pannelli, coperchi e telai delle apparecchiature.
Involucri termici
Utilizzato intorno a sportelli di accesso e coperture rimovibili per contribuire a creare una barriera termica attorno alle aperture delle apparecchiature.
Apparecchiature criogeniche
Adatto per applicazioni selezionate a basse temperature in cui il mantenimento della flessibilità della guarnizione è un requisito fondamentale.
Guarnizione a girino in PTFE per porte di forni e apparecchiature
Il design a bulbo e coda rende questa guarnizione particolarmente utile per la sigillatura perimetrale. Il bulbo funge da elemento di compressione, mentre la coda fornisce una sezione di montaggio dedicata.
Quando la porta si chiude, la guarnizione viene compressa contro la superficie opposta. Questo crea un'interfaccia di tenuta continua attorno all'apertura, consentendo alla guarnizione di adattarsi a piccole variazioni dimensionali.
Per porte di forni, armadi termici, camere di processo e coperture di apparecchiature, il profilo della guarnizione può essere selezionato in base alla superficie di montaggio disponibile e alla compressione richiesta.
Vantaggi della costruzione in fibra di vetro PTFE
| Requisito | Rivestimento in PTFESoluzione con anima in fibra di vetro |
|---|---|
| Esposizione a sostanze chimiche | Il rivestimento in PTFE offre resistenza a numerose sostanze chimiche e contaminanti di processo. |
| Ciclo di temperatura | La struttura flessibile in fibra di vetro è adatta a sopportare ripetuti sbalzi termici se specificata correttamente. |
| Flessibilità alle basse temperature | La struttura può mantenere la flessibilità necessaria per operare a basse temperature entro il suo intervallo operativo specificato. |
| Superfici irregolari | Il bulbo comprimibile può adattarsi a piccole variazioni delle superfici di accoppiamento. |
| termosaldatura | La guarnizione crea una barriera flessibile attorno a porte, pannelli, coperture e giunture. |
| resistenza meccanica | L'anima in fibra di vetro supporta il profilo di tenuta consentendo al contempo la compressione e il recupero. |
Profili di guarnizione Tadpole personalizzati
Le guarnizioni a forma di girino non si limitano a una sola sezione trasversale standard. Il profilo richiesto dipende dallo spazio di installazione disponibile, dalla distanza di compressione e dalla forma dell'apertura dell'apparecchiatura.
BSTFLEX è in grado di produrre guarnizioni a girino in fibra di vetro rivestite in PTFE su misura, basandosi su disegni tecnici, campioni fisici, dimensioni o specifiche applicative.
| Funzionalità personalizzate | Configurazione disponibile |
|---|---|
| diametro della lampadina | Personalizzato in base ai requisiti di tenuta e compressione |
| larghezza della coda | Personalizzato per sfuori dall'area di montaggio |
| Lunghezza della guarnizione | Fornito in base alle dimensioni dell'apparecchiatura |
| Geometria del profilo | Profili personalizzati disponibili per applicazioni OEM. |
| densità del nucleo in fibra di vetro | Selezionati in base ai requisiti di compressione e resilienza |
| Costruzione con rivestimento in PTFE | Selezionato in base all'applicazione e alle caratteristiche superficiali richieste |
Specifiche tecniche
| Articolo | Specificheidentificazione |
|---|---|
| Tipo di prodotto | Guarnizione a girino / sigillo a girino |
| Copertina esterna | fibra di vetro intrecciata rivestita in PTFE |
| Nucleo | Anima in corda di fibra di vetro |
| Profilo | Lampadina e attacco di montaggio |
| Intervallo di temperatura | Da circa -100 °F a +500 °F (-73 °C a +260 °C), a seconda delle condizioni di costruzione e di utilizzo. |
| resistenza chimica | Buona resistenza a molti agenti chimici industriali; la compatibilità deve essere confermata per il mezzo specifico |
| Servizio a bassa temperatura | Adatto per applicazioni selezionate a bassa temperatura e criogeniche |
| diametro della lampadina | Personalizzabile |
| Dimensioni della coda | Personalizzabile |
| lunghezza totale | Personalizzabile |
| Tipo di profilo | Profili personalizzati disponibili |
Applicazioni delle guarnizioni a girino in fibra di vetro rivestita in PTFE
Questa tipologia di guarnizione può essere considerata per apparecchiature in cui la tenuta termica si combina con l'esposizione a sostanze chimiche, i cicli termici o i requisiti di bassa temperatura.
- Sportelli per forni industriali
- Coperture per forno
- Apparecchiature per il trattamento termico
- Guarnizione dell'ammortizzatore
- Condotti termici
- Pannello di controllo
- Contenitori per apparecchiature
- Porte di accesso
- Attrezzature per verniciatura a polvere
- apparecchiature termiche per autoveicoli
- Apparecchiature criogeniche
- Sistemi di termosaldatura OEM
Perché scegliere un'anima in fibra di vetro invece di un'anima in metallo?
La scelta tra un nucleo in fibra di vetro e un nucleo metallico dipende dai requisiti meccanici e termici dell'applicazione.
Un'anima in fibra di vetro offre una struttura interna leggera e non metallica, dotata di un'utile flessibilità e comprimibilità. È quindi una soluzione ideale per applicazioni in cui la guarnizione deve deformarsi facilmente, adattarsi a superfici irregolari o evitare l'introduzione di un componente metallico nel profilo di tenuta.
Le guarnizioni a spirale con anima metallica possono essere preferibili laddove siano richiesti un rinforzo strutturale aggiuntivo, un maggiore ritorno elastico o una maggiore resistenza meccanica. BSTFLEX può aiutarvi a determinare quale struttura dell'anima sia più appropriata in base ai requisiti di temperatura, compressione, movimento e installazione.
Fibra di vetro rivestita in PTFE vs. fibra di vetro non rivestita
| Caratteristica | Fibra di vetro rivestita in PTFE | Fibra di vetro non rivestita |
|---|---|---|
| superficie esterna | superficie tessile rivestita in PTFE | Tessuto in fibra di vetro a vista |
| resistenza chimica | Maggiore resistenza superficiale a numerose sostanze chimiche. | Dipende principalmente dalla costruzione in fibra di vetro e dall'applicazione |
| Servizio a bassa temperatura | Ideale per applicazioni che richiedono flessibilità a basse temperature, se specificato correttamente. | Dipende dalla specifica costruzione in fibra di vetro |
| Caratteristiche della superficie | Superficie liscia rivestita | Soluzione tessile |
| Motivo di selezione tipico | resistenza chimica, ciclo termicoflessibilità a basse temperature e | Sigillatura tessile ad alta temperatura e protezione termica |
Installazione e compensazione
La guarnizione deve essere installata in modo che il bulbo di tenuta entri in contatto con la superficie di accoppiamento in modo continuo lungo tutto il perimetro richiesto.
La parte terminale di montaggio deve essere fissata in conformità con la progettazione dell'apparecchiatura. A seconda dell'applicazione, i metodi di fissaggio idonei possono includere elementi di fissaggio meccanici, canali di ritegno, clip o altri sistemi di montaggio progettati appositamente.
Bisogna evitare una compressione eccessiva. La guarnizione necessita di spazio sufficiente per deformarsi e ritornare alla sua forma originale senza schiacciare in modo permanente l'anima in fibra di vetro.
Per porte e sportelli che vengono aperti frequentemente, il sistema di montaggio deve anche impedire che la guarnizione venga tirata, attorcigliata o spostata durante il funzionamento.
Produzione di guarnizioni OEM e di ricambio
BSTFLEX fornisce guarnizioni a girino in fibra di vetro rivestite in PTFE, personalizzate sia per applicazioni di primo equipaggiamento che per ricambi.
I clienti OEM possono fornire disegni o specifiche dimensionali per lo sviluppo di nuove guarnizioni. Per i progetti di sostituzione, è possibile utilizzare un campione di guarnizione esistente, fotografie e informazioni dimensionali di base per definire il profilo richiesto.
Qualora la guarnizione originale si sia compressa, indurita o danneggiata, è importante misurare l'area di installazione originale anziché basarsi unicamente sulle dimensioni compresse della guarnizione usata.
Come scegliere la guarnizione a girino in PTFE più adatta
Le seguenti informazioni sono utili per la scelta di una guarnizione a girino in fibra di vetro rivestita in PTFE:
- Diametro della lampadina richiesto
- larghezza e spessore della coda
- Lunghezza totale della guarnizione
- Dimensioni di porte, pannelli o aperture
- Spazio di compressione disponibile
- Temperatura di esercizio normale
- Temperatura minima di esercizio
- Prodotti chimici o fluidi di processo a contatto con
- Ciclo termico previsto
- Metodo di montaggio
- Esempio o disegno di guarnizione esistente
Fornire questi dettagli permette di selezionare la guarnizione più adatta alle effettive condizioni operative, anziché limitarsi a scegliere quella con il diametro nominale.
Domande frequenti
Che cos'è una guarnizione a girino in fibra di vetro rivestita in PTFE?
Si tratta di una guarnizione di tenuta a bulbo e coda composta da un rivestimento esterno in fibra di vetro intrecciata rivestita in PTFE e da un nucleo interno in fibra di vetro. Il bulbo garantisce la tenuta a compressione, mentre la coda costituisce la sezione di montaggio.
A cosa serve l'anima in fibra di vetro?
L'anima in fibra di vetro costituisce il corpo interno del bulbo di tenuta. Garantisce flessibilità, comprimibilità e supporto del profilo, consentendo alla guarnizione di adattarsi a superfici irregolari.
Qual è la temperatura massima sopportabile da una guarnizione a forma di girino in fibra di vetro rivestita in PTFE?
La struttura in fibra di vetro rivestita in PTFE/anima in fibra di vetro di riferimento è specificata per temperature comprese tra circa -100 °F e +500 °F (-73 °C e +260 °C). Le prestazioni effettive dipendono dai materiali specifici, dal profilo e dalle condizioni di servizio. :contentReference[oaicite:2]{index=2}
Le guarnizioni a forma di girino in fibra di vetro PTFE possono essere utilizzate in applicazioni criogeniche?
Possono essere considerati per specifiche applicazioni di tenuta a bassa temperatura e criogeniche, poiché la struttura in fibra di vetro rivestita in PTFE mantiene la flessibilità anche a basse temperature. L'applicazione completa deve essere valutata in termini di temperatura, fluido, compressione e contrazione termica.
Le guarnizioni in fibra di vetro rivestite in PTFE sono resistenti agli agenti chimici?
Il PTFE offre un'eccellente resistenza a molte sostanze chimiche, ma la compatibilità dipende dalla specifica sostanza chimica, dalla concentrazione, dalla temperatura e dalle condizioni di esposizione. La compatibilità chimica deve essere verificata prima della selezione definitiva del materiale.
È possibile realizzare la guarnizione in misure personalizzate?
Sì. BSTFLEX è in grado di produrre bulbi con diametri, dimensioni della coda, lunghezze e configurazioni del profilo personalizzati, sulla base di disegni, campioni o requisiti applicativi.
Questa guarnizione può essere utilizzata sullo sportello del forno?
Sì. Il profilo a bulbo e coda è adatto per determinate applicazioni di tenuta di porte, coperchi e involucri termici per forni, laddove le condizioni di temperatura e chimiche siano compatibili con la struttura in fibra di vetro PTFE.
Richiedi una guarnizione a girino in PTFE personalizzata
Se hai bisogno di unGuarnizione a girino in fibra di vetro rivestita in PTFE con anima in fibra di vetroPer applicazioni di tenuta a bassa temperatura, come forni, serrande, condotti, giunzioni di pannelli, involucri termici o per applicazioni in ambienti con temperature elevate, BSTFLEX è in grado di sviluppare guarnizioni su misura in base alle dimensioni e alle condizioni operative richieste.
Inviaci il tuodisegno, campione di guarnizione esistente, dimensioni, intervallo di temperatura e dettagli di applicazioneIl nostro team è in grado di valutare la struttura in fibra di vetro rivestita in PTFE e il profilo a girino personalizzato più adatti alla vostra attrezzatura.
Contatta BSTFLEX per un preventivo personalizzato per una guarnizione a girino in fibra di vetro rivestita in PTFE.
