Rivestimento in tessuto di basalto, nucleo in rete metallica, guarnizione a girino

ILRivestimento in tessuto di basalto, nucleo in rete metallica, guarnizione a girinoÈ un componente di tenuta per alte temperature sviluppato per porte di forni, forni industriali, apparecchiature per processi termici, stufe, involucri resistenti al calore e altri sistemi industriali in cui è richiesta una tenuta termica affidabile.

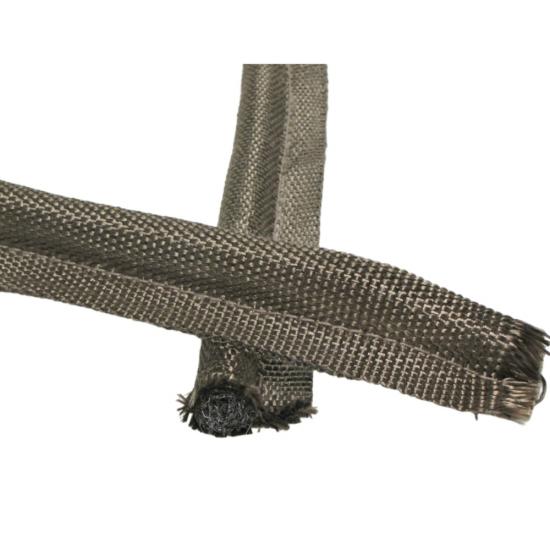

Questa guarnizione combina unrivestimento esterno in tessuto di basalto intrecciatocon un internonucleo in rete metallicaIl tessuto di basalto costituisce lo strato esterno tessile resistente al calore, mentre l'anima in rete metallica fornisce un rinforzo interno e aiuta la guarnizione a mantenere il profilo progettato durante l'installazione e la compressione.

La configurazione a girino è costituita da un bulbo di tenuta arrotondato e da una coda di montaggio ad esso collegata. Durante l'installazione, il bulbo viene compresso contro la superficie di accoppiamento per creare una tenuta termica flessibile, mentre la coda può essere fissata al telaio dell'apparecchiatura, alla porta o alla struttura di contenimento mediante un metodo di fissaggio idoneo.

BSTFLEX produce guarnizioni a spirale in tessuto di basalto personalizzate per apparecchiature OEM, applicazioni di tenuta di ricambio e sistemi termici specializzati. Il diametro del bulbo, le dimensioni della coda, la lunghezza della guarnizione, la geometria del profilo, la struttura del tessuto e la configurazione del nucleo possono essere personalizzati in base all'applicazione.

Tessuto di basalto e rete metallica: una soluzione pratica per la costruzione di guarnizioni.

Le prestazioni di una guarnizione a forma di girino dipendono da come il tessuto esterno e il rinforzo interno interagiscono tra loro. Questa struttura utilizza tessuto di basalto per la superficie esposta e una rete metallica all'interno della guarnizione.

Componente	Funzione
Rivestimento in tessuto intrecciato di basalto	Fornisce lo strato tessile esterno resistente al calore e protegge l'anima interna dal contatto diretto con l'ambiente circostante.
Anima in rete metallica	Fornisce rinforzo interno, elasticità e supporto strutturale al profilo di tenuta.
Bulbo di tenuta	Si comprime contro la superficie di accoppiamento per formare l'area primaria di tenuta termica.
Attacco posteriore	Offre una superficie pratica per fissare la guarnizione a una porta, un telaio, un pannello o una struttura di contenimento.

Perché utilizzare un rivestimento in tessuto di basalto intrecciato?

La fibra di basalto è una fibra di origine minerale prodotta dalla roccia basaltica e viene utilizzata in applicazioni in cui la resistenza termica e la durabilità meccanica sono importanti. Quando viene tessuta in un tessuto, la fibra di basalto crea un materiale tessile flessibile adatto ad applicazioni di protezione e sigillatura ad alta temperatura.

Nelle guarnizioni a forma di girino, il rivestimento in basalto intrecciato funge da strato esterno di lavoro. Fornisce protezione termica attorno al nucleo, consentendo al contempo alla guarnizione di flettersi attorno a porte, pannelli, telai e percorsi di tenuta irregolari.

costruzione tessile ad alta temperatura
Struttura intrecciata flessibile
Buona resistenza all'esposizione termica
Adatto ad ambienti industriali esigenti
Utile laddove si preferisce un rivestimento in fibra minerale.
Può adattarsi a percorsi di sigillatura curvi e irregolari
Fornisce uno strato esterno protettivo per il nucleo interno

Rete metallica a nucleo per supporto strutturale

L'anima interna in rete metallica conferisce a questa guarnizione un comportamento meccanico diverso rispetto alle guarnizioni a "girino" che utilizzano solo un'anima in tessuto o fibra. La struttura a rete rinforza l'intera area di tenuta e aiuta la guarnizione a mantenere la forma desiderata durante la manipolazione, l'installazione e la compressione.

Un'anima in rete metallica può inoltre offrire una flessibilità utile, poiché la rete può deformarsi insieme alla guarnizione anziché comportarsi come un inserto rigido e solido. Ciò rende la struttura adatta alla tenuta di profili che devono seguire superfici curve o adattarsi al movimento tra i componenti accoppiati.

Il materiale del filo, la struttura della rete e la configurazione del nucleo possono essere selezionati in base all'ambiente operativo e ai requisiti meccanici dell'apparecchiatura.

Come la guarnizione Tadpole crea una tenuta termica

A differenza di una guarnizione piatta che si basa sulla compressione superficiale su tutta la sua larghezza, una guarnizione a forma di girino concentra la funzione di tenuta attorno a un bulbo arrotondato.

Posizionamento:La coda di montaggio è posizionata lungo il perimetro della porta, del telaio, del pannello o dell'apparecchiatura.
Allegato:La coda viene fissata utilizzando il metodo di fissaggio o di ritegno specificato per l'apparecchiatura.
Compressione:Chiudendo la porta o il pannello, la lampadina viene premuta contro la superficie di accoppiamento.
Conformità della superficie:Il profilo flessibile si adatta alle piccole variazioni della superficie di tenuta.
Separazione termica:La guarnizione forma una barriera resistente al calore attorno all'apertura o alla giunzione.

Per ottenere prestazioni di tenuta costanti, è importante che la dimensione corretta del bulbo, il livello di compressione, la geometria di montaggio e la scelta del materiale siano adeguati.

Dove vengono utilizzate le guarnizioni a girino in tessuto di basalto

Questo tipo di guarnizione per alte temperature è adatto per apparecchiature industriali in cui una guarnizione perimetrale flessibile deve resistere a temperature elevate e a ripetuti cicli di apertura e chiusura.

Sportelli per forni industriali

Utilizzato intorno alle porte del forno e ai pannelli di accesso per ridurre la trasmissione del calore attraverso il perimetro della porta e mantenere un ambiente termico più controllato.

Sportelli della fornace

Adatto per determinate apparecchiature di forni e processi termici dove è richiesto un profilo di tenuta flessibile per alte temperature.

Apparecchiature per il trattamento termico

Può essere integrato in sistemi di trattamento termico, camere termiche e apparecchiature industriali che richiedono una guarnizione perimetrale comprimibile.

Stufe e impianti di riscaldamento

La struttura in tessuto di basalto può essere considerata per porte, coperture e applicazioni di sigillatura di involucri ad alta temperatura.

Recinti industriali

Fornisce un'interfaccia di tenuta flessibile attorno a porte di accesso termico, aperture di ispezione e pannelli rimovibili.

Apparecchiature termiche OEM

È possibile realizzare profili personalizzati per i produttori di apparecchiature originali e per i programmi di sostituzione delle guarnizioni.

Guarnizione a forma di girino in basalto per sportelli di forni e stufe.

Spesso, per le porte di forni e stufe non basta una semplice guarnizione piatta. Il materiale di tenuta deve seguire il perimetro dell'apertura, adattandosi alla geometria della porta e del telaio.

Il profilo a girino risponde a questa esigenza separando le funzioni di tenuta e di fissaggio. Il bulbo arrotondato fornisce l'area di compressione, mentre la coda offre una sezione di fissaggio dedicata. Questa configurazione consente di posizionare la guarnizione con precisione lungo il perimetro della porta senza dover ricorrere a una striscia di tenuta piatta e larga.

Per apparecchiature con angoli, curve o superfici irregolari, la struttura flessibile in tessuto di basalto può aiutare la guarnizione a seguire il percorso di tenuta richiesto.

Vantaggi della struttura con nucleo in rete metallica

Requisito	Struttura in tessuto di basalto/rete metallica
esposizione ad alte temperature	Il tessuto di basalto intrecciato fornisce uno strato tessile esterno resistente al calore.
Conservazione del profilo	La rete metallica interna fornisce rinforzo strutturale.
Flessibilità	La struttura in tessuto e rete permette alla guarnizione di adattarsi ai percorsi di tenuta curvi.
Sigillatura a compressione	La forma arrotondata del bulbo a girino fornisce una zona di compressione dedicata.
Protezione meccanica	Il rivestimento esterno in tessuto protegge la struttura interna dal contatto diretto con gli agenti atmosferici.
Integrazione OEM	È possibile realizzare bulbi e code di dimensioni personalizzate per progetti specifici di apparecchiature.

Produzione su misura di guarnizioni a forma di girino in tessuto di basalto

Nelle applicazioni di tenuta industriale, raramente si utilizza una singola guarnizione di dimensioni universali. La geometria della porta, lo spazio di montaggio disponibile, la distanza di compressione e le condizioni operative possono influenzare il profilo richiesto.

BSTFLEX può produrre su misuraguarnizioni a girino in tessuto di basaltosecondo disegni tecnici, campioni, dimensioni o requisiti applicativi.

Parametro personalizzato	Considerazioni tipiche
diametro della lampadina	Selezionato in base allo spazio di compressione disponibile e alla geometria di tenuta.
larghezza della coda	Adatto alla superficie di montaggio e al metodo di fissaggio.
lunghezza totale	Fornito secondo necessità per sezioni rettilinee, sigillatura perimetrale o configurazioni assemblate.
Forma del profilo	Può essere sviluppato in base alla geometria della porta o del pannello dell'apparecchiatura.
Costruzione del tessuto	Selezionati in base ai requisiti termici, meccanici e di installazione.
Anima in rete metallica	La struttura del nucleo può essere specificata in base ai requisiti dell'applicazione.

Informazioni tecniche

Articolo	Specifiche
Tipo di prodotto	Guarnizione a girino / sigillo a girino
Copertina esterna	Tessuto di basalto
Nucleo interno	rete metallica
Profilo	Lampadina e attacco di montaggio
Applicazione	termosaldatura ad alta temperatura
Installazione	Metodo di fissaggio o di ritegno in base alla progettazione dell'apparecchiatura
Dimensioni della lampadina	Personalizzabile
Dimensioni della coda	Personalizzabile
Lunghezza	Personalizzabile
Configurazione del profilo	Profili personalizzati disponibili

La reale capacità termica dipende dal tipo di tessuto di basalto selezionato, dalla struttura della rete metallica, dalla geometria della guarnizione, dalle condizioni di compressione e dall'ambiente operativo circostante. BSTFLEX può consigliare una struttura adeguata dopo aver esaminato i requisiti dell'applicazione.

Guarnizione a girino in tessuto di basalto rispetto ad altri design del nucleo

Le guarnizioni a girino possono essere realizzate con diverse combinazioni di rivestimenti esterni e anime interne. La corretta costruzione dipende dall'equilibrio tra esposizione alla temperatura, comportamento alla compressione, requisiti meccanici e condizioni di installazione.

Costruzione	Caratteristica principale del design	Considerazioni tipiche
Tessuto di basalto + anima in rete metallica	Rivestimento esterno in fibra minerale con anima in rete rinforzata	Utile laddove siano necessari sia protezione termica che rinforzo meccanico flessibile.
Tessuto ceramico + anima in ceramica	Struttura a base di fibre con supporto interno in ceramica	Selezionato per applicazioni che richiedono una struttura resistente alle alte temperature a base ceramica.
Tessuto ceramico + anima in Inconel	Tessuto ceramico con rinforzo interno metallico	Ideale quando un rivestimento tessile resistente alle alte temperature viene combinato con un nucleo metallico.
Tessuto in silice + anima in Inconel	Rivestimento in tessuto di silice con anima metallica	Utilizzato per applicazioni di sigillatura impegnative ad alta temperatura che richiedono uno strato esterno a base di silice.

Applicazioni che richiedono una termosaldatura flessibile

La struttura in tessuto di basalto e rete metallica è particolarmente utile quando la guarnizione deve combinare protezione termica con un profilo rinforzato e flessibile. Le possibili applicazioni includono:

guarnizioni per porte di forni industriali
Guarnizioni perimetrali dello sportello della caldaia
guarnizioni per porte di camere termiche
Apparecchiature per il trattamento termico
Apparecchiature di riscaldamento industriale
guarnizioni termiche per involucri
Guarnizioni per sportelli di ispezione
Guarnizioni del pannello di accesso
sportelli degli apparecchi di riscaldamento
apparecchiature termiche OEM

Considerazioni sull'installazione

Un'installazione corretta è fondamentale per ottenere una tenuta affidabile. La guarnizione deve essere posizionata in modo che il bulbo entri in contatto con la superficie di tenuta prevista senza eccessiva compressione.

La parte terminale di montaggio deve essere supportata in modo continuo laddove richiesto dalla progettazione dell'apparecchiatura. Gli elementi di fissaggio, i canali di ritegno, le clip o altri metodi di fissaggio devono essere scelti in base alla struttura della porta o del telaio.

Curve strette, compressione eccessiva e metodi di fissaggio inadeguati possono danneggiare la guarnizione o ridurne la capacità di ritornare alla forma originale dopo la compressione. Per applicazioni personalizzate, BSTFLEX può esaminare il profilo di tenuta e le dimensioni di montaggio prima della produzione.

Per i programmi di guarnizioni OEM e di ricambio

Questa guarnizione a girino in tessuto di basalto può essere prodotta sia per nuove apparecchiature che per applicazioni di ricambio. I clienti OEM possono fornire disegni o requisiti di profilo, mentre i clienti di ricambio possono fornire un campione di guarnizione esistente o informazioni dimensionali.

Per i progetti di sostituzione, è importante che il diametro della lampadina, la larghezza della parte posteriore, il profilo complessivo e la configurazione di montaggio corrispondano a quelli originali. Se la guarnizione originale non è più disponibile, le informazioni sull'applicazione e le fotografie possono essere utili per determinare una soluzione appropriata.

Terminologia della guarnizione a girino in basalto

A seconda del settore e del fornitore, prodotti simili possono essere descritti con diversi nomi. Questi termini possono riferirsi allo stesso concetto generale di tenuta a bulbo e coda:

guarnizione a girino di basalto
Guarnizione a girino in fibra di basalto
Foca girino di basalto
Guarnizione in tessuto di basalto
guarnizione in tessuto di basalto
guarnizione a girino con anima in rete metallica
Guarnizione con anima in rete metallica
guarnizione a girino ad alta temperatura
Nastro sigillante Tadpole
Nastro a forma di girino

La terminologia esatta può variare, ma la caratteristica distintiva di questo prodotto è il suo profilo flessibile a bulbo e coda con un rivestimento in tessuto di basalto intrecciato e un'anima interna in rete metallica.

Come specificare una guarnizione a girino in tessuto di basalto

Quando si richiede un preventivo, fornire le seguenti informazioni può aiutare a determinare la corretta tipologia di guarnizione:

Diametro della lampadina richiesto
larghezza e spessore della coda
Lunghezza totale della guarnizione
Dimensioni della porta o del pannello
Spazio di compressione disponibile
Intervallo di temperatura di funzionamento
Esposizione termica continua o intermittente
Movimento o vibrazione previsti
Metodo di montaggio
Esempio di guarnizione esistente o disegno tecnico

Per lo sviluppo OEM, BSTFLEX è in grado di valutare il profilo e la combinazione di materiali richiesti in base alla progettazione effettiva dell'apparecchiatura, anziché selezionare una guarnizione esclusivamente in base al diametro nominale.

Domande frequenti

Che cos'è una guarnizione a girino in tessuto di basalto?

Una guarnizione a "girino" in tessuto di basalto è una guarnizione termica a bulbo e coda realizzata con un rivestimento esterno in tessuto di basalto intrecciato e un nucleo interno. In questa costruzione, il rinforzo interno è costituito da un nucleo in rete metallica che sostiene il profilo della guarnizione e fornisce elasticità durante la compressione.

Qual è lo scopo del nucleo in rete metallica?

L'anima in rete metallica fornisce un rinforzo strutturale interno e aiuta la guarnizione a mantenere la forma prevista. La sua struttura flessibile consente alla guarnizione di deformarsi durante la compressione, conservando al contempo una stabilità di profilo utile.

Dove vengono comunemente utilizzate le guarnizioni a forma di girino in basalto?

Le applicazioni tipiche includono porte di forni industriali, porte di forni a gas, camere termiche, apparecchiature di riscaldamento, custodie termiche, pannelli di accesso e apparecchiature per il trattamento termico OEM.

È possibile personalizzare la guarnizione a forma di girino in basalto?

Sì. BSTFLEX è in grado di produrre bulbi con diametri, dimensioni della coda, lunghezze, configurazioni del profilo e strutture del nucleo personalizzati, in base a disegni, campioni o requisiti applicativi.

Questa guarnizione è adatta a superfici irregolari?

La struttura flessibile in tessuto e rete si presta a percorsi di tenuta curvi o irregolari. Il progetto finale deve essere scelto in base alla geometria effettiva della superficie, alla distanza di compressione e alle condizioni operative.

Questo prodotto può essere utilizzato come guarnizione per lo sportello del forno?

Sì. La configurazione a bulbo e coda è particolarmente adatta alla sigillatura perimetrale attorno alle porte dei forni e alle aperture di accesso alle apparecchiature termiche, a condizione che la composizione del materiale e la resistenza alla temperatura siano adeguate all'applicazione.

BSTFLEX è in grado di produrre guarnizioni di ricambio per il modello "tadpole"?

Sì. Le guarnizioni di ricambio possono essere prodotte a partire da un campione esistente, da misurazioni dimensionali, disegni o fotografie, unitamente alle informazioni sull'applicazione.

Richiedi una guarnizione a girino in tessuto di basalto personalizzata

Se hai bisogno di unrivestimento in tessuto di basalto nucleo in rete metallica guarnizione a girinoPer forni, camere termiche, apparecchi di riscaldamento o involucri industriali, fornire a BSTFLEX le dimensioni e le condizioni operative richieste.

Il nostro team di ingegneri può esaminare il profilo della guarnizione, la struttura del tessuto di basalto e i requisiti del nucleo in rete metallica per sviluppare una soluzione di tenuta adeguata alle vostre apparecchiature.

Inviaci il tuo disegno, campione, dimensioni o requisiti di applicazione per un preventivo personalizzato.
