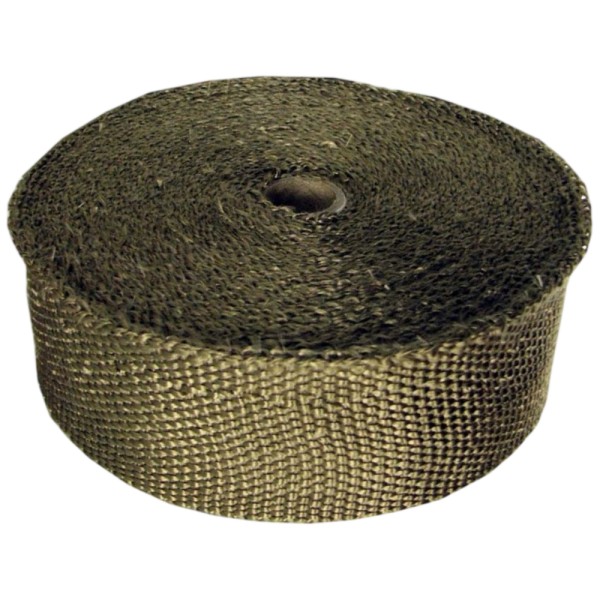

Il nastro isolante in basalto è un tessuto stretto e intrecciato, realizzato con filato di fibra di basalto e utilizzato per l'isolamento termico localizzato, la coibentazione di tubazioni e l'isolamento di apparecchiature. Per le tubazioni industriali, il materiale deve essere scelto in base alla temperatura effettiva a cui il nastro è sottoposto, alla copertura richiesta, al contatto meccanico e al metodo di fissaggio. Un nastro di basalto non dovrebbe essere scelto solo perché la fibra ha una temperatura di esercizio più elevata rispetto ad altri tessuti.

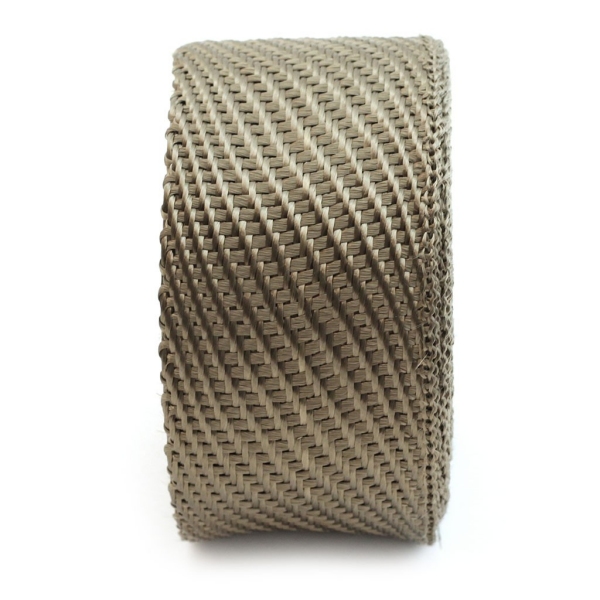

BSTFLEX Nastro di basalto ad alta temperatura Il nastro isolante industriale è disponibile in diverse larghezze. Questa guida spiega cosa un produttore di apparecchiature originali (OEM), un'impresa di manutenzione o un acquirente di isolanti dovrebbe valutare prima di utilizzare il nastro di basalto su tubazioni e apparecchiature calde.
Innanzitutto, definiamo la funzione prevista per il nastro. Una striscia di tessuto stretta può essere utilizzata come isolamento locale, strato di rivestimento esterno, tessuto di contenimento in un assemblaggio termico prefabbricato o strato protettivo attorno a sezioni calde selezionate. Si tratta di funzioni diverse.
Se il progetto prevede un limite di dispersione termica o una temperatura massima della superficie esterna, è necessario valutare l'intero sistema di isolamento. Il diametro del tubo, la temperatura di processo, lo spessore dell'isolamento, il movimento dell'aria, l'emissività, il rivestimento esterno e la qualità dell'installazione possono influenzare il risultato. La temperatura di esercizio della fibra di basalto non è di per sé predittiva della temperatura superficiale finale.
Per una riparazione o un ammodernamento, identificate cosa era installato in precedenza. Non date per scontato che una striscia scura intrecciata sia di basalto. Verificate, ove possibile, il materiale precedente, la larghezza, lo spessore e il sistema di fissaggio.
Il nastro di basalto può essere valutato quando è richiesto un nastro intrecciato di fibre minerali per l'imballaggio termico industriale e la struttura selezionata è adatta alla temperatura e alla movimentazione richieste. Le tipiche applicazioni industriali possono includere:
Queste applicazioni non implicano che un unico tipo di nastro adesivo sia adatto a ogni tubo, guarnizione o giunto di dilatazione. Specificare l'effettiva esposizione, la sollecitazione meccanica e i criteri di accettazione.
Per gli acquirenti industriali, il confronto più utile è quello tra le identiche strutture finite dei nastri. I nastri in basalto e in fibra di vetro possono differire per composizione chimica delle fibre, struttura del filato, comportamento all'abrasione, flessibilità, dimensioni disponibili e limiti di utilizzo.
BSTFLEX fornisce anche nastro isolante in fibra di vetro intrecciataQuando entrambi i materiali risultano tecnicamente utilizzabili, è opportuno confrontarli in base ai requisiti dell'installazione, anziché presumere che il materiale con la temperatura nominale più elevata sia automaticamente la scelta migliore.
| Domanda di selezione | Cosa dovrebbe confrontare l'acquirente |
|---|---|
| Temperatura continua | Limite di servizio confermato per la specifica costruzione del nastro, non per il punto di fusione della fibra grezza. |
| Esposizione meccanica | Manipolazione, vibrazioni, sfregamento contro i supporti e condizioni dopo ripetute manutenzioni. |
| ambiente chimico | Oli effettivi, condensa, agenti pulenti, prodotti chimici di processo e durata del contatto. |
| Dimensioni disponibili | Larghezza, spessore, lunghezza del rotolo e tolleranza richiesti per il processo di installazione o produzione. |
| Sistema installato | Sovrapposizione, numero di passaggi, ritenzione e presenza o meno di un altro strato isolante sotto o sopra il nastro. |
Se una struttura in fibra di vetro già collaudata soddisfa le condizioni operative, il passaggio al basalto potrebbe comportare costi aggiuntivi senza risolvere un problema reale. Se la fibra di vetro non soddisfa i requisiti termici o meccanici, è necessario documentare tale requisito e valutare il basalto in base a questi.
Le attuali informazioni sul prodotto BSTFLEX p118 riportano un valore di temperatura di esercizio per il nastro di basalto e, separatamente, un valore di punto di fusione più elevato. Questi valori non sono intercambiabili.
Il punto di fusione descrive una transizione di fase del materiale; non rappresenta una temperatura di esercizio continua raccomandata per un prodotto tessile. Il limite di utilizzo può essere controllato dalla resistenza delle fibre, dalla struttura del filato, dal trattamento superficiale, dal carico meccanico e dalle condizioni di installazione.
Per l'acquisto, si prega di richiedere la temperatura di esercizio continua e l'eventuale limite di esposizione di breve durata per la specifica tipologia di nastro. Qualora la tubazione sia soggetta a picchi di temperatura all'avvio o a cicli termici, si prega di fornire separatamente la temperatura di picco, la durata e la frequenza.
Non pubblicare o specificare una temperatura continua più elevata semplicemente perché un altro prodotto in basalto, un tessuto o un concorrente utilizza un valore superiore.
Un nastro più largo copre una superficie maggiore per giro, ma non è automaticamente più facile da installare. Attorno a un tubo dritto e accessibile, una striscia più larga può ridurre il numero di giri. Attorno a diametri ridotti, curve, raccordi di derivazione e staffe, una larghezza inferiore può garantire una maggiore aderenza.
Misurare il diametro esterno sulla superficie di avvolgimento effettiva. Se il nastro di basalto viene applicato sopra un altro strato isolante, utilizzare il diametro esterno di tale strato anziché il diametro nominale del tubo.
Annota gli ostacoli prima di effettuare l'ordine:
Laddove si preveda una manutenzione frequente, definire punti di inizio e fine in modo che il nastro possa essere rimosso senza compromettere un sistema di isolamento più ampio.
La sovrapposizione influisce sulla copertura, sulla quantità di materiale e sullo spessore locale. Non lasciare che ogni installatore decida, a meno che la procedura di progetto non consenta tale variazione.
Specificare la sovrapposizione come percentuale della larghezza del nastro o come avanzamento dimensionale per giro. Utilizzare lo stesso metodo nel disegno, nelle istruzioni di lavoro e nella stima dei materiali.
In corrispondenza di curve e transizioni, la sovrapposizione visiva può differire dal valore nominale di un tubo rettilineo. Prima di stimare una grande quantità di produzione, è consigliabile eseguire una prova sulla geometria più complessa. Pieghe e ampie sovrapposizioni locali possono creare accumuli irregolari e interferire con le parti adiacenti.
L'aggiunta di ulteriori strati aumenta lo spessore del materiale, ma non innalza il limite di temperatura di esercizio approvato per la struttura in fibra di basalto.
Un nastro di basalto a trama semplice non ha una funzione adesiva intrinseca, a meno che non venga ordinata una specifica struttura di supporto. La tenuta a lungo termine dipende quindi dal metodo di avvolgimento e fissaggio approvato.
A seconda della progettazione dell'apparecchiatura, il fissaggio può essere effettuato con filo metallico, fascette, fermagli o altri sistemi meccanici approvati per la temperatura di esercizio e l'ambiente circostante. Il fissaggio deve trattenere la guaina senza tagliare il tessuto o danneggiare il rivestimento del tubo, il cavo, il tubo flessibile o l'isolamento sottostanti.
Bisogna tenere conto della dilatazione termica e delle vibrazioni. Un fissaggio sicuro su un tubo freddo e immobile potrebbe comportarsi in modo diverso dopo ripetuti cicli di riscaldamento e raffreddamento o quando le apparecchiature collegate vibrano.
Non utilizzare il nastro o il suo sistema di fissaggio come supporto strutturale per le tubature. Il mantenimento dell'isolamento e il supporto delle tubature sono funzioni diverse.
I tubi rettilinei sono solitamente la parte più semplice di un lavoro di isolamento. Supporti, curve e punti di terminazione sono più soggetti a causare una copertura non uniforme o usura localizzata.
Verificare che il nastro non entri in contatto con una scarpa, un morsetto o un bordo di supporto. Movimenti ripetuti possono danneggiare qualsiasi tessuto intrecciato. Se lo sfregamento non può essere evitato, l'installazione potrebbe richiedere un dettaglio di protezione dall'usura separato.
Utilizzare una larghezza e un angolo di avvolgimento che consentano al materiale di seguire il raggio senza pieghe eccessive. L'installazione di prova è più affidabile che presumere che la stessa sovrapposizione utilizzata su un tratto rettilineo funzioni automaticamente anche attorno a una curva stretta.
Specificare come viene fissato l'ultimo giro. Non lasciare bordi liberi in prossimità di macchinari in movimento o punti di ispezione. Se l'involucro di basalto incontra un altro sistema di isolamento, definire la transizione anziché affidarsi a una sovrapposizione improvvisata.
Il basalto viene spesso descritto come chimicamente resistente, ma un'affermazione generica non è sufficiente per una specifica industriale. La compatibilità dipende dalla sostanza chimica specifica, dalla concentrazione, dalla temperatura e dalla durata dell'esposizione.
Se il nastro può entrare in contatto con sostanze chimiche di processo, oli, fluidi detergenti o condensa, specificarne i nomi e le condizioni operative. Richiedere informazioni sulla compatibilità specifica per la particolare struttura in basalto. Non interpretare una generica indicazione di resistenza ai materiali come resistenza universale ad acidi, alcali o solventi.
Bisogna inoltre considerare cosa accade dopo la contaminazione. Un tessuto può rimanere intatto pur assorbendo o trattenendo un fluido di processo. I requisiti di manutenzione, pulizia e sostituzione devono rispecchiare le effettive condizioni dell'impianto.
Il nastro isolante termico non è un prodotto di riparazione in grado di mantenere la pressione. Non deve essere utilizzato per nascondere una tubazione che perde, una saldatura incrinata o un confine di pressione danneggiato.
In caso di difetto meccanico di una tubazione, seguire la procedura di ispezione e riparazione approvata dall'impianto. Il nastro di basalto può essere preso in considerazione per la sua specifica funzione di isolamento o protezione solo dopo che il sistema di contenimento della pressione sia stato dichiarato sicuro.
Prima di procedere con un nuovo acquisto, installare il nastro di basalto proposto su una sezione rappresentativa, utilizzando la larghezza, la sovrapposizione, il numero di passate e il metodo di fissaggio previsti.
Documentazione:
Ispezionare l'isolamento per verificare la presenza di spostamenti, tubi esposti, bordi danneggiati, fissaggi allentati e usura nei punti di contatto. Qualora le prestazioni termiche siano un requisito di accettazione, misurare la temperatura richiesta o il risultato della dispersione termica anziché approvare il sistema solo in base all'aspetto.
| Elemento della richiesta di offerta | Informazioni da fornire |
|---|---|
| Applicazione | Isolamento di tubazioni, isolamento di apparecchiature, tenuta termica, componenti isolanti prefabbricati o altro uso industriale definito. |
| Temperatura | Temperatura continua, picco di breve durata, durata dell'esposizione e cicli termici. |
| Dimensioni | Larghezza del nastro, spessore, lunghezza del rotolo o del taglio, diametro esterno del tubo e lunghezza totale di copertura. |
| Installazione | Sovrapposizione, numero di passaggi, metodo di fissaggio ed eventuali restrizioni di accesso. |
| Ambiente | Vibrazioni, umidità, oli, sostanze chimiche, esposizione agli agenti atmosferici e contatto meccanico. |
| Fornitura | Quantità, imballaggio, approvazione del campione, requisiti per ordini ripetuti ed eventuali dimensioni personalizzate. |
La pagina del prodotto BSTFLEX p118 elenca attualmente nastri in basalto intrecciato in larghezze da 25 mm a 200 mm, con uno spessore standard di 1,5 mm e rotoli da 30 m. Larghezze, spessori, lunghezze e imballaggi speciali possono essere richiesti in fase di preventivo. Si prega di confermare le specifiche di produzione e i dati tecnici applicabili prima dell'approvazione finale.
BSTFLEX fornisce Nastro di basalto ad alta temperatura Per applicazioni di isolamento termico e rivestimento industriale. Invia le dimensioni del tubo, la temperatura di esercizio, la dimensione del nastro necessaria, il metodo di fissaggio e la quantità per la selezione del prodotto e il preventivo.
Per altri materiali e costruzioni industriali, confrontare il Gamma di nastri industriali ad alta temperatura BSTFLEX.
