In una struttura a girino, la corda forma l'anima interna comprimibile. Il tessuto esterno avvolge tale anima per creare il bulbo di tenuta, mentre un prolungamento della coda in tessuto fornisce un'area di montaggio dedicata.
Questa distinzione è importante quando si acquistano guarnizioni di ricambio per porte di forni industriali, pannelli di accesso a fornaci, caldaie, essiccatoi e apparecchiature per il trattamento termico. Ordinare utilizzando solo le parole “corda in fibra di vetro” o “treccia di guarnizione” potrebbe portare a un profilo completamente diverso rispetto alla guarnizione originale.
BSTFLEX produce guarnizioni tadpole personalizzate e guarnizioni a girino con diversi rivestimenti tessili, anime in fibra e costruzioni con anima metallica per applicazioni OEM e di ricambio.

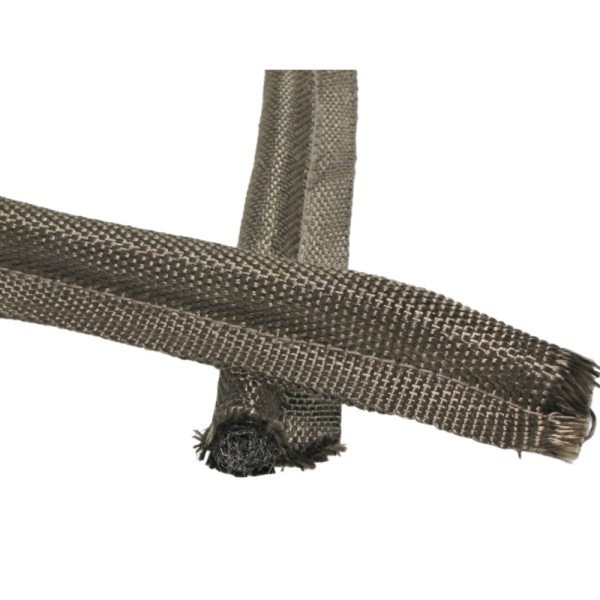

Una guarnizione tadpole con anima in corda contiene una corda tessile flessibile all'interno della sezione del bulbo della guarnizione.
La corda svolge una funzione diversa rispetto al rivestimento esterno:
| Componente | Funzione |
|---|---|
| Rivestimento esterno | Forma la superficie tessile esterna e racchiude l'anima. |
| Anima della corda | Fornisce il corpo interno, la compressione e il supporto per il bulbo. |
| Bulbo | Crea l'area di tenuta a compressione primaria. |
| Coda | Fornisce la sezione di montaggio per la ritenzione meccanica. |
La corda stessa può essere intrecciata, ritorta, a maglia o prodotta utilizzando un'altra costruzione in fibra a seconda dell'applicazione e delle specifiche di produzione.
Per questo motivo, "anima in corda" è più preciso rispetto al semplice "anima in fibra" quando la struttura interna è effettivamente prodotta come una corda.
Una guarnizione a corda standard e una guarnizione tadpole con anima in corda possono utilizzare fibre simili, ma la loro geometria e i metodi di installazione sono differenti.
| Funzionalità | Anima in cordaGuarnizione a girino | Corda per guarnizioni standard |
|---|---|---|
| Profilo | Lampadina con codolo di montaggio integrato | Corda tonda, quadrata o rettangolare |
| Core | La corda è racchiusa all'interno della lampadina | La corda stessa è la guarnizione finita |
| Montaggio | La coda può essere trattenuta meccanicamente | Solitamente installato direttamente in un canale, una scanalatura o un giunto |
| Zona di compressione | Definito dal profilo del bulbo | Definito dalla sezione trasversale della treccia |
| Utilizzo tipico | Porte, sportelli di accesso e coperchi rimovibili | Scanalature, canali, sportelli di stufe, flange e giunti generali |
Se l'apparecchiatura originale utilizza una coda in tessuto piatto attaccata a un bulbo di tenuta arrotondato, dovrebbe essere normalmente specificata come guarnizione a girino piuttosto che come treccia per guarnizioni sfusa.
Una guarnizione a girino con anima in corda di fibra di vetro utilizza una corda in fibra di vetro all'interno del bulbo di tenuta.
Questa costruzione fornisce una struttura interna non metallica con utile flessibilità e comprimibilità. Il comportamento esatto dipende dal diametro della corda, dalla costruzione delle fibre, dalla densità e dal modo in cui il rivestimento esterno è cucito attorno all'anima.
L'anima in corda di fibra di vetro può essere presa in considerazione laddove la guarnizione richiede:

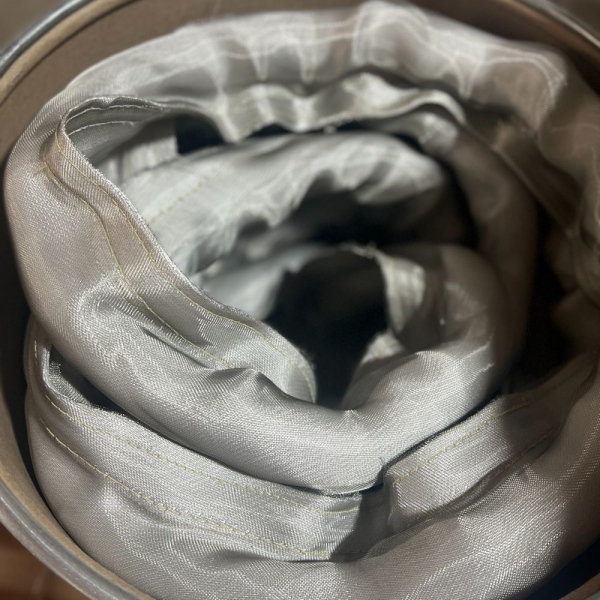

BSTFLEX utilizza già un'anima in corda di fibra di vetro nella PTFE Coated Fiberglass Cover Fiberglass Core Tadpole Gasket . In questa costruzione, la corda forma il bulbo interno mentre la fibra di vetro rivestita in PTFE forma la superficie di lavoro esposta.
Questi termini non dovrebbero essere automaticamente trattati come identici.
Un'anima in fibra di vetro descrive la famiglia di materiali ma potrebbe non indicare all'acquirente come viene prodotta la struttura interna. Un'anima in corda di fibra di vetro indica specificamente che il bulbo contiene una costruzione a forma di corda.
Per lavori di sostituzione, chiedere:
Questi dettagli possono influenzare la forza di chiusura e il comportamento di compressione anche quando due bulbi finiti hanno dimensioni esterne simili.
Una guarnizione a girino con anima in corda di silice utilizza una corda a base di silice all'interno del bulbo.
Questo tipo di anima può essere preso in considerazione per applicazioni che richiedono una costruzione in fibra a temperatura più elevata rispetto alla fibra di vetro convenzionale, a condizione che anche il rivestimento completo della guarnizione, le cuciture e gli altri componenti siano adatti all'ambiente operativo.
La corda di silice può essere abbinata a un rivestimento adatto alle alte temperature a seconda delle condizioni termiche e meccaniche richieste.
Quando si specifica questo tipo di guarnizione, non dare per scontato che un'anima in silice renda automaticamente l'intera guarnizione adatta alla temperatura massima pubblicata della fibra di silice grezza. L'assemblaggio finale deve essere valutato come un sistema.
Una guarnizione a girino con anima in corda ceramicautilizza una corda in fibra ceramica ad alta temperatura all'interno del bulbo.
Può essere preso in considerazione per applicazioni impegnative in forni, fornaci e trattamenti termici in cui l'anima stessa deve essere basata su un materiale in fibra ad alta temperatura.
I dettagli importanti delle specifiche includono:
Non descrivere ogni anima in fibra ceramica come un'anima in corda ceramica a meno che il componente interno non sia effettivamente realizzato in forma di corda.

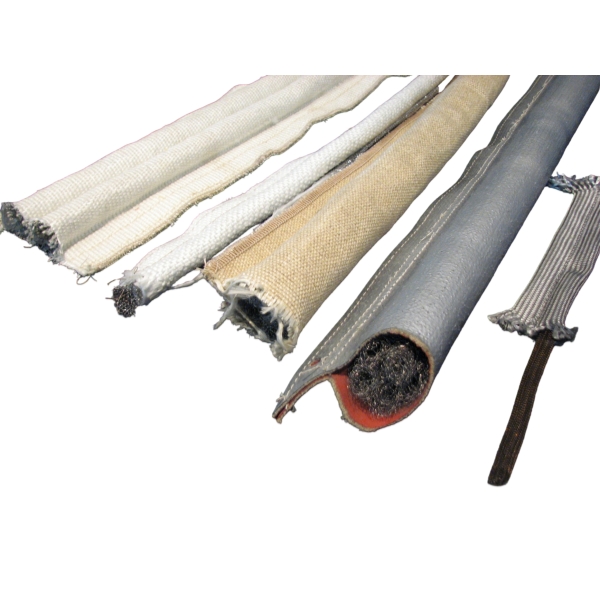

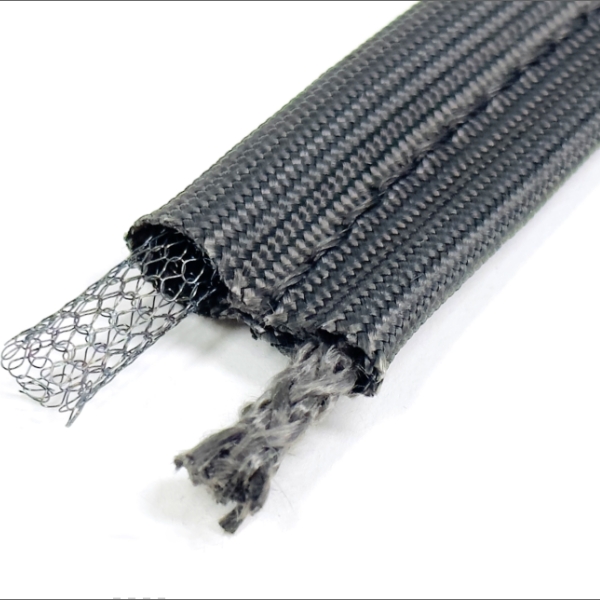

Le costruzioni con anima in corda e con anima in rete metallica soddisfano diverse esigenze meccaniche.
| Caratteristica | Corda Core | Anima in rete metallica |
|---|---|---|
| Materiale interno | Fibra di vetro, silice, ceramica o altra corda tessile | Rete in acciaio inossidabile o Inconel |
| Contenuto metallico | Di norma non metallico a meno che la fune non sia rinforzata | Metallico |
| Compressione | Dipende fortemente dalla densità e dalla costruzione della fune | Dipende dalla densità della maglia, dalla dimensione del filo e dalla geometria dell'anima |
| Supporto meccanico | Fornito dalla fune in fibra | Fornito dalla struttura in maglia metallica |
| Motivo della selezione | Costruzione della lampadina a base di fibra flessibile | Rinforzo metallico e resilienza specifica per l'applicazione |
BSTFLEX produce anche guarnizioni tadpole con anima in acciaio inossidabile e guarnizioni tadpole con anima cava in acciaio inossidabile per applicazioni in cui si preferisce un'anima metallica.
Il nome del materiale da solo non determina il comportamento di un bulbo con anima in corda.
Una corda con struttura allentata può deformarsi diversamente da una corda intrecciata densa dello stesso diametro nominale. Anche la copertura tessile circostante influenza il bulbo finito perché limita l'espansione e controlla il profilo finale.
Per le applicazioni OEM, le variabili importanti possono includere:
Se la forza di compressione è critica, valutare la guarnizione finita anziché affidarsi esclusivamente alla specifica della fune interna.
Il diametro della fune non è necessariamente lo stesso del diametro esterno finale del bulbo tadpole.
Il rivestimento esterno, le pieghe, le giunzioni e il metodo di costruzione contribuiscono tutti alle dimensioni finali della guarnizione.
Una specifica completa delle dimensioni dovrebbe quindi includere:
| Dimensione | Cosa specificare |
|---|---|
| Diametro dell'anima | Diametro nominale della fune all'interno del bulbo, se noto |
| Altezza del bulbo | Altezza esterna libera nella direzione di compressione |
| Larghezza del bulbo | Larghezza esterna libera attraverso il bulbo |
| Larghezza della coda | Larghezza di montaggio misurata da punti di riferimento definiti |
| Spessore della coda | Spessore tessile finito nella sezione di tenuta |
| Larghezza totale | Larghezza totale della sezione trasversale della guarnizione finita |
| Lunghezza finita | Lunghezza di taglio richiesta o perimetro finito |
Questa distinzione è particolarmente importante quando si sostituisce una guarnizione esistente.
Ad esempio, una fune può trovarsi all'interno di diversi strati di tessuto, rendendo il bulbo esterno finito più grande del diametro nominale della fune. Un bulbo usurato può anche apparire più piccolo dopo una compressione a lungo termine.
Quando si prepara una richiesta di offerta (RFQ) per la sostituzione, specificare se la dimensione si riferisce a:
Non utilizzare queste dimensioni in modo intercambiabile.
Una guarnizione usata deve essere trattata come prova di riferimento piuttosto che come una rappresentazione perfetta del profilo originale nuovo.
Prima di selezionare il ricambio, registrare:
Se la vecchia anima in corda si è permanentemente compressa, abbinare le sue dimensioni attuali potrebbe produrre un ricambio sottodimensionato.
Un'anima tessile bianca o biancastra può essere in fibra di vetro, silice, fibra ceramica o un altro materiale. L'ispezione visiva da sola non è sufficiente per confermare la composizione delle fibre o la capacità di temperatura.
Utilizzare le specifiche tecniche originali ove disponibili. Se la costruzione originale è sconosciuta, fornire le condizioni di applicazione e contrassegnare il materiale come sconosciuto anziché assegnare una specifica presunta.
Le guarnizioni tadpole con anima in corda sono utili attorno alle porte dei forni industriali in cui un bulbo flessibile deve mantenere il contatto lungo tutto il perimetro mentre la coda rimane trattenuta meccanicamente.
Le considerazioni tipiche includono:
L'anima in corda di fibra di vetro può essere un'opzione pratica laddove la temperatura e le condizioni meccaniche si adattano a una struttura a base di fibre.
Per forni e fornaci, la temperatura effettiva nel punto della guarnizione deve essere stabilita prima di scegliere una corda in fibra di vetro, silice o ceramica.
Un materiale dell'anima a temperatura più elevata non risolve automaticamente i problemi causati da:
Il rivestimento, l'anima, la cucitura e il sistema di montaggio dovrebbero essere esaminati tutti insieme.
Le porte di accesso delle caldaie e i pannelli di ispezione possono anche utilizzare guarnizioni a bulbo e coda laddove il design dell'apparecchiatura richiede una guarnizione perimetrale comprimibile con una coda trattenuta meccanicamente.
Per queste applicazioni, fornire la temperatura di esercizio, le condizioni di pressione, la geometria della porta e qualsiasi requisito di tenuta con la richiesta di offerta.
Una guarnizione tessile a girino non deve essere automaticamente descritta come resistente alla pressione o a tenuta di gas senza un'adeguata convalida del sistema.
Un'anima in corda può essere preferita quando il progetto richiede una struttura interna flessibile a base tessile senza una rete metallica.
Un'anima metallica cava potrebbe essere più appropriata laddove siano richiesti una struttura metallica a centro aperto e diverse caratteristiche di recupero.
La decisione dovrebbe basarsi sui reali requisiti di compressione e forza di chiusura anziché presupporre che una struttura sia universalmente più morbida o migliore.
Per progetti OEM e di sostituzione, BSTFLEX è in grado di valutare diverse combinazioni di:
La produzione personalizzata può iniziare da un disegno in sezione trasversale, da una specifica dimensionale o da un campione esistente.
Per opzioni di sviluppo OEM più ampie, consultare la pagina del produttore di guarnizioni Tadpole personalizzate BSTFLEX .
| Articolo RFQ | Informazioni necessarie |
|---|---|
| Apparecchiatura | Forno industriale, fornace, forno per ceramica, caldaia, condotto, serranda o altra applicazione |
| Rivestimento | Fibra di vetro, silice, ceramica, fibra di vetro rivestita o sconosciuto |
| Anima della treccia | Fibra di vetro, silice, ceramica o sconosciuto |
| Struttura dell'anima | Trecciata, torta, a maglia o sconosciuto |
| Diametro dell'anima | Diametro nominale della treccia se noto |
| Dimensione del bulbo | Altezza e larghezza finite del bulbo |
| Codolo | Larghezza, spessore e disposizione di montaggio |
| Spazio | Spazio di tenuta chiuso e variazione lungo il perimetro |
| Temperatura | Temperatura continua e massima nella posizione della guarnizione |
| Lunghezza | Lunghezza di taglio o dimensioni del perimetro finito |
| Quantità | Quantità di prototipo e di produzione |
| Riferimento | Disegno, fotografie o campione di guarnizione esistente |
Il termine si riferisce generalmente a una guarnizione a girino che utilizza un'anima a forma di corda all'interno del suo bulbo comprimibile. La guarnizione finita include comunque un rivestimento in tessuto e una coda di montaggio, quindi è diversa dalle normali corde per guarnizioni sfuse.
A seconda della costruzione richiesta, i nuclei in corda possono includere fibra di vetro, silice o fibra ceramica. Il materiale corretto dipende dalla temperatura di esercizio, dai requisiti di compressione e dal design completo della guarnizione.
Non necessariamente. La fibra di vetro può riferirsi al rivestimento esterno, all'anima interna o a entrambi. La richiesta di offerta (RFQ) dovrebbe identificare separatamente il rivestimento e l'anima.
Un'anima in rete metallica può essere utilizzata in alcuni design, ma non deve essere considerata automaticamente un sostituto diretto. Le due costruzioni possono avere caratteristiche di compressione, recupero e meccaniche differenti.
Registrare l'altezza e la larghezza finite del rigonfiamento, le dimensioni della coda, la larghezza complessiva del profilo e la fessura installata. Se il diametro della corda è noto, registrarlo separatamente dal diametro del rigonfiamento finito.
Sì. Il materiale della corda, le dimensioni del rigonfiamento, la larghezza della coda, la struttura del rivestimento e la lunghezza finita possono essere valutati in base a disegni, campioni e requisiti applicativi.
BSTFLEX produce guarnizioni tadpole personalizzate con anima in corda, guarnizioni tadpole e profili di guarnizione per alte temperature per apparecchiature industriali.
Per un'applicazione esistente, inviare la sezione trasversale della guarnizione, le dimensioni del rigonfiamento e della coda, la fessura chiusa, la temperatura di esercizio e le informazioni sui campioni disponibili.
Per nuove apparecchiature OEM, fornire il disegno del giunto, lo spazio di compressione richiesto, la preferenza per il rivestimento, il materiale dell'anima in corda e la quantità prevista.
Contatta BSTFLEX per un preventivo per una guarnizione tadpole con anima in corda personalizzata.
