Come scegliere una copertura isolante rimovibile per filtri industriali

Filtri industriali, filtri a cestello, filtri a Y, contenitori per filtri a cartuccia e recipienti di filtrazione di processo sono spesso installati in linee di vapore, sistemi di olio caldo, impianti di lavorazione chimica, linee di produzione alimentare, sale macchine navali e apparecchiature per la generazione di energia. Quando questi alloggiamenti dei filtri operano a temperature elevate, una copertura isolante rimovibile aiuta a ridurre la dispersione di calore, migliorare la protezione del personale e mantenere l’apparecchiatura accessibile per ispezione o manutenzione.

Selezionare la copertura isolante rimovibile giusta per un filtro industriale non riguarda solo la scelta di un tessuto per alte temperature. La copertura deve corrispondere alla forma del filtro, alla temperatura di esercizio, alla frequenza di manutenzione, alla disposizione delle flange, ai collegamenti delle tubazioni, all’ambiente di installazione e al metodo di fissaggio. Una copertura ben progettata dovrebbe fornire un isolamento termico affidabile consentendo allo stesso tempo agli operatori di rimuoverla e reinstallarla rapidamente quando l’elemento filtrante deve essere pulito o sostituito.

1. Confermare la temperatura di esercizio

Il primo passo è confermare la temperatura di esercizio continua dell’alloggiamento del filtro e la possibile temperatura di picco durante l’avviamento del sistema, l’arresto o condizioni operative anomale. Un filtro a vapore, un filtro per olio caldo, un filtro per gas di scarico o un recipiente di filtrazione chimica possono richiedere materiali isolanti diversi a seconda della temperatura superficiale effettiva.

Per applicazioni a temperatura moderata, si utilizzano comunemente materiali isolanti in fibra di vetro. Per servizi ad alta temperatura possono essere necessari isolamento in silice, isolamento in fibra ceramica, rinforzo in rete di acciaio inox o altri materiali specializzati. Il tessuto esterno dovrebbe essere selezionato anche in base all’esposizione al calore, all’abrasione, alla nebbia d’olio, agli spruzzi d’acqua e alle condizioni atmosferiche esterne.

2. Controllare la forma dell’alloggiamento del filtro e i punti di accesso

I filtri industriali raramente sono componenti semplici e lineari. Un alloggiamento del filtro può includere un coperchio rimovibile, una flangia imbullonata, una fascetta di serraggio, un raccordo di scarico, una connessione di sfiato, un manometro, una staffa di supporto, una maniglia di sollevamento, un tubo di ingresso, un tubo di uscita e transizioni del corpo irregolari. Questi dettagli devono essere considerati prima della produzione della copertura isolante.

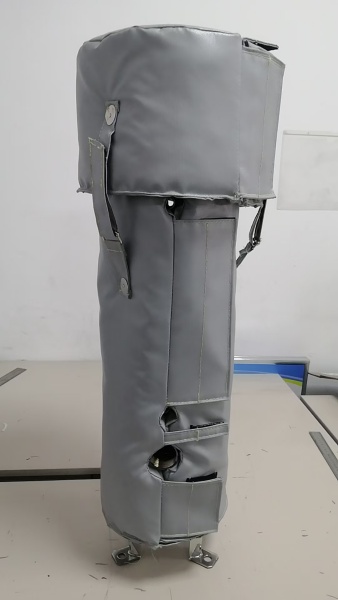

Una buona copertura isolante rimovibile per filtri dovrebbe essere realizzata su misura in base alla reale geometria dell’apparecchiatura. Dovrebbe includere ritagli accurati o sezioni divise per connessioni delle tubazioni, manometri, scarichi, bulloni, maniglie e staffe. Se questi dettagli non vengono considerati, la copertura può essere difficile da installare o può bloccare i punti di manutenzione ordinaria.

3. Selezionare il tessuto esterno corretto

Lo strato esterno protegge il nucleo isolante dall’ambiente di lavoro. Dovrebbe essere selezionato in base alle condizioni di installazione dell’alloggiamento del filtro.

4. Scegliere il nucleo isolante corretto

La parte centrale isolante determina le prestazioni termiche della copertura rimovibile. Lo spessore e il materiale richiesti dipendono dalla temperatura superficiale del filtro, dall’obiettivo di ritenzione del calore, dal requisito di sicurezza e dallo spazio di installazione disponibile.

Il materassino isolante in fibra di vetro è adatto a molte applicazioni industriali generali. Il materassino isolante in silice o in fibra ceramica può essere selezionato per sistemi ad alta temperatura. In alcuni progetti si utilizza una struttura multistrato per migliorare le prestazioni isolanti mantenendo la copertura abbastanza flessibile da consentire la rimozione e la reinstallazione.

Se il cliente ha una temperatura superficiale esterna target, queste informazioni dovrebbero essere fornite prima della produzione. Aiuta il produttore a consigliare uno spessore isolante adeguato e una combinazione di materiali.

5. Decidere il metodo di fissaggio

Il sistema di fissaggio influisce sulla velocità di installazione, sulla durata e sulla facilità di manutenzione. Per i filtri che vengono aperti frequentemente, il metodo di chiusura dovrebbe essere facile da usare e sufficientemente resistente per un uso ripetuto.

6. Considerare esposizione interna, esterna e chimica

Lo stesso rivestimento isolante per filtro può comportarsi in modo diverso in ambienti diversi. I sistemi a vapore interni possono richiedere solo ritenzione del calore e protezione del personale. Le installazioni esterne possono necessitare resistenza all’umidità, resistenza ai raggi UV, cuciture rinforzate, hardware in acciaio inox e tessuti esterni resistenti agli agenti atmosferici.

Per impianti chimici, raffinerie di petrolio, linee di lavorazione alimentare e applicazioni marine, la copertura può essere esposta a sostanze chimiche, oli, spruzzi di sale, liquidi di pulizia o condizioni di lavaggio. In questi casi si possono considerare tessuti in fibra di vetro rivestiti in silicone, tessuti in fibra di vetro rivestiti in PTFE, rivestimenti in foglio di alluminio o rinforzi in rete di acciaio inox in base all’ambiente di lavoro.

7. Assicurarsi che la copertura consenta l’accesso per la manutenzione

Il principale vantaggio di una copertura isolante rimovibile è l’accesso per la manutenzione. Prima di confermare il progetto, verificare come si apre il filtro, quali parti devono rimanere visibili e quali componenti richiedono operazioni regolari.

• Il coperchio del filtro deve essere aperto frequentemente?
• Il manometro deve rimanere visibile?
• I raccordi di scarico e sfiato vengono azionati durante la manutenzione?
• I bulloni o le staffe necessitano di spazio libero?
• La copertura deve essere rimossa in un unico pezzo o in più sezioni?
• Le tubazioni di ingresso e uscita devono essere anch’esse isolate?

Rispondere a queste domande prima della produzione aiuta a prevenire problemi di installazione e migliora l’usabilità a lungo termine della copertura isolante.

8. Fornire misure accurate prima della produzione

Dato che i filtri industriali sono spesso personalizzati da diversi produttori di apparecchiature, una misurazione accurata è fondamentale. Una copertura isolante rimovibile può essere prodotta in base a disegni tecnici, misurazioni in campo, foto dell’apparecchiatura, coperture campione o schede di misurazione dettagliate.

9. Scegli un produttore con esperienza nella fabbricazione su misura

Una copertura isolante rimovibile per filtri non è una semplice coperta piatta standard. Richiede progettazione del modello, selezione dei materiali, cucitura, rinforzo, posizionamento della ferramenta e una chiara comprensione di come le apparecchiature industriali vengono mantenute in condizioni operative reali.

Quando si sceglie un fornitore, verificare se è in grado di lavorare da disegni, foto, campioni e schede di misurazione. Confermare inoltre se può fornire diverse opzioni di materiali per temperatura, abrasione, esposizione all’olio, installazione all’aperto e manipolazioni ripetute.

Coperture isolanti rimovibili personalizzate per filtri di BSTFLEX

BSTFLEX produce coperture isolanti rimovibili su misura per alloggiamenti di filtri industriali, filtri a cestello, filtri a Y, filtri a cartuccia, sistemi a vapore, sistemi a olio caldo, apparecchiature di processo chimico, tubazioni navali e macchinari OEM. Le coperture possono essere personalizzate con tessuto in fibra di vetro, tessuto in fibra di vetro rivestito in silicone, tessuto in fibra di vetro rivestito in PTFE, tessuto in fibra di vetro con foglio di alluminio, rete in acciaio inossidabile, isolamento in silice, isolamento in fibra ceramica, fibbie in acciaio inossidabile, cinghie, chiusure a strappo e legatura con filo metallico.

Per gli alloggiamenti dei filtri che richiedono ritenzione del calore, riduzione della temperatura superficiale e facile accesso per la manutenzione, il nostro Custom Removable Filter Insulation Cover può essere realizzato secondo i vostri disegni, foto delle apparecchiature, dimensioni, campioni o requisiti di progetto.

FAQ

Qual è il fattore più importante nella scelta di una copertura isolante rimovibile per filtri?

I fattori più importanti sono la temperatura di esercizio, la forma dell’alloggiamento del filtro, l’accesso per la manutenzione, lo spessore dell’isolamento, la scelta del tessuto esterno e il metodo di fissaggio. La copertura deve adattarsi alla reale struttura dell’apparecchiatura e rimanere facile da rimuovere durante la manutenzione.

Una singola copertura isolante può adattarsi a diversi modelli di filtro?

Di solito no. Gli alloggiamenti dei filtri industriali spesso hanno diametri, lunghezze, flange, porte, indicatori, scarichi e layout delle tubazioni diversi. Una copertura su misura offre un migliore adattamento e un migliore accesso alla manutenzione.

Qual è il tessuto esterno migliore per le coperture isolanti per filtri da esterno?

Il tessuto in fibra di vetro rivestito in silicone, il tessuto in fibra di vetro rivestito in PTFE, il tessuto in fibra di vetro con foglio di alluminio o il tessuto rinforzato con rete in acciaio inossidabile possono essere selezionati in base a umidità, abrasione, esposizione chimica e condizioni atmosferiche.

La copertura isolante può essere rimossa frequentemente?

Sì. La copertura può essere progettata con nastro a strappo, fibbie, cinghie, anelli a D, chiusure a scatto o legatura con filo metallico per una rimozione e reinstallazione ripetute.

Quali informazioni devo fornire per un preventivo?

Fornire il diametro dell’alloggiamento del filtro, la lunghezza, la posizione del collegamento delle tubazioni, la dimensione della flangia, la posizione di indicatori e scarichi, la temperatura di esercizio, l’ambiente di installazione, foto, disegni o campioni.
