Due guarnizioni a girino possono avere lo stesso diametro del bulbo, lo stesso rivestimento in fibra di vetro tessuta e la stessa coda di montaggio, ma risultare completamente diverse alla chiusura della porta di un forno industriale. La differenza è spesso nascosta all'interno del bulbo: una guarnizione contiene un'anima in rete metallica a maglia con centro aperto, mentre un'altra utilizza una struttura in rete riempita più densa.
Per un acquirente addetto alla manutenzione, questa differenza può determinare se il ricambio si adatta al sistema di chiusura esistente. Per un ingegnere OEM, influisce sulla forza necessaria per comprimere la guarnizione, sulla distanza che il bulbo può percorrere e sul comportamento del giunto dopo cicli di apertura ripetuti. Questa guida confronta guarnizioni a girino con anima cava rispetto a quelle con anima in rete piena dal punto di vista delle prestazioni della guarnizione finita, e non solo del nome del materiale su un preventivo.

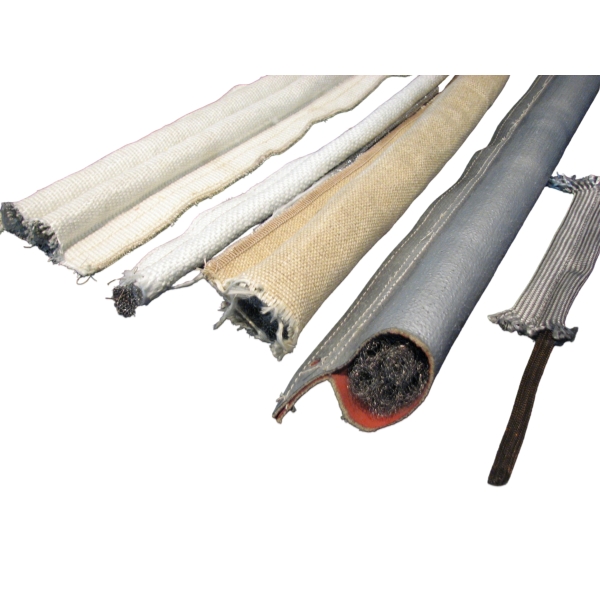

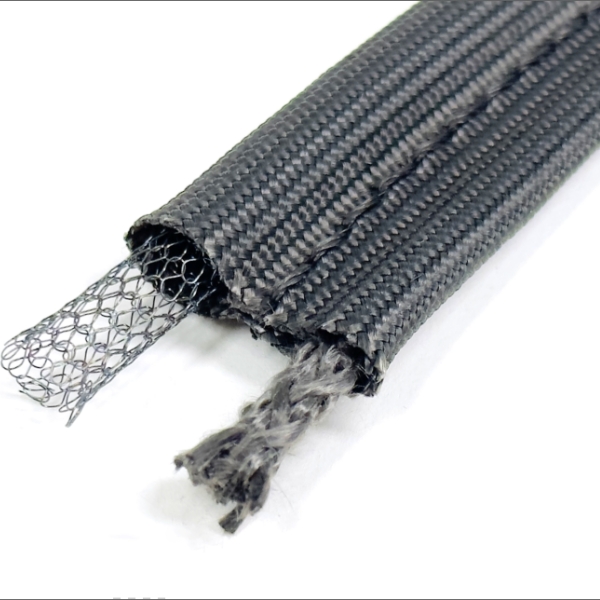

Un'anima in rete cava è realizzata con una struttura metallica lavorata a maglia o formata con una regione centrale aperta. Sotto un carico di compressione, parte del bulbo può flettersi in quello spazio. La quantità di corsa dipende dalle dimensioni del filo, dalla densità della rete, dalla costruzione della maglia e dal rivestimento circostante.
Un'anima in rete piena è una struttura in rete metallica riempita più densamente senza lo stesso centro aperto. Qui, rete piena non significa una barra metallica piena e rigida. Descrive come la rete metallica riempie il bulbo. La struttura del filo rimane deformabile, ma la sua risposta di forza-deflessione può differire da quella di un'anima cava.
La lega metallica è una decisione separata. L'acciaio inossidabile e l'Inconel sono opzioni per il materiale dell'anima; la rete cava e quella riempita sono opzioni per la geometria dell'anima. Un ordine di acquisto dovrebbe identificare entrambe laddove siano note.
| Punto di specifica | Anima in rete lavorata a maglia cava | Anima in rete solida o riempita |
|---|---|---|
| Sezione trasversale | Centro aperto racchiuso da una struttura metallica lavorata a maglia o formata | Interno del bulbo occupato da una struttura a rete più densa |
| Meccanismo di deformazione | La rete si piega e può muoversi verso l'interno in direzione del centro aperto | La struttura a rete si comprime e si ridispone attraverso la sua sezione riempita |
| Opportunità di progettazione | Valutare nei casi in cui una corsa notevole del bulbo o una forza di chiusura limitata rappresentino un problema | Valutare nei casi in cui sia richiesta una risposta di supporto più rigida |
| Variabili che modificano le prestazioni | Calibro del filo, densità di maglia, geometria cava, diametro del bulbo e tensione del rivestimento | Calibro del filo, densità di riempimento, costruzione, diametro del bulbo e tensione del rivestimento |
| Cosa non si può dare per scontato | Che ogni bulbo cavo sia più morbido, più duraturo o più elastico | Che ogni bulbo in rete riempita sia troppo rigido o migliore nella tenuta |
La tabella fornisce tendenze di progettazione anziché valori di prestazioni garantiti. Una rete riempita a bassa densità può richiedere meno forza rispetto a un'anima cava a maglia stretta a una determinata altezza di compressione. Il confronto diventa significativo solo dopo che i profili finiti e le condizioni di prova sono stati definiti.
Considerate la porta di un forno dotata di sede per guarnizione, profilo di tenuta e chiusure meccaniche. Un ricambio può corrispondere al diametro esterno nominale del bulbo originale ma impedire alle chiusure di raggiungere la posizione prevista. Se il nuovo nucleo richiede un carico maggiore nello spazio disponibile, la corrispondenza dimensionale non ha fornito un ricambio funzionale.
Al contrario, un nucleo che si deforma facilmente può raggiungere l'altezza di installazione prevista con un carico iniziale inferiore ma richiede comunque una valutazione in merito al ritorno elastico e al contatto a lungo termine. Nessuna delle due osservazioni, di per sé, dimostra che un nucleo sia migliore.
Il confronto ingegneristico dovrebbe pertanto mantenere distinte tre grandezze:
Quando la forza viene misurata su un campione rettilineo, riportare sia la lunghezza del campione testato sia il carico. Se il risultato è espresso come forza per unità di lunghezza, indicare il calcolo e la configurazione del test. In caso contrario, i dati di due fornitori potrebbero risultare impossibili da confrontare equamente.
Prima di decidere tra un'anima cava e un'anima in rete piena, determinare il gioco che la porta presenta rispetto alla guarnizione. Misurare in più posizioni, in particolare vicino a cerniere, scrochi e angoli. Identificare se ciascun risultato rappresenta la posizione di chiusura prevista anziché una porta che si è spostata ulteriormente perché la vecchia guarnizione è stata rimossa.
Per un bulbo rotondo, il suo diametro nominale può essere utilizzato come altezza libera solo se tale forma è confermata. Per un bulbo ovale o precedentemente compresso, registrare altezza e larghezza in modo indipendente.
La compressione geometrica nominale può essere calcolata come segue:
Compressione (%) = (Altezza del bulbo libero - Altezza del bulbo installato) / Altezza del bulbo libero x 100
A titolo illustrativo, un bulbo proposto con altezza libera di 18 mm installato in un gioco di 14 mm ha una compressione dimensionale nominale di circa il 22%. Questo esempio non stabilisce una percentuale di compressione accettabile per BSTFLEX o qualsiasi altra guarnizione. Carico, recupero, temperatura e comportamento alle perdite devono essere verificati per la costruzione effettiva.
Una sostituzione di manutenzione dovrebbe includere anche la larghezza della linguetta di montaggio, lo spessore della linguetta, la larghezza complessiva del profilo e la posizione del bulbo rispetto alla ferramenta di fissaggio. Una geometria della linguetta errata può spostare il bulbo dalla linea di tenuta prevista anche quando l'anima è adatta.
Un'anima cava è una candidata logica da testare quando una porta ha una capacità di chiusura limitata o quando un carico eccessivo della guarnizione impedisce la chiusura. Il suo centro aperto offre un possibile percorso di deformazione, ma la forza di esercizio effettiva deve essere misurata sul profilo finito proposto.
BSTFLEX offre una Fiberglass Cover Stainless Steel Hollow Core Tadpole Gasket. Tale pagina identifica la costruzione dell'anima a centro aperto. Dovrebbe essere utilizzata come riferimento del prodotto di partenza per questo percorso di selezione.
Un'anima in rete piena può essere valutata laddove è necessaria una risposta più strutturata sotto i carichi di montaggio e chiusura disponibili. Un acquirente dovrebbe richiedere la costruzione in rete e un confronto del carico di compressione anziché fare affidamento sulla parola "solido" per garantire la rigidità.
Il prodotto di BSTFLEX Fiberglass Cover Stainless Steel Core Tadpole Gasket è un rilevante riferimento con anima metallica. Il nome del prodotto attualmente pubblicato identifica un'anima in acciaio inossidabile ma non stabilisce di per sé una particolare costruzione in rete piena. Confermare tale dettaglio sul disegno o sull'offerta tecnica prima di descriverlo come un modello in rete solida.

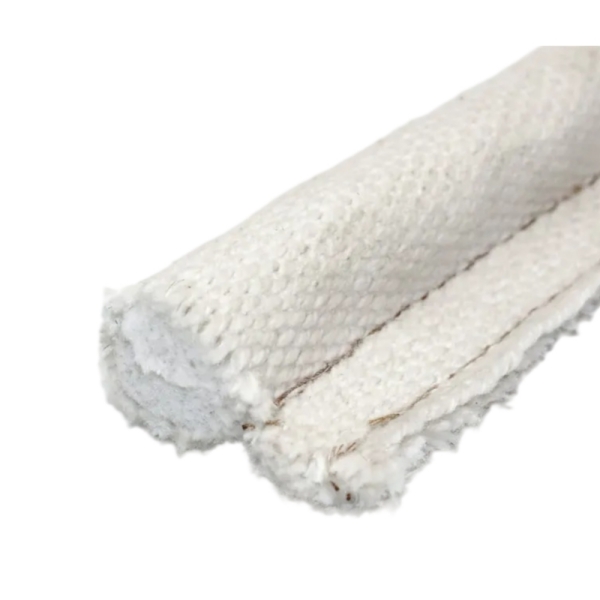

Non tutte le porte industriali richiedono un'anima in rete metallica. Ove sia specificata una costruzione a base di fibra, esaminare la Fiberglass Cover Fiberglass Core Tadpole Gasket. Le anime in fibra hanno le loro caratteristiche di compressione e dovrebbero essere testate rispetto allo stesso gioco della porta e ai medesimi requisiti operativi, anziché essere trattate come un parametro di riferimento universale per anime morbide.

Un significativo confronto tra anima cava e rete solida richiede più di una singola fotografia di ciascun'estremità tagliata. Per la qualifica OEM, concordare un piano di test piccolo e controllato prima della produzione dei campioni. La seguente sequenza aiuta a mantenere i risultati comparabili.
Non trasferire la percentuale di recupero pubblicata da un concorrente in una specifica BSTFLEX. I risultati del set di compressione e del recupero dipendono dalla costruzione finita e dal metodo di test. Un'offerta dovrebbe indicare i valori misurati solo quando sono stati stabiliti per quella specifica guarnizione.
| Dati da registrare | Informazioni minime utili |
|---|---|
| Identificazione del campione | Rivestimento, lega dell'anima, geometria dell'anima, dimensione del bulbo, dimensioni della coda e lunghezza del campione |
| Dimensioni del profilo libero | Altezza, larghezza e metodo di misurazione prima del test |
| Attrezzatura di prova | Superfici di compressione, direzione del carico e disposizione di montaggio |
| Letture del carico in funzione dell'altezza | Forza misurata a ciascuna altezza compressa concordata |
| Recupero elastico | Altezza recuperata, intervallo di attesa e deformazione residua dopo lo scarico |
| Ciclaggio ripetuto | Conteggio cicli, sequenza di prova e modifiche osservabili |
| Esposizione termica | Temperatura sulla guarnizione, durata dell'esposizione e procedura di condizionamento |
| Criteri di accettazione | Limite del carico di chiusura concordato, requisito di contatto, tolleranza dimensionale e test dell'apparecchiatura applicabile |
Un semplice foglio di calcolo delle misurazioni può essere più utile per un acquirente tecnico rispetto a una singola affermazione che un'anima è "altamente comprimibile". Consente all'acquirente di valutare se la guarnizione raggiunge l'altezza specificata rientrando nella forza di chiusura disponibile.
Il limite operativo di una guarnizione a P (tadpole) dipende dall'intero gruppo: tessuto di rivestimento, spalmatura, lega dell'anima, cucitura ed esposizione sulla linea di tenuta. Una maglia cava non implica intrinsecamente una classificazione di temperatura inferiore o superiore rispetto a una maglia piena della stessa lega e famiglia costruttiva.
Allo stesso modo, il passaggio dall'acciaio inossidabile a un'anima a base di Inconel è una decisione ingegneristica distinta rispetto alla scelta tra geometria cava e piena. La decisione sulla lega dovrebbe considerare la temperatura effettiva dell'anima, l'atmosfera, l'ossidazione e qualsiasi esposizione chimica rilevante.
Evitare di utilizzare l'impostazione nominale della camera del forno come unico dato di temperatura. La guarnizione potrebbe subire una temperatura diversa a causa della sua posizione rispetto al telaio della porta, al rivestimento refrattario, alle superfici di contatto e al percorso dei gas caldi.
Verificare l'altezza libera di ricambio, l'intercapedine installata, la posizione della coda e il carico effettivo alla chiusura. Una diversa costruzione dell'anima può contribuire al problema, ma dimensioni eccessive del bulbo o componenti di fissaggio disallineati possono produrre sintomi simili. Non forzare semplicemente la chiusura del fermo.
Ispezionare la presenza di deformazioni residue, spostamenti sotto la barra di trattenuta, angoli danneggiati e variazioni nell'allineamento della porta. Un test di recupero può aiutare a confrontare le anime candidate, ma la perdita di contatto non può essere diagnosticata solo dal materiale dell'anima.
Questo indica che il tessuto esposto e la traiettoria di contatto dell'apparecchiatura meritano attenzione. Il rinforzo interno in maglia non previene automaticamente l'abrasione del rivestimento esterno. Verificare la presenza di spigoli vivi, il movimento di scorrimento e la necessità di un tessuto diverso o di una struttura protettiva esterna specificata separatamente.

Per le porte dei forni industriali, il carico di chiusura disponibile e la variazione lungo il perimetro della porta sono spesso fondamentali per la decisione. Confrontare le opzioni candidate nell'intercapedine di installazione dell'apparecchiatura invece di ordinare solo in base al diametro del bulbo da catalogo.
Per i pannelli di accesso ai forni, valutare l'esposizione termica oltre al carico e al recupero. Un'anima adeguata non può compensare un rivestimento o un materiale di cucitura non idoneo.
Per coperture per condotti e serrande, considerare la differenza di pressione, le vibrazioni, la frequenza di apertura e la perdita consentita. Una guarnizione tadpole in tessuto non deve essere considerata a tenuta di gas o resistente alla pressione senza la convalida del giunto completo.
Per grandi porte di accesso con spazi irregolari, mappare gli spazi chiusi minimi e massimi. Un'anima a centro aperto potrebbe valere la pena di essere testata, ma sia le regioni più strette che quelle più larghe devono rimanere entro l'intervallo di lavoro convalidato della guarnizione selezionata.
Per prototipi o forniture OEM ripetute, inviare un disegno quotato e una scheda delle condizioni operative. Se l'anima esistente è sconosciuta, descriverla come non confermata e fornire una fotografia dell'estremità tagliata o un campione rappresentativo per la revisione.
| Campo RFQ | Cosa fornire |
|---|---|
| Applicazione | Porta del forno, pannello del forno, copertura del condotto, serranda o un altro giunto specifico |
| Copertura | Fibra di vetro, silice, ceramica, tessuto trattato o altra copertura richiesta |
| Lega dell'anima | Acciaio inossidabile, lega specificata per alte temperature o sconosciuta |
| Geometria dell'anima | Rete lavorata a maglia cava, rete riempita o sconosciuta; includere prove della sezione tagliata |
| Dimensioni del bulbo | Altezza e larghezza libere, o diametro dove il bulbo è rotondo |
| Coda e profilo | Larghezza della coda, spessore, larghezza complessiva e posizione di montaggio |
| Spazio installato | Altezza di chiusura minima, massima e nominale sulla linea di contatto del bulbo |
| Carico di chiusura | Forza di chiusura disponibile o criterio di forza-flessione richiesto, se noto |
| Servizio | Temperatura continua e di picco, durata dell'esposizione, vibrazioni e frequenza dei cicli |
| Formato dell'ordine | Lunghezze tagliate, materiale continuo o telaio finito con dettagli degli angoli |
| Quantità | Campioni e volume di produzione previsto |
| Prove | Disegno originale, campione, foto o specifica esistente |
Per lo sviluppo basato su disegni e la fornitura ripetuta, consultare la pagina di BSTFLEX Produttore di guarnizioni tadpole personalizzate. Per la gamma più ampia di coperture e anime, visitare Prodotti di guarnizioni tadpole e sigilli tadpole.
No. In questa categoria di prodotti, si riferisce a una struttura in rete metallica più densa o riempita. Un'anima in maglia di filo metallico non equivale a una barra metallica rigida.
Non esiste una regola universale. La geometria cava può offrire un percorso di deformazione verso l'interno, ma il diametro del filo, la densità della maglia, la dimensione della lampadina finita e la tensione della copertura determinano la risposta reale carico-deflessione.
No. L'acciaio inossidabile identifica la famiglia di leghe, mentre la rete cava o piena ne identifica la struttura. Conferma entrambi nelle specifiche di acquisto.
Non necessariamente. La durata di servizio dipende anche dalla temperatura di esercizio, dalla compressione, dai cicli, dall'abrasione della copertura, dall'esposizione chimica, dalla geometria di montaggio e da come viene utilizzata la guarnizione.
Potrebbe essere possibile previa revisione ingegneristica, ma la sostituzione modifica la costruzione principale. Verificare la distanza installata, il carico di chiusura, il ritorno e la tenuta completa dell'apparecchiatura prima di approvare la sostituzione.
Fornire la sezione trasversale della guarnizione, lo spazio disponibile per la porta, le condizioni operative, la lunghezza e la quantità richieste. Se l'applicazione ha un requisito definito di forza di chiusura o di tenuta, includere tale requisito anziché richiedere solo un diametro nominale.
La differenza pratica tra un nucleo in rete cava e un nucleo in rete piena non è una classifica astratta della morbidezza. È il modo in cui ogni guarnizione finita risponde al carico effettivo, allo spazio e al ciclo operativo dell'apparecchiatura. Utilizzare la struttura del nucleo per formare una lista ristretta, quindi qualificare la guarnizione rispetto all'altezza di installazione richiesta e alle condizioni di servizio.
BSTFLEX può esaminare le strutture in nucleo in acciaio inossidabile cavo rivestito in fibra di vetro e nucleo in acciaio inossidabile rivestito in fibra di vetro come punti di partenza per una proposta OEM o di ricambio. Identificare esplicitamente una variante in rete piena o riempita prima di considerarla un modello approvato.
