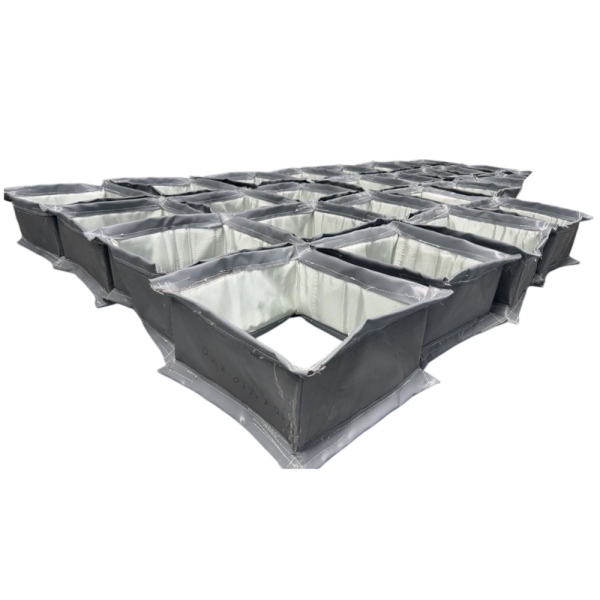

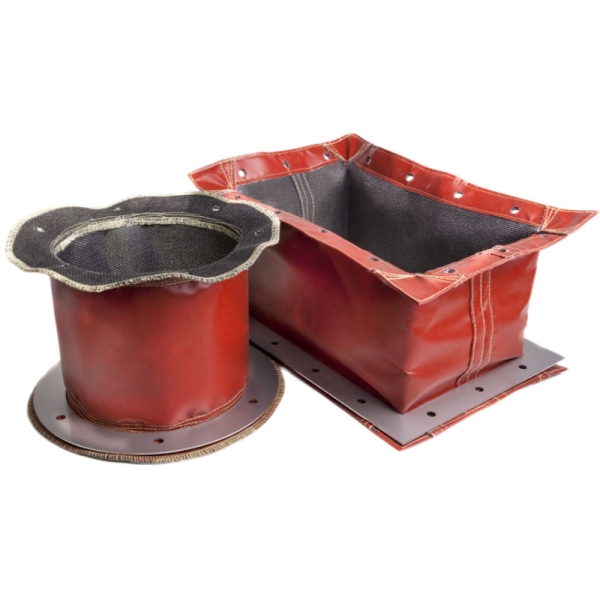

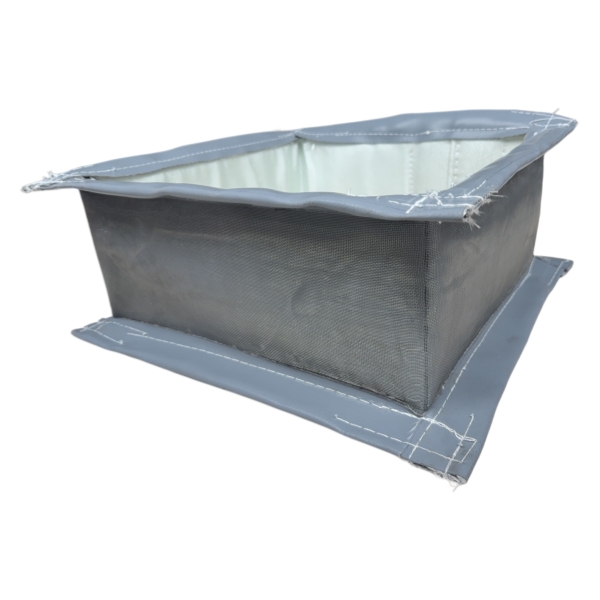

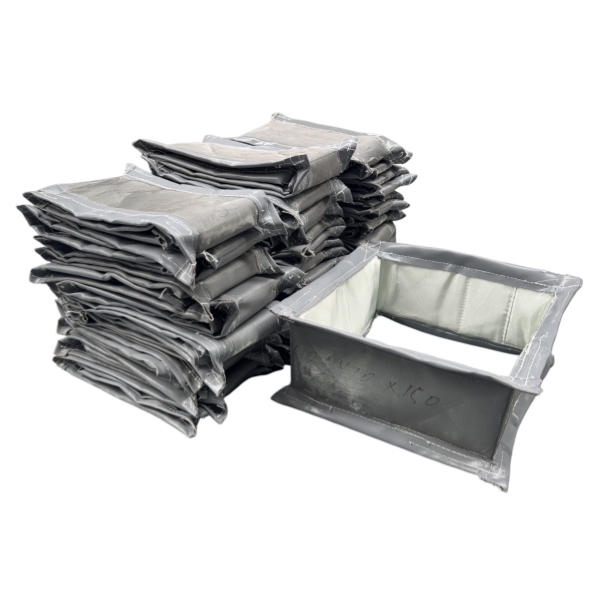

UNgiunto di dilatazione rettangolare in tessutoFornisce un collegamento flessibile tra grandi sezioni quadrate o rettangolari di condotti industriali. Consente al sistema di condotti di adattarsi alla dilatazione termica, agli spostamenti laterali, alle vibrazioni e ai movimenti strutturali senza trasferire carichi eccessivi alle apparecchiature e ai supporti adiacenti.
Le forme rettangolari sono particolarmente comuni nei condotti di generazione di energia, nei sistemi di caldaie, negli impianti di cemento, nelle acciaierie, nei forni, nelle apparecchiature per il controllo dell'inquinamento atmosferico e in altri impianti in cui il percorso del gas è troppo ampio o geometricamente inadatto a un collegamento circolare convenzionale.
A differenza di una semplice cinghia flessibile in tessuto, un giunto di dilatazione rettangolare industriale deve essere progettato tenendo conto di quattro lati rettilinei, quattro angoli, direzione della pressione, movimento, temperatura di processo e flusso di gas interno. La costruzione degli angoli e la stabilità sul lato lungo possono diventare altrettanto importanti quanto la scelta del materiale flessibile stesso.

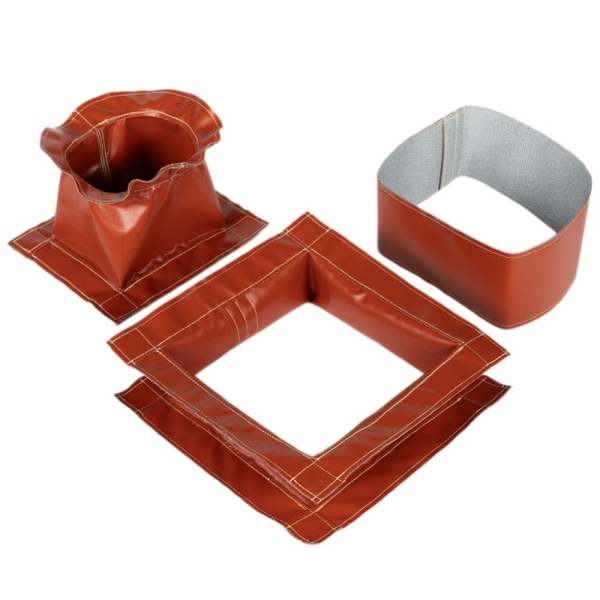

BSTFLEX produce su misuraGiunti di dilatazione in tessuto non metalliciper sistemi di canalizzazione rettangolari, quadrati, rotondi e speciali per uso industriale.
Giunto di dilatazione rettangolare per tessuti: principali considerazioni ingegneristiche.
Larghezza × Altezza | Lunghezza faccia a faccia | Temperatura | Pressione | Gas di processo | Movimento assiale | Movimento laterale | Design degli angoli | Velocità del gas | Carico di polvere | Configurazione del rivestimento
I grandi sistemi industriali di movimentazione del gas sono spesso realizzati con condotti rettangolari o quadrati, poiché questa geometria si integra efficacemente con le grandi aperture delle apparecchiature e con le configurazioni strutturali.
Esempi tipici includono connessioni relative a:
Quando questi condotti si riscaldano e si raffreddano, le loro dimensioni cambiano. Un collegamento rigido tra le sezioni può trasferire la dilatazione termica alle pareti del condotto, alle flange, ai supporti e alle apparecchiature.
UNgiunto di dilatazione rettangolare del condottocrea una zona flessibile controllata in cui questo movimento può essere accolto.
Il principio di funzionamento di base è simile, ma la geometria rettangolare introduce ulteriori sfide progettuali.
Un giunto circolare distribuisce la geometria in modo continuo lungo la sua circonferenza. Un giunto rettangolare contiene:
Quando l'articolazione si comprime, si estende o si sposta lateralmente, queste aree non si deformano necessariamente allo stesso modo.
Per questo motivo, gli ingegneri devono considerare l'intero perimetro anziché valutare solo i tratti rettilinei della cintura.
Gli angoli sono tra i dettagli più importanti in un giunto di dilatazione rettangolare per tessuti.
Se il materiale flessibile viene forzato in una geometria angolare che concentra sollecitazioni di flessione o di trazione, i ripetuti cicli termici possono produrre usura localizzata anche quando le sezioni rettilinee rimangono in buone condizioni.
Un buon design angolare dovrebbe consentire una transizione fluida tra i lati adiacenti, evitando un'inutile concentrazione di tessuto.
A seconda della configurazione del giunto, la geometria dell'angolo può essere progettata utilizzando:
Il metodo appropriato dipende dalle dimensioni, dalla struttura della cinghia, dal movimento e dalle condizioni di esercizio.
Con l'aumentare delle dimensioni dei condotti rettangolari, i lati lunghi diventano più soggetti a deformazioni causate dalla pressione e dai movimenti strutturali.
Sotto pressione positiva, le ampie aree flessibili tendono a spostarsi verso l'esterno.
In condizioni di pressione negativa, possono essere attratti verso l'interno del condotto.
L'effetto diventa più pronunciato all'aumentare delle dimensioni.
Per giunzioni di grandi dimensioni, i progettisti potrebbero quindi dover considerare:
Quando si specifica un giunto rettangolare, tre dimensioni sono particolarmente importanti.
| Dimensione | Ciò che rappresenta | Perché è importante |
|---|---|---|
| Larghezza | Dimensioni del condotto orizzontale | Definisce una coppia di lati rettilinei |
| Altezza | dimensione verticale del condotto | Definisce la seconda coppia di lati rettilinei |
| Faccia a faccia | Distanza tra i piani di attacco | Influenze disponibili ampiezza e movimento flessibili |
Per i progetti di sostituzione, queste dimensioni devono essere rilevate dal sistema effettivamente installato, anziché essere stimate a partire da fotografie.
Una cinghia in tessuto necessita di una geometria libera sufficiente per consentire il movimento specificato.
Se la dimensione frontale disponibile è molto ridotta mentre il movimento laterale è ampio, il materiale flessibile può subire forti sollecitazioni.
D'altra parte, l'aggiunta eccessiva di tessuto non tessuto può creare pieghe incontrollate e contatti con i componenti interni.
Il giunto deve quindi essere dimensionato in base sia allo spazio di installazione disponibile sia allo spostamento richiesto.
Il movimento assiale avviene lungo la direzione principale del dotto.
Comprende:
Entrambi i valori devono essere specificati separatamente.
Per esempio:
Compressione assiale: 35 mm
Estensione assiale: 10 mm
Ciò fornisce informazioni ingegneristiche molto più utili rispetto alla semplice indicazione di "movimento totale di 45 mm".
I condotti industriali di grandi dimensioni sono spesso soggetti a movimenti perpendicolari all'asse centrale del condotto.
Ciò può derivare da:
Uno dei principali vantaggi di ungiunto di dilatazione del condotto in tessutoLa sua caratteristica principale è la capacità di assorbire notevoli spostamenti laterali entro una lunghezza di installazione relativamente compatta.
Tuttavia, la direzione di movimento richiesta deve essere comunque identificata chiaramente, poiché i movimenti laterali orizzontali e verticali possono imporre esigenze diverse a un grande assemblaggio rettangolare.
Il movimento angolare si verifica quando una delle facce di collegamento ruota rispetto all'altra.
In un giunto rettangolare, ciò fa sì che diverse parti del perimetro si muovano in misura diversa.
Un lato può comprimersi mentre il lato opposto si estende.
Se si prevede un movimento angolare, questo dovrebbe essere incluso nel progetto originale anziché essere considerato come tolleranza di installazione.
Molti condotti industriali sono soggetti simultaneamente a movimenti assiali, laterali e angolari.
Ad esempio, l'uscita di un forno caldo può espandersi assialmente mentre l'espansione strutturale sposta lateralmente il condotto a valle.
Un giunto di dilatazione rettangolare in tessuto può compensare tale spostamento combinato, ma la geometria della cinghia deve essere progettata in base all'inviluppo di movimento totale.
Dati RFQ più precisi:
Compressione assiale: 30 mm
Estensione assiale: 10 mm
Orizzontale Laterale: ±25 mm
Verticale Laterale: ±15 mm
Movimento angolare: 1,5°
Un design a cintura utilizza un elemento in tessuto flessibile fissato attorno al perimetro di telai metallici esistenti o realizzati su misura.
Questa soluzione costruttiva è ampiamente utilizzata perché il nastro flessibile può spesso essere sottoposto a manutenzione separatamente dalla struttura in acciaio circostante.
I possibili vantaggi includono:
Per gli interventi di manutenzione, a volte è possibile produrre una cinghia di ricambio senza sostituire l'intero gruppo in acciaio, a condizione che la struttura metallica esistente rimanga idonea.
Alcuni progetti richiedono più di una semplice cinghia flessibile.
BSTFLEX è in grado di valutare assemblaggi completi che includono:
Un assemblaggio completo può essere utile quando si sta realizzando un nuovo sistema o quando la struttura in acciaio esistente si è deteriorata.
Un rivestimento interno può essere particolarmente importante nei condotti rettangolari di grandi dimensioni che trasportano gas ad alta velocità o contenenti particolato.
Il rivestimento crea una barriera protettiva tra il flusso principale di gas e l'elemento in tessuto flessibile.
Le sue funzioni possono includere:
Il rivestimento deve comunque consentire alle sezioni del condotto di muoversi l'una rispetto all'altra.
Un rivestimento non può essere progettato indipendentemente dal movimento del giunto di dilatazione.
Se lo spazio libero non è sufficiente, lo spostamento delle sezioni del condotto può causare l'interferenza tra i componenti del rivestimento.
Le possibili conseguenze includono:
Per questo motivo, la sovrapposizione e il gioco delle camicie dei pantaloni devono essere valutati in relazione allo spostamento assiale e laterale massimo.
I giunti rettangolari utilizzati negli impianti di cemento, nelle centrali elettriche e in altri processi che generano polvere possono accumulare materiale particolato nella cavità dietro il rivestimento.
La polvere accumulata può finire per occupare lo spazio necessario al movimento.
Ciò potrebbe comportare:
Pertanto, in applicazioni appropriate, è possibile integrare una barriera di accumulo tra il rivestimento e il nastro flessibile.
Molti grandi condotti per i fumi di combustione operano a pressione inferiore a quella atmosferica.
La pressione negativa tende a tirare la cinghia flessibile verso l'interno.
Su un giunto rettangolare di grandi dimensioni, ciò può provocare una deformazione significativa lungo i lati lunghi.
Il progetto dovrebbe tenere conto di:
Fornire solo la parola "vuoto" non è sufficiente. La pressione di progetto effettiva deve essere inclusa nella richiesta di offerta.
La pressione interna positiva spinge la cinghia flessibile verso l'esterno.
Ciò può aumentare il carico su:
Condotti di dimensioni maggiori possono amplificare le forze generate dalla pressione, pertanto è sempre necessario specificare la pressione effettiva di esercizio e quella di progetto.
La geometria rettangolare non determina di per sé il materiale.
L'elemento flessibile deve essere scelto in base a temperatura, composizione del gas, pressione e requisiti ambientali.
I possibili sistemi di materiali includono:
| Materiale | Possibile funzione |
|---|---|
| Tessuto in fibra di vetro | Supporto tessile di rinforzo e termoresistente |
| Fibra di vetro rivestita in silicone | Strato esterno o di tenuta flessibile |
| Tessuto rivestito in PTFE | barriera antigas resistente agli agenti chimici |
| Tessuto di silice | Protezione per il viso ad alta temperatura |
| Isolamento termico | Riduzione della temperatura tramite l'assemblaggio flessibile |
| Rete metallica o rivestimento | Protezione dall'abrasione e dal flusso |
Per un confronto dettagliato dei materiali, consultare la nostra guida aMateriali per giunti di dilatazione in tessuto: PTFE, silicone, fibra di vetro e silice.
Le grandi caldaie, i forni e i condotti dei fumi possono funzionare a temperature superiori ai limiti pratici di esposizione diretta di alcuni materiali di tenuta flessibili.
Anziché richiedere che ogni strato resista alla temperatura massima di processo, il giunto di dilatazione può utilizzare una progettazione termica multistrato.
Una tipica sequenza funzionale potrebbe includere:
Gas caldo
↓
Rivestimento del flusso
↓
Protezione del viso caldo
↓
Strato isolante
↓
Rinforzo
↓
Guarnizione flessibile per gas
La costruzione effettiva deve essere sempre determinata in base alla temperatura di processo, alla temperatura di anomalia, alla velocità del gas e alle condizioni chimiche.
Le apparecchiature per la generazione di energia contengono numerosi ampi condotti rettangolari per il passaggio dei gas.
Le possibili località includono:
Questi sistemi possono combinare alta temperatura, movimento termico, vibrazione, pressione negativa e ceneri volanti.
Di conseguenza, la progettazione del rivestimento e il controllo delle particelle possono essere altrettanto importanti quanto il materiale del nastro trasportatore.
I condotti di lavorazione del cemento creano condizioni di abrasione e accumulo particolarmente severe.
Le applicazioni possono includere:
Se il sistema di protezione interno non è adeguato, la polvere di cemento può penetrare nella cavità del giunto di dilatazione e interferire con il movimento.
Per queste applicazioni, fornire le condizioni delle particelle e la velocità del gas insieme ai dati di temperatura e movimento.
Gli impianti siderurgici e gli impianti di forni industriali possono esporre i giunti dei condotti rettangolari ad alte temperature del gas e a calore radiante.
Le priorità di progettazione tipiche includono:
Laddove sia necessaria una protezione termica aggiuntiva, è possibile valutare tessuti ad alto contenuto di silice e materiali isolanti idonei.
I grandi ventilatori industriali si collegano spesso direttamente a condotti rettangolari.
In queste zone, il giunto di dilatazione potrebbe dover gestire principalmente:
La struttura del materiale può quindi essere molto diversa da quella di un giunto situato direttamente all'uscita di un forno ad alta temperatura.
| Fattore di progettazione | Giunzione rettangolare del tessuto | Soffietto metallico rettangolare |
|---|---|---|
| Elemento flessibile primario | Tessuto tecnico o cinghia composita | Metallo formato |
| Servizio tipico | Grandi condotti del gas a bassa pressione | Sistemi di canalizzazione metallica ingegnerizzati |
| Grandi dimensioni | Altamente pratico | Possibile, ma meccanicamente più complesso |
| Movimento laterale | Elevata flessibilità | Dipende dalla configurazione del soffietto |
| Forze di Primavera | Generalmente basso | Superiore e dipendente dal design |
| Sistema di materiali | È possibile combinare strati termici e chimici | Lega metallica a base |
| Sostituzione flessibile degli elementi | La cinghia può essere sostituita separatamente | Il gruppo soffietto viene normalmente sostituito o riparato |
Non esiste una dimensione massima universale.
I giunti di dilatazione in tessuto sono particolarmente adatti per condotti di grandi dimensioni perché l'elemento flessibile può essere fabbricato attorno al perimetro richiesto, anziché richiedere un grande soffietto circolare preformato.
I limiti dimensionali pratici dipendono da:
Quando le condizioni del sito lo richiedono, è possibile progettare strutture di grandi dimensioni suddividendole in sezioni trasportabili.
I grandi assemblaggi rettangolari possono essere difficili da trasportare come un unico pezzo.
A seconda delle dimensioni e dei requisiti del progetto, la struttura metallica potrebbe dover essere:
Potrebbero inoltre essere necessari dispositivi di fissaggio temporanei per evitare la deformazione del telaio prima dell'installazione.
Il metodo di trasporto dovrebbe essere considerato in fase di progettazione, non dopo il completamento della produzione.
I progetti di sostituzione richiedono più informazioni rispetto alla semplice larghezza e altezza.
Prima di produrre un ricambio, raccogliere:
Se il giunto esistente si è rotto prematuramente, fotografate anche le aree danneggiate e spiegate il tipo di cedimento osservato.
I vecchi condotti industriali non sono sempre perfettamente squadrati.
I cicli termici prolungati, le tolleranze di fabbricazione e i movimenti strutturali possono creare differenze dimensionali tra i lati opposti.
Per i progetti di sostituzione, misurare:
Questo può rivelare distorsioni che non sarebbero visibili da una singola misurazione nominale di larghezza × altezza.
Una giunzione di tessuto può compensare un disallineamento specificato, ma non ci si deve aspettare automaticamente che assorba errori di fabbricazione illimitati.
Un disallineamento permanente di grandi dimensioni riduce la capacità di movimento disponibile per il normale funzionamento termico.
Qualsiasi disallineamento noto in posizione a freddo deve pertanto essere segnalato prima della fabbricazione del giunto di ricambio.
L'ispezione deve prestare particolare attenzione a:
I sintomi tipici di un eventuale guasto includono:
Per una corretta valutazione tecnica, la richiesta di offerta (RFQ) dovrebbe contenere le seguenti informazioni:
| Larghezza del condotto | Larghezza effettiva in mm o pollici |
| Altezza del condotto | Altezza effettiva in millimetri o pollici |
| Lunghezza faccia a faccia | Distanza di installazione tra i piani di fissaggio |
| Temperatura di esercizio | Temperatura di processo continua |
| Temperatura massima | Valore di picco e durata dell'esposizione |
| Pressione | Pressione di esercizio e di progetto positiva o negativa |
| Mezzo di processo | Aria calda, gas di scarico, gas di combustione o altri gas di processo |
| Compressione assiale | Movimento richiesto verso l'articolazione |
| Estensione assiale | Movimento richiesto lontano dall'articolazione |
| orizzontale laterale | Movimento laterale richiesto |
| Verticale laterale | Movimento verticale richiesto |
| Movimento angolare | Rotazione obbligatoria, se applicabile |
| Velocità del gas | Velocità del flusso attraverso il condotto |
| Particelle | Polvere, ceneri volanti o solidi abrasivi |
| Fodera | Dettagli del rivestimento interno esistente o richiesto |
| Allegato | Cinghia, flangia imbullonata o gruppo da saldare |
Per un giunto rettangolare personalizzato, un disegno utile dovrebbe mostrare:
Per gli assemblaggi complessi è preferibile utilizzare disegni CAD, ma anche un PDF quotato chiaro o uno schizzo tecnico possono fornire informazioni sufficienti per una valutazione iniziale.
BSTFLEX produce su misuragiunti di dilatazione rettangolari per tessutiper sistemi di canalizzazione industriale per il trasporto di aria calda, gas di scarico, fumi e altri gas di processo.
È possibile sviluppare progetti in base alle dimensioni specifiche dei condotti, alla temperatura di esercizio, alla pressione positiva o negativa, al movimento, alla composizione chimica del gas, alla velocità e alle condizioni del particolato richieste dal cliente.
Le strutture disponibili possono combinare fibra di vetro, tessuto rivestito in silicone, materiali a base di PTFE, tessuto di silice, strati isolanti e sistemi di protezione interni a seconda delle esigenze applicative.
Per informazioni complete sul prodotto, visitare il sitoGiunto di dilatazione in tessuto non metallico BSTFLEXpagina.
Inviate le vostre dimensioni (larghezza × altezza), la lunghezza tra le facce, la temperatura normale e massima, la pressione, il gas di processo, il movimento assiale, il movimento laterale orizzontale e verticale, la velocità del gas, le condizioni del particolato e i disegni disponibili.
Richiedi un preventivo per un giunto di dilatazione rettangolare in tessuto
