Su un tubo flessibile assemblato esistente, entrambi i raccordi terminali potrebbero essere già collegati, il percorso potrebbe passare dietro alle apparecchiature e l'accesso potrebbe essere limitato a una breve sezione esposta. In tal caso, il primo quesito relativo alla guaina antincendio non riguarda il diametro nominale, bensì se una guaina tubolare presenti un percorso di installazione praticabile.
Una guaina antincendio rimuovibile si apre nel senso della lunghezza per poter essere avvolta attorno al tubo flessibile anziché essere infilata da un raccordo terminale. Le chiusure automatiche e a strappo (hook-and-loop) offrono due modi per chiudere tale apertura. Una guaina antincendio tubolare rimane un'opzione quando l'accesso dalle estremità è disponibile o la protezione può essere installata durante una sostituzione programmata del tubo.
Scegliere la tipologia in base all'intervento di installazione e manutenzione, quindi verificarne l'idoneità termica. La gamma di guaine antincendio BSTFLEX include strutture con bottoni automatici, a strappo e tubolari per valutare queste diverse esigenze.
| Punto di decisione | Guaina antincendio avvolgibile con bottoni automatici (Snap-wrap) | Guaina antincendio a strappo (hook-and-loop) | Guaina antincendio tubolare |
|---|---|---|---|
| Percorso di installazione | Si avvolge attorno alla sezione protetta e si chiude in corrispondenza delle singole posizioni dei bottoni automatici. | Si avvolge attorno alla sezione protetta e si chiude lungo una striscia di fissaggio combaciante. | Scorre lungo l'assieme a partire da un'estremità accessibile. |
| Scollegamento del tubo flessibile | Consente di evitare lo scollegamento dei raccordi quando vi è un accesso sufficiente per avvolgere e chiudere la guaina. | Consente di evitare lo scollegamento dei raccordi quando la chiusura è raggiungibile e completamente agganciabile. | Richiede un percorso d'ingresso sgombro dall'estremità; da valutare durante l'assemblaggio o uno scollegamento autorizzato. |
| Ispezione successiva | Aprire i bottoni automatici necessari per esporre la sezione protetta. | Separare le strisce di fissaggio per esporre la sezione protetta. | L'accesso sottostante richiede di far scorrere indietro o rimuovere la guaina, ove l'assieme lo consenta. |
| Verifica critica dell'accoppiamento | Allineamento dei bottoni automatici e sovrapposizione del materiale mantenuta tra gli elementi di fissaggio. | Sovrapposizione specificata e completo aggancio delle superfici di fissaggio. | Diametro interno utile, passaggio del raccordo e copertura lungo il percorso. |
| Punto di partenza utile | Un retrofit che richiede una chiusura meccanica riapribile con punti di fissaggio accessibili. | Una copertura ispezionabile in cui una striscia di fissaggio longitudinale si adatta all'accesso e alla routine di manutenzione. | Un processo di assemblaggio definito in cui non è necessaria un'apertura regolare lungo la guaina. |
| Accettabilità termica | Valutare insieme corpo, cucitura, bottoni automatici e sovrapposizione installata. | Valutare insieme corpo, cucitura, materiale di fissaggio e sovrapposizione installata. | Valutare insieme corpo, accoppiamento e trattamento finale specificato. |
Questo confronto individua le differenze di installazione, non una classificazione universale della resistenza al calore. I bottoni automatici in metallo non rendono automaticamente una guaina adatta ad un'applicazione con temperature più elevate e un tubo chiuso non stabilisce di per sé una classe di esposizione alla fiamma.

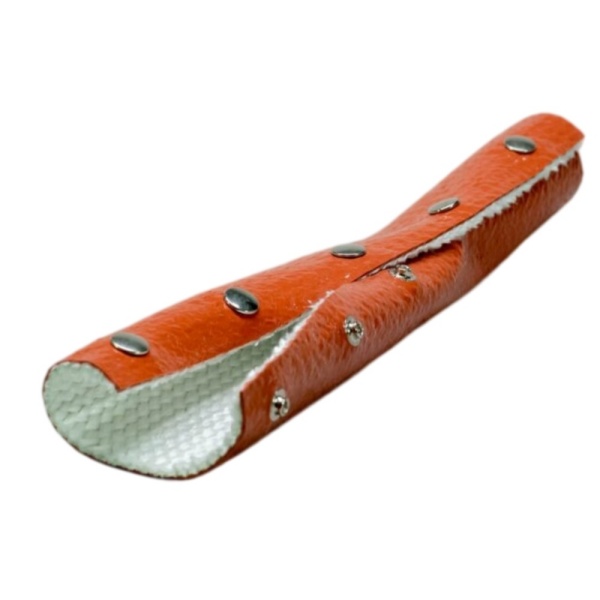

La guaina antincendio avvolgibile con bottoni automatici BSTFLEX unisce la protezione in fibra di vetro rivestita in silicone a una chiusura con bottoni automatici in metallo. La guaina può essere aperta per tutta la sua lunghezza, posizionata attorno all'assieme e chiusa senza dover infilare l'intera copertura su un raccordo.
Valutare questa costruzione quando l'installazione consente di raggiungere e controllare ogni posizione di fissaggio. In un banco di tubi angusto, confermare che un tecnico possa premere insieme le parti di accoppiamento senza attorcigliare il tubo o forzare il manicotto contro una staffa.
L'area di ispezione importante si trova anche tra i bottoni a pressione. Un manicotto può avere ogni bottone allacciato e tuttavia perdere la sovrapposizione prevista in corrispondenza di una curva. Approvare la chiusura aderente sul percorso effettivo, compreso il lato esterno delle curve e il movimento consentito dell'attrezzatura.
Specificare la spaziatura dei dispositivi di fissaggio, la sovrapposizione e le posizioni terminali nella costruzione concordata. Evitare di presumere che un modello di bottoni a pressione sia adatto a ogni diametro, curva o lunghezza protetta.

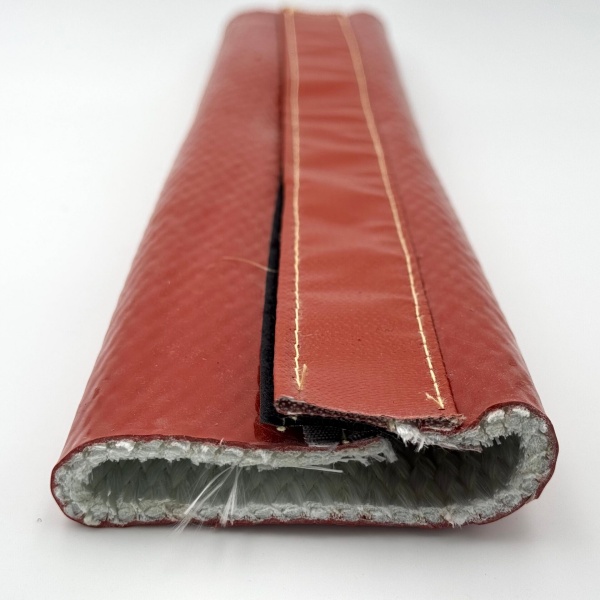

Un manicotto antincendio a strappo BSTFLEX fornisce un altro formato apribile per tubi e cavi esistenti. Il prodotto VFRS utilizza fibra di vetro intrecciata rivestita in silicone con una chiusura a strappo in nylon ignifugo cucita internamente utilizzando filo in fibra di vetro.
Questo formato merita di essere valutato quando la routine di manutenzione prevede l'apertura di una cucitura longitudinale e la sua richiusura a pressione. Verificare che l'installazione fornisca un accesso sufficiente per impegnare l'area di fissaggio richiesta, non solo il bordo anteriore visibile.
Non selezionare la chiusura applicando il valore di temperatura del corpo rivestito in silicone a ogni componente. Richiedere i limiti operativi e la base di test per la configurazione finita, inclusi il materiale di fissaggio, le cuciture e la sovrapposizione protettiva.
Laddove si preveda la presenza di polvere, fibre, olio o detriti di lavorazione, includere tali condizioni nel piano di valutazione e ispezione della chiusura. Non presumere che una superficie di fissaggio contaminata mantenga il suo aggancio originale. Una normale striscia di fissaggio adesiva non è un sostituto approvato per la chiusura cucita specificata.
Una copertura rimovibile non è necessaria per ogni retrofit. Quando un tubo è già programmato per la sostituzione, un manicotto tubolare può essere preso in considerazione all'interno della sequenza di assemblaggio approvata. Può anche essere pratico laddove un'estremità accessibile e la geometria del raccordo consentano l'installazione senza una forza eccessiva.

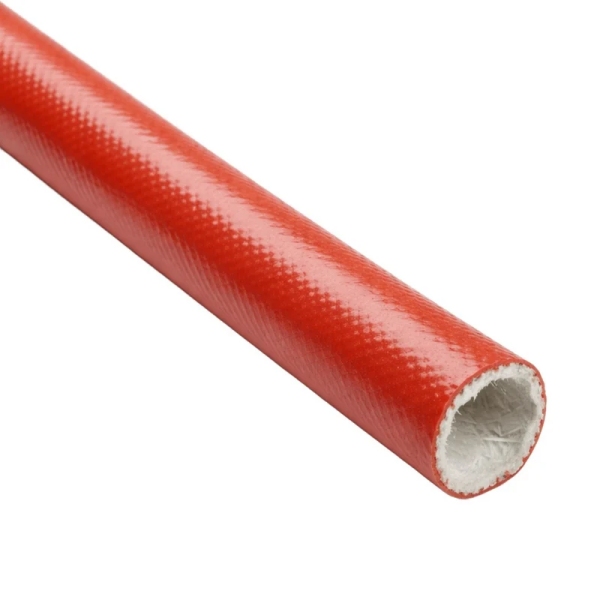

Il manicotto antincendio tubolare BSTFLEX EFRS utilizza fibra di vetro intrecciata rivestita in silicone. Non ha una chiusura longitudinale apribile dall'utente da agganciare dopo l'installazione, sebbene lo spazio libero del raccordo, le curve e il trattamento delle estremità debbano comunque essere controllati.
Scegliere questa strada quando il processo di installazione è definito e non è richiesta un'apertura regolare lungo la lunghezza protetta. Non tagliare longitudinalmente un normale manicotto tubolare per trattarlo come un prodotto rimovibile equivalente. Ciò modifica la copertura e introduce una cucitura non qualificata.
Specificare le dimensioni esterne della sezione protetta e la chiusura aderente utilizzabile del manicotto rimovibile. La sola larghezza del materiale piatto non stabilisce il diametro finito o la sovrapposizione rimanente. Il fissaggio a strappo non deve essere considerato come un permesso per chiudere il manicotto a qualsiasi larghezza conveniente.
Per un tubo, controllare il percorso di installazione oltre alla chiusura finale. La tabella delle dimensioni del manicotto antincendio e guida allo spazio libero del raccordo spiega separatamente tali controlli dimensionali.
Identificare la fonte di calore e qualsiasi direzione probabile di fiamme, scintille o schizzi di metallo fuso sul disegno di installazione. Far revisionare l'orientamento della cucitura e la sovrapposizione per tale esposizione. Non esiste una posizione dell'orologio singola che sia corretta per ogni macchina, e una cucitura accessibile non è automaticamente una cucitura adeguatamente protetta.
Controllare il percorso completo, non solo un campione rettilineo su un banco. Contrassegnare morsetti, supporti e aree in cui il tubo si muove. Confermare che la chiusura rimanga agganciata, che la copertura non si impigli e che nessun bordo o dispositivo di fissaggio sia forzato contro un componente vicino. Le modifiche ai supporti dei tubi devono seguire la disposizione approvata dell'attrezzatura.
Pianificare come il manicotto verrà aperto dopo l'installazione e dove il tecnico può vedere il tubo sottostante. Per percorsi più lunghi, discutere sezioni riparabili separate piuttosto che presumere che una copertura continua sia la soluzione migliore. Qualsiasi giunzione tra le sezioni necessita di un dettaglio di copertura concordato; la sola comodità non definisce una sovrapposizione accettabile.
Considerare un ipotetico tubo idraulico instradato accanto a un'attrezzatura calda. Entrambe le estremità sono collegate, i raccordi sono più grandi del corpo del tubo e il team di manutenzione necessita di un accesso periodico per ispezionare la copertura sotto la protezione termica.
Un manicotto antincendio rimovibile è un punto di partenza sensato perché affronta sia l'accesso alle estremità che l'ispezione successiva. Confrontare campioni a scatto e a strappo su quel percorso. Per la versione a scatto, controllare l'accesso a ogni posizione di fissaggio e la copertura tra di esse. Per la versione a strappo, controllare l'aggancio completo, la specifica effettiva del dispositivo di fissaggio e la sua idoneità alle condizioni di contaminazione ed esposizione.
Ora cambiare lo scenario: il tubo verrà sostituito durante un arresto programmato e il design approvato non richiede aperture frequenti lungo la sua lunghezza. Un manicotto tubolare diventa un'alternativa pratica perché il processo di assemblaggio può fornire l'accesso alle estremità. La decisione cambia con l'attività di manutenzione, non perché una chiusura sia universalmente superiore.
Fornire la normale esposizione al calore, la distanza dalla fonte, la durata prevista e qualsiasi requisito anomalo per fiamme o schizzi. Richiedere informazioni sul prodotto applicabili al manicotto proposto e alla configurazione di chiusura piuttosto che fare affidamento su una descrizione generica del materiale.
Laddove sia richiesto un rapporto di prova o un'approvazione, verificare se copre lo stesso materiale del corpo, la cucitura, la chiusura e la disposizione di installazione. L'evidenza per un manicotto tubolare non tagliato non dovrebbe essere applicata automaticamente a una costruzione avvolgente modificata.
Includere i limiti operativi del tubo protetto nella revisione. Un manicotto rimovibile non ne aumenta la pressione nominale né autorizza il funzionamento oltre il suo limite di temperatura. Non dovrebbe essere specificato come riparazione di perdite, limitatore di scoppio del tubo o protezione contro l'iniezione di fluido ad alta pressione senza una qualifica separata ed esplicita per tale scopo.
L'installazione di un manicotto antincendio senza scollegare il tubo descrive la disposizione del raccordo, non il permesso di lavorare su apparecchiature in funzione. Seguire la procedura di servizio sicuro del sito: arrestare e isolare l'attrezzatura, controllare l'energia idraulica e di altro tipo immagazzinata e verificare la condizione di sicurezza prima del lavoro. Lasciare raffreddare i componenti caldi fino a una condizione di manipolazione sicura.
Far valutare da personale qualificato un tubo che perde, danneggiato dal calore o danneggiato meccanicamente prima di aggiungere una copertura. Non nascondere un difetto esistente con un manicotto termico né protendersi attorno a una linea pressurizzata per chiudere un dispositivo di fissaggio.
Un manicotto di retrofit può eliminare i passaggi di disconnessione e riconnessione dal lavoro. Non elimina la necessità di una finestra di manutenzione sicura.
Riaprire una guaina fornisce l'accesso per l'ispezione; non prova che la guaina rimanga utilizzabile dopo ogni esposizione. Stabilire criteri di accettazione e sostituzione per il rivestimento, il corpo in fibra di vetro, le cuciture, la chiusura e il trattamento delle estremità.
Prima di rimontare, ispezionare per verificare la presenza di strappi, cuciture danneggiate, bottoni a pressione deformati, aggancio di fissaggio inadeguato e contaminazione. Dopo un evento significativo di fiamma o spruzzi di metallo fuso, ottenere una valutazione competente o sostituire la protezione interessata secondo la procedura approvata. Non utilizzare la riuscita richiusura come unico controllo di accettazione.
Conservare l'identificazione della guaina e i dettagli di installazione con il registro di manutenzione. Una sostituzione dello stesso colore e diametro approssimativo potrebbe non avere la stessa costruzione.
| Informazioni | Cosa necessita al fornitore |
|---|---|
| Assemblaggio esistente | Dimensioni esterne del tubo o del fascio, fotografie del percorso e posizioni di raccordi, morsetti e supporti. |
| Vincolo di installazione | Se entrambe le estremità sono accessibili, se la disconnessione è consentita e lo spazio disponibile per azionare la chiusura. |
| Sezione protetta | Lunghezza di copertura richiesta, curve, aree in movimento ed eventuali giunzioni di sezione proposte. |
| Requisiti di chiusura | Preferenza per bottoni a pressione o chiusura a strappo, materiali specificati, sovrapposizione, disposizione del fissaggio e frequenza di ispezione prevista. |
| Esposizione | Fonte di calore, condizioni normali e di breve durata, direzione degli spruzzi, fluidi e contaminazione di processo. |
| Requisiti di accettazione | Documenti di prova pertinenti, controlli di adattamento del campione, valutazione del movimento ed eventuale disegno dell'attrezzatura approvato. |
| Formato di fornitura | Quantità, lunghezze finite o fornitura in rotoli, identificazione, colore e requisiti di imballaggio. |
Per ordini ripetuti OEM o di manutenzione, approvare un campione finito con la sua chiusura e sovrapposizione, non solo un campione di tessuto. Confrontare il risultato installato e l'accesso per la manutenzione insieme al prezzo al metro.
Le descrizioni possono riferirsi a una copertura con apertura longitudinale, ma non identificano il sistema di fissaggio o la costruzione testata. Specificare la chiusura, la vestibilità chiusa, la sovrapposizione e il materiale piuttosto che ordinare solo con il termine "divisa".
Nessun confronto universale deriva dal nome del dispositivo di fissaggio. Il corpo, le cuciture, la disposizione delle giunture, l'esposizione e l'evidenza del prodotto finito determinano l'idoneità. L'hardware in metallo non è, di per sé, prova di un assemblaggio protettivo di grado superiore.
Una copertura per fasci può essere valutata, ma prima confermare che il raggruppamento delle linee sia consentito. Fornire le dimensioni del fascio finito e rivedere il movimento relativo, l'accumulo di calore, l'accesso per l'ispezione e la copertura richiesta per ogni linea.
Non automaticamente. Fornire la geometria della diramazione o del connettore per la revisione. Potrebbe essere necessaria una copertura su misura o sezioni separate; tirare una guaina standard su una diramazione può lasciare aree esposte o impedire una chiusura corretta.
Per un'installazione esistente, inviare a BSTFLEX fotografie del percorso del tubo, la lunghezza protetta, le dimensioni esterne e la posizione della fonte di calore. Indicare se il tubo deve rimanere collegato e quanto spesso la guaina deve essere aperta per l'ispezione.
BSTFLEX può valutare opzioni a pressione, a strappo e tubolari rispetto a tale installazione, insieme ai requisiti di lunghezza di taglio, identificazione e imballaggio.Richiedi dati sul prodotto, un campione o un preventivo OEM con i dettagli dell'assemblaggio in modo che la guaina proposta possa essere controllata nella sua posizione di lavoro.
