Selezionare unnastro per guarnizioni a forma di girinoNon si tratta semplicemente di scegliere il diametro del bulbo. Due guarnizioni con un profilo esterno identico possono comportarsi in modo molto diverso se si modificano i tessuti di rivestimento, i nuclei interni e i trattamenti superficiali.
Per forni industriali, fornaci, essiccatoi, caldaie e camere riscaldate, il modo più utile per specificare una guarnizione a girino è considerarla come una combinazione ingegnerizzata di tre elementi:rivestimento esterno, anima interna e profilo finito.
Il tessuto esterno determina gran parte della capacità di esposizione della guarnizione. L'anima controlla la compressione e il recupero. Le dimensioni del bulbo e della coda determinano come la guarnizione finita si adatta all'apparecchiatura.
BSTFLEX producenastri di tenuta a girino e guarnizioni a girino per alte temperaturecon diversi rivestimenti in fibra di vetro, silice, ceramica, basalto, aramide e tessuti rivestiti, combinati con strutture interne in fibra, acciaio inossidabile e Inconel.
Il terminenastro per guarnizioni a forma di girinoDescrive una famiglia di profili di tenuta flessibili anziché una specifica fissa del materiale.
Questa distinzione è importante quando si cercano guarnizioni di ricambio. Un prodotto descritto semplicemente come "nastro a girino" non dice a un tecnico se la guarnizione contiene corda in fibra di vetro, fibra ceramica, rete in acciaio inossidabile o rinforzo in Inconel.
Una specifica utile dovrebbe identificare:
Il rivestimento è il tessuto esposto che avvolge la lampadina. Normalmente costituisce anche la parte piatta utilizzata per fissare la guarnizione all'apparecchiatura.
I diversi materiali di rivestimento devono essere selezionati in base all'esposizione al calore, all'abrasione, al calore radiante, al contatto con sostanze chimiche e alle condizioni del processo circostante.

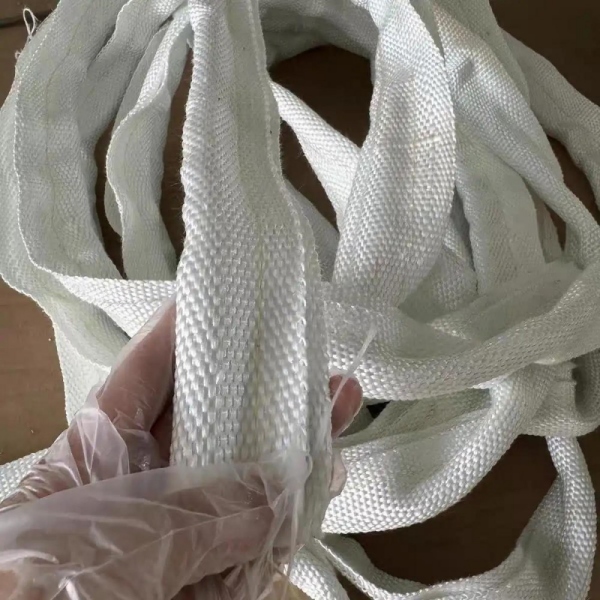

La fibra di vetro rappresenta un punto di partenza pratico per numerose applicazioni di termosaldatura industriale. Offre una struttura intrecciata flessibile che può essere modellata attorno a diversi materiali di base.
Il vantaggio principale non risiede solo nella fibra di vetro in sé, ma anche nel numero di configurazioni del nucleo che possono essere realizzate al di sotto di essa.
Per una costruzione morbida interamente in fibra, BSTFLEX produce ilCopertura in fibra di vetro Anima in fibra di vetro Guarnizione a forma di girinoL'anima in fibra di vetro offre una risposta alla compressione relativamente morbida senza bisogno di rinforzi metallici.
Laddove è richiesto un maggiore supporto meccanico,Copertura in fibra di vetro, anima in acciaio inossidabile, guarnizione a girinocombina il rivestimento tessile con un nucleo metallico rinforzato.
Per applicazioni che richiedono un maggiore collasso del bulbo e una minore forza di chiusura, ilCopertura in fibra di vetro, guarnizione a nucleo cavo in acciaio inossidabile, guarnizione a girinofornisce un'altra caratteristica di compressione.
Il tessuto di silice viene preso in considerazione quando le condizioni termiche superano il range di utilizzo pratico delle costruzioni standard in fibra di vetro o quando le specifiche richiedono un rivestimento tessile ad alta temperatura.

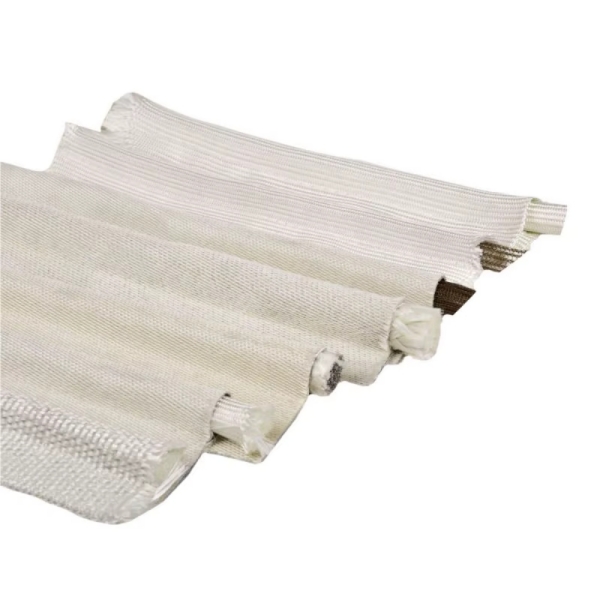

Il coperchio può essere abbinato a diversi nuclei anziché utilizzare automaticamente la silice in tutta la guarnizione.
Ad esempio, ilGuarnizione a girino con nucleo ceramico rivestito in tessuto di silicecombina una superficie tessile in silice con un nucleo in fibra ceramica comprimibile.
Per applicazioni che richiedono un rinforzo interno metallico, ilGuarnizione a girino per alte temperature con rivestimento in tessuto di silice e anima in InconelUtilizza un approccio ingegneristico differente: il tessuto di silice protegge dall'ambiente termico esterno, mentre l'anima in Inconel fornisce il supporto metallico interno.
I rivestimenti tessili ceramici vengono utilizzati per condizioni di tenuta termica più impegnative, dove è richiesta una struttura in fibra resistente alle alte temperature.
Anche in questo caso, la scelta del nucleo influisce sul comportamento della guarnizione finita.
ILRivestimento in tessuto ceramico, nucleo in ceramica, guarnizione a girinoFornisce una configurazione tessile/fibrosa interamente in ceramica.
Al contrario, ilRivestimento in tessuto ceramico, nucleo in Inconel, guarnizione a girinoutilizza un rinforzo metallico sotto il rivestimento ceramico.
Qualora l'applicazione comporti anche un notevole sfregamento o un'esposizione meccanica, è possibile incorporare una calza metallica aggiuntiva.Calza in Inconel Rivestimento in tessuto ceramico Nucleo in ceramica Guarnizione a girinoè progettato attorno a questo concetto di costruzione multistrato.
Un rivestimento o un trattamento possono modificare le caratteristiche superficiali di una guarnizione in fibra di vetro senza alterarne la tipologia di fibra sottostante.
ILNastro sigillante a forma di girino in fibra di vetro rivestito di vermiculiteÈ destinato alla termosaldatura industriale, dove sono richiesti una superficie in fibra di vetro trattata e una struttura interna rinforzata.
Questo tipo di costruzione è rilevante per porte di forni, caldaie, forni a legna, fornaci e altre apparecchiature per processi termici.

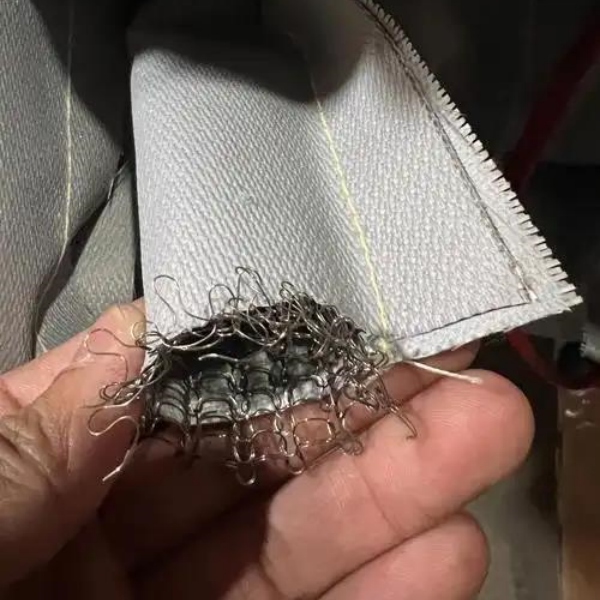

Il rivestimento in silicone risponde a una serie di esigenze diverse rispetto al trattamento della vermiculite.
Una superficie in fibra di vetro rivestita di silicone può fornire un rivestimento esterno più liscio, migliori caratteristiche di maneggevolezza e una maggiore resistenza a determinate esposizioni ambientali.
ILGuarnizione a girino in fibra di vetro rivestita in siliconeÈ quindi preferibile considerarlo come una famiglia di prodotti a sé stante piuttosto che come un sostituto per ogni guarnizione in fibra di vetro ad alta temperatura.
Laddove la resistenza chimica, le caratteristiche di rilascio superficiale o la pulizia del processo siano importanti, si può prendere in considerazione la fibra di vetro rivestita in PTFE.
BSTFLEX produce ilRivestimento in fibra di vetro rivestito in PTFE, anima in fibra di vetro, guarnizione a girinocon un nucleo interno in fibra di vetro.
Poiché il PTFE presenta limitazioni termiche intrinseche, la scelta di questo materiale costruttivo dovrebbe basarsi sulla specifica combinazione di temperatura ed esposizione chimica, piuttosto che sulla sola temperatura.
Il calore radiante crea una sfida di tenuta diversa rispetto alla temperatura di contatto diretto.
Per le apparecchiature esposte a una notevole quantità di energia radiante, è possibile integrare una superficie riflettente nella struttura della guarnizione.
ILGuarnizione a girino in fibra di vetro alluminizzataCombina un substrato tessile in fibra di vetro con una superficie termoriflettente per applicazioni in cui la gestione del calore radiante è parte integrante dei requisiti di tenuta.
La fibra di basalto rappresenta un'ulteriore opzione tra le fibre minerali per la sigillatura termica industriale.

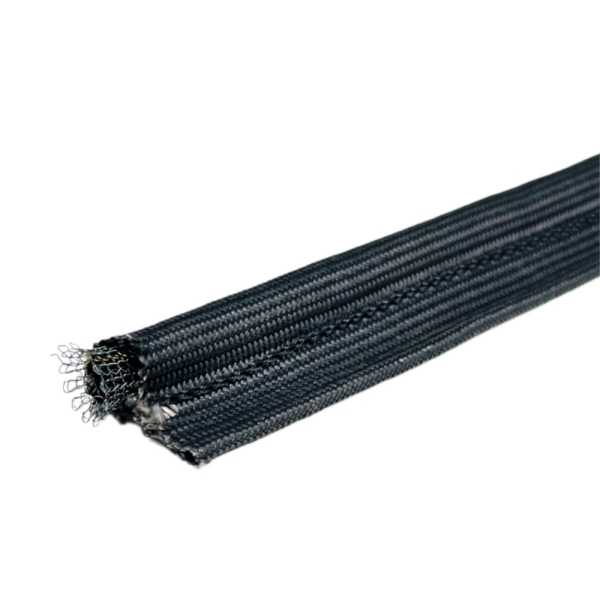

ILRivestimento in tessuto di basalto, nucleo in rete metallica, guarnizione a girinoCombina il rivestimento in basalto intrecciato con un nucleo interno in rete metallica, offrendo un equilibrio tra flessibilità del tessuto e rinforzo meccanico.
In alcuni ambienti di tenuta, si dà maggiore importanza alla resistenza all'abrasione e alla durabilità meccanica piuttosto che al raggiungimento della massima temperatura possibile.
In queste condizioni, un tessuto aramidico può essere combinato con un'anima in fibra termica.
ILRivestimento in aramide, anima in fibra di vetro, guarnizione a girino, nastro adesivoQuesto approccio viene applicato combinando un rivestimento esterno in aramide con un nucleo interno in fibra di vetro.
Nella definizione delle specifiche per le guarnizioni ad alta temperatura, il materiale di rivestimento riceve molta attenzione, ma anche il nucleo può essere altrettanto importante.
Il nucleo influisce sulla facilità con cui la lampadina si comprime, sulla forza con cui preme contro la superficie di accoppiamento e sulla capacità della lampadina di recuperare la sua forma originale dopo l'apertura della porta.

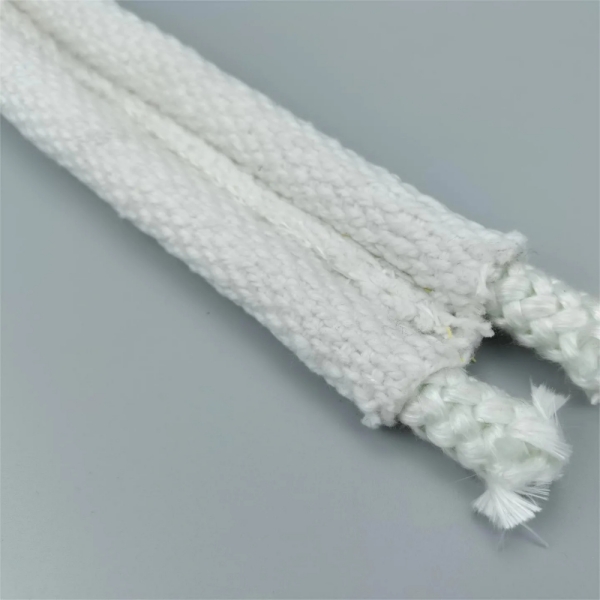

Un'anima in fibra di vetro produce un bulbo di tenuta morbido e non metallico. È utile laddove flessibilità e adattabilità sono più importanti del rinforzo metallico.
La densità e la struttura dell'anima in fibra di vetro influenzano la forza di chiusura e il comportamento alla compressione della guarnizione finita.
La fibra ceramica può essere utilizzata quando il nucleo stesso deve essere adatto ad ambienti termici più esigenti.
Può essere combinato con tessuto ceramico o tessuto di silice a seconda della superficie esterna richiesta e della struttura complessiva della guarnizione.

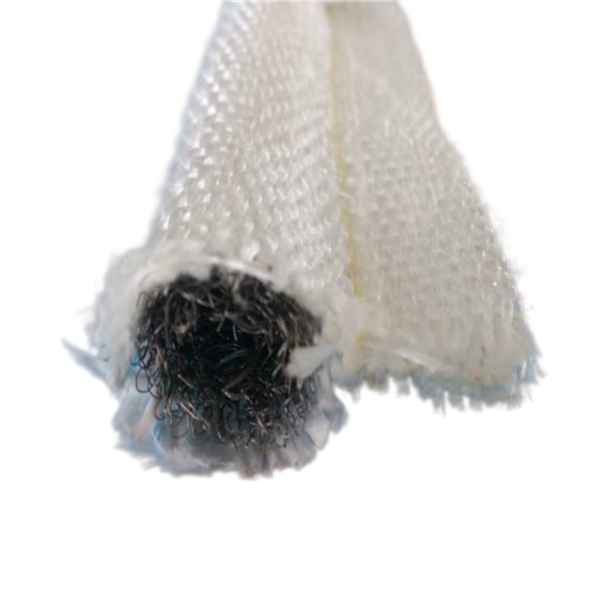

Un nucleo in acciaio inossidabile introduce un rinforzo metallico nella lampadina.
Questa costruzione può fornire un maggiore supporto strutturale e una maggiore resilienza laddove la guarnizione subisce ripetuti cicli di compressione.
È particolarmente rilevante per porte e pannelli industriali che si aprono frequentemente durante la produzione o la manutenzione.
Un nucleo metallico cavo non deve essere confuso con un nucleo convenzionale solido o a maglia fitta.
La sua struttura a centro aperto permette al bulbo di collassare più facilmente sotto pressione. Ciò può ridurre la forza necessaria per chiudere l'apparecchiatura, consentendo al contempo alla guarnizione di adattarsi a maggiori variazioni del gioco di tenuta.
Per questo motivo, unguarnizione a girino con nucleo cavoPuò essere particolarmente utile su porte di grandi dimensioni, sportelli di accesso e superfici di accoppiamento irregolari.
Il rinforzo in Inconel viene preso in considerazione quando il nucleo metallico stesso deve operare in un ambiente termico più gravoso.
Può essere abbinato a rivestimenti in silice o ceramica per creare una guarnizione in cui sia il tessuto esterno che il rinforzo interno sono selezionati per applicazioni gravose.

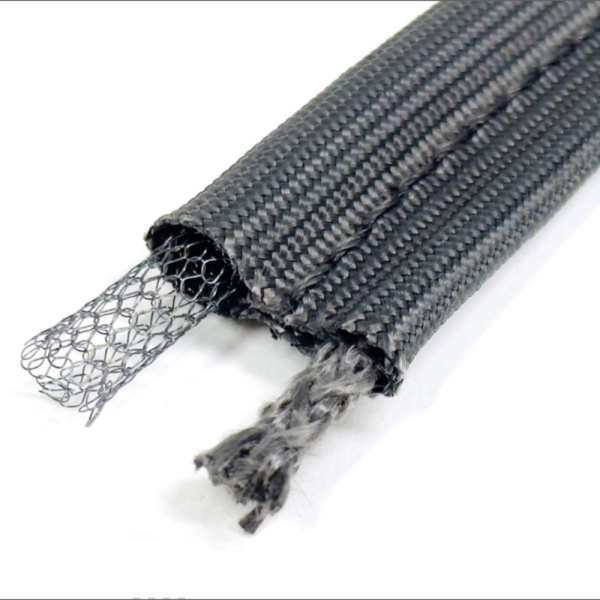

Le anime in rete metallica offrono un utile equilibrio tra rinforzo metallico e comprimibilità.
La lega della rete, il diametro del filo, la densità della maglia e la geometria del nucleo possono influenzare il modo in cui la lampadina reagisce sotto carico.
| Costruzione | Primario Chcaratteristica | Motivo tipico di selezione |
|---|---|---|
| Fibra di vetro + anima in fibra di vetro | Compressione morbida e non metallica | Sigillatura termica generale delle porte |
| Fibra di vetro + anima in acciaio inossidabile | Lampadina rinforzata | Compressione ripetuta e supporto meccanico |
| Fibra di vetro + anima cava in acciaio inox | Elevata comprimibilità | Minore forza di chiusura e spazi irregolari |
| Nucleo in silice e ceramica | Costruzione in fibra ad alta temperatura | Apparecchiature termiche esigenti |
| Nucleo in silice + Inconel | Rivestimento resistente alle alte temperature con rinforzo metallico | Condizioni termiche e meccaniche severe |
| Ceramica + Nucleo in ceramica | Sistema tessile/fibroso per alte temperature | Forni e fornaci |
| Nucleo in ceramica + Inconel | Rivestimento resistente alle alte temperature con anima rinforzata | Apparecchiature termiche che richiedono supporto metallico |
| Fibra di vetro PTFE + Anima in fibra di vetro | Superficie rivestita e nucleo morbido | Ambienti chimici o specifici di processo |
| Fibra di vetro alluminizzata | Superficie esterna riflettente | Esposizione al calore radiante |
| Anima in basalto e rete metallica | Tessuto minerale rinforzato | Tenuta termica e meccanica |
| Anima in aramide e fibra di vetro | Tessuto resistente con anima in fibra morbida | Applicazioni sensibili all'abrasione |
Uno degli errori più comuni negli acquisti è ordinare una guarnizione di ricambio basandosi solo sul diametro esterno.
Consideriamo tre guarnizioni a forma di girino con lo stesso diametro nominale del bulbo:
Le loro dimensioni esterne possono sembrare simili, ma la forza necessaria per comprimere ciascun bulbo può essere sostanzialmente diversa.
Ciò influisce sulla pressione di chiusura della porta, sul contatto di tenuta e sul comportamento a lungo termine.
Per i progetti di sostituzione, è quindi opportuno identificare, ove possibile, la struttura portante originale.
Il profilo a bulbo e coda è particolarmente utile laddove una guarnizione comprimibile deve rimanere meccanicamente fissata a una porta, un telaio, un portello o un pannello.
Le applicazioni industriali tipiche includono:
Lo sportello di un forno industriale presenta problemi di tenuta sia termica che meccanica.
La guarnizione può essere sottoposta a migliaia di cicli di compressione, mentre il telaio della porta si espande e si contrae al variare delle temperature di esercizio.
Un'anima in fibra di vetro morbida può essere appropriata quando la bassa forza di chiusura e la conformità sono prioritarie. Un'anima in acciaio inossidabile può essere scelta quando è richiesta una maggiore resilienza meccanica. Un'anima metallica cava può rappresentare un'altra opzione quando è necessaria una compressione sostanziale.
Ecco perché specificare semplicemente "guarnizione per porta del forno in fibra di vetro" è spesso insufficiente per una sostituzione mirata.
Le applicazioni in forno pongono maggiore enfasi sulla capacità di resistenza alla temperatura dei materiali.
A seconda dell'effettiva esposizione, la fibra di vetro può essere sostituita o integrata con fibra di vetro trattata con vermiculite, silice o tessuti ceramici.
Occorre considerare anche il nucleo interno. Un rivestimento esterno resistente alle alte temperature non rende automaticamente ogni nucleo interno adatto allo stesso ambiente operativo.
L'intero sistema di guarnizioni deve essere valutato come una struttura completa.
I forni e i sistemi di trattamento termico possono combinare temperature elevate con frequenti cicli termici e movimenti dimensionali.
In questo contesto, i rivestimenti tessili in silice e ceramica assumono particolare rilevanza, mentre le opzioni con anima in fibra ceramica e Inconel consentono di adattare la struttura interna alle condizioni di esercizio.
La temperatura non è l'unico fattore da considerare nella sigillatura di condotti e serrande.
Anche le vibrazioni, la pressione, l'allineamento delle superfici, la frequenza di apertura e la composizione chimica del gas di processo possono influenzare la scelta del materiale.
Un profilo a nucleo cavo può essere utile quando l'allineamento dei pannelli varia, mentre un nucleo metallico rinforzato può essere preferibile quando la guarnizione è soggetta a cicli meccanici ripetuti.
Un processo di selezione efficace dovrebbe iniziare dall'attrezzatura stessa, piuttosto che dal materiale di catalogo.
Registrare la temperatura normale continua, la temperatura di picco prevista e se la guarnizione è esposta direttamente a gas caldo, calore radiante o solo alla temperatura del telaio dell'apparecchiatura.
Verificare la presenza di oli, sostanze chimiche, umidità, abrasioni, polvere, contaminazione da processi e calore radiante.
Misura lo spazio tra la porta e il muro quando è chiusa. Se possibile, controlla diversi punti lungo il perimetro della porta, poiché lo spazio potrebbe non essere uniforme.
Il bulbo deve comprimersi a sufficienza per mantenere il contatto senza creare una forza di chiusura eccessiva.
A seconda dell'ambiente esterno, scegliere fibra di vetro, silice, ceramica, basalto, aramide o un tessuto rivestito appropriato.
Scegliere un nucleo in fibra, acciaio inossidabile, acciaio inossidabile cavo, Inconel o altro materiale in base alla rigidità, al recupero elastico e alla resistenza alla temperatura richiesti.
La larghezza e lo spessore della coda devono essere compatibili con la striscia di fissaggio, le viti, i rivetti, le clip, i bulloni o il canale di montaggio utilizzati sull'apparecchiatura.
Per un nuovo o un ricambionastro per guarnizioni a forma di girinoFornire dati di candidatura completi riduce il rischio di selezionare la costruzione errata.
Le combinazioni standard presenti nei cataloghi sono utili punti di partenza, ma non coprono ogni problema di tenuta industriale.
BSTFLEX è in grado di sviluppare guarnizioni a forma di girino personalizzate, variando il materiale di rivestimento, il rivestimento interno, il diametro del bulbo, la larghezza della coda e il profilo finale.
Ciò consente a un produttore OEM o a un tecnico di manutenzione di specificare una guarnizione in base all'ambiente operativo effettivo, anziché accettare una singola configurazione standard.
La logica ingegneristica può essere riassunta come segue:
Materiale di rivestimento + Struttura del nucleo + Geometria del profilo + Condizioni di applicazione = Guarnizione a girino finita
Il nastro di tenuta a forma di girino è un profilo di tenuta flessibile costituito da un bulbo comprimibile e una coda di montaggio piatta. Il termine può descrivere diverse combinazioni di rivestimento e anima, piuttosto che un singolo materiale specifico.
Tra le opzioni più comuni figurano tessuti in fibra di vetro, silice, ceramica, basalto e aramide, nonché fibra di vetro con rivestimenti superficiali in silicone, PTFE, vermiculite o alluminizzato.
A seconda del design, la lampadina può contenere fibra di vetro, fibra di silice o ceramica, rete metallica in acciaio inossidabile, rete cava in acciaio inossidabile, rete in Inconel o un altro nucleo appositamente progettato.
Le anime in fibra generalmente offrono una compressione più morbida rispetto ai rinforzi metallici densi, sebbene la rigidità effettiva dipenda dalla densità e dalla struttura dell'anima. Anche le anime metalliche cave possono offrire un'elevata comprimibilità unita alla resilienza metallica.
Un nucleo cavo è utile quando la lampadina deve comprimersi in modo significativo, l'apparecchiatura ha una forza di chiusura limitata o lo spazio di tenuta varia attorno alla porta o al pannello.
I nuclei in Inconel sono considerati adatti per applicazioni termiche impegnative in cui il rinforzo metallico stesso richiede capacità di resistenza alle alte temperature e stabilità meccanica.
Sì. La combinazione di materiali diversi è uno dei principali vantaggi della costruzione di guarnizioni a forma di girino. La silice può essere combinata con anime in ceramica o Inconel, il tessuto ceramico può essere abbinato a anime in ceramica o metalliche e la fibra di vetro può essere combinata con anime in fibra, acciaio inossidabile o metallo cavo.
Sì. Una guarnizione esistente, un disegno in sezione, delle fotografie e le dimensioni dell'apparecchiatura possono essere utilizzati per sviluppare un profilo OEM o di ricambio.
Non esiste un unico nastro sigillante a forma di girino che sia il migliore per ogni forno, fornace, essiccatoio o involucro termico. La soluzione corretta dipende da come il coperchio, l'anima e il profilo interagiscono nelle effettive condizioni operative.
BSTFLEX produce prodotti personalizzatiguarnizioni a girino, sigilli a girino e nastri per guarnizioni a girinoutilizzando molteplici materiali tessili, rivestimenti, anime in fibra e opzioni di rinforzo metallico.
Visualizza il completoGamma di guarnizioni e sigilli Tadpole BSTFLEXoppure inviate un campione della vostra guarnizione attuale, il disegno, la temperatura di esercizio, il diametro del bulbo, la larghezza della coda e la quantità richiesta per una valutazione e un preventivo.
