Soffietti con cerniera per installazione retrofit: accesso, chiusure e montaggio

Sostituire un soffietto usurato di una macchina diventa difficile quando non c'è un'estremità libera su cui far scorrere il nuovo rivestimento. Una cerniera longitudinale può offrire un'alternativa: basta aprire il rivestimento in tessuto, posizionarlo attorno al componente esistente e richiuderlo. Il vantaggio, tuttavia, dipende dall'intero gruppo, non dalla sola cerniera.

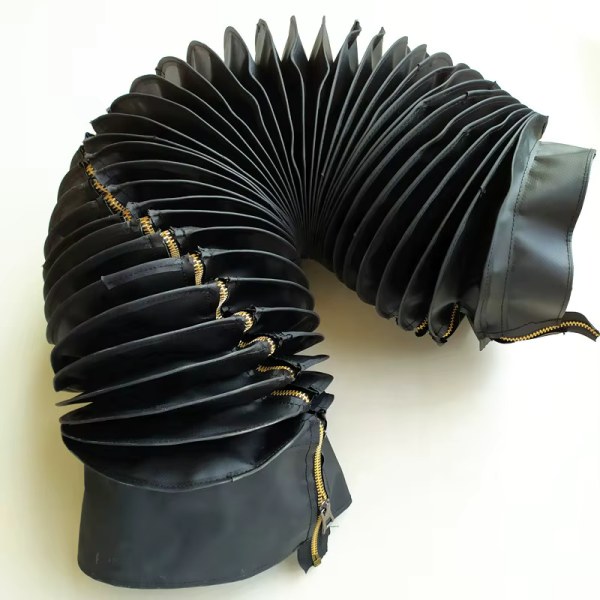

BSTFLEXsoffietto cucito con cernieraSono progettate per applicazioni che richiedono una protezione rimovibile attorno a steli, viti, alberi e attuatori dei cilindri. Per gli interventi di retrofit, la prima domanda da porsi è se il corpo in tessuto, i raccordi terminali e i supporti interni possano essere installati senza dover rimuovere il componente che si desidera evitare.

È possibile installare un soffietto con cerniera senza smontare la macchina?

A volte, ma non in tutte le installazioni. Un coperchio che si apre longitudinalmente potrebbe comunque contenere un anello di montaggio chiuso o una guida interna che non riesce a passare attorno all'albero esistente. Anche le protezioni vicine possono impedire l'accesso alla cerniera o ai dispositivi di fissaggio terminali.

Prima di effettuare l'ordine, identificare quali parti della macchina devono rimanere assemblate e quali coperture o staffe possono essere rimosse secondo la procedura di manutenzione approvata. Utilizzare queste informazioni per verificare la costruzione del soffietto proposta.

Selezionare la posizione della cerniera dal lato di manutenzione

La posizione più comoda della cerniera su una copertura mobile potrebbe risultare inaccessibile una volta montato il soffietto. Mostrare il lato di servizio sul disegno della macchina, includendo lo spazio necessario per una mano, il cursore e gli utensili utilizzati sui dispositivi di fissaggio terminali.

Per un coperchio rotondo, indicare la posizione di apertura su una vista laterale e specificare la direzione di visualizzazione. Per un coperchio rettangolare, identificare la faccia specifica e la sua relazione con i telai di montaggio. Mostrare inoltre la posizione del cursore quando il coperchio è completamente chiuso.

Verificare la posizione rispetto all'ambiente di lavoro effettivo. Una chiusura posizionata direttamente sotto un flusso di trucioli o un'uscita del liquido di raffreddamento potrebbe richiedere un orientamento diverso o una protezione aggiuntiva. Un'apertura comoda durante la fase di spostamento potrebbe risultare ostruita nella posizione designata per la manutenzione.

Qualora si preveda l'utilizzo di una patta protettiva, è necessario verificarne la sovrapposizione e lo spazio libero durante l'intero movimento. Non deve rimanere incastrata tra le pieghe, impigliarsi in elementi metallici adiacenti o impedire l'accesso alla cerniera.

Specificare i tipi di fissaggio terminali che possono essere riparati.

Su una copertura montata su collarino, identificare la superficie di appoggio, l'innesto utilizzabile del collarino e la posizione del morsetto. Verificare che il morsetto possa essere aperto e rimosso attorno al componente installato. Lasciare accesso al meccanismo di serraggio e mantenere il morsetto lontano dalle pieghe attive e dalla terminazione della cerniera, a meno che il progetto approvato non specifichi diversamente.

Su una copertura montata su flangia, mostrare come si fissano sia l'estremità in tessuto che la piastra di supporto. Una flangia in tessuto divisa, combinata con una piastra di supporto monoblocco inaccessibile, potrebbe comunque complicare la sostituzione. Concordare quali componenti verranno riutilizzati e quali apparterranno al nuovo gruppo del soffietto.

I raccordi terminali devono posizionare la copertura senza torcerla o disallineare i bordi della cerniera. Non applicare una forza di serraggio eccessiva per compensare un collare non adatto. Le dimensioni di fissaggio e i requisiti di serraggio devono essere conformi al disegno approvato e alle istruzioni della ferramenta.

Le guide interne meritano la stessa attenzione riservata ai supporti. Specificare se la vite o l'albero protetto ruota e chiedere come il soffietto rimarrà libero da ostacoli. Qualsiasi guida o supporto necessario per il funzionamento deve inoltre prevedere un percorso di installazione pratico.

Adattare la chiusura al requisito di accesso

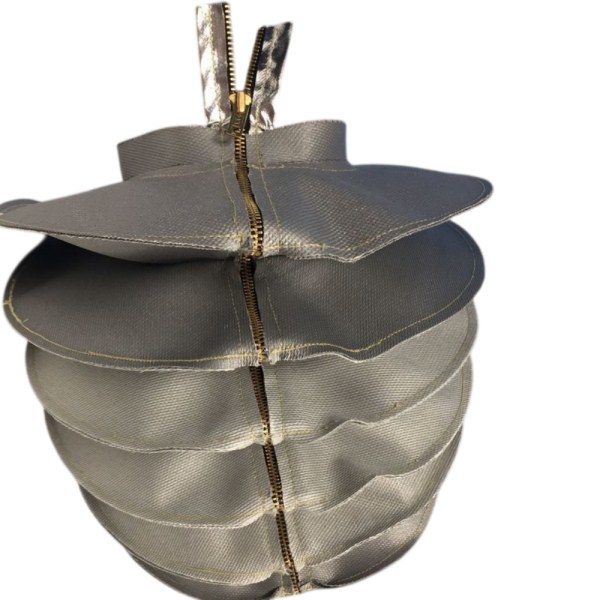

Una cerniera unisce i bordi longitudinali di un coperchio diviso appositamente progettato. Verificare se deve essere completamente separato per l'installazione o se deve aprirsi solo quanto basta per una specifica operazione di ispezione. Il punto di partenza, la direzione di apertura e l'accesso del cursore devono essere concordati prima della produzione.

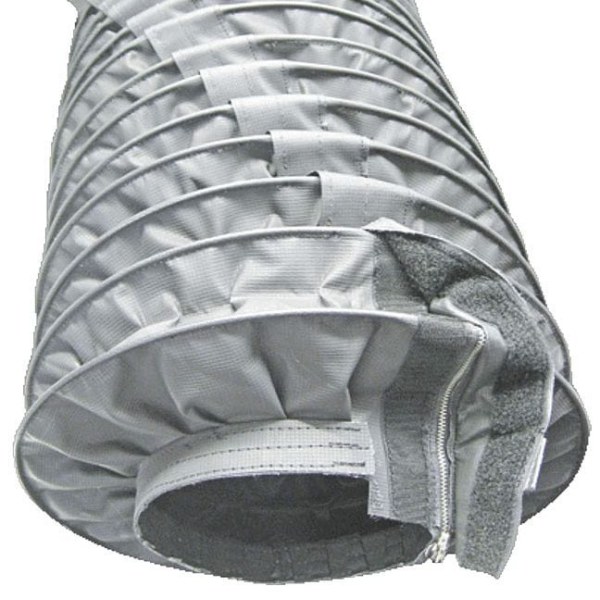

Le chiusure a strappo o a scatto possono essere prese in considerazione laddove sia opportuno un diverso sistema di apertura. Non devono essere considerate intercambiabili con una cerniera lampo: la sovrapposizione, la distanza di fissaggio, l'esposizione alla contaminazione e la forma della confezione piegata possono variare. Confrontate i diversi sistemi di chiusura proposti, anziché basare la vostra scelta unicamente sulla velocità di apertura di un campione sfuso.

Allo stesso modo, una costruzione rimovibile non è necessaria per ogni applicazione. Laddove è possibile installare un coperchio chiuso durante l'assemblaggio dell'apparecchiatura e l'apertura regolare non è necessaria, valutare tale opzione all'interno delgamma di soffietti cuciti su misuraSpecificare un'apertura longitudinale quando questa risolve un problema concreto di installazione o manutenzione.

Verificare il movimento con la cerniera completamente chiusa.

Una copertura di retrofit deve adattarsi alle sue condizioni operative, con la chiusura allacciata e entrambe le estremità fissate. Valutare lo spazio libero intorno al componente protetto, accanto al cursore e intorno al bordo esterno delle pieghe. La larghezza del tessuto della copertura aperta non determina lo spazio libero una volta installata.

Fornire le distanze di installazione più brevi e più lunghe tra gli stessi riferimenti di montaggio. Includere separatamente qualsiasi posizione di manutenzione definita o requisito di spostamento aggiuntivo.guida di misurazione per soffietti cuciti su misuraSpiega come registrare queste lunghezze e distinguere il corpo flessibile dai raccordi terminali.

Non cercare di ottenere una corsa maggiore lasciando la cerniera parzialmente aperta, tendendo eccessivamente la copertura o forzando le pieghe in uno spazio più piccolo. L'assemblaggio finale deve consentire il movimento richiesto entro il suo intervallo operativo approvato.

Per coperture chiuse ermeticamente o soggette a movimenti rapidi, richiedere una valutazione del flusso d'aria. La cerniera è un elemento di accesso, non una valvola di sfiato specifica. Qualsiasi sistema di ventilazione deve essere scelto tenendo conto delle condizioni di contaminazione.

Esaminare il tessuto e la chiusura come un unico assemblaggio.

Prima di scegliere un tessuto, specificare l'ambiente operativo. Includere dettagli sul liquido di raffreddamento o di pulizia, il contatto con l'olio, le particelle abrasive, i trucioli caldi, il calore radiante e la frequenza di flessione prevista. Una descrizione generica come "alta temperatura" o "resistente all'olio" non risolve importanti questioni di selezione.

Per le applicazioni esposte al calore, valutare congiuntamente il rivestimento, il tessuto di base, il filo da cucito, la cerniera, gli elementi di fissaggio e la ferramenta terminale. Né un tessuto termoresistente né gli elementi metallici della cerniera, presi singolarmente, determinano la temperatura massima sopportabile dall'intera copertura.

Non dare per scontato che una cerniera cucita e chiusa garantisca una tenuta stagna ai liquidi. Laddove siano fondamentali la resistenza a spruzzi di liquido refrigerante, lavaggi o particelle fini, specificare i requisiti di esposizione e di accettazione in modo che cuciture, chiusure, estremità ed eventuali aperture di ventilazione possano essere valutate come un sistema integrato.

L'esposizione a schegge pesanti o taglienti potrebbe richiedere una diversa struttura protettiva o una schermatura aggiuntiva. Descrivi i detriti specifici anziché considerare ogni soffietto in tessuto adatto a qualsiasi operazione di lavorazione.

Pianifica l'installazione e la verifica del ripristino del servizio.

L'installazione deve essere eseguita da personale autorizzato, attenendosi alla procedura di manutenzione della macchina e al disegno del soffietto approvato. Prima di iniziare qualsiasi intervento, isolare le fonti di energia pericolose, controllare l'energia accumulata, fissare i componenti per evitare movimenti indesiderati e verificare la sicurezza. Aprire una cerniera lampo non rende sicuro un meccanismo sotto tensione per la manutenzione.

Prima di rimuovere il vecchio coperchio, annotarne l'orientamento, la modalità di montaggio e la presenza di eventuali sfregamenti o danni. Pulire l'area circostante utilizzando un metodo compatibile con l'apparecchiatura, in modo da evitare che detriti vengano introdotti sul componente protetto.

Durante il montaggio, mantenere il tessuto non attorcigliato e allineare i bordi della chiusura corrispondente. Non utilizzare il cursore per tirare una copertura sottodimensionata o non allineata attorno al componente. Se la chiusura è ostruita, fermarsi e verificare la presenza di tessuto incastrato, detriti o un posizionamento errato, anziché applicare ulteriore forza.

Prima di rimettere in servizio l'apparecchiatura, verificare che entrambe le estremità siano fissate saldamente, che la cerniera sia completamente chiusa, che le parti allentate siano state rimosse e che siano presenti gli spazi di sicurezza previsti. Ripristinare le protezioni necessarie e seguire la procedura approvata dal sito per qualsiasi controllo del movimento controllato. Tenere il personale lontano dalle parti in movimento; isolare nuovamente l'apparecchiatura prima di effettuare le regolazioni.

Verificare che le pieghe si comprimano uniformemente, che la chiusura rimanga allineata e che il telo di copertura non interferisca con i componenti circostanti. Prima di accettare l'installazione, controllare la presenza di sfregamenti, trazioni anomale o deformazioni dovute all'aria. Un telo di copertura in tessuto non deve essere considerato un sostituto delle necessarie protezioni per il personale.

Mantenere la chiusura in buone condizioni

Durante la manutenzione programmata, ispezionare l'aggancio della cerniera, il cursore, le cuciture, le giunzioni terminali e le aree di fissaggio. Verificare la presenza di schegge incastrate, nastro adesivo strappato, pieghe danneggiate o segni che indichino che la copertura è stata tirata oltre il suo movimento previsto.

Utilizzare prodotti per la pulizia e lubrificanti solo se approvati per la chiusura e il tessuto selezionati. Una cerniera che diventa ripetutamente difficile da azionare richiede un controllo dell'allineamento, della contaminazione e dell'accessibilità, non semplicemente una maggiore resistenza durante la trazione. Impostare l'intervallo di ispezione in base al tipo di utilizzo dell'apparecchiatura e all'ambiente operativo, anziché presumere che un unico intervallo sia adatto a tutte le macchine.

Domande frequenti degli acquirenti sui soffietti di retrofit

È possibile aggiungere una cerniera a un soffietto chiuso già esistente?

Potrebbe essere possibile dopo una revisione costruttiva, ma praticare un'incisione non è una soluzione equivalente. L'apertura proposta necessita di un adeguato rinforzo dei bordi, di transizioni terminali e di un corretto allineamento della chiusura, e tutti i supporti interni devono rimanere funzionali. Inviate fotografie e dettagli costruttivi prima di modificare la copertura.

È possibile montare un soffietto con cerniera attorno allo stelo di un cilindro idraulico già installato?

Possono essere presi in considerazione quando l'apertura del tessuto, i fissaggi terminali e l'accesso per la manutenzione consentono l'installazione attorno all'asta. Verificare le superfici di ricezione e il percorso di montaggio a entrambe le estremità; la sola cerniera non garantisce che non sia necessario scollegare alcun componente del cilindro.

La cerniera di ricambio deve replicare la posizione di quella vecchia?

Non necessariamente. Mantieni la posizione attuale come riferimento, ma segnala eventuali problemi di accesso, accumulo di trucioli o sfregamenti. La posizione rivista deve essere verificata rispetto alla configurazione di montaggio e alla corsa completa prima di essere approvata.

Richiesta di soffietti con cerniera personalizzati per un progetto di ammodernamento.

Invia una fotografia dell'installazione che mostri il lato di servizio, le viste laterali di entrambi i supporti e uno schizzo quotato. Indica le lunghezze richieste a riposo e in estensione, lo spazio interno, lo spazio esterno massimo, la posizione proposta per la cerniera e qualsiasi guida o supporto.

Indicare quali componenti devono rimanere assemblati durante la sostituzione, le condizioni operative, la quantità e se la ferramenta di montaggio esistente verrà riutilizzata. Per i progetti OEM, includere la revisione del disegno e la sequenza di installazione prevista.

BSTFLEX può valutaresoffietto in tessuto con cerniera personalizzatain relazione a questi requisiti.Richiedi un preventivo per un manticecon i tuoi disegni e i dettagli della domanda, oppure invia un'e-mailsales@pkfiresleeve.comConfermare la disposizione di montaggio, l'accesso alla chiusura e la costruzione finale prima della produzione.
