Soffietti rotondi cuciti su misura per la protezione di macchine e cilindri

Soffietti rotondi cuciti

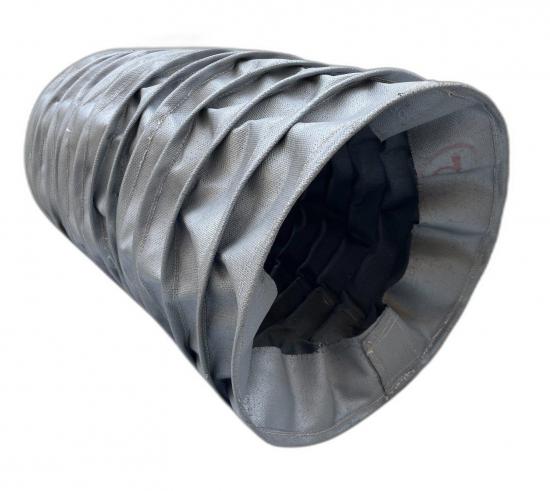

I soffietti rotondi cuciti BSTFLEX sono coperture protettive flessibili realizzate su misura, progettate per steli di cilindri idraulici, viti a ricircolo di sfere, viti trapezie, alberi, attuatori e altri componenti meccanici in movimento. La loro struttura a fisarmonica si espande e si comprime con il movimento dell'attrezzatura, contribuendo al contempo a proteggere i componenti di precisione da polvere, particelle abrasive, trucioli metallici, olio, refrigerante, calore e contaminazione industriale generale.

A differenza dei soffietti in gomma stampata standard, i soffietti in tessuto cucito possono essere prodotti in un'ampia gamma di diametri, lunghezze di corsa, lunghezze compresse e combinazioni di materiali. Ciò li rende particolarmente adatti per macchinari OEM, sistemi di protezione sostitutivi e applicazioni in cui i soffietti stampati standard non sono in grado di soddisfare le dimensioni o le condizioni operative richieste.

Costruzione personalizzata

Ogni soffietto rotondo cucito può essere prodotto in base alle dimensioni effettive e al movimento del componente protetto.

I parametri personalizzati tipici includono:

La relazione tra diametro interno, diametro esterno, profondità della convoluzione, lunghezza compressa e lunghezza estesa viene valutata in base alla corsa della macchina richiesta e allo spazio di installazione disponibile.

Opzioni dei materiali

La selezione del materiale è uno dei fattori più importanti per le prestazioni di un soffietto rotondo cucito.

BSTFLEX può produrre soffietti da una gamma di tessuti tecnici industriali, tra cui:

Tessuto in nylon spalmato
Adatto per la protezione generale delle macchine dove sono richieste flessibilità, resistenza all'abrasione e controllo della contaminazione.

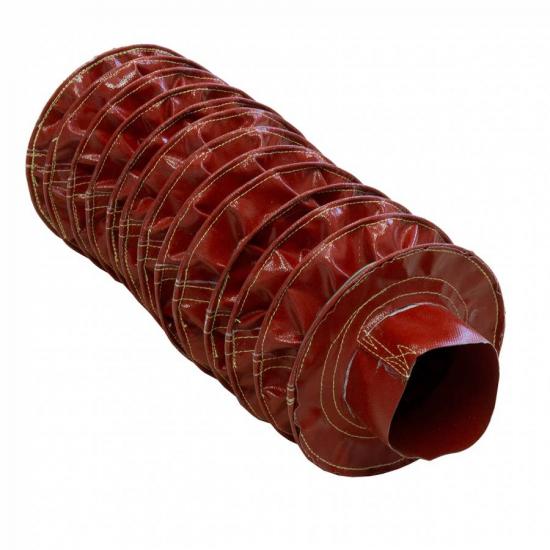

Tessuto in fibra di vetro spalmato al silicone
Consigliato per ambienti a temperatura elevata e macchinari esposti a calore, scintille o superfici calde.

Tessuto in fibra di vetro spalmato in PTFE
Adatto per applicazioni che richiedono resistenza alla temperatura, resistenza chimica e una superficie a bassa adesione.

Tessuto in fibra di vetro alluminizzata
Utilizzato dove è richiesta la riflessione del calore radiante attorno a forni, attrezzature di fonderia, componenti di scarico o altri processi ad alta temperatura.

Altri tessuti tecnici
È possibile sviluppare ulteriori strutture di tessuto in base ai requisiti di temperatura, olio, refrigerante, sostanze chimiche, abrasione e ambientali.

Protezione per steli di cilindri idraulici

Gli steli dei cilindri idraulici sono altamente sensibili alla contaminazione e ai danni meccanici. Polvere, particelle metalliche e detriti abrasivi possono accumularsi sugli steli esposti e compromettere nel tempo le guarnizioni e le prestazioni idrauliche.

Un soffietto personalizzato per cilindri idraulici forma una barriera protettiva flessibile attorno allo stelo, consentendo al contempo la normale estensione e retrazione.

I soffietti cuciti rotondi possono essere progettati per:

• Steli di cilindri idraulici

• Steli di cilindri pneumatici

• Attuatori lineari

• Cilindri di sollevamento

• Sistemi di posizionamento industriale

Protezione per viti a ricircolo di sfere e viti trapezie

Le viti a ricircolo di sfere e le viti trapezie richiedono superfici operative pulite per un movimento affidabile e una precisione di posizionamento.

I soffietti rotondi cuciti possono aiutare a isolare questi componenti da:

• Trucioli metallici

• Polvere di rettifica

• Refrigerante

• Contaminazione da olio

• Particelle abrasive

• Detriti generici di officina

I soffietti personalizzati per viti a ricircolo di sfere sono comunemente utilizzati su macchinari CNC, attrezzature di produzione automatizzate, sistemi di posizionamento e macchine utensili industriali.

Protezione per alberi e attuatori

I soffietti rotondi in tessuto possono essere utilizzati anche attorno a:

• Alberi rotanti o alternativi

• Alberi scanalati

• Attuatori lineari

• Mandrini

• Barre di guida

• Assemblaggi telescopici

• Cinematismi meccanici

La struttura flessibile plissettata consente movimenti ripetuti senza richiedere un involucro protettivo rigido.

Soffietti cuciti per alte temperature

Per macchinari che operano vicino a forni, attrezzature per processi a caldo, sistemi di scarico o fonti di calore radiante, BSTFLEX può produrre soffietti in tessuto per alte temperature utilizzando tessuti tecnici resistenti al calore.

A seconda dell'ambiente operativo, si possono prendere in considerazione fibra di vetro rivestita in silicone, fibra di vetro rivestita in PTFE, fibra di vetro alluminizzata e altri materiali per alte temperature.

La temperatura non è l'unico fattore di selezione. Il tessuto corretto dovrebbe essere valutato anche in base a:

• Calore radiante

• Temperatura di contatto diretto

• Esposizione alle scintille

• Olio e refrigerante

• Abrasione

• Sostanze chimiche

• Ciclaggio meccanico

• Servizio all'esterno o all'interno

Opzioni di montaggio

Possono essere incorporate diverse costruzioni delle estremità in base al design della macchina.

I metodi di montaggio tipici includono:

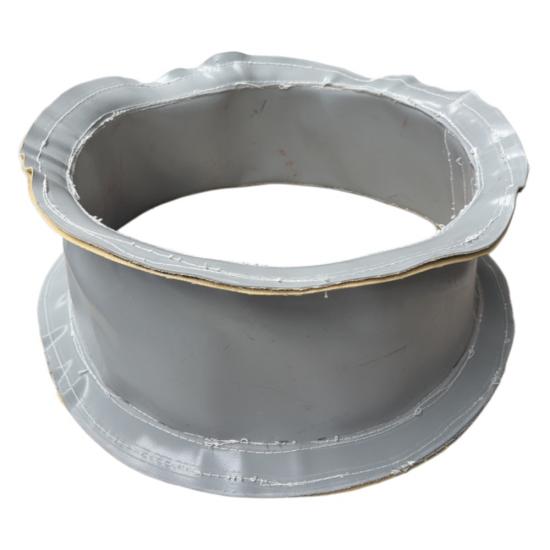

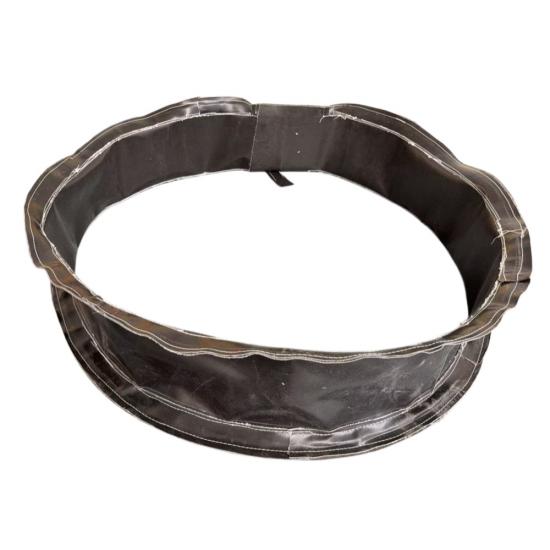

• Colletti in tessuto

• Estremità montate con fascetta

• Estremità flangiate

• Sezioni terminali rinforzate

• Montaggio con passacavo

• Sistemi di fissaggio personalizzati

Per i componenti che non possono essere facilmente scollegati, possono essere prodotti anche soffietti tondi aperti o con cerniera per facilitare l'installazione e la manutenzione.

Applicazioni

I soffietti tondi cuciti BSTFLEX sono adatti per un'ampia gamma di apparecchiature industriali, tra cui:

• Macchine CNC

• Macchine utensili

• Apparecchiature idrauliche

• Apparecchiature pneumatiche

• Automazione industriale

• Robotica

• Apparecchiature di sollevamento

• Macchinari per fonderia

• Apparecchiature per la lavorazione dei metalli

• Macchine da imballaggio

• Sistemi di movimentazione dei materiali

• Macchine per uso speciale

Informazioni richieste per un soffietto personalizzato

Per produrre il soffietto tondo cucito corretto, si prega di fornire le seguenti informazioni quando possibile:

1. Diametro interno

2. Diametro esterno massimo consentito

3. Lunghezza completamente compressa

4. Lunghezza completamente estesa

5. Corsa richiesta

6. Dimensioni di montaggio delle estremità

7. Temperatura di esercizio

8. Tipo di contaminazione o esposizione ambientale

9. Frequenza di movimento

10. Disegno, fotografia o campione esistente

Se le dimensioni complete non sono disponibili, BSTFLEX può anche valutare fotografie, disegni o un campione di soffietto esistente.

Perché scegliere i soffietti rotondi cuciti BSTFLEX

BSTFLEX combina la produzione tessile personalizzata con una vasta esperienza nei tessuti industriali resistenti al calore e protettivi. Ciò ci consente di sviluppare soffietti cuciti non solo per la protezione generale delle macchine, ma anche per applicazioni che coinvolgono temperature elevate, calore radiante e ambienti industriali impegnativi.

Supportiamo dimensioni personalizzate, materiali speciali, sviluppo di prototipi e produzione OEM.

Per un nuovo progetto, inviaci le dimensioni del soffietto, il disegno dell'attrezzatura, l'ambiente di lavoro e i requisiti di temperatura. BSTFLEX può consigliare un materiale e una costruzione adatti alla tua applicazione.
