Soffietti rettangolari cuciti su misura per la protezione delle macchine

Soffietti rettangolari cuciti

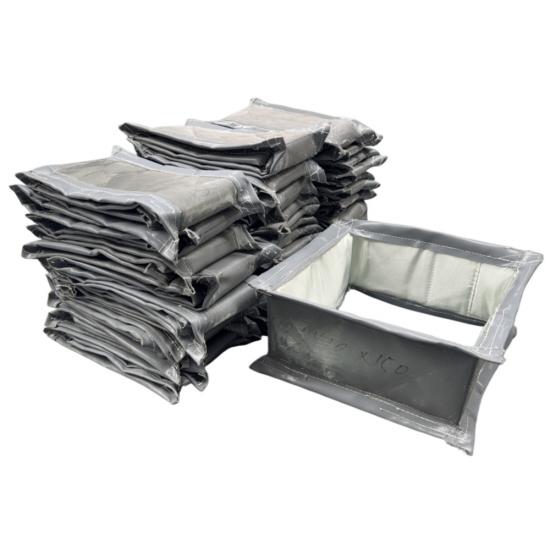

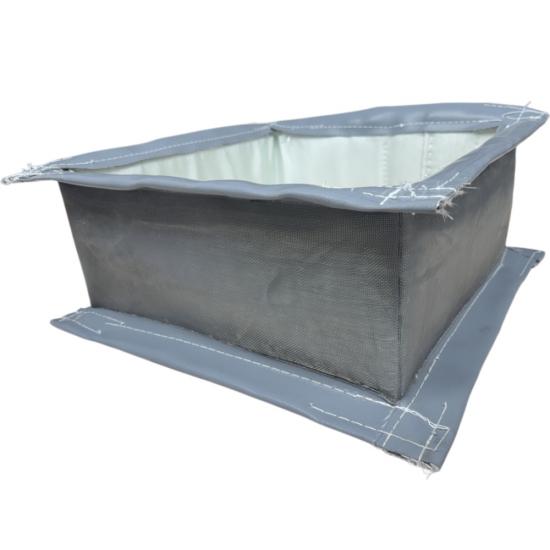

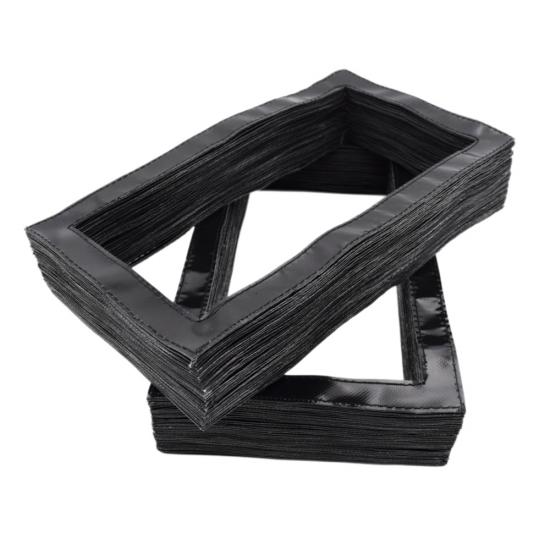

I soffietti rettangolari cuciti BSTFLEX sono coperture protettive realizzate su misura, progettate per guide lineari, guide di macchine, viti a ricircolo di sfere, viti trapezie, meccanismi di sollevamento, attuatori e altri componenti in movimento con geometria quadrata o rettangolare. La struttura flessibile a fisarmonica si estende e si comprime con il movimento della macchina, aiutando al contempo a isolare i componenti critici da polvere, trucioli metallici, particelle abrasive, olio, refrigerante, scintille e calore.

A differenza dei soffietti stampati standard, i soffietti rettangolari in tessuto possono essere progettati attorno all'ingombro effettivo della macchina, alla corsa e allo spazio di installazione. Larghezza, altezza, lunghezza estesa, lunghezza compressa, geometria della piega, disposizione di montaggio e struttura del tessuto possono essere tutti personalizzati per apparecchiature OEM, progetti di sostituzione e macchinari per scopi speciali.

Costruzione di soffietti rettangolari personalizzati

Ogni applicazione ha requisiti di movimento e spazio libero differenti. BSTFLEX può produrre soffietti rettangolari cuciti in base ai disegni del cliente, alle dimensioni dell'attrezzatura o a campioni esistenti.

La personalizzazione tipica include:

La profondità della piega e il numero di convoluzioni sono selezionati in base al rapporto di estensione richiesto, allo spazio compresso e al movimento operativo.

Opzioni dei materiali

Il materiale corretto dipende da più della sola temperatura. L'abrasione, il refrigerante, l'olio, le scintille, il calore radiante, le sostanze chimiche e la frequenza di movimento devono essere tutti presi in considerazione.

BSTFLEX può produrre soffietti rettangolari in tessuto utilizzando materiali come:

Tessuto in nylon rivestito

Adatto per la protezione generale delle macchine dove sono richiesti flessibilità, resistenza all'abrasione e controllo della contaminazione.

Tessuto in fibra di vetro rivestito in silicone

Progettato per ambienti ad alta temperatura, macchinari caldi e applicazioni esposte a scintille o calore radiante.

Tessuto in fibra di vetro rivestito in PTFE

Adatto dove sono richieste una maggiore resistenza alla temperatura, resistenza chimica e una superficie a bassa adesione.

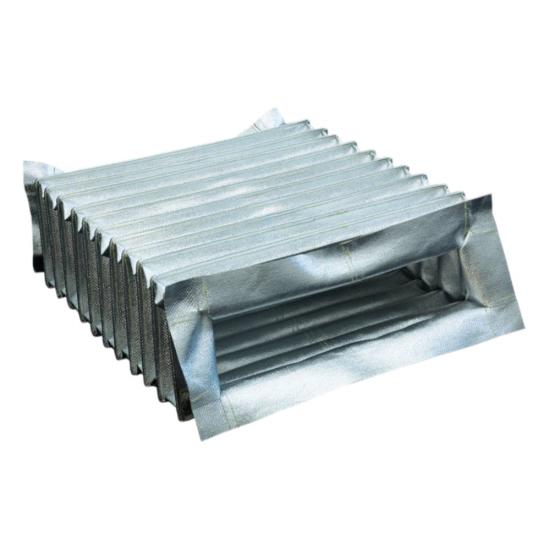

Tessuto in fibra di vetro alluminizzato

Consigliato per attrezzature situate vicino a forni, fonderie, linee di lavorazione a caldo o altre fonti di calore radiante.

Tessuti tecnici personalizzati

Altre combinazioni di materiali possono essere valutate in base all'ambiente di lavoro effettivo.

Protezione per guide macchina e guide lineari

I soffietti rettangolari sono particolarmente adatti per proteggere guide macchina e guide lineari esposte.

Durante la lavorazione o la produzione automatizzata, i sistemi di guida esposti possono incontrare:

• Trucioli metallici
• Detriti di rettifica
• Polvere
• Olio
• Liquido refrigerante
• Scintille
• Particelle abrasive

Un soffietto per guide macchina personalizzato aiuta a creare una barriera flessibile attorno a queste superfici in movimento, mantenendo la corsa richiesta.

Applicazioni CNC e di automazione

I soffietti rettangolari cuciti possono essere integrati in:

• Centri di lavoro CNC
• Fresatrici
• Sistemi di posizionamento lineare
• Robot industriali
• Apparecchiature di assemblaggio automatizzate
• Macchinari per l'imballaggio
• Meccanismi di sollevamento
• Attrezzature per la movimentazione dei materiali
• Macchine per scopi speciali
• Retrofit di macchine utensili

Sono particolarmente utili dove l'area protetta ha un profilo rettangolare o dove un soffietto rotondo non si adatterebbe allo spazio macchina disponibile.

Soffietti rettangolari per alte temperature

Per macchinari che operano vicino a forni, celle di saldatura, attrezzature di fonderia o processi di produzione a caldo, BSTFLEX può produrre soffietti rettangolari cuciti per alte temperature utilizzando tessuti tecnici resistenti al calore.

A seconda dell'applicazione, i materiali idonei possono includere fibra di vetro rivestita in silicone, fibra di vetro rivestita in PTFE, fibra di vetro alluminizzata e altri tessuti ingegnerizzati.

Il materiale deve essere selezionato in base a:

• Temperatura operativa continua
• Esposizione al calore a breve termine
• Calore radiante
• Esposizione a scintille o particelle calde
• Olio e liquido refrigerante
• Contatto chimico
• Abrasione
• Frequenza di flessione

Opzioni di montaggio e installazione

Diverse disposizioni di montaggio possono essere incorporate nel design dei soffietti, tra cui:

• Piastre di montaggio rigide
• Flange in tessuto
• Pannelli terminali rinforzati
• Estremità con montaggio a morsetto
• Occhielli
• Chiusure a strappo
• Aperture con cerniera
• Sistemi di fissaggio personalizzati

Per le apparecchiature che non possono essere facilmente smontate, le costruzioni divise o con cerniera possono semplificare l'installazione e la manutenzione.

Applicazioni tipiche

I soffietti rettangolari cuciti BSTFLEX possono essere utilizzati per:

• Guide per macchine utensili
• Guide lineari
• Viti a ricircolo di sfere
• Viti trapezie
• Assi CNC
• Tavole elevatrici
• Attuatori lineari
• Macchinari automatizzati
• Apparecchiature robotiche
• Macchinari per fonderia
• Apparecchiature per la lavorazione dei metalli
• Macchinari industriali speciali

Informazioni richieste per la produzione personalizzata

Per un preventivo accurato e una valutazione del design, si prega di fornire:

1. Larghezza interna
2. Altezza interna
3. Larghezza e altezza esterne massime consentite
4. Lunghezza a massima compressione
5. Lunghezza a massima estensione
6. Corsa o escursione richiesta
7. Dimensioni di montaggio
8. Temperatura operativa
9. Tipo di contaminanti o esposizione ambientale
10. Disegno, fotografia o campione esistente

BSTFLEX può sviluppare prototipi e soffietti rettangolari cuciti OEM in base a disegni, dimensioni o requisiti dell'applicazione.

Perché scegliere BSTFLEX

BSTFLEX combina la produzione di tessuti personalizzati con l'esperienza nei materiali di protezione termica industriale. Questo ci consente di produrre sia soffietti per macchine di uso generale che soffietti rettangolari ad alta temperatura per ambienti operativi più esigenti.

Sono disponibili dimensioni personalizzate, materiali speciali, configurazioni di montaggio e produzione OEM.

Per una nuova applicazione, inviateci le dimensioni della macchina, la corsa richiesta, l'ambiente operativo e fotografie o disegni tecnici per una valutazione.
