I soffietti rettangolari cuciti BSTFLEX sono coperture protettive flessibili personalizzate, progettate per guide di macchinari, binari lineari, viti a ricircolo di sfere, viti senza fine, attuatori e altri componenti mobili con profili quadrati o rettangolari. La loro struttura in tessuto a fisarmonica si espande e si comprime seguendo il movimento della macchina, contribuendo a proteggere le parti critiche da polvere, trucioli metallici, abrasioni, olio, liquido refrigerante, scintille e calore.
Ogni soffietto rettangolare in tessuto può essere personalizzato in larghezza, altezza, lunghezza estesa, lunghezza compressa, corsa, geometria di piegatura, materiale e configurazione di montaggio. I materiali disponibili includono nylon rivestito, fibra di vetro rivestita in silicone, fibra di vetro rivestita in PTFE, fibra di vetro alluminizzata e altri tessuti tecnici per applicazioni standard o ad alta temperatura.
Sono disponibili flange personalizzate, piastre di montaggio, estremità rinforzate, design a cerniera o a divisione per macchine CNC, apparecchiature di automazione, sistemi di sollevamento e macchinari industriali OEM.
ordine (moq):

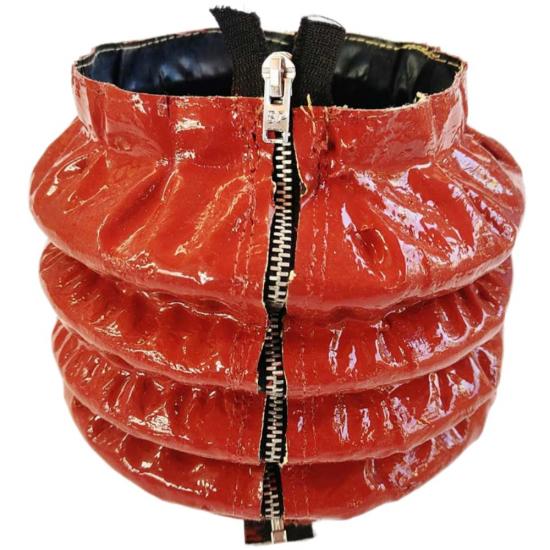

1I soffietti con cerniera cucita BSTFLEX sono coperture protettive flessibili personalizzate, progettate per macchinari in cui è richiesto un accesso rapido per l'installazione, l'ispezione o la manutenzione. Una cerniera integrata consente al soffietto di aprirsi longitudinalmente, permettendo di adattarlo a un'asta del cilindro, un albero, una vite, una guida o un attuatore esistenti senza dover smontare completamente l'apparecchiatura protetta.
Durante il funzionamento, la struttura in tessuto a fisarmonica si estende e si comprime seguendo i movimenti della macchina, contribuendo al contempo a proteggere i componenti critici da polvere, schegge metalliche, particelle abrasive, olio, liquido refrigerante, grasso, scintille e calore.
Questa struttura rimovibile rende i soffietti con cerniera particolarmente adatti per progetti di sostituzione, macchinari e attrezzature che richiedono una manutenzione frequente, dove l'installazione di soffietti chiusi convenzionali risulta difficoltosa.
Il vantaggio principale di un soffietto con cerniera è la facilità di manutenzione.
Un soffietto monoblocco convenzionale potrebbe richiedere la rimozione di alberi, aste o altri componenti della macchina prima dell'installazione. Un soffietto divisibile con cerniera, invece, può essere aperto, avvolto attorno al componente e richiuso in posizione.
Questo può semplificare:
Anche CQM posiziona soffietti con cerniera per facilitare lo smontaggio e la manutenzione della macchina, mantenendo al contempo la protezione durante il funzionamento.
A seconda dell'applicazione, è possibile selezionare diversi sistemi di chiusura.
BSTFLEX è in grado di produrre soffietti con le seguenti caratteristiche:
In genere, la cerniera lampo è preferibile quando è necessario un accesso ripetuto e una chiusura longitudinale più sicura.
Le chiusure a strappo possono essere adatte laddove la rapidità di applicazione e rimozione è più importante.
Per determinate applicazioni industriali, è possibile integrare anche chiusure a scatto.
Ogni soffietto cucito con cerniera può essere realizzato in base alle dimensioni e alla corsa effettive del componente della macchina da proteggere.
| Specifiche | Opzioni disponibili |
|---|---|
| Forma a soffietto | Rotondo, rettangolare o personalizzato |
| Dimensioni interne | Costume |
| Dimensioni esterne | Costume |
| Lunghezza estesa | Costume |
| Lunghezza compressa | Costume |
| Colpo | Secondo il percorso della macchina |
| Chiusura | Cerniera, velcro, bottone a pressione o personalizzato |
| Tessuto | In base all'ambiente operativo |
| Montaggio | Collare, flangia, morsetto o personalizzato |
| Rinforzo | Opzionale |
| Produzione | Produzione di prototipi e OEM |
La profondità di avvolgimento, il numero di pieghe e la posizione di chiusura possono essere progettati in base allo spazio di installazione e ai requisiti di movimento.
La scelta del materiale dipende dal tipo di contaminazione, dalla temperatura di esercizio e dalle condizioni meccaniche.
BSTFLEX è in grado di produrre soffietti in tessuto con cerniera utilizzando una vasta gamma di tessuti tecnici.
Adatto ad applicazioni industriali generiche che richiedono flessibilità, resistenza all'abrasione e protezione contro polvere, sporco, olio e contaminazioni tipiche degli ambienti di lavoro.
Adatto per macchinari ad alta temperatura e applicazioni esposte a calore, scintille o superfici calde.
Consigliato laddove siano richieste resistenza chimica, capacità di operare ad alte temperature e ridotta adesione superficiale.
Adatto per applicazioni esposte a calore radiante in prossimità di forni, fonderie, sistemi di aspirazione o apparecchiature per processi ad alta temperatura.
È possibile sviluppare altre strutture di tessuto in base ai requisiti di temperatura, abrasione, olio, grasso, esposizione a sostanze chimiche e flessibilità.
CQM offre anche soffietti con cerniera realizzati in nylon rivestito, fibra di vetro e tessuti alluminizzati per resistere a oli, acidi, ossidazione e alte temperature, confermando che l'ingegneria dei materiali è un fattore di acquisto importante in questa categoria di prodotti.
I soffietti con cerniera cucita sono particolarmente pratici per i cilindri idraulici e pneumatici già installati sui macchinari.
Anziché rimuovere il cilindro o scollegare il gruppo stelo, è possibile aprire il soffietto e installarlo attorno al componente esistente.
Le applicazioni tipiche includono:
Il soffietto contribuisce a ridurre l'esposizione della superficie dell'asta a particelle abrasive e contaminanti che altrimenti potrebbero compromettere le guarnizioni e le interfacce mobili.
Le viti a ricircolo di sfere e le viti di comando utilizzate nelle macchine utensili e nei sistemi di automazione sono vulnerabili a trucioli metallici, polvere di rettifica, liquido refrigerante e altri contaminanti.
I soffietti con cerniera personalizzati possono fornire un involucro protettivo rimovibile attorno a questi componenti, consentendo al contempo un accesso più agevole per la manutenzione.
L'equipaggiamento tipico comprende:
I soffietti con cerniera possono essere progettati anche per:
Il sistema CQM identifica aste, viti e guide dei cilindri tra i principali componenti dei macchinari protetti da soffietti con cerniera.
Per i macchinari situati in prossimità di forni, fonderie, aree di saldatura o altre apparecchiature per la lavorazione ad alta temperatura, BSTFLEX è in grado di produrre soffietti con cerniera resistenti alle alte temperature, utilizzando tessuti tecnici termoresistenti.
La costruzione idonea dipende da:
Anche la cerniera e il filo da cucito devono essere scelti in base all'ambiente di utilizzo, e non solo in base al tessuto esterno.
Le configurazioni di montaggio personalizzate possono includere:
Ciò consente di integrare il soffietto sia nei nuovi macchinari OEM che negli interventi di ammodernamento su apparecchiature esistenti.
Il soffietto con cerniera cucita BSTFLEX può essere utilizzato per:
Per richiedere un preventivo, si prega di fornire:
BSTFLEX è in grado di produrre prototipi, ricambi e soffietti con cerniera OEM in base ai disegni del cliente e ai requisiti applicativi.
BSTFLEX unisce la cucitura industriale personalizzata a una vasta esperienza nei tessuti tecnici resistenti al calore. Questo ci permette di sviluppare sia soffietti rimovibili per uso generale, sia soffietti con cerniera per alte temperature, ideali per ambienti industriali esigenti.
Sono disponibili dimensioni personalizzate, diversi sistemi di chiusura, tessuti speciali e configurazioni OEM.
Inviaci le dimensioni della tua apparecchiatura, l'ambiente operativo, la corsa richiesta e le foto dell'installazione per la valutazione.
