Giunti di dilatazione in tessuto per acciaierie e condotti di scarico di forni

Un giunto di dilatazione in tessuto per un'acciaieria deve essere specificato per la sua posizione esatta nel sistema di scarico. Un collegamento vicino a un forno, un condotto di estrazione raffreddato e un ingresso del ventilatore possono appartenere alla stessa linea di processo, ma non sono necessariamente soggetti alla stessa temperatura, pressione, carico di polvere o movimento.

I giunti di dilatazione in tessuto forniscono collegamenti flessibili in condotti per gas a bassa pressione idonei. Accolgono la dilatazione termica specificata e lo spostamento delle apparecchiature mantenendo la tenuta del gas richiesta. Nel servizio di scarico dei forni, il nastro flessibile, l'isolamento, gli attacchi e la protezione interna devono lavorare insieme come un assieme.

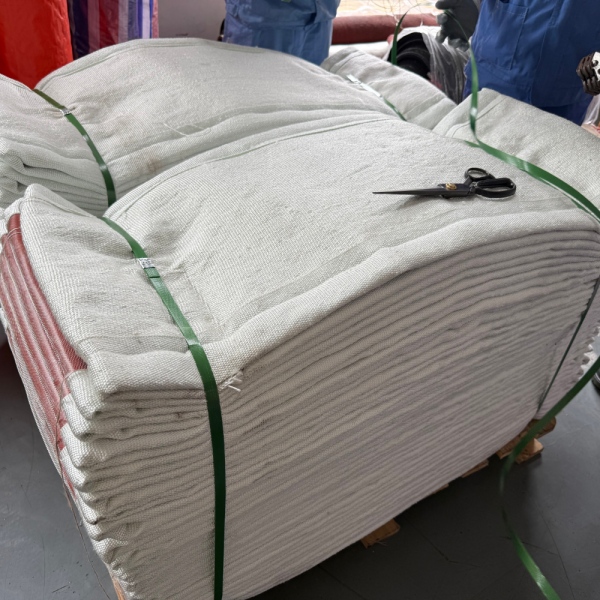

BSTFLEX produce giunti di dilatazione in tessuto non metallico personalizzati per applicazioni industriali di canalizzazione, aria calda, scarico e gas di combustione. Configurazioni rotonde, rettangolari e specifiche per il progetto possono essere valutate a partire dai disegni del cliente e dai dati operativi.

Dove si inseriscono i giunti di dilatazione in tessuto nelle condutture degli impianti siderurgici

Il nome dell'apparecchiatura è il punto di partenza, non la specifica completa. Identificare il collegamento sul disegno dell'impianto e spiegare cosa lo raggiunge durante il normale funzionamento, l'avvio, l'arresto e le condizioni di guasto plausibili.

Lo scarico del forno ad arco elettrico richiede una revisione specifica per la posizione

Un sistema di depolverazione del forno ad arco elettrico può includere condotti primari raffreddati ad acqua, raffreddamento supplementare del gas, estrazione secondaria dei fumi, filtrazione e ventilatori a tiraggio indotto. Queste sezioni svolgono funzioni diverse e non dovrebbero ricevere una specifica generica per giunti di dilatazione.

Un connettore in tessuto non sostituisce automaticamente un condotto raffreddato ad acqua, un collegamento scorrevole o un altro componente progettato per i gas di scarico diretti del forno. Il progettista del sistema deve approvare il punto di installazione proposto e i limiti operativi. La temperatura di processo del forno non sostituisce la temperatura del gas misurata o calcolata in quel collegamento.

Allo stesso modo, non si deve presumere che un giunto di dilatazione per condotto fisso possa accogliere l'inclinazione del forno, il sollevamento del tetto o altri grandi spostamenti dell'apparecchiatura, a meno che tale movimento non sia stato esplicitamente incluso nella sua progettazione.

Il ciclo termico è importante quanto la temperatura di picco

Per un giunto di dilatazione per condotto di forno, registrare come cambia la temperatura invece di fornire solo il suo valore più alto. Un servizio di scarico costante e un collegamento esposto a ripetute escursioni termiche possono richiedere valutazioni diverse anche quando le loro temperature massime sono simili.

Le informazioni utili includono la temperatura operativa normale, la temperatura massima di escursione, la durata dell'escursione, la frequenza di riscaldamento e raffreddamento e il corrispondente movimento del condotto. Evitare di presumere che ogni condotto di scarico del forno ritorni alla temperatura ambiente dopo ogni ciclo di produzione.

Un giunto di dilatazione in tessuto per alte temperature può utilizzare isolamento e protezione lato caldo per mantenere i suoi materiali di tenuta entro l'intervallo operativo previsto. La capacità di temperatura appartiene all'intera costruzione, non semplicemente al tessuto con la classificazione pubblicata più alta.

Il calore radiante esterno è un input di progettazione separato

Il gas all'interno del condotto non è l'unica possibile fonte di calore. L'apertura di un forno vicino, la superficie di un'apparecchiatura calda o un prodotto riscaldato possono esporre l'esterno dell'elemento flessibile alle radiazioni.

Riportare la posizione, la distanza e l'orientamento del giunto rispetto alle fonti di calore vicine. Le fotografie delle apparecchiature circostanti possono aiutare a identificare l'esposizione che manca in una specifica della temperatura del condotto.

Qualsiasi schermo o copertura esterna proposta dovrebbe essere esaminata per la dissipazione del calore, lo spazio libero per il movimento e l'accesso per la manutenzione. Non dare per scontato che avvolgere l'intero giunto in ulteriore isolamento ne migliorerà le prestazioni.

Per la relazione tra temperatura di processo, isolamento e temperatura dello strato di tenuta, leggere giunti di dilatazione in tessuto per alte temperature per condotti di gas di scarico.

La protezione dalla polvere inizia con il percorso del flusso

Laddove lo scarico trasporta solidi abrasivi, un rivestimento può proteggere la cinghia flessibile dal flusso diretto. Una barriera di accumulo affronta un problema diverso: l'accumulo di particolato nella cavità del giunto. Nessuno dei due componenti deve essere trattato come un sostituto della membrana di tenuta del gas.

Specificare le condizioni delle particelle, la direzione del flusso e i dati di velocità disponibili. Includere nel disegno gomiti, serrande o cambi di sezione vicini. Esaminare la sovrapposizione e lo spazio libero del rivestimento durante tutto il movimento richiesto, non solo nella posizione di arresto.

Una cinghia più spessa non eliminerà il contatto metallo-tessuto né ripristinerà lo spazio di movimento occupato dai depositi.

La pressione negativa e la pulsazione del ventilatore necessitano di un'attenzione separata

La pressione negativa può tirare la cinghia verso l'interno; le fluttuazioni di pressione vicino a ventilatori o serrande possono causare ripetuti sfarfallii. Entrambe le condizioni necessitano di una valutazione insieme alla geometria del giunto e allo spazio libero interno.

Indicare la pressione operativa e di progetto con segno e unità di misura. Riportare transitori noti, ampiezza di vibrazione e frequenza ove disponibili. Non interpretare la flessibilità visibile come prova che la cinghia stia operando entro i suoi limiti di progetto.

Anche una bassa forza elastica del tessuto non significa carico zero sulla struttura circostante. I carichi legati alla pressione e i requisiti di supporto rimangono parte della progettazione del sistema di condotti.

Selezionare i materiali in base alla loro funzione nel giunto

L'elemento flessibile potrebbe necessitare di rinforzo, tenuta del gas, protezione termica e resistenza ambientale. Queste funzioni non devono necessariamente essere fornite dallo stesso materiale.

La nostra guida ai materiali per giunti di dilatazione in tessuto spiega i diversi ruoli di PTFE, silicone, fibra di vetro e silice. La tabella seguente applica tale distinzione ai progetti di scarico di forni.

Queste sono possibili funzioni dei componenti, non una sequenza standard di strati o una dichiarazione che ogni tessuto elencato sia adatto a ogni applicazione siderurgica. Il tessuto intrecciato non rivestito non deve essere considerato come una tenuta stagna completa. Anche un tessuto rivestito per uso generale richiede la conferma della sua idoneità per la costruzione del giunto di dilatazione previsto.

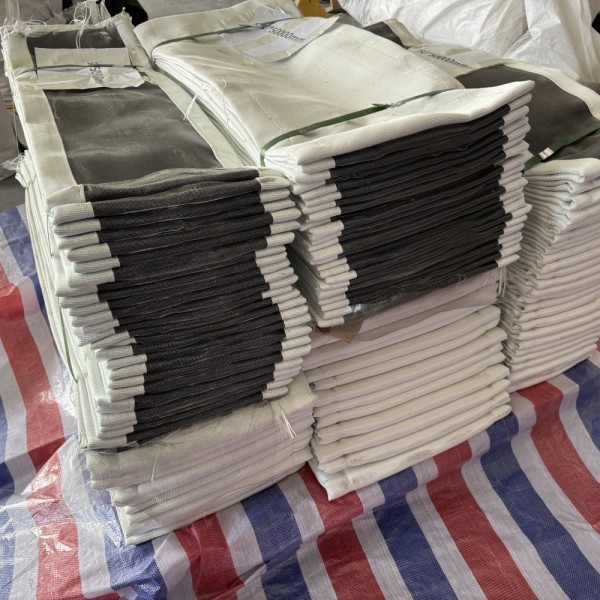

BSTFLEX fornisce una gamma di tessuti per alte temperature. Per i giunti fabbricati, specificare le prestazioni richieste dal nastro assemblato e dalle sue giunture invece di fare affidamento solo sul peso, lo spessore o il nome del rivestimento del tessuto.

I condotti rotondi e rettangolari richiedono registrazioni dimensionali diverse

I sistemi di scarico degli impianti siderurgici utilizzano geometrie di condotti differenti. Non dare per scontato che l'apertura sia rettangolare solo perché l'installazione è grande.

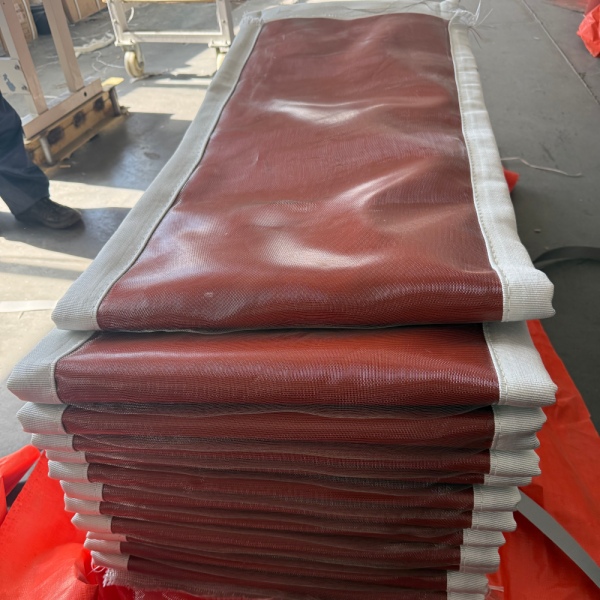

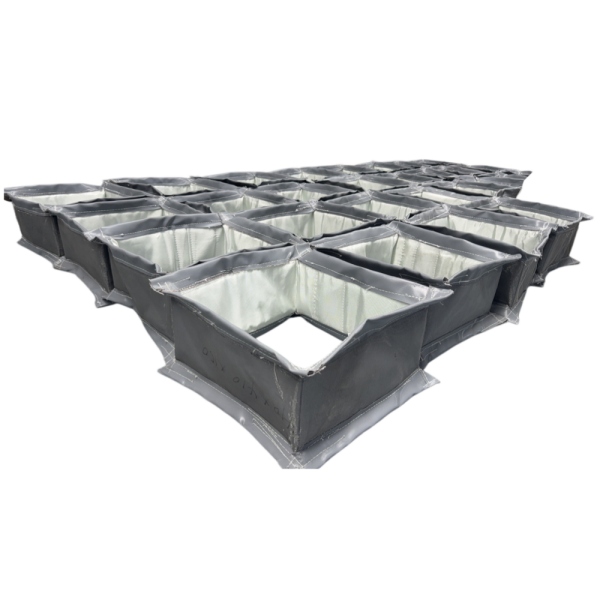

Per i collegamenti rotondi, identificare il diametro dell'apertura, il diametro di fissaggio, i dettagli della flangia e l'orientamento del modello dei fori. Per i collegamenti rettangolari, registrare larghezza, altezza, geometria degli angoli e le dimensioni rilevanti su entrambe le estremità.

Mantenere la distanza di collegamento installata separata dalla larghezza sviluppata del nastro in tessuto. Le aree di serraggio e la parte flessibile libera devono essere prese in considerazione nel progetto approvato.

Per i grandi collegamenti rettangolari, il nostro articolo sui giunti di dilatazione in tessuto rettangolari per condotti industriali copre in modo più dettagliato angoli, geometria di fissaggio e gioco del rivestimento.

Specificare il movimento da una posizione di installazione concordata

Il requisito di movimento dovrebbe identificare separatamente la compressione e l'estensione assiale, lo spostamento laterale in entrambe le direzioni trasversali e il movimento angolare attorno ad assi definiti. Indicare quali movimenti si verificano simultaneamente.

Un pre-set a freddo intenzionale è diverso da un disallineamento di installazione imprevisto. Entrambi devono essere registrati in modo che il produttore comprenda la posizione di partenza e il movimento richiesto durante il servizio.

Chiedere all'ingegnere del sistema di condotti di stabilire lo spostamento operativo. Non stimare la capacità di movimento di un giunto dalla laschezza di un nastro esistente. Confermare che i rivestimenti, i componenti isolanti e le strutture circostanti rimangano liberi durante tutto l'inviluppo di movimento approvato.

La sostituzione dovrebbe affrontare il guasto, non solo le dimensioni

Un ordine ripetuto è semplice solo quando la specifica precedente rimane appropriata. Prima di sostituire un giunto di dilatazione di un impianto siderurgico, raccogliere la sua cronologia di servizio, fotografie, registrazioni dimensionali ed eventuali modifiche al processo dall'installazione.

Registrare le osservazioni piuttosto che presumere una causa. L'usura accanto a un rivestimento, lo strappo su un morsetto, i depositi all'interno della cavità e lo scolorimento localizzato richiedono indagini diverse. Un tessuto a temperatura più elevata non risolverà necessariamente i danni causati da contatto, disallineamento o movimento limitato.

Per la procedura di ispezione e ordinazione, vedere giunti di dilatazione in tessuto di ricambio: come misurare e specificare un giunto esistente.

L'ispezione pratica e lo smontaggio devono essere eseguiti da personale autorizzato secondo le procedure di isolamento, accesso sicuro e permessi del sito. Confermare le condizioni di temperatura e pressione sicure, il supporto adeguato dei condotti ed eventuali rischi di contaminazione prima di manomettere il giunto. Non allentare un collegamento di scarico in funzione.

Informazioni tecniche per un preventivo di giunto di dilatazione per acciaieria

Preparare una specifica per ogni tag dell'apparecchiatura. Contrassegnare le informazioni mancanti come sconosciute piuttosto che presumere che tutti i giunti sulla stessa linea di scarico abbiano requisiti identici.

Produzione personalizzata e pianificazione dei fermi impianto

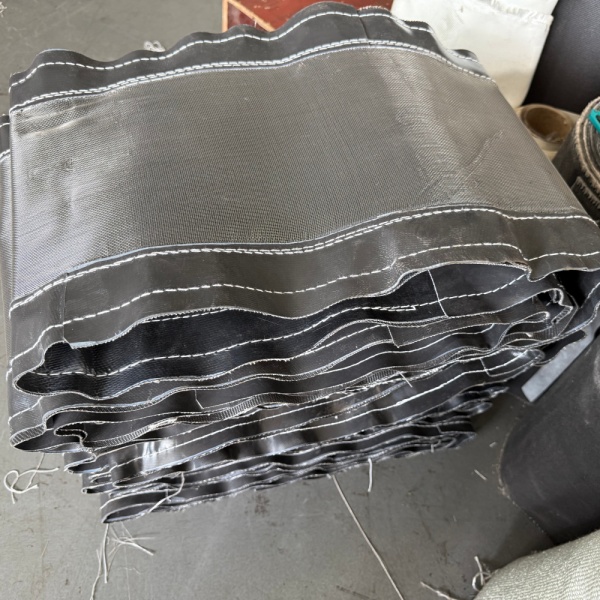

BSTFLEX supporta la produzione basata su disegno di nastri flessibili e assemblaggi personalizzati per applicazioni su condotti industriali. Come produttore di giunti di dilatazione in tessuto, valutiamo la geometria richiesta, la costruzione del materiale e l'ambito di fornitura dalle informazioni fornite per il progetto.

Per le sostituzioni durante i fermi impianto, distinguere l'elemento flessibile da eventuali telai, rivestimenti, isolamento e componenti di fissaggio. Concordare se il nastro viene fornito aperto o chiuso, come verrà completata l'eventuale chiusura in loco e quali parti sono incluse nel preventivo.

Risolvere le differenze dimensionali e i dati operativi mancanti prima di approvare la fabbricazione. Il disegno finale dovrebbe identificare il riferimento di installazione, i requisiti di movimento, la costruzione del materiale e i collegamenti alle apparecchiature mantenute.

Richiedi un giunto di dilatazione in tessuto per condotti di scarico di forni

Per una nuova linea di scarico di un'acciaieria o un collegamento di sostituzione, inviare a BSTFLEX la posizione dell'apparecchiatura, il disegno e le condizioni operative. Le configurazioni del prodotto e le opzioni di personalizzazione sono disponibili sulla nostra pagina giunto di dilatazione in tessuto personalizzato.

Una richiesta utile include le dimensioni del condotto, la temperatura normale e massima, la pressione, le condizioni di gas e polvere, il movimento, l'esposizione al calore esterno e l'ambito di fornitura richiesto. Le richieste di sostituzione dovrebbero includere anche fotografie, cronologia di servizio e la finestra di fermo impianto pianificata.

Richiedi un preventivo per un giunto di dilatazione in tessuto personalizzato
