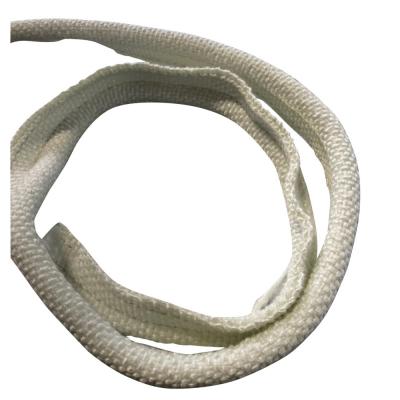

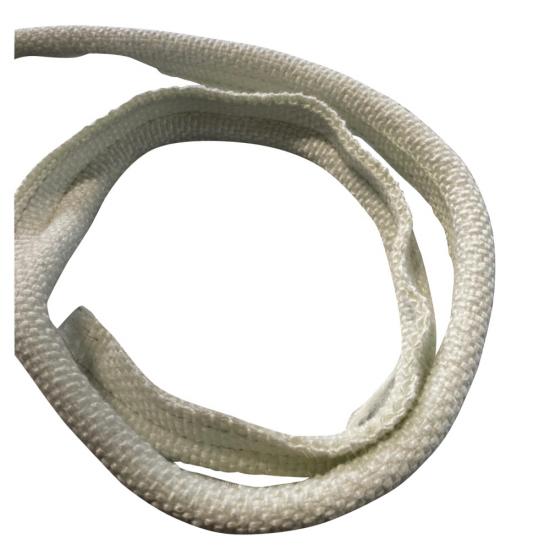

La guarnizione Tadpole con rivestimento e anima in fibra di vetro è un profilo di tenuta termica flessibile, realizzato con un rivestimento esterno in fibra di vetro intrecciata che avvolge un'anima in fibra di vetro comprimibile. La sua struttura interamente in fibra di vetro fornisce una guarnizione morbida e conformabile, ideale per porte di forni industriali, pannelli di accesso a forni, contenitori riscaldati e altre apparecchiature termiche.
A differenza delle guarnizioni a bulbo con anima metallica, l'anima in fibra di vetro produce una risposta alla compressione più morbida e segue facilmente le piccole variazioni della superficie di accoppiamento. Quando la porta o il pannello si chiudono, il bulbo si comprime per riempire lo spazio di tenuta, mentre la coda piatta integrata mantiene la guarnizione saldamente in posizione.

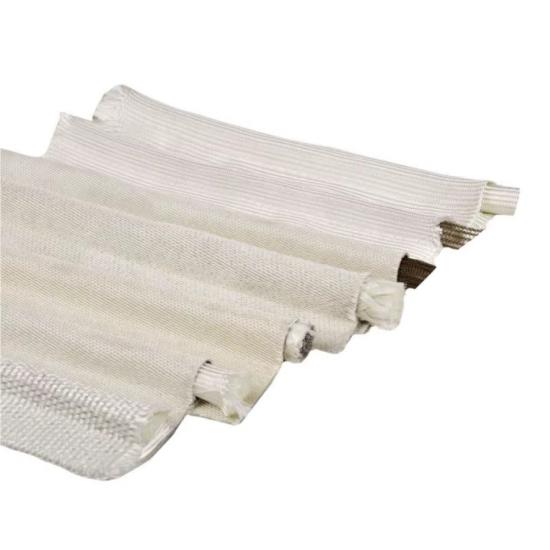

BSTFLEX produce guarnizioni a forma di girino in fibra di vetro con diametri del bulbo, larghezze della coda, lunghezze e profili personalizzati. I prodotti possono essere sviluppati a partire da disegni, dimensioni o campioni di guarnizioni esistenti per la produzione OEM e per applicazioni di tenuta di ricambio.
ordine (moq):
1Pagamento:
EXW, FOB, CIF, DDP, FCA, etcporto di spedizione:
Shanghai, NingboILCopertura in fibra di vetro Anima in fibra di vetro Guarnizione a forma di girinoSi tratta di un profilo di tenuta termica flessibile, realizzato con un rivestimento esterno in fibra di vetro intrecciata che avvolge un nucleo in fibra di vetro comprimibile. La sua struttura interamente in fibra di vetro fornisce una guarnizione morbida e conformabile, ideale per porte di forni industriali, pannelli di accesso a forni, involucri riscaldati e altre apparecchiature termiche.
A differenza delle guarnizioni a bulbo con anima metallica, l'anima in fibra di vetro produce una risposta alla compressione più morbida e segue facilmente le piccole variazioni della superficie di accoppiamento. Quando la porta o il pannello si chiudono, il bulbo si comprime per riempire lo spazio di tenuta, mentre la coda piatta integrata mantiene la guarnizione saldamente in posizione.
BSTFLEX produceguarnizioni a girino in fibra di vetroDisponibili in diametri del bulbo, larghezze della coda, lunghezze e profili personalizzati. I prodotti possono essere sviluppati a partire da disegni, dimensioni o campioni di guarnizioni esistenti per la produzione OEM e applicazioni di tenuta di ricambio.
Questa guarnizione utilizza la fibra di vetro sia per il rivestimento tessile esterno che per l'anima interna comprimibile. I due componenti svolgono funzioni diverse, pur lavorando insieme come un unico profilo di tenuta.
| Componente | Costruzione | Funzione |
|---|---|---|
| Copertina esterna | Fibra intrecciataTessuto di latta | Fornisce la superficie tessile termica esterna flessibile |
| Nucleo interno | Anima in fibra di vetro | Crea un corpo sigillante morbido e comprimibile |
| Lampadina | Rivestimento in fibra di vetro con anima in fibra di vetro | Si comprime contro la superficie di accoppiamento per creare la tenuta |
| Coda | Tessuto in fibra di vetro intrecciato | Fornisce una superficie piana per il fissaggio meccanico |
La parte a bulbo è la sezione funzionale di tenuta di una guarnizione a girino. Quando una porta o un pannello si chiude, viene esercitata pressione sul bulbo e l'anima in fibra di vetro si comprime.
Questa compressione permette alla guarnizione di occupare lo spazio tra le due superfici di accoppiamento e di compensare piccole variazioni dimensionali, irregolarità superficiali e cambiamenti nell'intercapedine di tenuta.
Grazie alla struttura interna in fibra di vetro anziché in rete metallica, il bulbo offre una caratteristica di compressione relativamente morbida. Ciò rende la costruzione particolarmente utile laddove è richiesta una buona adattabilità senza l'ulteriore rigidità di un nucleo metallico.
Non tutte le guarnizioni per porte industriali richiedono rinforzi in acciaio inossidabile o Inconel. Per molte applicazioni di tenuta termica, un'anima in fibra di vetro offre la combinazione necessaria di flessibilità, prestazioni termiche e compressione.
Le caratteristiche principali includono:

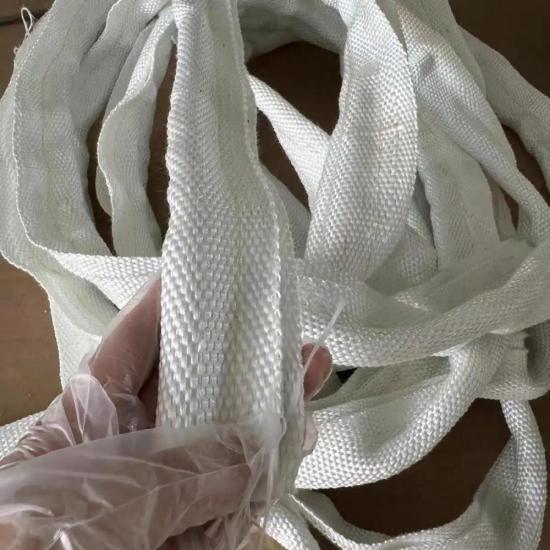

Il rivestimento esterno è realizzato in tessuto di fibra di vetro intrecciata. Contiene l'anima interna, forma la coda di montaggio e costituisce la superficie esposta della guarnizione.
La fibra di vetro è ampiamente utilizzata per le guarnizioni termiche industriali perché combina flessibilità, stabilità strutturale e resistenza alle alte temperature.
Il telo di copertura intrecciato può seguire tratti rettilinei, angoli e contorni delle attrezzature, mantenendo il caratteristico profilo a bulbo e coda.
Le porte per forni industriali rappresentano una delle principali applicazioni di questa struttura.
Durante la chiusura, la porta comprime il bulbo in fibra di vetro contro il telaio. L'anima morbida si adatta allo spazio disponibile e contribuisce a mantenere il contatto lungo tutto il perimetro dell'apertura.
La parte piatta può essere fissata sotto una striscia di ritegno oppure fissata meccanicamente a seconda del design del forno.
Le applicazioni possono includere forni a lotti, forni di essiccazione, forni di polimerizzazione, forni a camera, forni a nastro trasportatore e altri sistemi di riscaldamento industriale.
La stessa geometria a bulbo e coda può essere utilizzata attorno agli sportelli di accesso ai forni, ai pannelli di ispezione e agli involucri termici dove è necessaria una guarnizione tessile flessibile.
Nella scelta del materiale, è sempre necessario considerare la temperatura continua effettiva e i picchi di esposizione. Per condizioni termiche più severe, BSTFLEX può realizzare guarnizioni a forma di girino utilizzando tessuto di silice, tessuto ceramico o altri materiali tessili resistenti alle alte temperature.
La scelta del nucleo corretto è importante perché influenza il comportamento della guarnizione sotto compressione.
| Caratteristica | Anima in fibra di vetro | Nucleo in acciaio inossidabile |
|---|---|---|
| Sensazione di compressione | Più morbido | Più strutturausato |
| Conformità | Alto | Dipende dalla costruzione della maglia |
| Rinforzo metallico | NO | SÌ |
| Supporto per lampadina | Fornito dalla densità del nucleo della fibra | Fornito da una struttura con nucleo metallico |
| Motivo tipico di selezione | Compressione morbida e flessibilità | Rinforzo meccanico e resilienza |
Una guarnizione a forma di girino con anima in Inconel è progettata per soddisfare una serie di requisiti diversi.
Il nucleo in fibra di vetro è preferibile quando si desidera un bulbo morbido, non metallico e conformabile. Un nucleo in rete di Inconel può essere scelto quando l'applicazione richiede un rinforzo metallico più robusto e prestazioni termiche più elevate dal nucleo stesso.
La corretta costruzione dipende dalla temperatura di esercizio, dalla compressione, dalla forza di chiusura della porta, dai cicli termici e dalla durata prevista delle sollecitazioni meccaniche.
| Prodotto | Guarnizione a girino in fibra di vetro |
|---|---|
| Copertina esterna | Wovtessuto in fibra di vetro |
| Nucleo interno | Anima in fibra di vetro |
| Costruzione | Lampadina comprimibile con attacco piatto |
| Diametro della lampadina | Costume |
| Larghezza della coda | Costume |
| Lunghezza | Costume |
| Profilo | Personalizzato in base all'applicazione |
| Temperatura nominale | Dipende dal tipo di fibra di vetro, dalla struttura del nucleo e dalle condizioni operative. |
| Produzione OEM | Disponibile |
L'efficacia di una foca a forma di girino dipende in larga misura dalla scelta delle dimensioni del profilo corrette.
BSTFLEX può produrre diversi:
Per i progetti di sostituzione, i clienti possono fornire la sezione trasversale della guarnizione originale, il disegno dell'apparecchiatura, le dimensioni, le fotografie o un campione fisico.
Due guarnizioni a girino in fibra di vetro con le stesse dimensioni esterne non presentano necessariamente caratteristiche di compressione identiche.
La struttura e la densità dell'anima interna in fibra di vetro influenzano la forza necessaria per comprimere la lampadina e il comportamento della guarnizione dopo l'apertura dello sportello dell'apparecchiatura.
Per questo motivo, quando le prestazioni di compressione sono importanti, le guarnizioni di ricambio devono essere specificate considerando più del solo diametro del bulbo.
Questa soluzione costruttiva è una scelta pratica quando l'applicazione richiede:

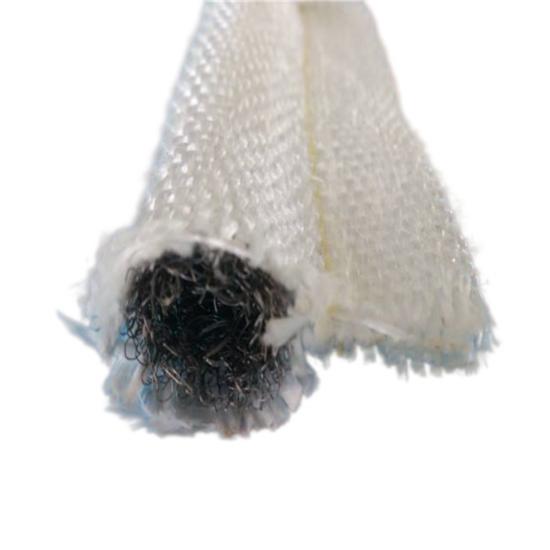

Per applicazioni che richiedono un rinforzo meccanico più robusto, BSTFLEX è in grado di produrre guarnizioni a girino con copertura in fibra di vetro e anima in acciaio inossidabile o Inconel.
Per applicazioni che richiedono un intervallo di temperatura diverso, il rivestimento può essere sostituito con silice, ceramica o altri tessuti resistenti alle alte temperature.
BSTFLEX fornisce sia nuovi profili di guarnizioni OEM che guarnizioni di ricambio per apparecchiature industriali esistenti.
Per i progetti di sostituzione, è utile fornire:
Questi dettagli consentono di valutare la costruzione della guarnizione in modo più accurato rispetto alla semplice indicazione di un nome generico del prodotto.

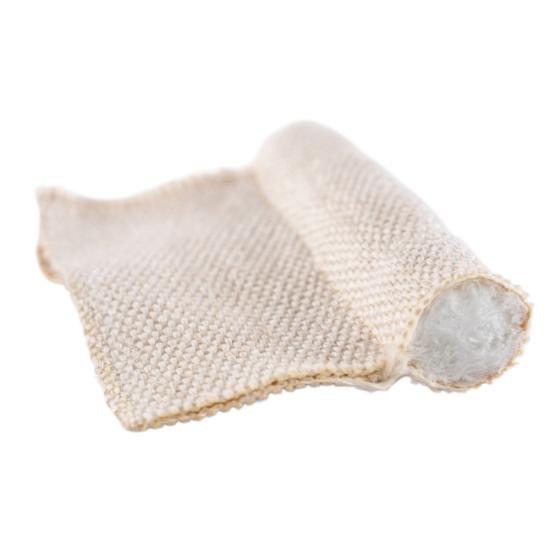

Una guarnizione a forma di girino con anima in fibra di vetro è un profilo di tenuta a bulbo e coda con un materiale in fibra di vetro comprimibile all'interno del bulbo. In questa costruzione, viene utilizzato anche un tessuto in fibra di vetro intrecciata come rivestimento esterno.
Il vantaggio principale è la compressione morbida e flessibile. L'anima in fibra di vetro può adattarsi alle superfici di tenuta senza introdurre l'ulteriore rigidità di un'anima in rete metallica.
No. Questo particolare prodotto utilizza un'anima in fibra di vetro. Le anime in acciaio inossidabile e Inconel sono disponibili come componenti separati per applicazioni che richiedono un rinforzo metallico.
Sono comunemente utilizzati intorno alle porte dei forni industriali, ai pannelli di accesso dei forni, agli involucri termici, alle apparecchiature per il trattamento termico e ad altri sistemi industriali riscaldati.
Sì. BSTFLEX può personalizzare il diametro del bulbo, la larghezza della coda, le dimensioni complessive, la lunghezza e la struttura del nucleo in fibra di vetro in base all'applicazione.
Sì. Campioni di guarnizioni esistenti, disegni in sezione, fotografie e dimensioni possono essere utilizzati per sviluppare profili di ricambio.
BSTFLEX è in grado di realizzare guarnizioni a forma di girino utilizzando materiali alternativi come tessuto di silice, tessuto ceramico e altri tessuti resistenti alle alte temperature, insieme a diverse anime in fibra o metalliche.
BSTFLEX producerivestimento in fibra di vetro anima in fibra di vetro guarnizioni a girinoper forni industriali, sportelli per forni, custodie termiche e apparecchiature OEM.
Inviaci le informazioni relative al diametro della lampadina, alla larghezza della coda, alla lunghezza richiesta, alla temperatura di esercizio, alla quantità e all'applicazione. Disegni, fotografie e campioni di guarnizioni esistenti possono essere utilizzati anche per lo sviluppo di soluzioni personalizzate.
Esplora altroguarnizioni a girino e guarnizioni a girino per alte temperatureper costruzioni di tenuta in fibra di vetro, silice, ceramica, tessuto rivestito e anima metallica.
