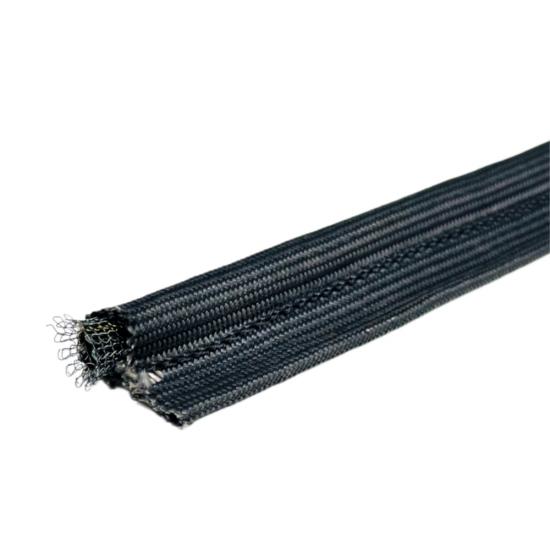

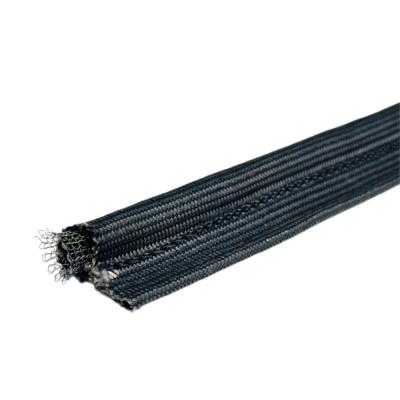

La guarnizione Tadpole con anima cava in acciaio inossidabile e rivestimento in fibra di vetro è un profilo di tenuta termica altamente comprimibile, progettato per porte di forni industriali, pannelli di accesso a forni, condotti, serrande, involucri termici e altre apparecchiature che richiedono una tenuta flessibile attorno a fessure irregolari o variabili.
La guarnizione combina un rivestimento esterno in fibra di vetro intrecciata con un'anima cava in acciaio inossidabile. A differenza di un'anima in rete solida o in corda di fibra di vetro, la struttura metallica cava offre un bulbo più leggero e comprimibile, in grado di deformarsi facilmente sotto la pressione di chiusura pur mantenendo una buona elasticità dopo il rilascio del carico.
La sua struttura a bulbo e coda separa le funzioni di tenuta e di montaggio. Il bulbo cavo crea la tenuta a compressione contro la superficie di accoppiamento, mentre la coda piatta in fibra di vetro offre una comoda sezione per il fissaggio meccanico.
BSTFLEX produce guarnizioni a nucleo cavo in fibra di vetro con diametri del bulbo, larghezze della coda, lunghezze e configurazioni del profilo personalizzati. Anche la costruzione con nucleo cavo in acciaio inossidabile può essere adattata in base ai requisiti di compressione, alla geometria dell'apparecchiatura e alle specifiche OEM.
ordine (moq):
1Pagamento:
EXW, FOB, CIF, DDP, FCA, etcporto di spedizione:
Shanghai, NingboILCopertura in fibra di vetro, guarnizione a nucleo cavo in acciaio inossidabile, guarnizione a girinoSi tratta di un profilo di tenuta industriale flessibile, progettato per porte di forni, pannelli di accesso a forni, condotti, serrande, involucri termici e altre apparecchiature in cui la guarnizione deve comprimersi facilmente e adattarsi a superfici di tenuta irregolari.
Questa struttura combina un rivestimento esterno in fibra di vetro intrecciata con un nucleo interno cavo in acciaio inossidabile. Il nucleo cavo conferisce alla lampadina una struttura più comprimibile rispetto a molti modelli con nucleo pieno, pur mantenendo il rinforzo metallico all'interno del profilo di tenuta.
Quando lo sportello o il pannello dell'apparecchiatura si chiude, il bulbo cavo si comprime contro la superficie di accoppiamento e si adatta alle variazioni dello spazio di tenuta. La coda piatta in fibra di vetro rimane all'esterno della zona di compressione primaria e fornisce l'area di fissaggio per l'installazione meccanica.
BSTFLEX produceguarnizioni a girino con anima cava in fibra di vetroin diametri di bulbo, larghezze della coda, lunghezze e configurazioni di profilo personalizzate per progetti di produzione, manutenzione e sostituzione di guarnizioni OEM.

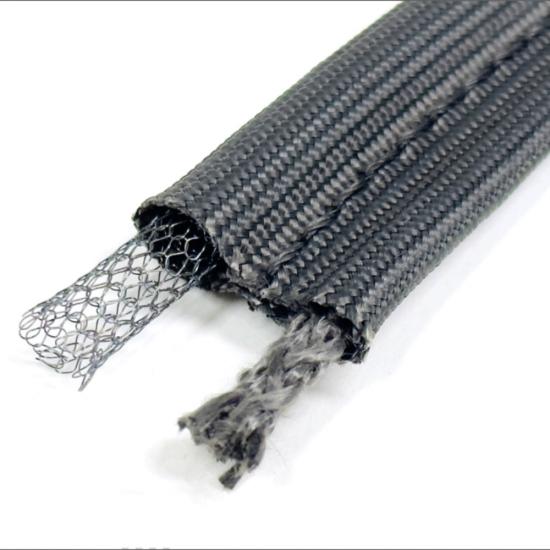

La caratteristica distintiva di questa guarnizione è la sua struttura a bulbo metallico cavo.
| Componente | Cocostruzione | Funzione |
|---|---|---|
| Copertina esterna | Tessuto in fibra di vetro intrecciato | Fornisce lo strato tessile termico esterno flessibile |
| Nucleo interno | anima cava in acciaio inossidabile | Crea un bulbo resiliente e altamente comprimibile |
| Lampadina | Anima metallica cava avvolta in fibra di vetro | Costituisce la principale area di tenuta a compressione |
| Coda | Tessuto in fibra di vetro | Fornisce la sezione di montaggio e ritenzione |
Il nucleo cavo modifica il comportamento meccanico del bulbo del girino.
Anziché affidarsi a una robusta fune in fibra o a una fitta rete metallica, la struttura interna in acciaio inossidabile presenta un'area centrale aperta. Quando viene applicata una pressione di chiusura, il bulbo può collassare verso l'interno e ridursi in altezza con una forza relativamente bassa.
Ciò rende la guarnizione particolarmente utile laddove le porte delle apparecchiature non possono esercitare un'elevata pressione di chiusura o laddove la tenuta deve compensare variazioni dimensionali relativamente ampie.
Una volta rimosso il carico, il nucleo in acciaio inossidabile aiuta la lampadina a ritornare al suo profilo originale.
Un nucleo cavo non è semplicemente una versione più leggera di un nucleo pieno. Offre caratteristiche di compressione diverse.
I vantaggi tipici includono:
Il tessuto esterno in fibra di vetro contiene e protegge l'anima metallica cava, fungendo al contempo da coda di montaggio piatta.
Il tessuto in fibra di vetro è ampiamente utilizzato nelle guarnizioni industriali perché combina flessibilità, stabilità dimensionale e resistenza alle alte temperature.
La struttura intrecciata consente inoltre alla guarnizione di seguire angoli, telai delle porte e altre geometrie delle apparecchiature senza introdurre la rigidità tipica di una guarnizione completamente metallica.
Strutture simili, con rivestimento in fibra di vetro e anima cava in acciaio inossidabile, sono comunemente specificate per temperature di esercizio intorno ai 1000 °F / 538 °C.
La temperatura di utilizzo effettiva di una guarnizione BSTFLEX dipende dal tipo specifico di fibra di vetro, dalla struttura dell'anima in acciaio inossidabile, dal materiale di cucitura, dalle condizioni di compressione e dall'atmosfera circostante.
Per le applicazioni che operano in prossimità del limite termico superiore, la temperatura continua, la temperatura di picco e la durata dell'esposizione devono essere verificate prima della selezione definitiva del materiale.
I nuclei metallici cavi e pieni possono utilizzare materiali in acciaio inossidabile simili, ma il loro comportamento alla compressione è differente.
| Proprietà | Anima cava in acciaio inossidabile | Anima in acciaio inossidabile massiccio |
|---|---|---|
| Comprimibilità | Più alto | Da basso a moderato |
| Forza di chiusura | Generalmente più basso | Generalmente più alto |
| Resistenza del bulbo | Più morbido e pieghevole | Più strutturato |
| Alloggio temporaneo | Molto bene | Ottimo se della giusta taglia |
| Supporto meccanico | Fornito da una struttura metallica cava | Fornito da una struttura metallica più densa |
| Motivo tipico di selezione | Elevata compressione con forza di chiusura ridotta | Supporto stabile e compressione controllata |
Entrambe le strutture possono fornire una compressione delicata, ma si comportano in modo diverso.
L'anima di una corda in fibra di vetro è completamente non metallica e la sua rigidità è determinata principalmente dalla densità delle fibre e dalla struttura della corda.
Un nucleo cavo in acciaio inossidabile utilizza una struttura metallica in grado di collassare sotto pressione e di ritornare alla sua forma originale una volta rimosso il carico.
La struttura cava in acciaio inossidabile viene quindi spesso scelta quando sono richieste flessibilità e resistenza metallica.
La scelta tra un nucleo cavo in acciaio inossidabile e un nucleo in Inconel dovrebbe basarsi sia sui requisiti meccanici che termici.
Un nucleo cavo in acciaio inossidabile è particolarmente utile quando la comprimibilità e la minore forza di chiusura sono prioritarie.
Un nucleo in Inconel può essere scelto quando il rinforzo metallico stesso deve resistere a condizioni termiche più severe.
È necessario valutare il materiale del nucleo, la densità del nucleo e la geometria del nucleo, anziché scegliere solo in base al nome della lega.
Questa struttura è adatta ad applicazioni che richiedono una tenuta termica flessibile e altamente comprimibile.
Spesso, le porte dei forni di grandi dimensioni richiedono una guarnizione in grado di compensare le variazioni di allineamento della porta e di planarità del telaio.
UNguarnizione a girino per sportello del forno con anima cavapuò comprimersi notevolmente durante la chiusura della porta, contribuendo a mantenere il contatto lungo tutto il perimetro senza richiedere una forza di chiusura eccessiva.
Questa caratteristica può essere particolarmente utile su porte di grandi dimensioni, coperture rimovibili e apparecchiature soggette a ripetuti cicli termici.
Le guarnizioni a girino vengono utilizzate anche intorno a condotti, serrande e giunzioni di pannelli, dove le superfici di accoppiamento potrebbero non rimanere perfettamente uniformi.
Il bulbo cavo può adattarsi a piccole variazioni dimensionali, mentre la coda di montaggio mantiene la guarnizione saldamente fissata alla struttura dell'apparecchiatura.
Per le applicazioni con condotti, prima di selezionare la soluzione costruttiva definitiva, è necessario valutare la temperatura, la pressione, le vibrazioni e l'ambiente chimico effettivi del gas.
Uno dei motivi principali per scegliere un bulbo cavo è la sua capacità di adattarsi a una superficie di accoppiamento irregolare.
Quando una sezione dello spazio di tenuta è più piccola di un'altra, il bulbo può comprimersi in misura diversa lungo la lunghezza della guarnizione.
Ciò contribuisce a mantenere un contatto di tenuta continuo su superfici dell'apparecchiatura che non sono perfettamente piane o dimensionalmente uniformi.
La struttura metallica interna può essere progettata in diversi modi a seconda delle caratteristiche di compressione richieste.
A seconda dell'applicazione, i nuclei cavi in acciaio inossidabile possono essere fabbricati con diverse densità di maglia o strutture rinforzate per modificare:
BSTFLEX è in grado di valutare la struttura del nucleo in base alle dimensioni dell'apparecchiatura, alla pressione di tenuta e alle esigenze del cliente.
Il dimensionamento corretto è fondamentale per una guarnizione a forma di girino con nucleo cavo.
La guarnizione a bulbo deve essere sufficientemente grande da garantire una tenuta ermetica, ma non deve essere eccessivamente compressa quando la porta o il pannello raggiungono la posizione di chiusura.
BSTFLEX può personalizzare:
| Tipo di prodotto | Fibra di vetro HoGuarnizione a basso nucleo a forma di girino |
|---|---|
| Copertina esterna | Tessuto in fibra di vetro intrecciato |
| Nucleo | anima cava in acciaio inossidabile |
| Opzione tipica in acciaio inossidabile | Acciaio inossidabile 304 |
| Profilo | Bulbo comprimibile con coda piatta |
| Diametro della lampadina | Costume |
| Larghezza della coda | Costume |
| Lunghezza | Costume |
| Capacità di temperatura | Dipende dal tipo di fibra di vetro, dalla struttura del nucleo e dalle condizioni di applicazione. |
| Costruzione del nucleo personalizzato | Disponibile |
| Produzione OEM | Disponibile su disegno o campione |
Una struttura a nucleo cavo dovrebbe essere presa in considerazione quando l'applicazione richiede una o più delle seguenti caratteristiche:
BSTFLEX è in grado di produrre nuovi profili OEM, nonché guarnizioni di ricambio per forni, stufe, condotti e altre apparecchiature termiche esistenti.
Per i progetti di sostituzione, fornire:
Un campione fisico della guarnizione può essere utilizzato anche quando le dimensioni originali o la struttura del nucleo non sono note.
Una guarnizione a spirale con anima cava è un profilo di tenuta a bulbo e coda in cui il bulbo contiene un nucleo interno aperto. In questo prodotto, il nucleo è realizzato in acciaio inossidabile e il rivestimento esterno in fibra di vetro intrecciata.
Il vantaggio principale è la maggiore comprimibilità. La struttura cava può collassare più facilmente sotto la pressione di chiusura, consentendo alla guarnizione di adattarsi alle fessure di tenuta senza richiedere la stessa forza necessaria per molte strutture con nucleo più denso.
Sì. Questa struttura utilizza un nucleo cavo in acciaio inossidabile. L'acciaio inossidabile 304 è un'opzione comunemente utilizzata, mentre per applicazioni specifiche si possono valutare strutture alternative con nucleo metallico.
In generale, sì. Un nucleo cavo è progettato per collassare più facilmente sotto compressione, mentre un nucleo a rete solida produce un bulbo più compatto e strutturato.
Le applicazioni tipiche includono porte di forni industriali, porte di fornaci, condotti, serrande, coperchi, pannelli di accesso e involucri termici.
Sì. Il diametro del bulbo, la struttura del nucleo metallico e la densità della rete possono essere regolati per ottenere diverse caratteristiche di compressione.
Sì. Per sviluppare profili di guarnizioni di ricambio si possono utilizzare disegni, fotografie, dimensioni o campioni fisici.
BSTFLEX producerivestimento in fibra di vetro, nucleo cavo in acciaio inossidabile, guarnizioni a girinoper forni, stufe, condotti, serrande, involucri termici e apparecchiature OEM industriali.
Inviaci il diametro del bulbo, la larghezza della coda, le dimensioni complessive del profilo, la lunghezza richiesta, la temperatura di esercizio, lo spazio di tenuta e la quantità per ottenere un preventivo. Per lo sviluppo di prodotti personalizzati è possibile utilizzare anche campioni esistenti o disegni tecnici.
Esplora altroguarnizioni a girino e guarnizioni a girino per alte temperaturecon strutture in fibra di vetro, silice, ceramica, tessuto rivestito, anima in fibra e anima metallica.
