Misurazione di un tubo di scarico per una guaina isolante in basalto lavorato a maglia

Il tubo dritto visibile è solitamente la parte più facile da misurare. La guaina potrebbe dover passare sopra un cordone di serraggio, una flangia, un supporto per sensore o una saldatura prima di raggiungere quella sezione dritta. Se lo scarico è già stato assemblato, la direzione di installazione disponibile potrebbe essere più importante della dimensione nominale del tubo. Rileva sia le dimensioni del tubo sia il percorso che la guaina dovrà seguire.

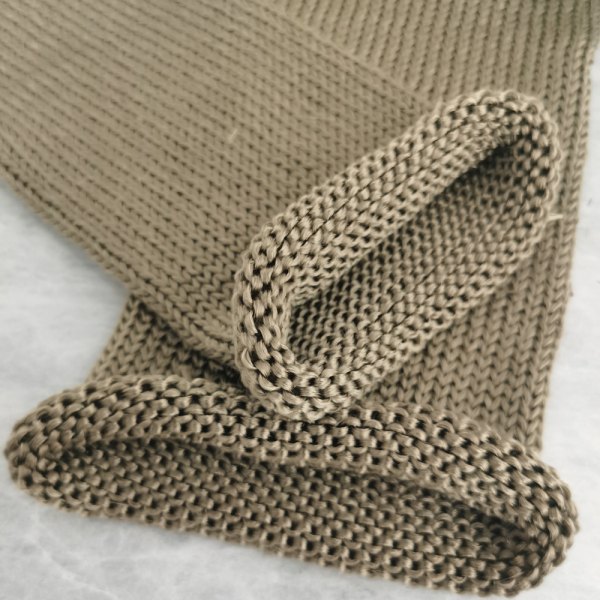

BSTFLEX fornisce una guaina isolante per scarico in basalto lavorato a maglia per tubazioni di scarico di motori e generatori. La sua tabella delle dimensioni pubblicata elenca diametri interni nominali di 25, 38, 50, 63, 76, 90, 102 e 127 mm, con altre dimensioni su richiesta. Queste sono dimensioni di partenza per una prova di adattamento, non la promessa che una particolare guaina passerà sopra ogni raccordo su un tubo di quel diametro.

Contrassegna la sezione che richiede la copertura

Inizia con una foto o un disegno del percorso di scarico completo. Contrassegna la sezione calda da coprire, i suoi punti di inizio e fine, e il sensore, la staffa, il gancio, il morsetto e il giunto di servizio più vicini. Registra qualsiasi sezione che deve rimanere accessibile per l'ispezione o la manutenzione. Una guaina che copre il collegamento di un sensore sul disegno può creare un problema di manutenzione anche quando il suo diametro è corretto.

Misura lungo l'asse del tubo, comprese le curve, anziché misurare una linea retta tra i punti finali della guaina. Se la guaina deve essere tagliata prima dell'installazione, registra la lunghezza di copertura desiderata sulla parte installata e richiedi un margine di taglio da concordare dopo una prova su campione. Le curve e le variazioni di diametro possono alterare il modo in cui una guaina tessile si posiziona sul tubo; una lunghezza di taglio su banco piano dovrebbe essere controllata sul gruppo reale.

Registra il diametro esterno del tubo in più di un punto

Misura il diametro esterno del tubo dove rimarrà la guaina, inclusa la vernice, il rivestimento o un altro strato permanente se presente. Prendi le letture vicino a entrambe le estremità e attraverso la sezione più calda. Su un tubo fabbricato, nota l'ovalità, le saldature e i gradini che potrebbero impigliare la guaina durante il montaggio. Specifica se la cifra fornita è una dimensione del campione misurata o la tolleranza di produzione massima su un disegno OEM.

Mantieni le dimensioni in una sequenza semplice, ad esempio: diametro esterno del tubo dritto; diametro esterno della sezione ingrandita; involucro massimo del raccordo; lunghezza dell'asse coperto. Etichetta ogni posizione sulla foto. Questo rende possibile distinguere una guaina che dovrebbe aderire strettamente attorno al tubo dallo spazio libero necessario solo per l'installazione.

Trova l'ostacolo più grande sul percorso di installazione

Decidi se la guaina verrà montata prima o dopo che il sistema di scarico è stato saldato e assemblato. Per una guaina a infilare installata in seguito, misura la caratteristica più grande che deve superare dall'estremità aperta alla posizione finale. A seconda della disposizione, potrebbe trattarsi di un'estremità svasata, flangia, raccordo, collare di saldatura, cordone di serraggio o supporto per sensore. Un raccordo irregolare richiede anche una prova fisica: una lettura del calibro non può mostrare come si impiglia nella maglia mentre viene tirato attorno a una curva.

Non dare per scontato che un diametro interno nominale pubblicato sia l'apertura di installazione massima della guaina. La quantità di espansione e la vestibilità risultante dipendono dalla particolare costruzione e dimensione. Richiedi un campione o un intervallo di espansione approvato per la guaina proposta, quindi verifica se può superare l'ostacolo senza danni e coprire comunque il tubo come previsto.

Nota curve, estremità e componenti vicini

Per ciascuna curva, fornisci il diametro esterno del tubo, il raggio di curvatura se noto e l'angolo o una foto chiara. Nota qualsiasi spazio libero ridotto contro un elemento del telaio o un alloggiamento che potrebbe impedire che la guaina venga tirata in posizione. Se entrambe le estremità del tubo sono bloccate da componenti più grandi, specifica la fase di assemblaggio in cui è possibile installare una guaina tubolare.

Mostra dove finirà la guaina rispetto alla flangia, al morsetto o al gancio. Le estremità rifinite devono essere posizionate in modo che il giunto di scarico possa ancora essere assemblato e ispezionato. Se è richiesta la ritenzione dell'estremità, dichiara il metodo proposto e conferma che l'hardware selezionato sia adatto alla temperatura e allo spazio libero locali. Non posizionare un morsetto o una fascetta dove ostruisce un sensore o un giunto di servizio.

Includi le condizioni operative con il disegno

Le dimensioni del tubo da sole non possono stabilire l'idoneità termica. Fornisci la temperatura superficiale del tubo misurata o prevista, la durata operativa normale, l'evento di picco e l'ambiente di esposizione. La pagina del prodotto KBS riporta cifre operative e di picco nelle sue caratteristiche e ha anche una tabella tecnica; richiedi la specifica corrente e la base di test per la costruzione esatta offerta. La temperatura dei gas di scarico e la temperatura superficiale del tubo sono misurazioni diverse e nessuna delle due da sola dimostra la temperatura della superficie esterna di una guaina installata.

Laddove cablaggi vicini, tubi flessibili o il pianale di un veicolo siano il motivo per aggiungere isolamento, identifica le loro posizioni e le temperature consentite. Testa il gruppo proposto in condizioni di esercizio rappresentative se una temperatura superficiale o uno spazio libero target sono critici. Il risultato effettivo dipende dal tubo, dal flusso, dalle condizioni ambientali e dall'installazione.

Cosa inviare con la richiesta di offerta

• Applicazione e disegno o foto che mostrano il percorso di scarico completo.
• Diametro esterno del tubo nella sezione coperta e relativa tolleranza di produzione.
• Diametro e forma di ogni flangia, collare o raccordo che la guaina deve superare.
• Lunghezza di copertura misurata lungo il tubo, con posizioni delle curve e posizioni delle estremità.
• Fase e direzione di installazione, comprese eventuali estremità del tubo bloccate.
• Temperature superficiali del tubo normali e di picco, tempo di esposizione e requisiti di test.
• Quantità, lunghezza del pezzo richiesta o lunghezza del rotolo e metodo di approvazione del campione.

Invia queste misurazioni tramite la pagina del prodotto della guaina in basalto lavorata a maglia KBS. Richiedi il diametro interno nominale proposto, la tolleranza dimensionale, la conferma della costruzione e un campione per il percorso di installazione effettivo. Quel campione è il modo più rapido per risolvere le due domande a cui il disegno non può rispondere: come la guaina supera l'ostacolo più grande e come si posiziona sul tubo finito.
