Guaina antincendio per tubi idraulici per acciaieria: schizzi di metallo fuso, calore radiante e posizionamento

Oct 29,2026

In un'acciaieria, la questione non è semplicemente se un tubo flessibile idraulico si trovi in un'area calda. La guaina antincendio corretta dipende da ciò che raggiunge effettivamente il tubo: calore radiante continuo, fiamme occasionali, gocce di metallo fuso, particelle calde, sfregamento meccanico o diversi di questi pericoli nella stessa posizione.

Per le linee idrauliche esposte a un calore esterno significativo o a spruzzi di metallo fuso, una guaina antincendio in fibra di vetro rivestita in silicone fornisce una barriera termica attorno al tubo. Laddove sia presente anche un'usura meccanica, la struttura della guaina finita deve essere selezionata e verificata sia per l'esposizione termica che per l'abrasione, anziché dare per scontato che una qualsiasi guaina per alte temperature risolva ogni problema di protezione dei tubi.

BSTFLEX produce diverse strutture per questi ambienti. IlHydraulic Hose Protection Fire Sleevecostituisce un punto di partenza per i sistemi idraulici esposti a calore, fiamme, spruzzi di metallo fuso e usura meccanica, mentre ilTexturized Fiberglass Fire Sleeveoffre una struttura in fibra di vetro più spessa per le applicazioni in cui si sta valutando un design di guaina più pesante.

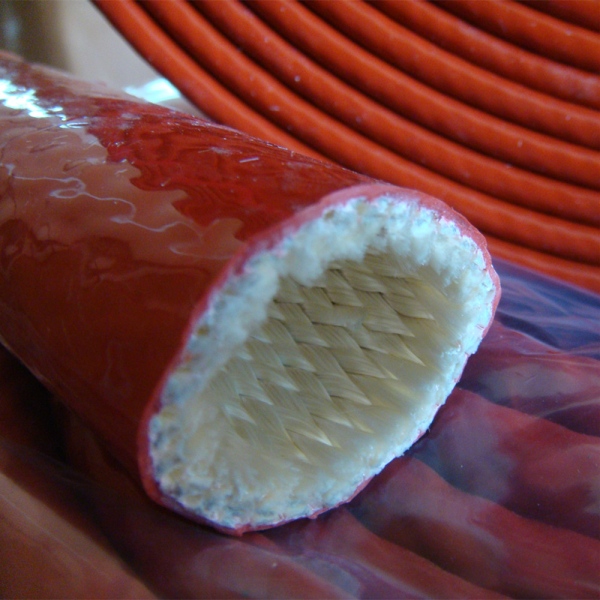

silicone fiberglass fire sleeve

Da cosa deve proteggere una guaina antincendio per acciaieria?

Una guaina antincendio per acciaieria è un rivestimento protettivo esterno per tubi, cavi o linee che operano vicino ad apparecchiature ad alta temperatura. Il suo scopo dovrebbe essere definito dal pericolo esterno effettivo piuttosto che dal solo nome del settore.

Pericolo Cosa succedesul tubo flessibile Cosa deve affrontare la specifica della guaina
Calore radiante Il tubo viene riscaldato senza toccare le apparecchiature calde. Esposizione continua, distanza dalla fonte, geometria di installazione e temperatura del tubo sotto la guaina.
Spruzzi di metallo fuso Gocce o spruzzi di breve durata possono colpire direttamente la protezione del tubo. Evidenze dei test sugli spruzzi di metallo fuso applicabili, copertura della guaina, disposizione delle cuciture e dettagli delle estremità esposte.
Fiamma o calore di flash L'assieme può subire un'esposizione termica diretta di breve durata. Condizioni di prova specifiche del prodotto, durata dell'esposizione e criteri di accettazione.
Particelle calde e scorie I detriti caldi possono entrare in contatto o accumularsi attorno al percorso protetto. Condizioni superficiali, percorso, orientamento e frequenza di ispezione.
Abrasioni e vibrazioni Il tubo o la guaina entrano ripetutamente in contatto con le strutture della macchina o con le linee vicine. Prestazioni di abrasione, gioco, punti di supporto e movimento delle apparecchiature.
Contaminazione da olio Il fluido idraulico o l'olio industriale possono raggiungere la superficie protettiva. Evidenze specifiche del prodotto sulla resistenza all'olio e procedura di ispezione.

Questi pericoli devono essere registrati separatamente. Una guaina testata per le gocce di metallo fuso non deve essere descritta automaticamente come adatta all'immersione nel metallo fuso, e una classificazione per temperature continue elevate non definisce le sue prestazioni durante l'esposizione diretta alla fiamma.

silicone fiberglass fire sleeve

Dove deve essere esaminata la protezione dei tubi flessibili idraulici in un'acciaieria?

Ogni disposizione dell'impianto è diversa, ma alcune aree di apparecchiature meritano un esame più attento del percorso dei tubi flessibili poiché i sistemi idraulici possono funzionare vicino a calore concentrato, materiale caldo o macchinari in movimento.

Apparecchiature di laminazione e gabbie di laminazione

Le linee idrauliche attorno alle gabbie di laminazione, alle guide e ai relativi attuatori possono combinare movimento, vibrazioni e temperature circostanti elevate. Il percorso del tubo deve essere prima controllato per verificare il contatto meccanico e lo spazio libero dai componenti caldi.

Se il calore esterno inevitabile persiste, specificare la sezione che richiede la guaina antincendio ed esaminare tale sezione attraverso l'intero movimento consentito dell'apparecchiatura. Una copertura che funziona quando l'apparecchiatura è ferma può arricciarsi, muoversi o sfregare quando un attuatore cambia posizione.

Colata continua e aree di movimentazione dei prodotti caldi

Laddove le linee idrauliche operano attorno ad apparecchiature di colata o di movimentazione di prodotti caldi, identificare se l'esposizione credibile è principalmente calore radiante, particelle calde o spruzzi di metallo fuso. Queste non sono condizioni intercambiabili.

Mostrare la fonte di calore e la probabile direzione degli spruzzi sul disegno dell'applicazione. Ciò aiuta a determinare la copertura richiesta ed evita di trattare ogni linea idraulica nell'area come se fosse sottoposta allo stesso carico termico.

Fornaci e impianti siderurgici

I sistemi idraulici che operano attorno ai forni, alle macchine di carica o ad altri processi metallurgici possono essere esposti a un intenso calore radiante anche senza fiamme dirette o contatto con il metallo.

Misurare o stabilire l'effettiva sollecitazione nella posizione del tubo flessibile. La temperatura del forno o del bagno di metallo non corrisponde alla temperatura a cui è sottoposta la guaina antincendio.

Aree di manutenzione con frequente sostituzione dei tubi flessibili

Alcuni tubi flessibili richiedono ispezioni o sostituzioni relativamente frequenti a causa del movimento della macchina o delle condizioni di servizio. In queste posizioni, il metodo di installazione diventa parte delle specifiche della guaina.

Un manicotto tubulare può essere appropriato durante la fabbricazione di un gruppo di tubi flessibili di ricambio. Se un tubo flessibile è già collegato e non può essere facilmente rimosso, si può invece considerare una struttura apribile.


Gli spruzzi di metallo fuso richiedono prove specifiche

Gli schizzi di metallo fuso non dovrebbero essere ridotti a una semplice frase di marketing come "altamente resistente al calore". Si tratta di un rischio esterno distinto e dovrebbe essere supportato da un metodo di prova applicabile.

Il BSTFLEX Guaina antincendio di protezione per tubi flessibili idrauliciè stato valutato utilizzando il test sugli schizzi di metallo fuso BS EN 373. Le stesse informazioni sul prodotto identificano anche i test di abrasione BS EN 388 e i test di resistenza agli oli BS EN ISO 6530.

Questi risultati forniscono prove utili per la selezione di un prodotto, ma i nomi dei test dovrebbero rimanere associati alla struttura della guaina antincendio testata. Non qualificano automaticamente qualsiasi guaina rivestita in silicone, tipo di chiusura, cucitura modificata o copertura fabbricata fornita dal produttore.

Per un progetto in un'acciaieria, poniti quattro domande:

  • Quale struttura esatta della guaina antincendio è stata testata?
  • Quale materiale o esposizione è stato utilizzato nel test?
  • Qual è stata la durata del test e il criterio di accettazione?
  • La configurazione di installazione proposta corrisponde al prodotto testato?

Se l'applicazione comporta un'esposizione più grave rispetto a quella dimostrata dalle prove disponibili, individua la lacuna prima di emettere l'ordine di produzione.

silicone fiberglass fire sleeve

Il calore radiante e gli schizzi di metallo fuso sono problemi di selezione differenti

Un tubo flessibile idraulico può subire degrado termico anche quando nessuna fiamma o metallo fuso lo tocca mai. L'energia radiante proveniente da una superficie calda vicina può aumentare continuamente la temperatura della copertura del tubo durante il funzionamento.

Per l'esposizione al calore radiante, definire la distanza tra il tubo flessibile e la fonte di calore, la durata di funzionamento, il flusso d'aria disponibile e qualsiasi barriera esistente. Ove possibile, migliorare il percorso o aumentare la separazione prima di affidarsi esclusivamente all'isolamento.

Quindi determinare quale temperatura sia accettabile sul tubo flessibile. Lo scopo della guaina antincendio è ridurre l'esposizione termica esterna; essa non modifica i limiti consentiti di fluido, pressione o temperatura stabiliti dal produttore del tubo flessibile.

Non stimare la temperatura del tubo flessibile sottraendo un numero presunto di gradi dalla temperatura della fonte di calore. Il trasferimento di calore dipende dalla geometria dell'installazione e dalle condizioni operative. Laddove la temperatura del componente protetto sia critica, validarla sull'assemblaggio reale o tramite una valutazione ingegneristica appropriata.


Quando ha senso una guaina antincendio per usi gravosi?

Non tutte le installazioni in acciaieria necessitano della guaina più spessa disponibile. Il materiale aggiuntivo modifica il diametro esterno, la flessibilità, lo spazio di installazione e il costo.

Il BSTFLEX HFRS Texturized Fiberglass Fire Sleeve utilizza filato di fibra di vetro texturizzata con un rivestimento in gomma siliconica e presenta una struttura in fibra di vetro più spessa rispetto alla guaina antincendio standard. BSTFLEX indica le acciaierie tra le sue applicazioni previste.

Ciò lo rende un prodotto da valutare laddove il progetto richieda una costruzione della guaina più pesante. Non dovrebbe essere scelto unicamente perché "per usi gravosi" suona più sicuro.

Confrontare le costruzioni proposte standard e per usi gravosi rispetto a:

Punto di confronto Domanda per la recensione del campione
Diametro esterno installato Il manicotto più spesso riesce comunque a passare sopra staffe, guide e componenti vicini?
Piegatura L'assieme finito mantiene il raggio di curvatura richiesto dal produttore del tubo flessibile?
Contatto meccanico La guaina stessa sfregherà ripetutamente contro le apparecchiature circostanti?
Requisito termico Quale prodotto dispone di evidenze applicabili all'esposizione richiesta?
Metodo di installazione È possibile installare la costruzione selezionatasopra il tubo flessibile e i raccordi previsti?
Ispezione I tecnici possono ancora ispezionare il tubo flessibile, i raccordi terminali e il percorso protetto?

La selezione dovrebbe basarsi sulle prestazioni finali richieste anziché sul solo spessore della parete.

silicone fiberglass fire sleeve

Calore e abrasione: non risolvere un pericolo creandone un altro

I percorsi dei tubi flessibili nelle acciaierie combinano spesso l'esposizione termica con vibrazioni o contatto meccanico. In tale situazione, un acquirente dovrebbe evitare di trattare il calore e l'abrasione come due scelte di catalogo non correlate.

La guaina antincendio per tubi idraulici BSTFLEX dispone di prove di collaudo separate per spruzzi di metallo fuso e abrasione. Questo è utile laddove entrambi i pericoli siano rilevanti, ma l'installazione deve comunque essere verificata per il tipo di contatto effettivo.

Per prima cosa, identificare cosa sta strofinando. Se un tubo flessibile viene ripetutamente spinto contro una staffa tagliente a causa di un percorso errato, l'aggiunta di una guaina protettiva non elimina il problema di instradamento sottostante.

Ove possibile:

  • correggere il percorso del tubo flessibile;
  • mantenere il raggio di curvatura richiesto;
  • utilizzare supporti e giochi appropriati;
  • separare i tubi flessibili che si muovono l'uno contro l'altro;
  • proteggere la zona rimanente di calore e usura inevitabile con la guaina specificata.

Per un'applicazione dominata dallo sfregamento a bassa temperatura anziché dal calore, una guaina tessile dedicata resistente all'abrasione potrebbe essere una soluzione migliore. Una guaina antincendio non dovrebbe essere considerata automaticamente la scelta ideale per ogni tubo della macchina.


Come dimensionare la guaina antincendio per i tubi delle acciaierie?

Usare il diametro esterno del tubo flessibile finito come misura di partenza. Il codice numerico del tubo idraulico identifica solitamente il foro nominale, non il diametro esterno sopra la copertura del tubo.

Quindi controllare il raccordo, la boccola o il connettore più grandi su cui la guaina tubolare deve passare. Una guaina che si adatta al corpo del tubo flessibile potrebbe non passare sopra l'estremità completata del tubo.

La BSTFLEX Fire Sleeve Size Chart spiega in dettaglio i controlli separati sul diametro esterno del tubo e sul gioco dei raccordi.

Per un'installazione in acciaieria, controllare anche il diametro esterno finito dopo aver montato la guaina. Uno spessore di parete aggiuntivo potrebbe ridurre il passaggio attraverso un supporto, vicino a una gabbia di laminazione o tra gruppi mobili adiacenti.


Nuovo gruppo tubo flessibile o installazione di retrofit?

Nuovo gruppo tubo flessibile

Quando un tubo flessibile viene fabbricato o sostituito durante la manutenzione programmata, una guaina antincendio tubolare può solitamente essere considerata parte del processo definito di assemblaggio del tubo. Stabilire la lunghezza della guaina richiesta e il trattamento delle estremità prima dell'installazione finale.

Non modificare il processo di assemblaggio dei raccordi approvato dal produttore del tubo solo per installare la guaina.

Tubo flessibile collegato esistente

Se entrambi i raccordi sono già collegati e l'accesso alle estremità è limitato, forzare l'inserimento di una guaina tubolare sovradimensionata potrebbe creare un'installazione inutilmente allentata.

Il BSTFLEX Snap Wrap Firesleeve è una costruzione apribile che può essere posizionata attorno a un tubo flessibile esistente. Questo può essere utile dove l'accesso per la manutenzione è importante.

Per l'impiego in acciaieria, valutare la cucitura chiusa e il sistema a scatto rispetto alla direzione effettiva del calore e degli schizzi. Una guaina apribile fornisce accesso per l'installazione; ciò non significa che la sua chiusura possa essere posizionata direttamente in qualsiasi zona di esposizione senza previa verifica.


La posizione delle estremità è importante nelle aree con spruzzi di metallo fuso

Un tubo protetto presenta comunque punti di transizione in cui la guaina antincendio termina e inizia il raccordo o il tubo scoperto. Contrassegnare queste posizioni sul disegno di installazione.

Valutare se uno spruzzo possa penetrare nell'estremità tessile esposta, se la guaina possa scivolare via dalla sezione protetta e se il metodo di trattenimento rimanga accessibile per l'ispezione.

Laddove siano richieste la sigillatura delle estremità o la ritenzione meccanica, specificare il nastro, la fascetta o il metodo di terminazione approvati come parte dell'assieme finito. Non sostituire con una normale fascetta per cavi o nastro generico solo perché è più facile da reperire durante la manutenzione.

silicone fiberglass fire sleeve

La presenza di olio sulla guaina è un segnale di ispezione

Gli ambienti idraulici sono raramente completamente privi di olio. La guaina antincendio per tubi idraulici BSTFLEX include test di resistenza all'olio, ma la presenza di olio osservata su una guaina installata deve comunque far scattare un'ispezione.

Determinare se la contaminazione proviene dalla manutenzione ordinaria, da una fonte non correlata o da una perdita dal tubo flessibile o dal raccordo protetto.

Una guaina antincendio non deve essere utilizzata per nascondere:

  • un raccordo idraulico che perde;
  • una copertura del tubo flessibile danneggiata;
  • un'armatura esposta;
  • gomma danneggiata dal calore;
  • una strozzatura o una sezione schiacciata;
  • una fonte di liquido non identificata.

Risolvere il problema del tubo flessibile prima di rimontare la copertura protettiva.


Come dovrebbe ispezionare i manicotti antincendio un'acciaieria?

Gli intervalli di ispezione dovrebbero seguire i requisiti di manutenzione e di rischio dell'attrezzatura piuttosto che un numero universale di ore operative.

Durante un'ispezione autorizzata, cercare modifiche visibili sia nella guaina protettiva che nella sua installazione:

Area di ispezione Cosa cercare
Superficie in silicone Tagli, indurimento grave, rivestimento mancante, danni da bruciatura o aree colpite da materiale caldo.
Substrato in fibra di vetro Fibre esposte o danneggiate e perdita di quella che dovrebbe essere la parete protettiva.
Posizione della guaina Allontanamento dalla zona di calore o di spruzzo designata.
Estremità e ritenuta Fascette allentate, trattamento delle estremità danneggiato o contaminazione che penetra nella guaina.
Tubo flessibile sottostante Abrasione, perdite, deformazione o danni termici quando l'accesso per l'ispezione lo consente.
Percorso della macchina Nuovi punti di contatto causati da usura delle attrezzature, regolazione o modifica del percorso del tubo flessibile.

Dopo un incidente significativo con spruzzi di metallo fuso o fiamme, non giudicare l'ulteriore idoneità all'uso solo in base al fatto che la guaina sembri ancora intatta da lontano. Seguire i criteri approvati di ispezione o sostituzione per l'applicazione.


Una matrice pratica per la selezione delle guaine antincendio per acciaierie

Condizione osservata Direzione di selezione Verifica importante
Calore radiante con contatto meccanico limitato La guaina antincendio standard in fibra di siliconedi vetro potrebbe essere idonea. Temperatura di installazione, dimensioni della guaina e copertura.
Rischio di spruzzi di metallo fuso Utilizzare una costruzione con evidenza applicabile di resistenza agli spruzzi di metallo fuso. Ambito del test, direzione degli spruzzi, esposizione di cuciture ed estremità.
Calore più vibrazioni o sfregamento Valutare la guaina antincendio con prestazioni meccaniche verificate. Punti di contatto effettivi, percorso ed evidenze di abrasione.
Ambiente severo che richiede una costruzione più spessa Confrontare la guaina antincendio testurizzata per usi gravosi con il prodotto standard. Luce libera, flessibilità ed evidenze termiche specifiche del prodotto.
Tubo flessibile collegato esistente senza accesso alle estremità Valutare una guaina antincendio apribile a scatto o avvolgibile. Vestibilità aderente, posizione della cucitura ed esposizione della chiusura.
Solo abrasione a bassa temperatura Considerare una guaina antiabrasione dedicata anziché una guaina antincendio. Gravità dell'abrasione e temperatura ambiente effettiva.


Cosa dovrebbe inviare un'acciaieria con una richiesta di offerta (RFQ)?

Una RFQ utile dovrebbe identificare la posizione del singolo tubo flessibile anziché richiedere semplicemente una "guaina ad alta temperatura per acciaieria".

Fornire:

  • identificazione dell'attrezzatura o della linea;
  • diametro esterno del tubo flessibile e dimensioni dei raccordi;
  • lunghezza protetta richiesta;
  • posizione e distanza della fonte di calore;
  • durata dell'esposizione normale;
  • se l'esposizione a spruzzi di metallo fuso o a fiamme è plausibile;
  • condizioni di abrasione e movimento;
  • fluido idraulico o altra probabile contaminazione;
  • installazione su nuovo assemblaggio o retrofit;
  • rapporti di prova richiesti o documenti di conformità;
  • quantità di campione e fabbisogno di produzione stimato;
  • requisiti di lunghezza di taglio, identificazione e imballaggio.

Le fotografie aiutano a identificare l'ambiente, ma è comunque necessario fornire informazioni dimensionali e operative. Per le apparecchiature in movimento, includere più di una posizione operativa o fornire un disegno del percorso.


Domande Frequenti

Qual è la migliore guaina antincendio per i tubi idraulici delle acciaierie?

La guaina corretta dipende dal pericolo effettivo. La guaina antincendio in fibra di vetro rivestita in silicone è un punto di partenza comune in presenza di calore radiante esterno, fiamme o spruzzi di metallo fuso. Se il tubo è soggetto anche a una severa abrasione, valutare le prestazioni meccaniche della guaina finita e correggere il percorso del tubo ove possibile.

Una guaina antincendio può proteggere un tubo flessibile idraulico dagli schizzi di metallo fuso?

Una guaina antincendio può offrire protezione contro gli schizzi di metallo fuso di breve durata se il prodotto specifico dispone di prove di collaudo applicabili. Ciò non deve essere interpretato come protezione contro l'immersione, il flusso continuo di metallo fuso o un'esposizione al di fuori delle condizioni testate.

Devo usare una guaina antincendio standard o per usi gravosi in un'acciaieria?

Utilizzare i requisiti dell'applicazione per decidere. Una struttura testurizzata più pesante può valere la pena di essere valutata laddove sia richiesto un maggiore spessore della parete, ma è necessario considerare anche il diametro aggiuntivo, la flessibilità, lo spazio libero per i raccordi e le prove di collaudo specifiche del prodotto.

Una guaina antincendio può toccare una superficie di acciaio calda?

Non progettare l'installazione prevedendo un contatto diretto continuo a meno che l'intero gruppo non sia stato valutato per tale condizione. Mantenere un percorso e uno spazio libero adeguati rispetto alle superfici calde ove possibile, quindi utilizzare la guaina antincendio per affrontare la restante esposizione al calore esterno.

È possibile installare la guaina antincendio senza scollegare il tubo flessibile idraulico?

Una guaina tubolare standard richiede un percorso di inserimento dall'estremità idoneo. Per un tubo flessibile già collegato, è possibile valutare una struttura apribile a scatto o avvolgibile laddove la disconnessione sia impraticabile.

Una guaina antincendio sostituisce una guaina antiabrasione?

Non automaticamente. La guaina antincendio viene scelta principalmente per i rischi termici e di fiamme, sebbene alcune strutture vantino anche prestazioni verificate contro l'abrasione. Laddove l'abrasione sia l'unico rischio significativo, potrebbe essere più appropriata una guaina per tubi flessibili specifica e resistente all'abrasione.


Richiedi una raccomandazione per una guaina antincendio per acciaierie

BSTFLEX produce guaine antincendio in fibra di vetro rivestite in silicone per tubi idraulici, cavi e linee industriali operanti in ambienti termici gravosi. Sono disponibili costruzioni standard, per usi gravosi e apribili per diverse condizioni di installazione.

Per attrezzature siderurgiche o metallurgiche, inviare le dimensioni del tubo flessibile, il percorso, la posizione della fonte di calore, l'esposizione agli spruzzi, il movimento e la documentazione richiesta. BSTFLEX può utilizzare questi dettagli per valutare la struttura di protezione antincendio esistente più appropriata e preparare campioni per l'applicazione.

Richiedi dati tecnici, rapporti di prova, campioni o un preventivo OEM a BSTFLEX.
