Come specificare una guaina in fibra di vetro rivestita in silicone di alluminio per il cablaggio del motore

Oct 29,2026

Un cavo per sensore fatto passare oltre un collettore di scarico richiede qualcosa di più di una semplice guaina dall'aspetto riflettente. L'ingegnere deve sapere da dove proviene il calore, quanto vicino vi scorre il cavo e se la guaina può essere installata senza graffiare la sua superficie esterna. Per la progettazione di un nuovo cablaggio, una guaina in fibra di vetro spalmata in alluminio silicone è un'opzione tubolare da valutare. Essa combina una treccia in fibra di vetro con un esterno spalmato in alluminio e silicone; il risultato termico effettivo dipende dall'assemblaggio completato e dalla sua esposizione.

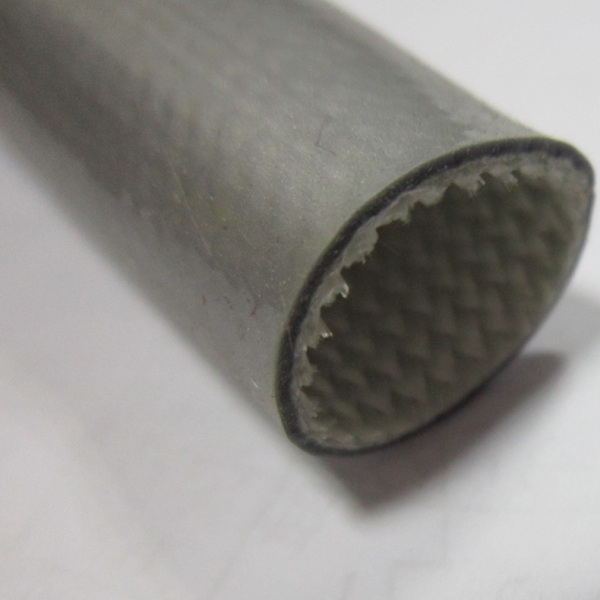

aluminum silicone coated fiberglass sleeve

Inizia dal percorso, non dal diametro nominale della guaina

Segna le sezioni più calde su un disegno o una fotografia. Registra il componente di scarico più vicino, la distanza da esso, la durata dell'esposizione e la posizione di clip, diramazioni e connettori. Una guaina che si adatta a un cavo dritto sul banco di lavoro potrebbe arricciarsi in corrispondenza di una curva o fermarsi contro la spalla di un connettore. Misura il cablaggio nel suo punto più largo all'interno della sezione protetta, quindi misura ogni parte che la guaina deve superare durante l'assemblaggio.

Registra inoltre se il cablaggio viene montato prima dell'installazione del motore. Questo prodotto è un tubo continuo, quindi normalmente richiede un'estremità accessibile per l'installazione. Laddove un connettore non possa essere rimosso, chiedi informazioni su un'adeguata costruzione aperta o avvolgibile anziché dare per scontato che questo tubo possa aprirsi lungo la sua lunghezza.


Comprendi ciò che la superficie riflettente può fare e non può fare

L'esterno ha lo scopo di aiutare a gestire il calore radiante proveniente da parti calde vicine. Deve essere rivolto verso la fonte e rimanere ragionevolmente intatto. L'abrasione contro una staffa, lo sfregamento ripetuto su un morsetto, la contaminazione da olio o una curva eccessivamente stretta possono alterare le condizioni della superficie. Una guaina non crea una distanza di sicurezza fissa e un rivestimento riflettente non stabilisce la temperatura ammissibile dell'isolamento del cavo al suo interno.

Separa tre misurazioni nella valutazione: temperatura della fonte di calore, temperatura all'esterno della guaina e temperatura sul cavo o sul conduttore del sensore durante il ciclo operativo effettivo. Il minimo, il carico sostenuto e il ristagno di calore dopo lo spegnimento possono dare risultati differenti. Se l'assemblaggio è a contatto diretto con un tubo caldo, specifica tale contatto in modo esplicito; un'applicazione di calore radiante e un'applicazione di calore per contatto sono test differenti.


Controlla la guaina finita rispetto al cablaggio

La pagina del prodotto della guaina in fibra di vetro spalmata in alluminio silicone elenca i diametri interni nominali e le tolleranze di diametro, incluse le piccole dimensioni per singoli conduttori. Tratta la tabella come punto di partenza per una richiesta di campione. Richiedi il diametro interno finito e la relativa tolleranza della dimensione proposta, quindi conferma l'effettiva aderenza sul cablaggio e su qualsiasi ostacolo all'installazione. L'accumulo di rivestimento e il movimento della treccia contano quando un componente è vicino al limite della sua dimensione nominale.

Per una prova di produzione, controlla un'estremità tagliata, un tratto dritto, la curva più stretta e l'area sotto ciascuna clip di fissaggio. Conferma che la guaina non spinga una diramazione o un connettore fuori posizione. Stabilisci se le estremità saranno trattenute meccanicamente, coperte con una terminazione approvata o lasciate accessibili per la manutenzione. Non dare per scontato che un nastro generico o un adesivo resistano alla stessa esposizione della guaina.


Cosa includere in una richiesta di campione

  • Disegno del cablaggio o fotografia contrassegnata, con lunghezza protetta e orientamento rispetto alla fonte di calore.
  • Diametro esterno lungo il percorso e diametro massimo che il tubo deve superare durante l'assemblaggio.
  • Raggio di curvatura minimo installato, clip, punti di contatto e spazio libero disponibile.
  • Fonte di calore, distanza, ciclo di lavoro, ristagno di calore allo spegnimento ed eventuale contatto diretto.
  • Tipo di isolamento del cavo e sua temperatura ammissibile fornita dal produttore del cavo.
  • Lunghezza del campione richiesta, dimensione della guaina proposta, quantità annuale ed eventuali criteri di ispezione.

Richiedi i dati di test per la costruzione finita proposta quando l'applicazione ha un requisito termico o elettrico definito. Il solo nome del prodotto non costituisce una classe di temperatura e la sola costruzione in fibra di vetro non dimostra un particolare risultato dielettrico. Se l'isolamento elettrico è un requisito di sicurezza, individua il metodo di prova applicabile, il provino e il valore di accettazione prima di approvare la guaina.


Un controllo pratico del campione

Installa il campione secondo il metodo di produzione previsto. Fotografa la superficie prima e dopo averla fatta scorrere sul cablaggio, in particolare in corrispondenza di connettori e curve. Ispeziona per verificare la presenza di fibre di vetro esposte, danni al rivestimento, sfilacciamento, scorrimento alle estremità e interferenza con i punti di servizio. Quindi confronta le temperature dei cavi protetti e non protetti negli stessi punti durante un ciclo operativo rappresentativo. Registra le condizioni ambientali e la posizione del sensore in modo che un altro ingegnere possa riprodurre il confronto.

Se il percorso cambia o il connettore viene ridisegnato, ripeti il controllo di adattamento. Un risultato positivo su un diametro del cablaggio o su una configurazione del motore non deve essere trattato come un'approvazione per ogni variante.


Domande frequenti

Questa guaina può essere installata sopra un connettore assemblato?

Solo se la dimensione esterna massima del connettore può passare attraverso la guaina finita selezionata senza danneggiarla. Misura il connettore, non solo il fascio di cavi. Se non è possibile accedere all'estremità disponibile, discuti di una costruzione divisa.

La superficie in alluminio garantisce una riduzione fissa della temperatura del cavo?

No. La distanza, la temperatura della fonte, le condizioni della superficie, il movimento dell'aria, i punti di contatto e il ciclo operativo influenzano tutti il risultato. Testa l'instradamento completo con sensori di temperatura sul componente protetto.

È idonea come isolamento elettrico certificato?

Non dedurre una classe dielettrica dalla descrizione del materiale. Richiedi i risultati dei test per la specifica dimensione e costruzione finita rispetto al requisito elettrico dell'assemblaggio.

Per un campione o un preventivo, invia il disegno del cablaggio e le condizioni di esposizione insieme alle dimensioni finite richieste. Anhui Parker New Material Co., Ltd. può quindi esaminare la costruzione della guaina e l'ambito del campione rispetto all'installazione effettiva.
