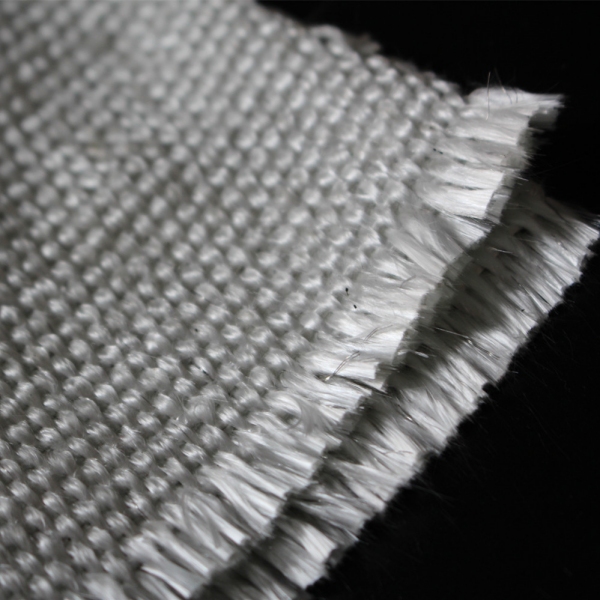

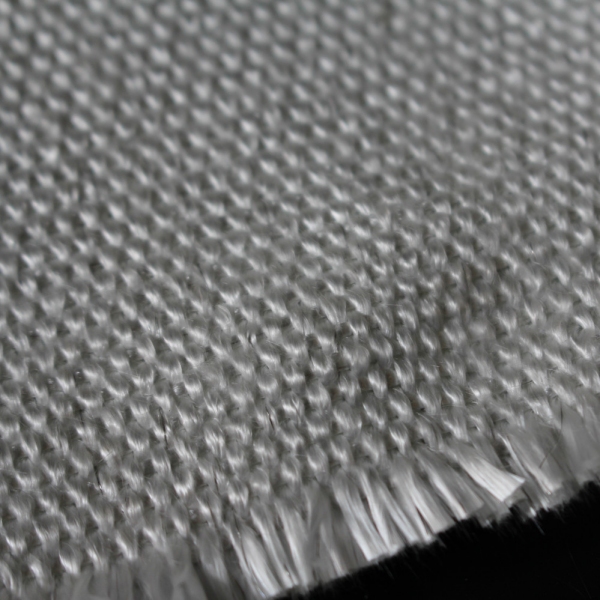

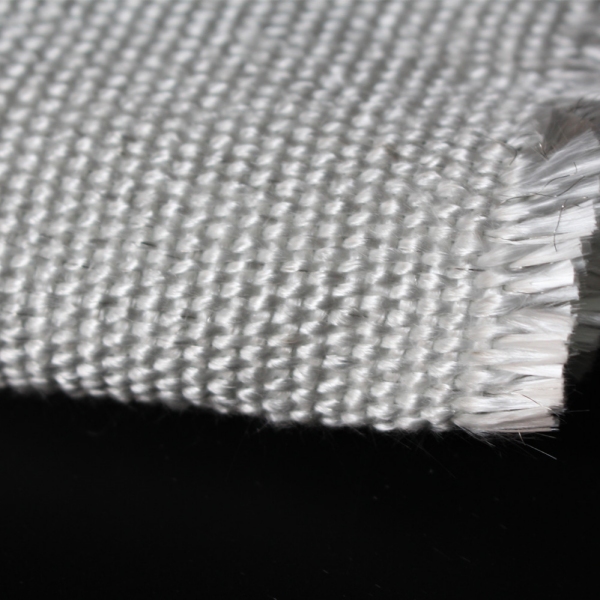

Il tessuto in fibra di vetro con rinforzo metallico è un tessuto tessile ad alta temperatura in cui del filo in acciaio inossidabile è integrato nei filati di fibra di vetro per migliorare il rinforzo meccanico e la stabilità dimensionale. Viene scelto quando il normale tessuto in fibra di vetro potrebbe non fornire un supporto sufficiente per movimentazioni ripetute, installazioni verticali, vibrazioni o per la fabbricazione di componenti industriali impegnativi.
Il filo metallico non sostituisce la fibra di vetro e non trasforma il materiale in una rete metallica. La fibra di vetro rimane il principale tessuto termico, mentre il filo inserito fornisce un ulteriore elemento di rinforzo all'interno dell'intreccio.
BSTFLEX fornisce High Temperature Fiberglass Woven Fabric with Wire Insert per isolamento industriale, protezione per saldatura, barriere termiche, guarnizioni, tenute e prodotti termoprotettivi fabbricati. La descrizione corrente del prodotto identifica il rinforzo in filo di acciaio inossidabile e la resistenza al calore superiore a 1000°F / 538°C, soggetta alla struttura selezionata e alle condizioni di applicazione.
Il tessuto in fibra di vetro con rinforzo metallico viene prodotto intrecciando filati di fibra di vetro con un rinforzo metallico incorporato nelle direzioni di filato selezionate. A seconda della struttura, il filo in acciaio inossidabile può essere torto con il filato di fibra di vetro nella direzione della trama, incorporato in un altro schema definito o utilizzato secondo un design del tessuto specifico per il cliente.
I termini utilizzati dagli acquirenti industriali includono:
Queste descrizioni identificano una famiglia di materiali piuttosto che una specifica universale. Gli acquirenti dovrebbero confermare la lega del filo, la direzione del rinforzo, il tessuto di base, l'intreccio, il peso finito, lo spessore e la classe di temperatura del grado esatto quotato.
Lo scopo principale del filo inserito è il rinforzo meccanico. Può aiutare il tessuto a mantenere la forma e a resistere alla deformazione laddove il tessuto è sospeso, manipolato ripetutamente o integrato in un componente termico fabbricato.
A seconda del design del tessuto e del metodo di prova, il rinforzo in filo può contribuire a:
Questi benefici dovrebbero essere confermati da dati specifici del grado. La presenza del solo filo non stabilisce una resistenza a trazione, una resistenza allo strappo o una durata di esercizio garantite.
Diversi errori di acquisto si verificano quando la parola “rinforzato” viene interpretata in modo troppo estensivo.
La temperatura ammissibile del tessuto dipende dalla composizione della fibra di vetro, dalla struttura del filato, dal trattamento superficiale, dalla lega del filo e dal design tessile completo. Il rinforzo in acciaio inossidabile può aiutare il tessuto a mantenere il supporto meccanico, ma non crea un aumento universale della temperatura di esercizio continuo.
Due tessuti in fibra di vetro rinforzati con filo possono avere classi di temperatura diverse perché i loro tessuti di base, trattamenti e criteri di accettazione sono differenti.
La fibra di vetro con rinforzo metallico è comunque un tessuto tessile. Il gas può passare attraverso l'intreccio, le giunture, i bordi tagliati e i fori di fissaggio a meno che non sia incorporata una barriera o un rivestimento qualificato separato.
Il rinforzo in acciaio inossidabile non fornisce resistenza all'acqua. Le applicazioni all'aperto o bagnate possono richiedere un ulteriore strato esterno in silicone, PTFE o altro materiale adatto selezionato per l'ambiente.
Il filo inserito e la rete in acciaio inossidabile lavorata a maglia sono costruzioni diverse. Il tessuto con filo inserito contiene un rinforzo all'interno del tessuto tessile. Una rete separata può essere aggiunta a una copertura isolante rimovibile o a un assieme termico dove è richiesta una protezione aggiuntiva sul lato caldo, una ritenzione della forma o un supporto meccanico.
Un tessuto resistente alla temperatura non è automaticamente certificato per ogni coperta di saldatura, tenda tagliafuoco o applicazione di sicurezza per la vita. Il prodotto finito deve soddisfare i criteri richiesti di esposizione, installazione e test.
| Fattore di selezione | Tessuto in fibra di vetro semplice | Tessuto in fibra di vetro con filo metallico inserito |
|---|---|---|
| Costruzione di base | Filati di fibra di vetro tessuti | Filati di fibra di vetro tessuti con rinforzo metallico definito |
| Vantaggio principale | Tessile termico flessibile con ampio impiego industriale | Supporto meccanico aggiuntivo e stabilità dimensionale |
| Installazione verticale | Idoneo quando il grado selezionato e il metodo di supporto sono adeguati | Spesso valutato laddove sia auspicabile un supporto strutturale aggiuntivo |
| Manipolazione ripetuta | Dipende dal peso del tessuto, dall'armatura e dalla finitura | Il filo metallico può contribuire a sostenere il tessile, ma le cuciture e il rivestimento determinano comunque la durata |
| Classificazione di temperatura | Specifica per grado | Specifica per grado; il filo metallico non crea una singola classificazione superiore universale |
| Barriera ai gas o all'acqua | Non fornita da un'armatura non rivestita | Non fornita dal filo metallico inserito |
| Lavorazione | Generalmente più facile da tagliare e cucire | Può richiedere strumenti di taglio, design delle cuciture e procedure di manipolazione adeguati |
La fibra di vetro semplice rimane appropriata per molte applicazioni di isolamento e protezione dal calore. Il rinforzo in filato metallico dovrebbe essere selezionato quando il supporto meccanico aggiunto svolge una funzione definita, non semplicemente perché "rinforzato" suona più resistente.
Questi materiali vengono talvolta confusi perché entrambi contengono rinforzo metallico.
Il tessuto in fibra di vetro con filo inserito è un tessuto intrecciato in cui il filato metallico è incorporato nei filati di fibra di vetro. Rimane un tessuto che può essere tagliato, cucito e formato in componenti flessibili.
La rete metallica in acciaio inossidabile è una struttura metallica separata. Nei sistemi di isolamento rimovibili, la rete può proteggere la faccia calda, trattenere l'isolamento o fornire supporto alla forma. Aggiunge normalmente più contenuto di metallo, rigidità e peso rispetto al tessuto con filo inserito.
| Requisito | Tessuto in fibra di vetro con filo inserito | Rete in acciaio inossidabile separata |
|---|---|---|
| Strato termico flessibile intrecciato | Sì | No; è un materiale di supporto metallico separato |
| Taglio e cucitura in pannelli di tessuto | Possibile con utensili e metodi adatti | Normalmente attaccato o formato separatamente |
| Ulteriore protezione meccanica dal lato caldo | Moderato, dipendente dalla costruzione | Spesso scelto quando è richiesta una protezione metallica più robusta |
| Ingombro e rigidità | Inferiore a una rete separata in molte costruzioni | Generalmente più elevato e dipendente dallo stile della rete |
| Sostituzione dell'isolamento | No | No |
I due materiali possono anche essere usati insieme quando l'assemblaggio richiede sia uno strato tessile rinforzato che una protezione metallica separata.
L'attuale descrizione del prodotto BSTFLEX p225 indica una resistenza superiore a 1000°F / 538°C. Questa temperatura deve essere applicata alla costruzione del prodotto identificata e confermata rispetto alle condizioni operative effettive.
Non dare per scontato che ogni tessuto in fibra di vetro rinforzato con filo metallico abbia la stessa classificazione. I gradi industriali pubblicati possono differire a causa di:
Il filo stesso può rimanere presente dopo che la fibra di vetro ha perso parte delle sue prestazioni meccaniche originali. Ciò non significa che il tessuto soddisfi ancora la sua funzione richiesta. La selezione della temperatura dovrebbe basarsi sul textile completo e sulle proprietà che devono essere conservate durante e dopo l'esposizione.
Una temperatura di esercizio continua si riferisce a un servizio prolungato in condizioni definite. Una temperatura a breve termine è un'esposizione temporanea separata e dovrebbe sempre includere una durata consentita.
Per qualsiasi applicazione vicina all'intervallo di temperatura superiore, specificare:
Un tessuto che rimane in un unico pezzo dopo un breve evento termico potrebbe non conservare la flessibilità o la resistenza necessarie per un servizio ripetuto.
Il tessuto in fibra di vetro con filo inserito può essere utilizzato in tende per saldatura, barriere contro le scintille e coperte termiche dove un supporto tessile aggiuntivo è utile. Il grado selezionato deve comunque corrispondere all'effettiva esposizione a scintille, spruzzi di saldatura, scorie, calore radiante e fiamma diretta.
Le tende verticali e le coperte orizzontali affrontano carichi termici diversi. Una barriera verticale consente a molte particelle di cadere, mentre una coperta orizzontale può trattenere materiale caldo in una posizione.
I prodotti finiti devono essere selezionati da Protezione per area di saldatura e brasatura gamma in base al processo di lavoro a caldo e alla qualifica richiesta.
La fibra di vetro rinforzata con filo metallico può fungere da rivestimento sul lato caldo, tessuto di rinforzo o strato di tenuta dell'isolamento nei rivestimenti rimovibili. Può essere utile laddove vibrazioni, rimozioni ripetute o sollecitazioni meccaniche locali rendono auspicabile un ulteriore supporto in tessuto.
Non deve essere usata automaticamente come copertura esterna per intemperie. È possibile selezionare una fibra di vetro spalmata di silicone adatta o un altro rivestimento ambientale per l'involucro esterno quando umidità, olio ed esposizione all'aperto sono importanti.
Per i sistemi prefabbricati completi, vedere la categoria Coperture isolanti rimovibili.
La fibra di vetro rinforzata con fili metallici può essere utilizzata come rinforzo o strato tessile termico in un giunto di dilatazione multistrato. Il suo ruolo deve essere identificato sul disegno di costruzione.
Il materiale da solo non stabilisce:
Tali proprietà dipendono dal nastro completo, dagli strati di barriera, dall'isolamento, dalle cuciture, dai morsetti, dal rivestimento di flusso e dalla geometria installata. Consultare la pagina Giunto di dilatazione in tessuto non metallico per i requisiti di assemblaggio completi.
Il tessuto in fibra di vetro rinforzato con filo metallico può essere utilizzato come componente in guarnizioni ad alta temperatura, tenute, profili a girino e sistemi di tenuta fabbricati in cui il tessuto deve mantenere la forma attorno a un'anima o a una struttura di tenuta.
Le prestazioni della tenuta finale dipendono dalla compressione, dal materiale dell'anima, dalla costruzione del bordo, dal filo da cucito, dalle condizioni della superficie e dalla temperatura e pressione dell'applicazione.
Il tessuto può rivestire o coprire l'isolamento attorno a tubi, serbatoi, macchinari e apparecchiature di processo. Il rinforzo metallico può essere utile dove il panno è sospeso verticalmente o esposto a vibrazioni e ripetute attività di manutenzione.
Il tessuto in sé non sostituisce l'isolamento sfuso. La riduzione della dispersione di calore richiesta e la temperatura superficiale dipendono dall'intero sistema di isolamento.
Il tessuto con inserimento di filo metallico può essere valutato per tende e barriere termiche industriali che richiedono un ulteriore supporto dimensionale. Qualora la tenda faccia parte di un sistema regolamentato di protezione antincendio o controllo dei fumi, il prodotto completo deve soddisfare i requisiti applicabili di test e installazione a livello di sistema.
L'inserimento di filo metallico può essere combinato con diverse costruzioni di filati in fibra di vetro.
Tessuto in fibra di vetro continua in genere offre una superficie tessuta più liscia e densa e un minore spessore per una determinata costruzione. Può essere scelto per rinforzi, guarnizioni, tende e barriere prefabbricate.
Tessuto in fibra di vetro texturizzata utilizza filati voluminizzati che creano un maggiore spessore e una struttura tessile più isolante. È possibile aggiungere un rinforzo metallico dove il tessuto più spesso necessita anche di supporto meccanico.
Gli acquirenti non dovrebbero fare affidamento solo sulla dicitura “rinforzato con filo metallico”. Il tipo di filato influenza spessore, porosità, flessibilità, peso, manipolazione e comportamento termico.
La fibra di vetro con inserimento di filo metallico può essere fornita non trattata, trattata termicamente o combinata con un trattamento superficiale. Ciascuna versione soddisfa un diverso requisito di acquisto.
| Costruzione | Perché potrebbe essere scelto | Cosa confermare |
|---|---|---|
| Fibra di vetro inserita con filo metallico liscio | Tessuto termico tessuto rinforzato senza rivestimento polimerico | Tessuto di base, costruzione del filo, comportamento di sfilacciamento e classe di temperatura |
| Fibra di vetro rinforzata con filo metallico trattato termicamente | Residuo di lavorazione organica ridotto e caratteristiche di manipolazione modificate | Metodo di trattamento, rigidità, requisiti di fumo o emissione di gas e dati esatti sulla temperatura |
| Fibra di vetro rinforzata con filo metallico trattato con vermiculite | Protezione maggiore contro calore e abrasione severi | Temperatura continua e di picco, peso del trattamento e flessibilità dopo l'esposizione |
| Fibra di vetro rinforzata rivestita in polimero | Protezione superficiale come resistenza all'umidità, all'abrasione o ambientale | Chimica del rivestimento e limite di temperatura del composito finito |
Un rivestimento può diventare il componente che limita la temperatura del tessuto finito. Non applicare la classificazione della fibra di vetro nuda a un prodotto rivestito in polimero.
Il filo inserito influisce sulla fabbricazione. Gli strumenti di taglio, la selezione degli aghi e la costruzione delle cuciture potrebbero dover essere regolati rispetto al normale tessuto in fibra di vetro.
Prima della produzione, valutare:
I bordi tagliati devono essere rifiniti in base al design del prodotto fabbricato. Un'estremità metallica sporgente può creare un pericolo di manipolazione o danneggiare uno strato adiacente.
Un campione cucito rappresentativo è più utile di un campione piatto quando il prodotto finale include curve strette, bordi piegati, chiusure o movimenti ripetuti.
Nomi di prodotti simili non stabiliscono prestazioni equivalenti. Chiedi ai fornitori di fare un preventivo basato sulla stessa specifica.
| Articolo di confronto | Informazioni da richiedere |
|---|---|
| Filato in fibra di vetro | Costruzione a filamento o testurizzata e relativi dettagli del filato |
| Rinforzo metallico | Lega, diametro del filo ove richiesto, posizione e direzione del rinforzo |
| Armatura | Tela, saia, raso o altracostruzione specificata |
| Peso del tessuto | Peso nominale finito e tolleranza |
| Spessore | Spessore nominale, tolleranza e metodo di misurazione |
| Larghezza | Larghezza utile del rotolo e tolleranza di bordo |
| Temperatura | Valutazioni continue e a breve termine con condizioni di esposizione |
| Dati meccanici | Valori rilevanti di resistenza alla trazione, allo strappo o di stabilità dimensionale e relativi metodi di prova |
| Trattamento superficiale | Trattamento termico, rivestimento o altra finitura |
| Requisiti di fabbricazione | Taglio, cucitura, trattamento dei bordi e filo approvato |
Se un fornitore fornisce solo una temperatura massima e una fotografia, la specifica non è sufficientemente completa per una sostituzione OEM controllata.
Un contenuto metallico aggiuntivo può aumentare peso, rigidità e difficoltà di fabbricazione. Il livello di rinforzo appropriato dipende dall'applicazione.
Il filo può tollerare condizioni che il filato di fibra di vetro, il trattamento o il rivestimento non possono tollerare. Valutare il tessuto completo, non il componente più resistente alla temperatura.
Il filo situato in una direzione del filato potrebbe non rinforzare il tessuto in modo uniforme in entrambe le direzioni. L'orientamento del taglio e del carico deve essere identificato.
Questi materiali offrono diversi livelli e forme di protezione meccanica. La sostituzione deve essere valutata all'interno dell'assemblaggio completo.
Lo stesso peso finito può derivare da diverse combinazioni di fibra di vetro, filo metallico e rivestimento. Il peso deve essere esaminato insieme alla costruzione.
| Voce della RFQ | Informazioni richieste |
|---|---|
| Applicazione | Telo per saldatura, giacca isolante, giunto di dilatazione, guarnizione, barriera termica o altro utilizzo |
| Forma di fornitura | Tessuto in rotolo, pannelli tagliati, componente cucitoo assemblaggio finito |
| Temperatura | Temperatura normale sul tessuto, temperatura di picco, durata e frequenza |
| Sollecitazione meccanica | Sospensione verticale, vibrazioni, movimentazione ripetuta, flessione o compressione |
| Costruzione del tessuto | Fibra di vetro continua o testurizzata, armatura, tipo di filo e direzione del rinforzo |
| Dimensioni | Spessore, peso, larghezza utile, lunghezza del rotolo e tolleranza |
| Trattamento superficiale | Liscio, trattato termicamente, trattato con vermiculite o altra finitura specificata |
| Lavorazione | Taglio, cucitura, cuciture, fori, trattamento dei bordi e requisiti del filo |
| Ambiente | Esposizione a umidità, olio, sostanze chimiche, abrasione, intemperie e pulizia |
| Documentazione | Dati tecnici, registri di ispezione, approvazione dei campioni e test richiesti |
| Quantità | Campione, prototipo, quantità di progetto o domanda OEM ripetuta |
È progettato per fornire ulteriore rinforzo meccanico e supporto dimensionale, ma l'entità del miglioramento dipende dal tessuto di base, dalla costruzione del filo, dalla direzione del rinforzo e dal metodo di prova. Confrontare i dati specifici del grado anziché affidarsi alla parola "rinforzato".
Non automaticamente. La capacità di temperatura è determinata dalla costruzione completa del tessuto. Il filo può migliorare il supporto meccanico, ma non crea una classificazione di temperatura superiore universale.
No. Il tessuto con rinforzo metallico è un tessuto tessile in fibra di vetro che contiene un rinforzo metallico. La rete metallica è una struttura metallica separata e può essere aggiunta come ulteriore strato in un gruppo di isolamento o protezione termica.
Sì, i gradi idonei possono essere tagliati e cuciti, ma il filo inserito può influire sugli utensili da taglio, sull'usura dell'ago, sullo spessore della cucitura e sulla rifinitura dei bordi. Si consiglia una prova di lavorazione.
Può fungere da rinforzo o strato tessile termico in un giunto di dilatazione multistrato. Il giunto completo richiede comunque una valutazione separata di movimento, pressione, chimica dei gas, perdite e design del fissaggio.
Può essere utilizzato in tende, coperte e barriere per saldatura idonee. La selezione deve considerare scintille, schizzi, scorie, orientamento e qualificazione richiesta piuttosto che la sola temperatura.
Il filo inserito non fornisce resistenza agli agenti atmosferici. Le applicazioni all'aperto possono richiedere un rivestimento appropriato o una copertura ambientale separata.
Confrontare il filato in fibra di vetro, la lega e la disposizione del filo, l'armatura, il peso, lo spessore, la larghezza, la classe di temperatura, i dati dei test meccanici, il trattamento e i requisiti di lavorazione.
BSTFLEX fornisce Tessuto in fibra di vetro ad alta temperatura con rinforzo metallico per la protezione termica industriale e la fabbricazione OEM. Inviare la temperatura di esercizio, il carico meccanico, la costruzione richiesta, lo spessore, la larghezza, la quantità e l'applicazione finita.
Laddove il tessuto verrà utilizzato in una coperta per saldatura, una copertura isolante o un giunto di dilatazione, includere il disegno dell'assieme e identificare il ruolo dello strato rinforzato. Ulteriori opzioni di materiale sono disponibili nella gamma Tessuto ad alta temperatura.
Contatta BSTFLEX per la selezione dei materiali, la revisione dei campioni e il supporto per i preventivi. Indicare se la richiesta riguarda materiale in rotolo, pannelli tagliati, componenti cuciti o un prodotto fabbricato completo.
