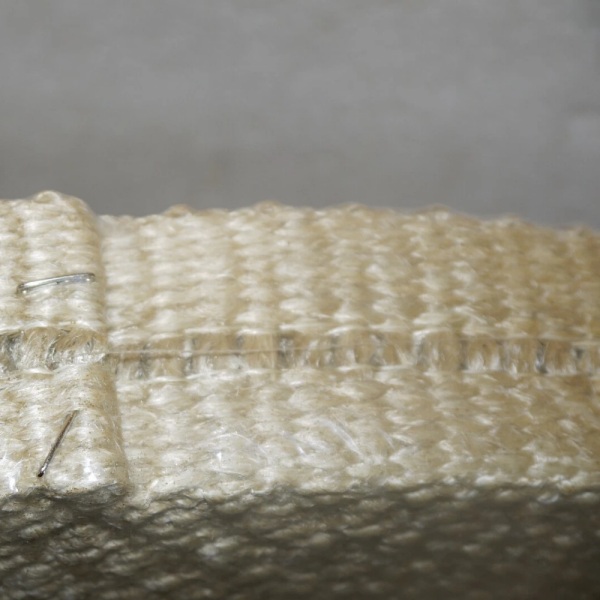

Il nastro di ordito a goccia in fibra di vetro rivestito di vermiculite combina un tessuto in fibra di vetro rivestito con una zona di fissaggio centrale formata dall'omissione di filati longitudinali selezionati.Questa configurazione può alloggiare bulloni o prigionieri in un giunto termico industriale, ma non definisce un passo dei fori universale, un carico di tenuta o una temperatura nominale.
BSTFLEXNastro di ordito in fibra di vetro rivestito di vermiculiteÈ destinato all'isolamento industriale e ai dettagli di tenuta termica imbullonati. Questa guida spiega come specificare l'apertura centrale, la disposizione dei fissaggi, il rivestimento, il contatto di installazione e le condizioni di temperatura prima di effettuare l'ordine.
Cosa rende diverso il nastro Drop-Warp?
In un nastro tessuto, i fili di ordito corrono longitudinalmente e i fili di trama trasversalmente. In una costruzione a ordito discendente, alcuni fili di ordito vengono omessi da una zona centrale, creando una sezione aperta o a ridotto numero di fili tra le bande laterali tessute.
La zona centrale può fornire spazio per bulloni, prigionieri o altri elementi di fissaggio approvati. Non si tratta necessariamente di una fila di fori circolari preforati in fabbrica; potrebbero essere presenti fili trasversali che attraversano l'apertura. Verificare la costruzione effettiva e un campione fisico prima di presumere che un elemento di fissaggio possa passare in ogni punto.
Separare la larghezza dell'apertura centrale dal passo dei bulloni
- Larghezza dell'apertura centrale:larghezza trasversale della zona di deformazione a caduta.
- Passo del bullone:distanza centro-centro tra gli elementi di fissaggio lungo l'apparecchiatura.
- Larghezza della banda laterale:materiale intrecciato rimanente su ciascun lato della zona centrale.
- Larghezza complessiva del nastro:larghezza totale del nastro finito.
Un nastro può avere un'apertura centrale adeguata ma risultare comunque inadatto se la fila di bulloni è disassata, le fascette laterali non si appoggiano sulle superfici di appoggio o la larghezza complessiva supera lo spazio disponibile. Non dedurre il passo standard dei bulloni dal nome del prodotto. Il disegno dell'apparecchiatura deve definire la posizione dei dispositivi di fissaggio, i disallineamenti delle estremità e gli spazi liberi.
Cosa misurare prima di scegliere il nastro
| dimensione o condizione | Cosa registrare |
|---|---|
| Larghezza complessiva del nastro | RequiCopertura rossa e larghezza dei posti a sedere disponibili. |
| Apertura del centro | Larghezza della zona di deformazione e sua posizione rispetto ai bordi del nastro. |
| Diametro del fissaggio | Diametro effettivo del bullone o del prigioniero, comprese le boccole o le spalle. |
| Disposizione dei bulloni | Passo centro-centro, offset delle estremità, numero di elementi di fissaggio e spaziatura non uniforme. |
| contatto a banda laterale | Larghezza delle superfici con cui le fasce intrecciate devono entrare in contatto. |
| spessore installato | Spazio di giunzione chiuso o spessore compresso richiesti e condizioni di misurazione. |
| Geometria delle articolazioni | Tratti rettilinei, angoli, curve, transizioni e aree ristrette. |
Utilizzare, ove possibile, il disegno tecnico approvato. Una striscia usurata potrebbe essersi modificata a causa di compressione, danni termici, sfilacciamento o deformazione permanente, pertanto potrebbe non corrispondere alle dimensioni originali del progetto.
Perché le bande laterali sono importanti
La parte centrale a caduta dell'ordito ospita il sistema di fissaggio; non sostituisce l'area di contatto richiesta dal giunto. Le fasce laterali devono appoggiare sulle superfici di appoggio previste senza piegarsi, arricciarsi o essere tirate via dagli elementi di fissaggio.
Un'apertura centrale più ampia non è automaticamente migliore perché può ridurre il materiale intrecciato disponibile accanto alla zona di fissaggio. Non tagliare le fasce laterali per adattarle a un bullone disallineato a meno che il progetto non sia stato rivisto e la modifica costruttiva approvata.
Qual è il contributo del rivestimento in vermiculite?
Il materiale di base è un tessuto in fibra di vetro. Un rivestimento in vermiculite modifica la superficie esposta e può migliorare la resistenza del nastro al calore e all'usura superficiale rispetto a una struttura non trattata. Il beneficio effettivo dipende dalla formulazione del rivestimento, dalla copertura, dal tipo di tessuto e dalle condizioni di esposizione.
Il rivestimento non trasforma il nastro in fibra di silice o ceramica e non qualifica automaticamente la striscia finita per ogni applicazione a fiamma diretta, metallo fuso, agente chimico o temperatura continua. Identificare lo scopo del rivestimento e richiedere documentazione specifica per il prodotto relativa alle condizioni richieste.
Specificare separatamente la temperatura continua e il tempo di esposizione di picco.
La temperatura di esercizio continua, la temperatura di picco intermittente e l'esposizione diretta alla fiamma sono condizioni diverse. Un valore di esposizione di breve durata non deve essere utilizzato come limite operativo normale per un nastro che rimane compresso o che deve flettersi durante l'uso.
La pagina del prodotto p203 attualmente pubblicizza un valore fino a 1000 °C, ma non definisce chiaramente se si riferisce al servizio continuo, al picco di esposizione, al limite delle fibre o al risultato di un test. Verificare la classificazione per l'esatta costruzione finita prima di inserire una temperatura numerica nelle specifiche dell'apparecchiatura.
Per la revisione tecnica, fornire la temperatura normale nel punto di applicazione del nastro, la temperatura massima di breve durata, la durata e la frequenza del picco, l'eventuale esposizione diretta alla fiamma, le condizioni richieste dopo il raffreddamento e se il giunto si apre e si chiude ripetutamente.
Spessore di installazione e compressione richiedono specifiche proprie
Lo spessore nominale del nastro viene misurato sul tessuto fornito in condizioni definite. Lo spessore installato è la dimensione dopo che le superfici di fissaggio e di giunzione hanno applicato il loro carico. Indicare se il disegno fa riferimento allo spazio chiuso, allo spessore compresso o a un carico specificato.
Non esiste una percentuale di compressione o una coppia di serraggio dei bulloni universale stabilita dal termine "nastro di vermiculite per orditi". Non serrare i componenti oltre il limite di progetto approvato per compensare un montaggio non corretto.
Pianifica angoli, estremità e giunzioni prima di tagliare
Prima di ridurre la lunghezza di produzione, testare la parte più complessa del percorso. Indicare i punti di inizio e fine, l'orientamento dell'apertura centrale, la fila di elementi di fissaggio, i dettagli degli angoli, la posizione dei giunti, la sovrapposizione consentita e le aree che devono rimanere libere per l'ispezione o la movimentazione.
Non aggiungere sovrapposizioni o strati extra solo per coprire una fessura se l'accumulo aggiuntivo impedisce la chiusura del coperchio. Laddove la giunzione richieda una specifica prestazione di tenuta, utilizzare il progetto di tenuta qualificato e i criteri di prova dell'apparecchiatura.
La ritenzione meccanica non è la stessa cosa della sigillatura a pressione.
I bulloni possono fissare il nastro, ma la loro presenza non rende il tessuto una guarnizione a pressione. Una striscia tessuta può presentare dei passaggi attraverso la trama, la zona centrale o i bordi tagliati. Il rivestimento non rende automaticamente questi passaggi a tenuta di gas o liquidi.
Se il giunto controlla perdite di gas di processo, pressione o un'atmosfera definita, specificare la velocità di perdita ammissibile, la pressione di prova, il fluido, la temperatura e la durata. Non utilizzare nastro adesivo per riparare una tubazione che perde o un giunto di pressione danneggiato.
Nastro a trama semplice o nastro a ordito cadente?
Nastro di vermiculite a trama sempliceSi tratta di una striscia tessuta continua per avvolgimento, isolamento o applicazioni piane in cui non è richiesta una zona di fissaggio centrale.nastro Drop-warppresenta una zona centrale a filato ridotto per una disposizione definita di bulloni o prigionieri.
Confrontarenastro in fibra di vetro rivestito di vermiculite a trama semplicese l'assemblaggio non necessita di una zona di fissaggio centrale. Verificare che i dati relativi a materiale, rivestimento e servizio siano adatti all'applicazione; le costruzioni non sono intercambiabili solo perché condividono lo stesso rivestimento.
Approvare il campione nella joint venture effettiva
Provare il nastro selezionato utilizzando i bulloni, i fermi, le superfici di appoggio e la sequenza di installazione previsti. Verificare l'allineamento dell'apertura centrale, il contatto con la banda laterale, eventuali tagli o allungamenti, la chiusura, la posizione post-ciclo, le condizioni del rivestimento e qualsiasi criterio termico o di tenuta specificato.
Per un giunto che si apre durante la manutenzione, includere l'apertura, l'ispezione e il rimontaggio nella prova. Un campione che si adatta durante l'assemblaggio a freddo potrebbe comportarsi in modo diverso dopo l'esposizione al calore o manipolazioni ripetute.
Cosa includere in una richiesta di preventivo (RFQ)
| Elemento della richiesta di offerta | Informazioni da fornire |
|---|---|
| Applicazione | Sportello del forno, coperchio del forno, pannello di ispezione, giunto del condotto caldo o altro assemblaggio industriale. |
| Costruzione | Nastro di ordito a goccia in fibra di vetro rivestito di vermiculite e rinforzo o trattamento specificato. |
| Dimensioni | Larghezza complessiva, larghezza dell'apertura centrale, spessore, lunghezza del rotolo o del taglio e tolleranze. |
| Elementi di fissaggio | Diametro dei bulloni, passo, offset delle estremità, quantità e posizione sulla fila. |
| Progettazione congiunta | Larghezza della seduta, spazio chiuso, spessore installato, angoli e metodo di fissaggio. |
| Temperatura | Temperatura continua, temperatura di picco, durata, frequenza ed esposizione diretta alla fiamma. |
| Accettazione | Criteri relativi a vestibilità, condizioni post-ciclo, prestazioni termiche e perdite, ove applicabili. |
| Fornitura | Quantità, imballaggio, approvazione del campione e rrequisiti per l'ordine ripetuto. |
Richiedi nastro adesivo per ordito a goccia rivestito in vermiculite
BSTFLEX fornisceNastro di ordito in fibra di vetro rivestito di vermiculitePer l'isolamento termico industriale e i dettagli dei giunti bullonati. Inviare il disegno dell'apparecchiatura, la disposizione dei fissaggi, le dimensioni richieste e il profilo di temperatura in modo che la costruzione possa essere verificata rispetto all'applicazione.
Per altri materiali e costruzioni industriali, confrontare ilGamma di nastri industriali ad alta temperatura BSTFLEX, ORichiedi un preventivo per nastro adesivo drop-warp.
