Protezioni per flange a fascia in acciaio inossidabile

Protezioni per flange a fascia in acciaio inossidabile per connessioni industriali

Le protezioni per flange a fascia in acciaio inossidabile BSTFLEX sono coperture metalliche rimovibili che si adattano al perimetro esterno di una connessione a flangia imbullonata. La struttura a fascia con lati aperti fornisce un'alternativa a un alloggiamento a chiusura completa con pannelli laterali anulari. Una chiusura in acciaio inossidabile fissa la fascia e consente di aprirla per la rimozione durante l'ispezione e la manutenzione programmate.

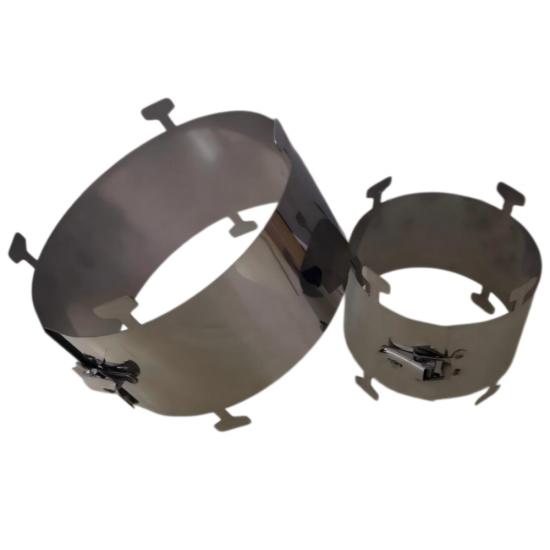

Il design illustrato presenta un corpo in acciaio inossidabile sagomato, linguette sui bordi e una chiusura a scatto. Ogni richiesta viene esaminata in base alle dimensioni della flangia, allo spazio di installazione, ai requisiti del materiale e alla funzione protettiva prevista.

Parte della nostra Gamma di coperture di protezione per flange e valvole, queste protezioni a fascia sono specificate in base alla geometria della connessione piuttosto che alla sola dimensione nominale del tubo.

Struttura a lati aperti con chiusura a scatto rimovibile

Fascia metallica attorno al perimetro della flangia

La fascia curva circonda l'esterno dell'assemblaggio della flangia. A differenza di una copertura per flangia a chiusura completa, questo design non include pannelli terminali anulari attorno alle aperture del tubo. Il diametro e la larghezza della fascia definiscono l'area coperta, quindi entrambe le dimensioni devono adattarsi alla connessione effettiva.

Dettagli dei bordi sagomati

Il design di riferimento include linguette sagomate lungo i bordi della fascia. La disposizione finale delle linguette e lo spazio circostante devono essere verificati rispetto al profilo della flangia, alle posizioni dei bulloni e al disegno di installazione.

Accesso per la manutenzione programmata

La chiusura può essere rilasciata per aprire e rimuovere la copertura quando la connessione è stata messa in sicurezza per l'ispezione. La protezione è montata esternamente; non viene inserita tra le facce della flangia e non sostituisce la guarnizione o la bulloneria della flangia.

Specifiche di costruzione e ordinazione

Specificare il materiale per l'assemblaggio completo

Identificare il grado di acciaio inossidabile richiesto dal proprio progetto quando si richiede un preventivo. I requisiti per il corpo della fascia, la chiusura e qualsiasi componente aggiuntivo devono essere indicati insieme in modo che l'assemblaggio completo possa essere esaminato rispetto alla specifica di acquisto.

Le richieste per un grado specifico, incluso l'acciaio inossidabile 316, richiedono una conferma scritta prima dell'ordine. L'aspetto superficiale da solo non deve essere utilizzato per identificare il materiale. Includere qualsiasi documentazione del materiale o requisito di tracciabilità nella richiesta iniziale.

Come specificare la dimensione corretta della fascia per flangia

Una dimensione nominale del tubo non descrive completamente le dimensioni esterne di un assemblaggio a flangia imbullonata. Per specificare una protezione per flangia in metallo, fornire lo standard della flangia e un disegno o le dimensioni misurate della connessione nelle sue condizioni di assemblaggio.

Per gli standard americani, tedeschi, giapponesi o altri standard di flange, identificare lo standard esatto piuttosto che il solo paese. Laddove il disegno differisca dalla connessione installata, fornire le misurazioni effettive per la revisione.

Revisione dell'applicazione per tubazioni di processo

Le richieste di progetto includono la protezione delle flange per impianti di lavorazione chimica, strutture farmaceutiche e tubazioni di centrali elettriche. I servizi con vapore e sale fuso richiedono che il mezzo di processo e le condizioni operative siano identificati prima che venga selezionata una configurazione di protezione.

Per le installazioni di valvole, specificare ogni connessione flangiata separatamente e mostrare il corpo della valvola, la maniglia o l'attuatore nelle fotografie. Una fascia montata attorno a una flangia non fornisce una chiusura completa per il corpo della valvola o il meccanismo operativo.

Per applicazioni con schermi antispruzzo:indicare le prestazioni protettive richieste ed eventuali requisiti di test nella richiesta. Non si deve presumere che una fascia metallica esterna fornisca una diffusione della pressione, una soppressione della nebbia o un contenimento sigillato convalidati. Qualsiasi rete interna o costruzione protettiva aggiuntiva deve essere esplicitamente inclusa nelle specifiche concordate.

Installazione e ispezione

Far montare la protezione da personale autorizzato secondo le procedure di sicurezza sul lavoro del sito, inclusi isolamento, depressurizzazione e raffreddamento ove richiesto. Non avvicinarsi a una perdita attiva per installare o regolare una copertura.

Controllare la protezione rispetto al disegno della connessione, aprire la fascia e posizionarla attorno all'assemblaggio della flangia specificato. Verificare lo spazio attorno ai bulloni e alle apparecchiature circostanti prima di innestare il fermo. La fascia non deve essere forzata in posizione o distorta per compensare una dimensione errata.

Durante la manutenzione programmata, ispezionare la fascia, le linguette e la chiusura per danni, deformazioni o corrosione prima di considerarne il riutilizzo. Mantenere qualsiasi disposizione di ispezione, drenaggio o sfiato richiesta dall'installazione approvata.

Questo prodotto è una protezione esterna, non un morsetto di riparazione a tenuta di pressione. Non ripara una guarnizione guasta, una flangia danneggiata o una connessione imbullonata difettosa.

Domande frequenti

Qual è la differenza tra una protezione a fascia e una copertura per flangia a chiusura completa?

Una protezione a fascia circonda il perimetro esterno dell'assemblaggio della flangia e lascia i lati aperti. Un design a chiusura completa aggiunge pannelli laterali anulari attorno alle aperture dei tubi. Le due costruzioni hanno geometrie di copertura diverse e dovrebbero essere selezionate in base ai requisiti di installazione.

Una protezione può adattarsi a ogni flangia con la stessa dimensione nominale del tubo?

Non dare per scontata l'intercambiabilità. Lo standard della flangia, la designazione della pressione, il diametro esterno e la larghezza assemblata devono essere controllati. Inviare le dimensioni effettive della connessione quando si richiede un preventivo.

La classe di pressione della flangia definisce la pressione nominale della protezione?

No. La designazione della pressione della flangia identifica la connessione della tubazione. Non stabilisce le prestazioni protettive di una protezione esterna. Qualsiasi test di protezione antispruzzo richiesto deve essere specificato separatamente per la configurazione completa della protezione.

Questa protezione per flangia a fascia fornisce isolamento termico?

La costruzione della fascia metallica qui descritta non è una giacca isolante rimovibile. Per la ritenzione del calore e la copertura isolata delle valvole, vedere le nostre coperture isolanti rimovibili per valvole. Specificare l'isolamento termico e la protezione antispruzzo come requisiti separati.

Cosa dovrebbe essere incluso in una richiesta per schermi antispruzzo per flange in acciaio inossidabile?

Fornire il disegno della flangia, il fluido di processo, le condizioni operative normali e massime, la copertura richiesta e i criteri di prestazione. Identificare qualsiasi costruzione interna, registro di ispezione o documentazione di collaudo richiesta dal progetto in modo che l'assemblaggio proposto possa essere esaminato prima dell'acquisto.

Richiedi un preventivo per protezioni per flange in acciaio inossidabile personalizzate

Invia a BSTFLEX lo standard della flangia, le dimensioni, la designazione della pressione, le misure rilevate, il grado di materiale preferito e la quantità richiesta. Includi fotografie o disegni che mostrino lo spazio di installazione disponibile, insieme al fluido di processo, alla temperatura e alla pressione utilizzando unità di misura chiaramente indicate.

Per progetti che coprono connessioni multiple, fornire un elenco delle flange con un numero di identificazione separato per ogni dimensione o tipo di installazione. Includere la data di consegna richiesta ed eventuali requisiti di acquisto, ispezione o documentazione.

Richiedi un preventivo per una protezione per flangia a fascia in acciaio inossidabile o invia i tuoi disegni e le tue specifiche via email a sales@pkfiresleeve.com.
