Protezioni per flange in rete di acciaio inossidabile multistrato

Le protezioni per flange a rete in acciaio inossidabile multistrato BSTFLEX combinano una fascia metallica esterna con un inserto a rete stratificato interno per i requisiti di protezione dagli spruzzi nei collegamenti flangiati industriali. La rete è posizionata attorno al giunto per interrompere un getto di perdita concentrato, mentre la chiusura rimovibile consente l'accesso durante la manutenzione programmata. Le dimensioni della protezione, il grado dell'acciaio inossidabile e la struttura della rete sono specificati in base alla geometria della flangia e alle condizioni di esercizio. Inviate lo standard della vostra flangia, le dimensioni, il fluido di processo, la temperatura operativa, la pressione e la quantità per un preventivo del progetto. Le prestazioni protettive e qualsiasi test richiesto devono essere confermati per l'intero assemblaggio.
  • ordine (moq):

    1
Dettagli del prodotto

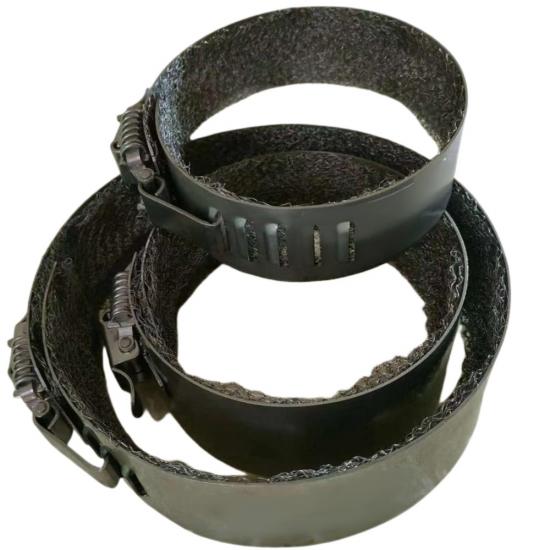

Protezioni per flange in rete di acciaio inossidabile multistrato

Le protezioni per flange in rete di acciaio inossidabile multistrato BSTFLEX combinano una fascia metallica esterna con un inserto in rete di acciaio inossidabile a strati attorno a un collegamento flangiato. La struttura rivestita in rete è progettata per interrompere un rilascio concentrato dal giunto, rendendo la disposizione interna della rete una parte essenziale delle specifiche della protezione piuttosto che una descrizione opzionale del rivestimento esterno.

Questi schermi paraspruzzi per flange in acciaio inossidabile sono specificati in base alle dimensioni del collegamento, al fluido di processo e alla funzione protettiva richiesta. La fascia, la rete e la chiusura formano un assemblaggio completo che deve essere selezionato nel suo insieme.

Esplora la nostra Gamma di coperture di protezione per flange e valvole per protezioni per flange correlate, schermi paraspruzzi per valvole e coperture isolanti rimovibili.


Perché la rete interna è importante

La fascia esterna circonda il perimetro della flangia, mentre la rete multistrato è posizionata all'interno della protezione attorno al giunto. Il suo scopo è interrompere e distribuire un getto di perdita concentrato invece di lasciare che il rilascio agisca direttamente contro una superficie metallica piana.

Il risultato protettivo dipende dalla costruzione completa, dall'adattamento e dalle condizioni di servizio. Il grado della rete, la disposizione, la copertura e la ritenzione dovrebbero quindi essere inclusi nelle specifiche di prodotto concordate. Un grado di materiale o una fotografia esterna da soli non stabiliscono le prestazioni di controllo degli spruzzi.

Questo prodotto è una protezione esterna contro gli spruzzi, non un involucro a tenuta di pressione o una riparazione per un collegamento flangiato guasto. Non sostituisce la funzione di tenuta della guarnizione, delle facce della flangia e dei bulloni.

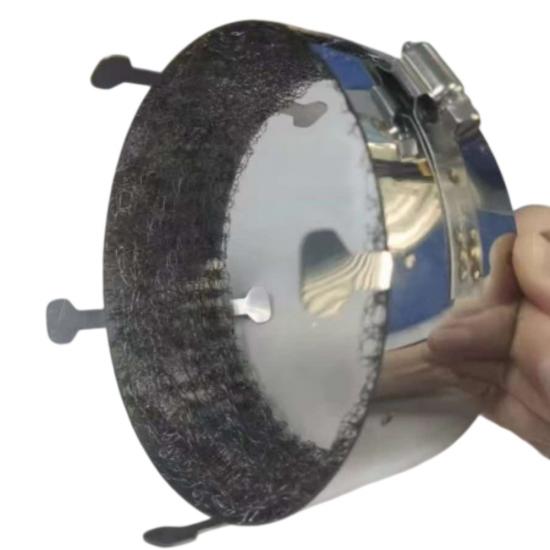

Tre parti dell'assemblaggio della protezione

Fascia esterna in acciaio inossidabile

La fascia metallica sagomata si adatta attorno all'esterno dell'assemblaggio della flangia. Il suo diametro e la sua larghezza sono adattati al collegamento in modo che la protezione possa essere posizionata senza interferenze da parte di bulloni, apparecchiature vicine o isolamento esistente.

Inserto in rete di acciaio inossidabile multistrato

La rete interna distingue questa costruzione da una protezione specificata solo dalla sua fascia esterna. La rete deve rimanere posizionata correttamente nella copertura assemblata. Le sue dimensioni, la disposizione e i dettagli di fissaggio sono definiti nella configurazione approvata.

Chiusura rimovibile

Una chiusura a scatto consente di aprire l'assemblaggio per il montaggio e di rimuoverlo durante la manutenzione programmata. Il design della chiusura e i materiali dei componenti sono confermati insieme ai requisiti della fascia e della rete.


Specifiche del prodotto e dettagli per l'ordine

Articolo Descrizione
Prodotto Protezione per flange in rete di acciaio inossidabile multistrato
Marchio BSTFLEX
Costruzione Fascia metallica esterna con un inserto interno in rete di acciaio inossidabile multistrato
Specifiche del materiale Gradi di acciaio inossidabile per la fascia, la rete e la chiusura da confermare nel preventivo
Configurazione della rete Disposizione degli strati, copertura e ritenzione secondo le specifiche di assemblaggio concordate
Chiusura Chiusura a scatto rimovibile, con dettagli finali confermati sul disegno del prodotto
Adattamento al collegamento Specificato in base allo standard della flangia, al diametro esterno, alla larghezza dell'assemblaggio e allo spazio libero disponibile
Funzione prevista Protezione esterna contro gli spruzzi delle flange; non per la riparazione di perdite o il contenimento a tenuta di pressione
Condizioni di servizio Fluido di processo, temperatura normale e massima, e pressione da esaminare per l'assemblaggio proposto
Test e documentazione I criteri di accettazione richiesti e la documentazione devono essere identificati prima della conferma dell'ordine


Selezione del materiale e dell'applicazione

Specificare il grado di acciaio inossidabile richiesto per tutti i componenti pertinenti, inclusi la rete e il fermo. Non dare per scontato che l'identificazione del materiale della fascia esterna definisca automaticamente il materiale dell'intera protezione.

Vapore, olio combustibile, olio lubrificante e sistemi diesel sono esempi di impieghi per i quali si possono prendere in considerazione schermi antispruzzo per flange rivestiti in rete. Ogni applicazione richiede una revisione del fluido, delle condizioni operative, della geometria del collegamento e dell'obiettivo di protezione prima di selezionare una configurazione.

Per progetti con requisiti ambientali, marittimi o di ispezione speciali, includere tali requisiti nella richiesta iniziale. Qualsiasi documentazione di qualifica o test richiesta deve essere applicabile all'assieme fornito e alle sue condizioni d'uso dichiarate.


Adattare la protezione in rete al collegamento effettivo

Fornire lo standard della flangia, la dimensione nominale e la designazione della pressione insieme a un disegno o alle dimensioni misurate. Il diametro esterno, la larghezza assemblata, le sporgenze dei bulloni e lo spazio circostante sono input importanti per il dimensionamento della protezione.

Le fotografie dovrebbero mostrare la parte anteriore e laterale del collegamento, inclusi supporti vicini, isolamento e meccanismi operativi. Per installazioni multiple, identificare ciascun collegamento su un programma delle flange in modo che diverse dimensioni e restrizioni di accesso possano essere esaminate separatamente.

Per un confronto con la configurazione del prodotto a fascia esterna, vedere le nostre protezioni per flange di tipo a fascia in acciaio inossidabile. Per il prodotto in questa pagina, la rete multistrato interna deve essere inclusa anche nella specifica.


Considerazioni su installazione e manutenzione

L'installazione deve seguire le istruzioni di montaggio approvate e le procedure di sicurezza sul lavoro del sito. Far mettere in sicurezza il collegamento da personale autorizzato prima di montare o rimuovere la protezione. Non avvicinarsi a una perdita attiva per installare o regolare una copertura.

Controllare le dimensioni della protezione e posizionare la rete secondo il disegno approvato. Fissare la chiusura senza forzare la fascia o spostare la rete. Mantenere libere eventuali disposizioni specificate per ispezione, drenaggio o sfiato.

Durante l'ispezione programmata, esaminare la fascia, la rete e il fermo per danni, corrosione, contaminazione o spostamento. L'uso continuato deve essere valutato in base alle condizioni dell'intero assieme.


Domande frequenti

Si tratta di una protezione rivestita in rete o di una copertura realizzata solo in rete metallica?

La costruzione qui descritta combina una fascia metallica esterna con un inserto in rete di acciaio inossidabile multistrato interno. La rete e la fascia circostante sono specificate come parti di un unico assieme di protezione.

L'aggiunta della rete conferisce a ogni protezione per flange le stesse prestazioni protettive?

No. Le prestazioni devono essere valutate per i materiali effettivi, la disposizione della rete, la copertura, l'adattamento e le condizioni di servizio. Un inserto in rete da solo non è prova di una particolare classificazione di pressione o risultato di controllo della nebbia.

La designazione della pressione della flangia può essere utilizzata come classificazione della pressione della protezione?

No. La designazione della flangia identifica il collegamento delle tubazioni. Qualsiasi prestazione o test dello schermo antispruzzo richiesto deve essere specificato separatamente per l'intero assieme di protezione.

Queste protezioni possono fermare una perdita di flangia esistente?

Non sono offerte come dispositivi di riparazione delle perdite. Un collegamento che perde richiede le appropriate procedure di isolamento, ispezione e riparazione. La protezione dagli spruzzi non ripristina l'integrità della guarnizione della flangia.


Richiedi un preventivo per protezione per flange in rete di acciaio inossidabile

Invia a BSTFLEX lo standard della tua flangia, le dimensioni, i requisiti del materiale e la quantità. Includi il fluido di processo, la temperatura operativa e la pressione con unità di misura chiaramente indicate, insieme alla funzione protettiva richiesta.

Allega disegni o fotografie del collegamento e identifica qualsiasi costruzione della rete, test, ispezione o documentazione del materiale specificata. Per un progetto di dimensioni multiple, includi un programma delle flange e la data di consegna richiesta.

Richiedi un preventivo per protezioni per flange in rete di acciaio inossidabile multistrato o invia i dettagli del tuo progetto via email a sales@pkfiresleeve.com.
