ordine (moq):
1

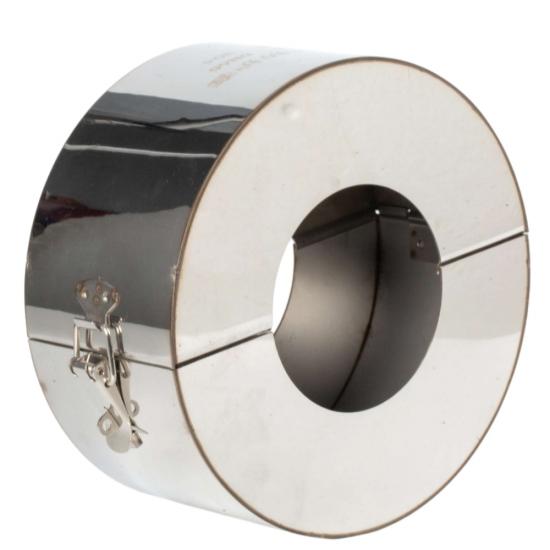

Le protezioni per flange in acciaio inossidabile BSTFLEX sono coperture protettive in metallo rimovibili progettate per adattarsi attorno ai collegamenti flangiati industriali. La protezione utilizza un corpo in acciaio inossidabile sagomato con pannelli laterali anulari attorno alle aperture dei tubi, insieme a una sezione di apertura incernierata e una chiusura a scatto in acciaio inossidabile per l'installazione e l'accesso per la manutenzione.
Questa costruzione fornisce una copertura esterna più ampia rispetto a una protezione a fascia aperta ed è adatta per progetti che richiedono una copertura metallica più chiusa attorno al gruppo flangia. Ogni protezione è dimensionata in base alla geometria effettiva della flangia, al diametro del tubo e allo spazio di installazione disponibile.
Questi prodotti fanno parte della gamma di coperture di protezione per flange e valvole BSTFLEX.
Il corpo della protezione circonda l'esterno del collegamento della flangia, mentre i pannelli laterali anulari si estendono verso l'interno attorno alle aperture dei tubi. Questa geometria aiuta a coprire sia il perimetro della flangia che le aree laterali del gruppo.

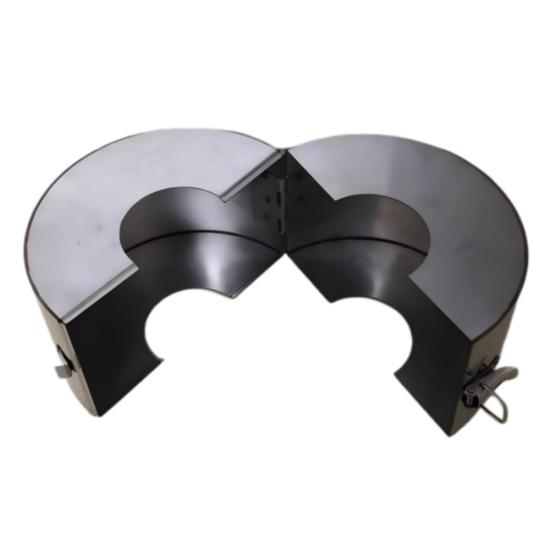

Il prodotto è diviso in modo da poter essere aperto attorno al collegamento installato. Una cerniera su un lato consente al corpo di aprirsi, mentre una chiusura a scatto in acciaio inossidabile fissa la protezione dopo il posizionamento.
Le dimensioni finali e la copertura dipendono dal diametro esterno della flangia, dalla larghezza del collegamento assemblato, dal diametro esterno del tubo, dalla sporgenza dei bulloni e dallo spazio libero delle apparecchiature circostanti.
| Articolo | Specifica |
|---|---|
| Nome prodotto | Protezioni per flange in acciaio inossidabile |
| Marchio | BSTFLEX |
| Costruzione | Corpo in metallo sagomato con pannelli laterali anulari |
| Design di apertura | Costruzione divisa incernierata per l'installazione attorno alla flangia |
| Chiusura | Chiusura a scatto in acciaio inossidabile |
| Materiale | Acciaio inossidabile; grado richiesto da confermare durante il preventivo |
| Dimensionamento | Personalizzato in base al diametro esterno della flangia, alla larghezza del collegamento e al diametro del tubo |
| Standard di riferimento della flangia | Le dimensioni HG/T 20592 possono essere utilizzate come riferimento; altri standard di flange possono essere esaminati dai disegni |
| Installazione | Copertura esterna rimovibile montata attorno al collegamento flangiato assemblato |
Le protezioni per flange non devono essere selezionate solo in base alla dimensione nominale del tubo. Standard di flange e designazioni di pressione diversi possono avere diametri esterni, spessori e disposizioni dei bulloni differenti.
Per il preventivo, fornire lo standard della flangia, la dimensione nominale, la designazione della pressione e le dimensioni effettive del collegamento. Laddove la flangia non segua HG/T 20592, inviare lo standard ANSI, ASME, DIN, EN, JIS o altro applicabile insieme al relativo disegno dimensionale.
Le dimensioni utili includono il diametro esterno della flangia, la larghezza totale assemblata, il diametro esterno del tubo, la sporgenza di bulloni e dadi e le restrizioni di installazione nelle vicinanze.
Le protezioni per flange in acciaio inossidabile vengono utilizzate in ambienti di tubazioni industriali in cui è richiesta una protezione esterna durevole della flangia. Le richieste tipiche dei progetti provengono da impianti di lavorazione chimica, strutture farmaceutiche, sistemi di generazione di energia e altre installazioni di tubazioni di processo.
Per vapore, sale fuso o altre condizioni di servizio gravose, fornire il mezzo di processo, la temperatura operativa e la pressione con la richiesta. La selezione del materiale e la costruzione della protezione devono essere esaminate in base alle condizioni di servizio effettive piuttosto che presunte dal solo nome del prodotto.

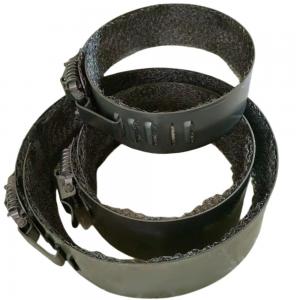

BSTFLEX fornisce anche Protezioni per flange a fascia in acciaio inossidabile. Il design a fascia circonda il perimetro della flangia lasciando i lati più aperti.
Il prodotto descritto in questa pagina include pannelli laterali attorno alle aperture dei tubi e fornisce quindi una geometria di copertura più chiusa. Questi prodotti devono essere selezionati in base alla copertura richiesta, allo spazio di installazione disponibile e alle specifiche del progetto.
L'installazione deve essere eseguita solo quando il collegamento delle tubazioni è in condizioni di sicurezza e secondo le procedure di lavoro approvate dal sito.
La copertura non deve essere forzata su una flangia di dimensioni errate. Durante l'ispezione programmata, controllare il corpo, la cerniera e il fermo per verificare l'assenza di deformazioni, danni o corrosione prima del riutilizzo.
Una protezione per flangia in acciaio inossidabile è una copertura protettiva esterna. Non è un morsetto di riparazione a tenuta di pressione e non sostituisce la guarnizione della flangia, la bulloneria o le procedure di manutenzione delle tubazioni.
Se l'applicazione richiede specificamente la diffusione di spruzzi, la soppressione di nebbie, una struttura a rete interna o prestazioni verificate di protezione dagli spruzzi, tali requisiti devono essere indicati nella richiesta. Una separata configurazione di protezione per flangia rivestita in rete potrebbe essere più appropriata a seconda delle specifiche del progetto.
Fornire lo standard della flangia, la dimensione nominale, la designazione della pressione, il diametro esterno della flangia, la larghezza assemblata, il diametro esterno del tubo e la quantità richiesta. Si consigliano disegni e fotografie per installazioni non standard.
Sì, il dimensionamento personalizzato può essere esaminato quando vengono forniti lo standard e le dimensioni corretti della flangia. Le dimensioni della protezione devono essere confermate dal collegamento effettivo o dal disegno approvato della flangia.
No. Questo prodotto è definito dal suo alloggiamento metallico a copertura totale sagomato. Gli schermi antispruzzo rivestiti in rete includono un'ulteriore struttura a rete interna e devono essere trattati come una configurazione di prodotto separata.
Sì. Il corpo incernierato e la chiusura a scatto consentono di aprire e rimuovere la protezione durante l'ispezione e la manutenzione pianificate.
La protezione della valvola richiede normalmente una considerazione separata del corpo valvola, dei collegamenti flangiati, della maniglia o dell'attuatore. Le singole protezioni per flange possono essere utilizzate sui collegamenti delle valvole, mentre la protezione completa della valvola richiede un design dedicato.
Invia a BSTFLEX il disegno della flangia, lo standard, la dimensione, la designazione della pressione e le dimensioni misurate. Includere il fluido di processo, la temperatura operativa, la pressione, la quantità richiesta ed eventuali requisiti di materiale o documentazione.
Per installazioni non standard, allegare fotografie frontali e laterali che mostrino il collegamento completo e le apparecchiature circostanti.
Richiedi un preventivo per protezioni per flange in acciaio inossidabile o invia i tuoi disegni e le tue specifiche via email a sales@pkfiresleeve.com.
